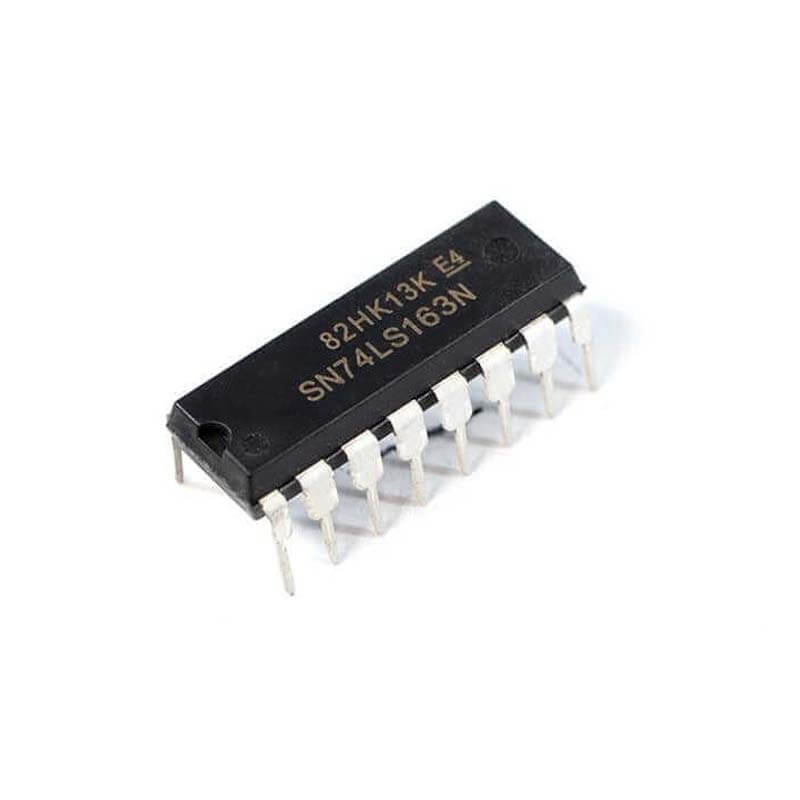

74LS163 TTL Contador Sincrónico SN74LS163N

INFORMACIÓN

El 74LS163 es un circuito integrado (CI) contador binario sincrónico de 4 bits perteneciente a la familia TTL de bajo consumo (LS).

El 74LS163 funciona para hacer conteos ascendentes, esto es gracias a los cuatro flip-flops que posee y a todos los elementos internos que contiene, lo cual permite su almacenamiento y transferencia de información digital.

Puede hacer el conteo de 0 a 15 en código binario, o si se desea se puede cambiar mediante una configuración de compuertas para determinar el inicio del conteo o bien el final del conteo.

Puedes encontrar más contadores Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matricula: 74LS163
• Voltaje de entrada: mínimo 4.5 V – máximo 5.25 V
• Corriente de salida: 16 mA en “1” lógico / -800 uA en “0” lógico
• Frecuencia de reloj: 25 MHz
• Ancho del pulso de reloj: 25 ns
• Tipo de contador: Binario
• Número de bits: 4 Bits
• Familia lógica: LS
• Temperatura de trabajo: 0 ° C a +70 ° C
• Peso: 1 g
• Encapsulado: DIP-16

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

INFORMACIÓN ADICIONAL

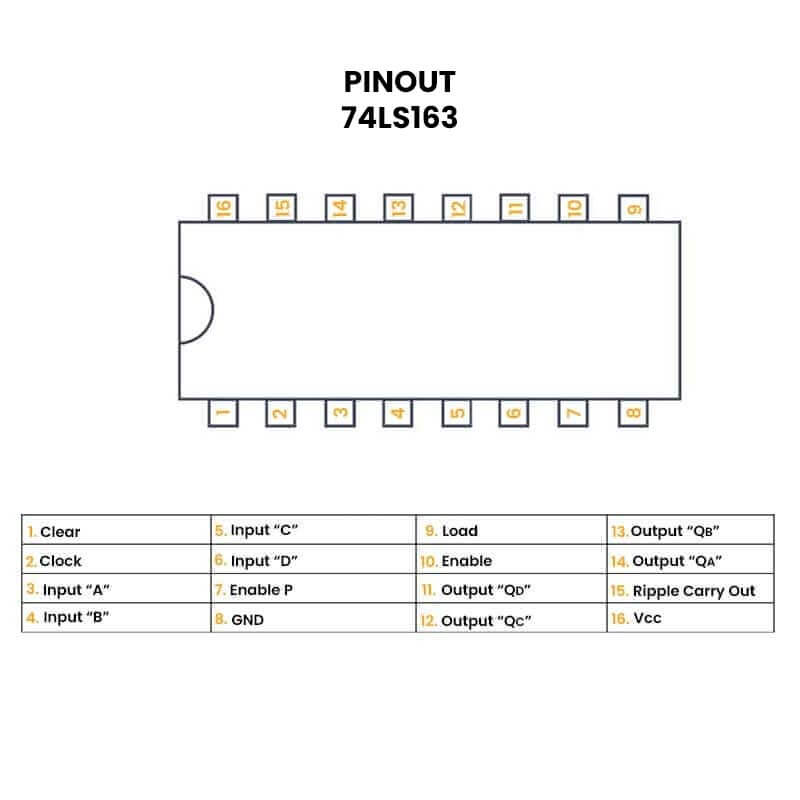

Descripción de los pines 74LS163:

• Clear (PIN 1): En un nivel lógico “1” (alto o energizado) se mantiene inactivo en cambio si se tiene en nivel lógico “0” (bajo o no energizado) borra la información que tenia, reiniciando la cuenta.
• Clock (PIN 2): Tiene que tener una señal de reloj que le ayude a hacer el conteo.
• Entrada de datos A, B, C, D (PIN 3, 4, 5 y 6): son para asignar el valor en donde se iniciara el valor del conteo, para ello se debe tener el pin 9 (load) en nivel lógico “0”
• GND (PIN 8): Tierra
• Load (PIN 9): Este si se mantiene en un nivel lógico “1”  no se activa, en cambio si se le manda un nivel lógico “0” este se activara y hará el conteo desde donde las señales de entrada este en en “1”.
• Salida de datos QA, QB, QC, QD (PIN 14, 13, 12 y 11)
• Ripple Carry Output (PIN 15): Se utiliza para hacer un contador de más de 15 dígitos binarios.
• VCC (PIN 16): Alimentación y debe ser 5VCC

Recomendaciones

• El 74LS163 debe poseer una señal de reloj externa y se utiliza más de un contador, esta señal de reloj debe ser la misma para todos los demás 74LS163.
• Enable P y Enable T deben estar en nivel lógico “1” para que haga el conteo, en caso de que uno llegue a estar en nivel lógico “0” la cuenta no avanza pero tampoco se borra.
• No alimentar a más de 5 VCC.
