74LS08 Compuerta AND SN74LS08N
$ 7.00
5755 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 5.02 |
| 100 piezas | $ 4.15 |
| 200 piezas | $ 3.09 |
Comprados juntos frecuentemente
INFORMACIÓN
La Compuerta AND 74LS08 es un circuito integrado que contiene cuatro compuertas lógicas AND de dos entradas cada una. En otras palabras, es un chip que implementa la operación lógica AND cuatro veces de forma independiente. La compuerta AND solo produce una salida alta (1) cuando ambas entradas son altas (1); en cualquier otro caso, la salida es baja (0).
El 74LS08 se utiliza ampliamente en circuitos digitales para implementar la lógica AND. Se encuentra en una variedad de aplicaciones, incluyendo:
- Sistemas de control: Para tomar decisiones basadas en múltiples condiciones.
- Procesamiento de señales digitales: Para realizar operaciones lógicas en señales.
- Dispositivos de memoria y servidores: Donde se requiere lógica combinacional.
Este tipo de compuertas son fáciles de utilizar, ya que pueden conectarse a protoboard y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont realizar diferentes conexiones entre las compuertas.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Compuerta Lógica AND
- Matrícula: 74LS08
- Familia lógica: TTL
- Encapsulado: PDIP-14
- Montaje: THT
- Pitch: 2.54 mm
- Número de pines: 14
- Número de canales: 4
- Voltaje de operación: 4.75 V a 5.25 V
- Corriente de suministro: 8 mA
- Temperatura de trabajo: 0 °C a 75 °C

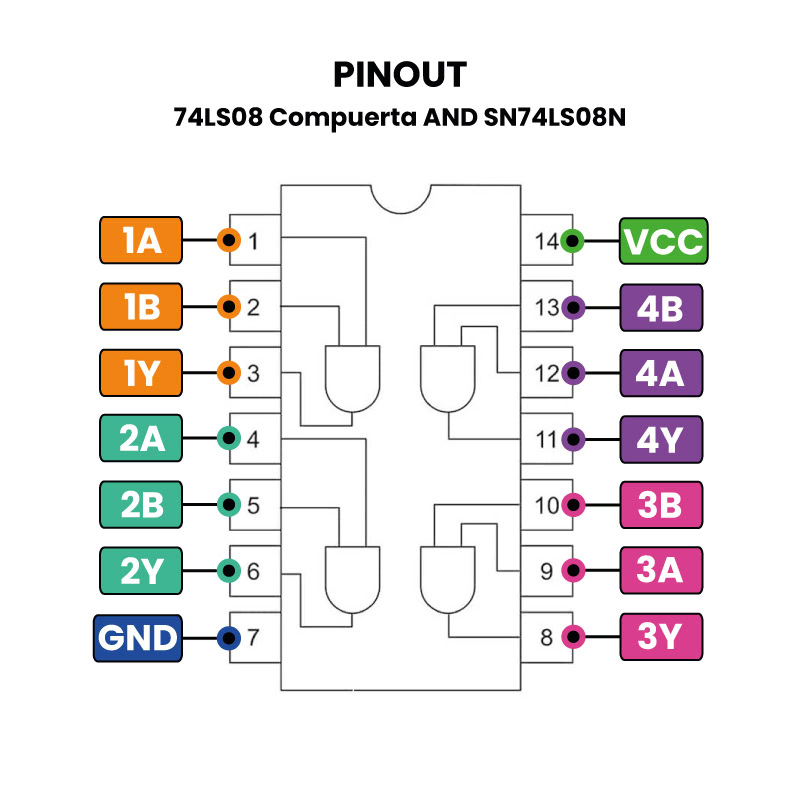

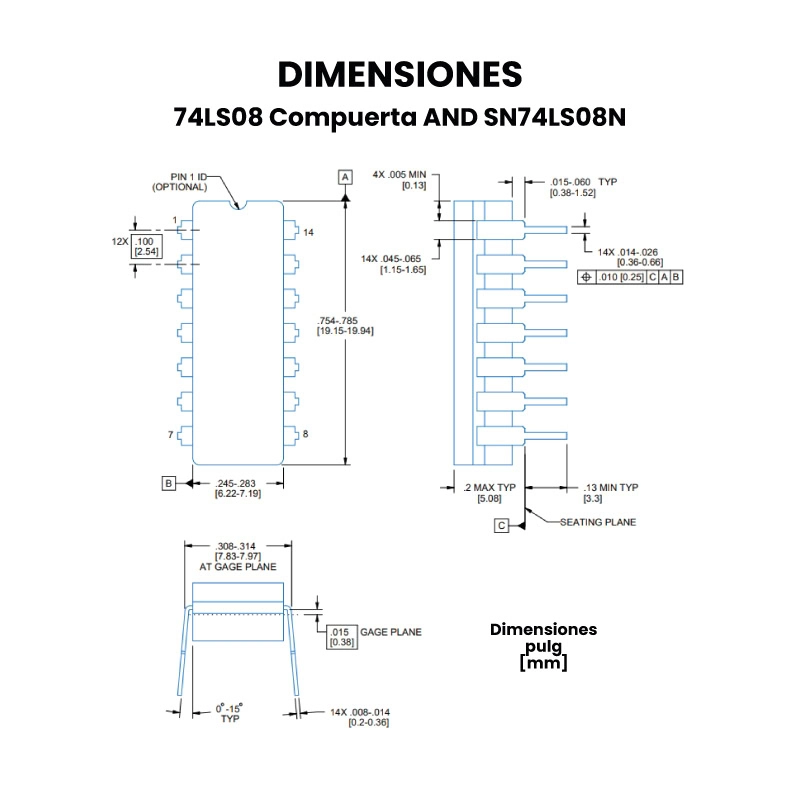

- Medidas: 4.57 x 19.3 x 6.35 mm
- Peso: 1.5 g
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Cómo funciona 74LS08 Compuerta AND?
Hay cuatro compuertas AND en el chip y cada compuerta tiene dos entradas, de ahí el nombre QUADRUPLE 2- INPUT AND GATE. La puerta lógica Y, más conocida por su nombre en inglés AND, realiza la función booleana de producto lógico. Su símbolo es un punto (•), aunque se suele omitir. Así, el producto lógico de las variables A y B se indica como AB, y se lee A y B o simplemente A por B.
El 74LS08 tendrá una salida ALTA, únicamente cuando los valores de ambas entradas sean ALTOS. Si alguna de estas entradas no son ALTAS, entonces tendrá un valor de salida BAJA (0). Indica que es necesario que en todas sus entradas se tenga un estado binario 1 para que la salida otorgue un 1 binario. En caso contrario de que falte alguna de sus entradas con este estado o no tenga siquiera una accionada, la salida no podrá cambiar de estado y permanecerá en 0.
Tabla de verdad de la compuerta AND
| Símbolo | Entrada (A) | Entrada (B) | Salida (Y) |
 |
0 | 0 | 0 |
| 0 | 1 | 0 | |
| 1 | 0 | 0 | |
| 1 | 1 | 1 |
ENLACES EXTERNOS
| Peso | 0.0015 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
