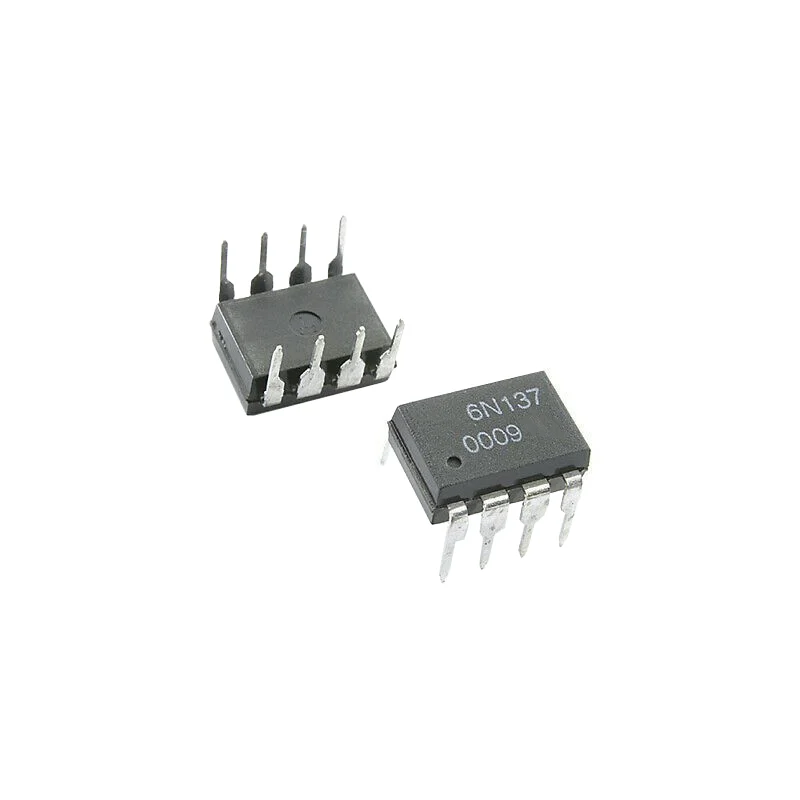

6N137 Optoacoplador de Alta Velocidad DIP-8

INFORMACIÓN

El 6N137 Optoacoplador de Alta Velocidad DIP-8 es un componente electrónico de alta velocidad (hasta 10 Mbps) dentro del encapsulado through hole de ocho pines (DIP-8), cuya función principal es aislar eléctricamente dos circuitos mientras permite la transferencia de señales entre ellos, normalmente empleado para proteger la parte de control (como un microcontrolador) de picos de voltaje, ruido eléctrico o diferencias de potencial provenientes de la parte de potencia o de señales externas.

El 6N137 destaca por ser capaz de manejar señales rápidas, lo cual lo hace ideal para aplicaciones de comunicaciones digitales, interfaces industriales, controladores de motor, y sistemas con microcontroladores donde se requiere aislamiento. Además, su salida es compatible con lógica TTL y puede operar a 5V, lo cual lo hace fácilmente integrable en muchos sistemas electrónicos modernos.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Optoacoplador
• Modelo: 6N137
• Montaje: THT (Through Hole)
• Número de pines: 8
• Corriente directa de entrada (IF): 50 mA
• Voltaje de entrada en modo enable (VE): 5.5 V (No exceder VCC por más de 500 mV)
• Capacitancia de entrada (Cin): 60 pF (1MHz)
• Voltaje de reversa (Vr): 5 V
• Potencia de disipación en entrada (PD): 100 mW
• Corriente de salida máxima (Io): 50 mA
• Voltaje en salida (Vo): Hasta 7.0 V
• Potencia en salida (Po): 100 mW
• Voltaje de alimentación (VCC): Hasta 7.0 V
• Temperatura de operación (Topr): -40°C a +85°C
• Voltaje de aislamiento (Viso): 5000 V rms (por 1 minuto, con condiciones específicas)
• Temperatura de soldadura (Tsol): Hasta 260°C por 10 segundos
• Dimensiones: 10 mm x 10 mm x 8 mm
• Peso: 0.5 g

---

DOCUMENTACIÓN Y RECURSOS

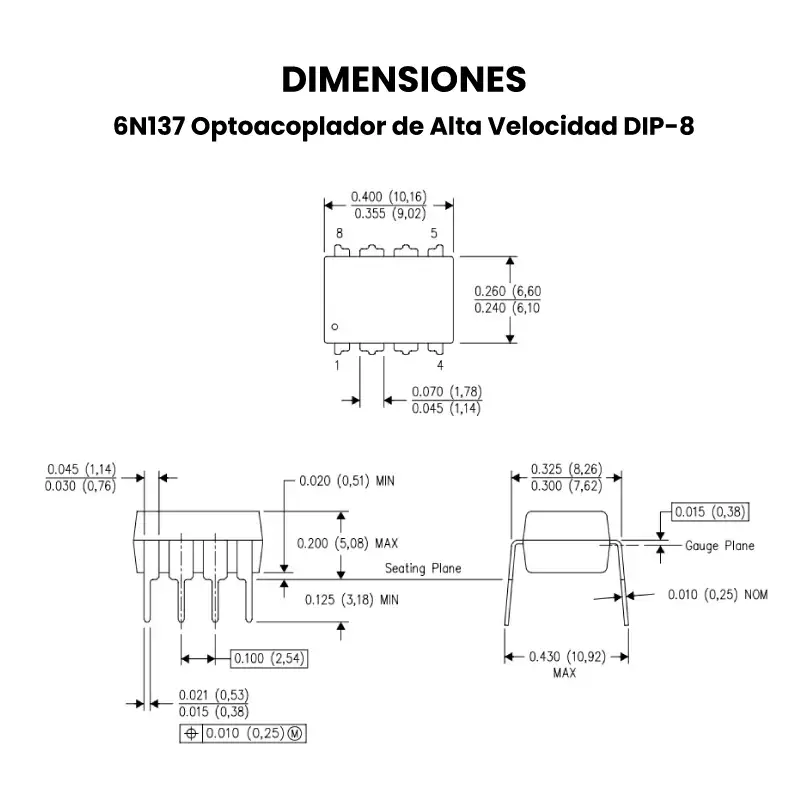

• Dimensiones

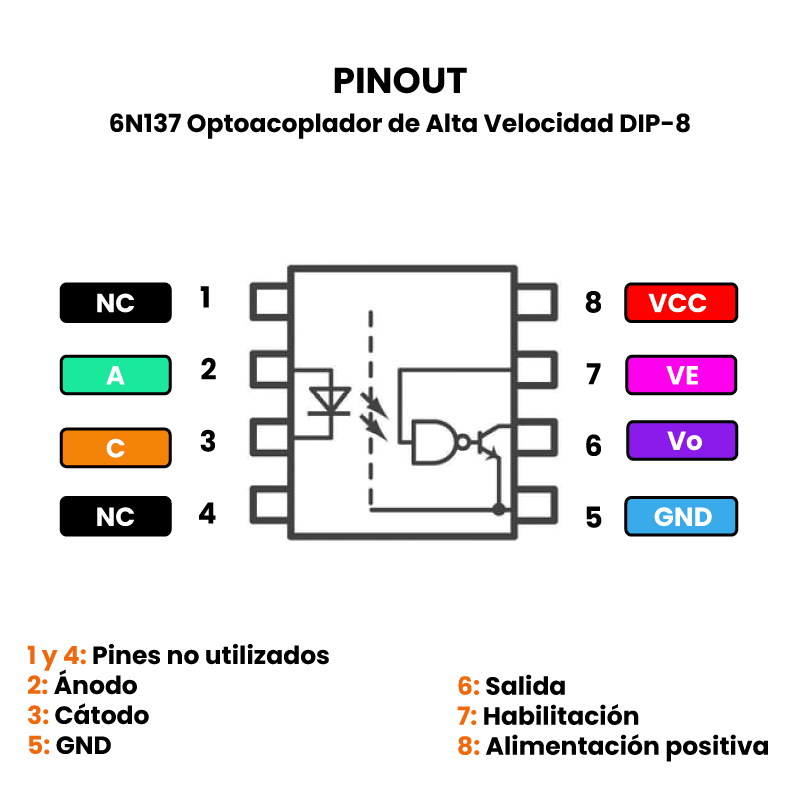

• Pinout
• Datasheet
• Symbol, Footprint y 3D Model

---

INFORMACIÓN ADICIONAL

Procedimiento de prueba del 6N137

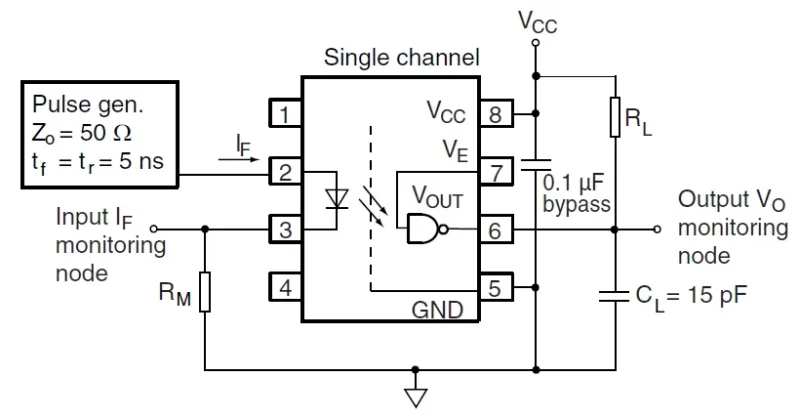

Para probar tu 6N137 Optoacoplador de Alta Velocidad DIP-8 arma el siguiente circuito y sigue las siguientes indicaciones

1. Verifica conexiones iniciales

Asegúrate de que:

• El pin 2 está conectado a la señal del generador de pulsos (entrada del LED).
• El pin 3 está conectado al monitoreo de corriente con una resistencia RM​ (50Ω a 100Ω).
• El pin 6 es la salida digital.
• El pin 5 está a tierra.
• El pin 8 va a VCC​ (típicamente 5 V).
• El pin 7 también va a VCC​ para habilitar la salida (VE).
• El pin 1 (ánodo del LED interno) está conectado a través del generador.
• Capacitor de 0.1 µF entre pin 8 y tierra para desacople.
• Carga RL en la salida (por ejemplo, 1 kΩ).

2. Configura el generador de pulsos

• Impedancia de salida: 50 Ω.
• Tiempo de subida y bajada: 5 ns.
• Nivel lógico: por ejemplo, 0–5 V (para generar pulsos que activen el LED interno).
• Frecuencia: puedes empezar con unos 100 kHz y subir hasta algunos MHz.

3. Observa el comportamiento del LED interno

• Mide la corriente IF​ usando el nodo entre el pin 2 y la resistencia RM​.
• Asegúrate de que fluya corriente (típicamente entre 5 mA y 10 mA) cuando el generador está en nivel alto.

4. Monitorea la salida Vo​

Usa un osciloscopio en el pin 6 para verificar:

• Si el LED está encendido (I_F activo) → la salida debe estar nivel bajo (0 V aprox.).
• Si el LED está apagado → la salida debe estar nivel alto (≈ VCC).

5. Verifica la forma de onda

• La forma de onda en la salida debe seguir los pulsos del generador, con poco retardo (<100 ns típico).
• La salida debe ser cuadrada y con buen margen de voltaje (por ejemplo, 0 a 5 V).

6. Prueba dinámica

• Aumenta la frecuencia del generador (hasta unos 10 MHz) y observa si el optoacoplador sigue conmutando correctamente sin distorsión ni retraso excesivo.

 Posibles fallas

• Salida siempre en alto: puede ser que el LED interno no esté conduciendo (corriente insuficiente o LED dañado).
• Salida siempre en bajo: posible cortocircuito o transistor de salida en falla.
• Ruido o forma de onda distorsionada: mala alimentación, mal desacoplo (verifica el capacitor de 0.1 µF).

---
