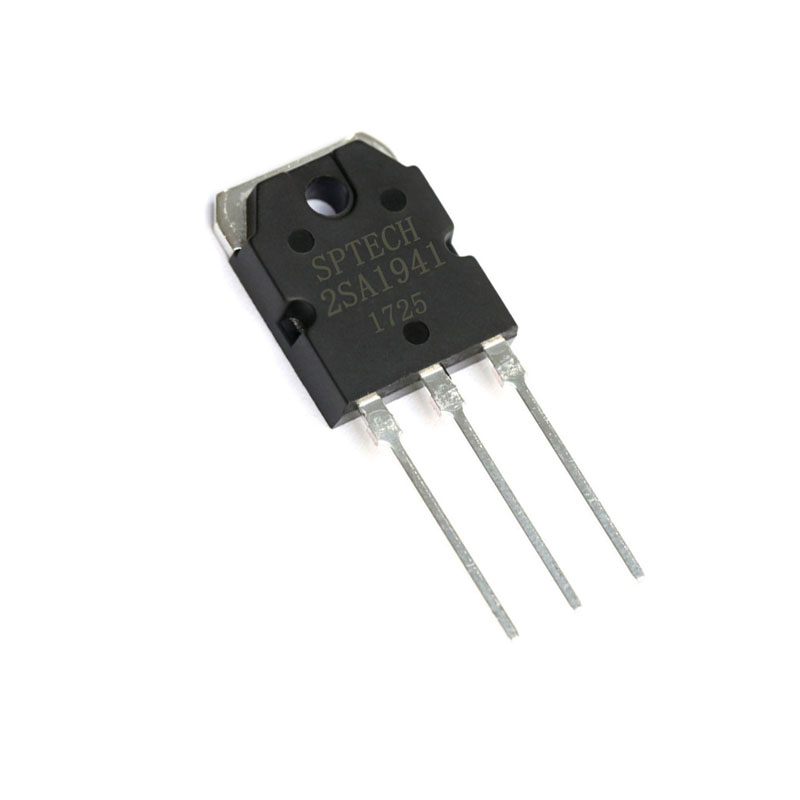

2SA1941 Transistor PNP -140V -10A

$ 25.00

58 disponibles

CANTIDAD	PRECIO
10 piezas	$ 21.83
25 piezas	$ 19.73
35 piezas	$ 18.00

SKU: AR3901 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -10A, -140V, 2SA1941, 2SC5198, alta potencia, amplificador, potencia, TOP-3PI, Transistor PNP

INFORMACIÓN

El 2SA1941 Transistor PNP -140V -10A esta diseñado para amplificación de alta potencia, cuenta con un voltaje colector-emisor mínimo de -140V a una corriente máxima de colector 10A .En conjunto con su complemento PNP, el 2SC5198 , se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El 2SA1941 Transistor PNP es ideal para etapas amplificadores de potencia de salida de 70W, mejorando la calidad y rendimiento de sonido.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: 2SA1941
Encapsulado: TO-3PI
Tipo: PNP
Voltaje:
- VCEO: -140 V
- VCBO: -140 V
- VEBO : – 5V
Corriente:
- IC: -10A
- IB: -1 A
- ICBO: 5 uA
Potencia: 70 W
Disipación total del dispositivo (Pc): 100 W
Frecuencia de Transición: 30MHz
Ganancia de corriente continua (hfe): 55
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

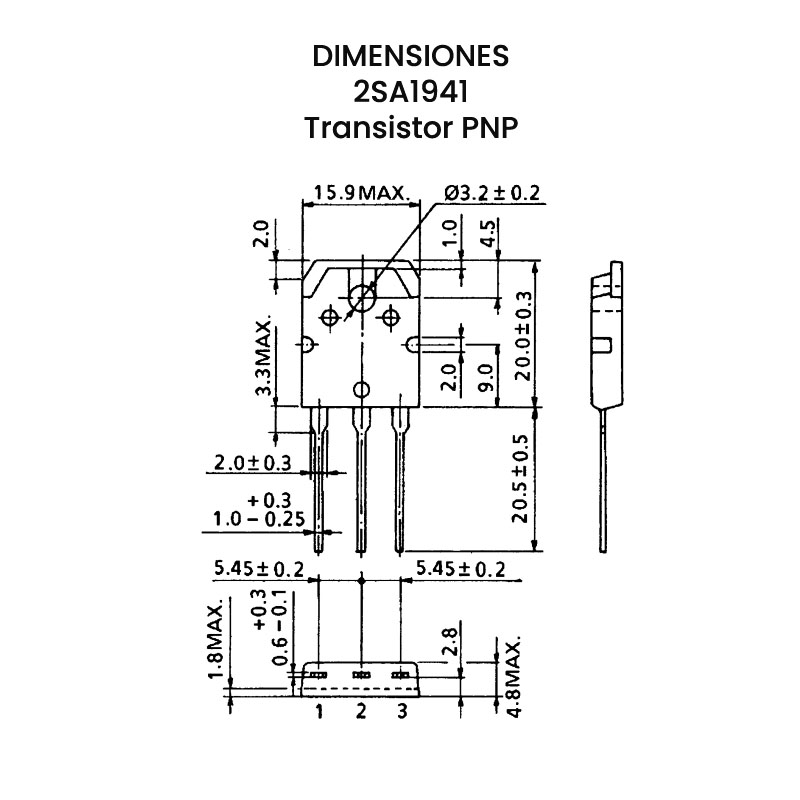

Dimensiones: 15.60 x 40.65mm
Peso: 4.94 g

SUSTITUTO

Similares: NTE37, 2SA1102, 2SA1104, 2SA1106, 2SA1264,2SA1265N, 2SA1941, 2SAA1186,2SA1694, 2SA1803, 2SA1908, 2SB686, 2SB688, 2SB778, 2SB863

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El 2SA1941 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor 2SA1941 un 20 % por debajo de sus clasificaciones máximas absolutas.
