2N5462 Transistor JFET Canal P TO-92 40V 10mA

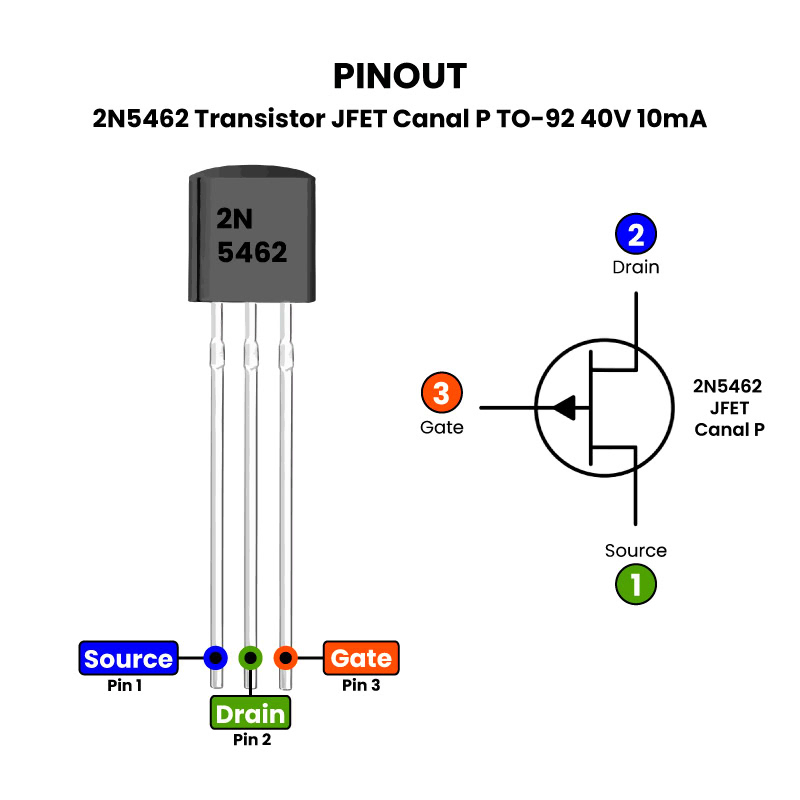

Pinout-2N5462-Transistor-JFET-Canal-P-TO-92-40V-10mA

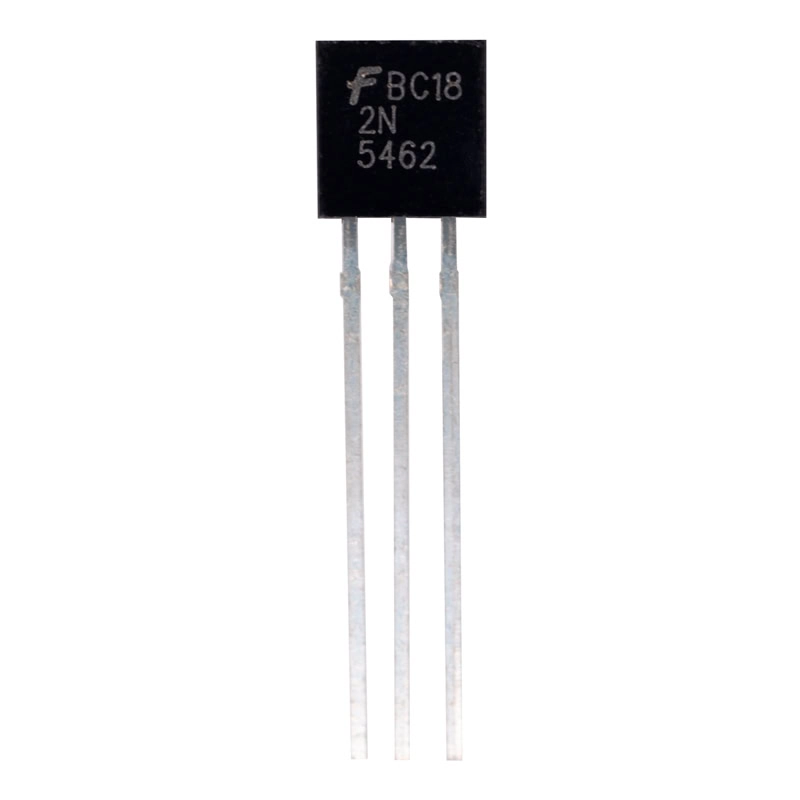

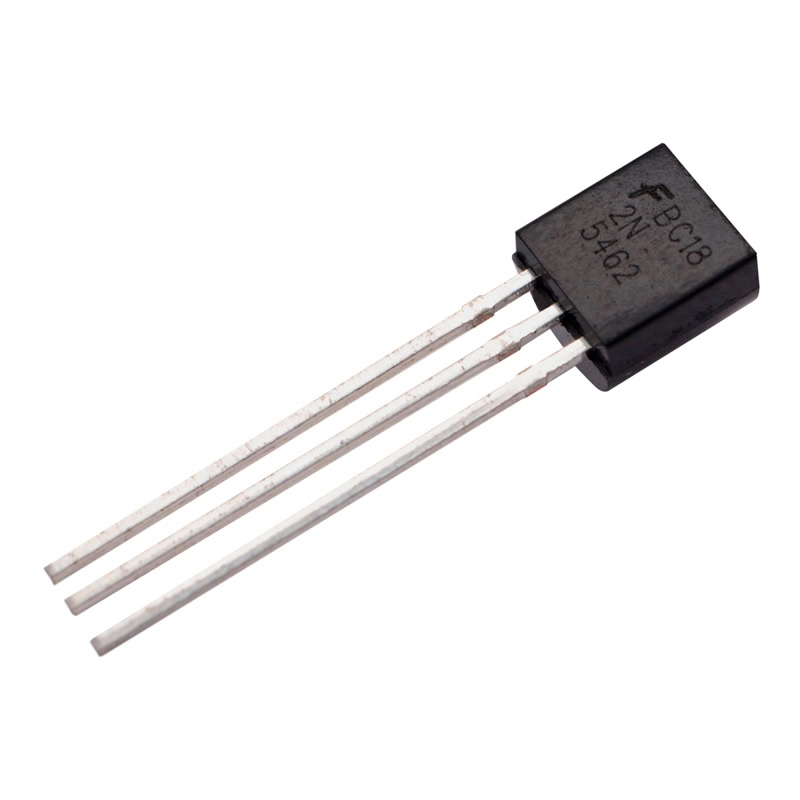

2N5462 Transistor JFET Canal P TO-92 40V 10mA

$ 22.00

135 disponibles

CANTIDAD	PRECIO
10 piezas	$ 19.21
25 piezas	$ 17.10
35 piezas	$ 15.41

SKU: AR4878 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 10 mA, 2N5462, 350 mW, 40V, amplificador, Amplificador de audio, canal p, control, JFET, Osciladores, Precisión, transistor, transistor de alta impedancia, transistor JFET

INFORMACIÓN

El 2N5462 es un transistor de unión de efecto de campo (JFET) de canal P. Se utiliza principalmente para aplicaciones de amplificación de pequeña señal de propósito general y, en menor medida, para conmutación de bajo consumo. El 2N5462 está diseñado para su uso en circuitos donde se requiere un control preciso de la corriente mediante un campo eléctrico (característica de los JFET). Sus aplicaciones típicas incluyen:

Amplificadores de audio.
Circuitos de amplificación de propósito general.
Osciladores.
Circuitos de alta impedancia de entrada.

En resumen, es un componente electrónico versátil, aunque actualmente se considera obsoleto en la fabricación activa por algunos fabricantes, sigue siendo muy utilizado en el diseño y reparación de circuitos electrónicos existentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Transistor JFET Canal P
Matrícula: 2N5462
Encapsulado: TO-92
Número de Pines: 3
Voltaje de Suministro (VGSS): 40 V
Voltaje de Drain a Source (VDS): 40 V
Corriente de Gate (IG): 10 mA
Potencia de Disipación (PD): 350 mW
Temperatura de Funcionamiento: -65 °C a 135 °C

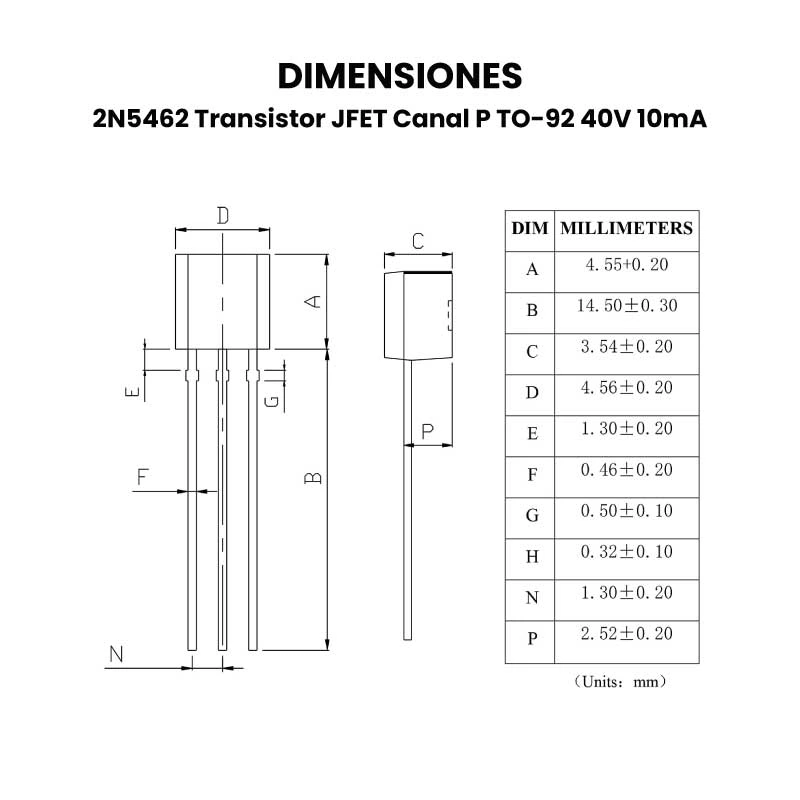

Dimensiones:4.50 x 18.90 x 3.50 mm
Peso: 0.21 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Principio de Funcionamiento

El 2N5462 opera en modo de agotamiento. Esto significa que, incluso sin aplicar voltaje entre la compuerta (Gate) y la fuente (Source) (Vgs = 0V), el canal ya permite el paso de una corriente de drenaje (Drain) a fuente (Source) (Idss). Su funcionamiento se basa en los siguientes puntos clave:

Canal de conducción: El dispositivo tiene un canal de material tipo P a través del cual fluyen los portadores de carga mayoritarios (huecos) desde el drenaje (D) hasta la fuente (S).
Control por voltaje (Vgs): La corriente se controla variando el voltaje entre la compuerta (G) y la fuente (S).
Polarización inversa: El JFET siempre se opera con la unión PN de la compuerta-fuente polarizada inversamente. En el caso de un JFET de canal P, esto significa que el voltaje de la compuerta debe ser más positivo que el voltaje de la fuente (o menos negativo), creando una región de agotamiento que se expande.
Región de agotamiento: A medida que el voltaje Vgs se vuelve más positivo, la región de agotamiento (una zona sin portadores de carga móviles) dentro del canal se hace más ancha.
Modulación de la corriente: Al aumentar el ancho de la región de agotamiento, se estrecha el canal efectivo disponible para el flujo de corriente, lo que reduce la corriente de drenaje (Id). Por el contrario, al disminuir el voltaje positivo en la compuerta (acercándolo a 0V), el canal se ensancha y la corriente aumenta.
Corte (Cutoff): Si el voltaje positivo de la compuerta es lo suficientemente alto (alcanzando el voltaje de corte Vgs(off), que para el 2N5462 está entre 1.8V y 9V), el canal se cierra por completo y la corriente deja de fluir.

Sustitutos

Algunos sustitutos o componentes similares incluyen:

2N5460 y 2N5461: Forman parte de la misma serie y tienen características similares, variando ligeramente en parámetros específicos.
MMBF5462: La versión de montaje superficial del mismo JFET.
2N5457: Un JFET de canal N popular que a menudo se usa en aplicaciones similares si el diseño del circuito permite el cambio de polaridad.

Se recomienda consultar la hoja de datos específica del fabricante para obtener detalles exactos y confirmar la compatibilidad del sustituto en una aplicación específica.
