2N3772 Transistor NPN 100V 20A TO-3

Name: 2N3772 Transistor NPN 100V 20A TO-3
SKU: AR3897
Availability: InStock

El precio original era: $ 26.00.El precio actual es: $ 21.00.

165 disponibles

SKU: AR3897 Categoría: TRANSISTORES Etiquetas: 100V, 20A, 2N3772, audio, Bipolar Transistors, BJT, BJT ROHS, potencia, SPTECH, TO-3, Transistor de potencia, Transistor npn

INFORMACIÓN

El 2N3772 es un transistor de potencia de silicio NPN, están diseñado para manejar altas corrientes y / o altos voltajes, lo que los hace adecuados para aplicaciones en las que se requiere controlar o regular grandes cantidades de potencia eléctrica.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Transistor de potencia
Matrícula: 2N3772
Encapsulado: TO-3
Montaje: THT
Tensión máxima colector-base (VCBO): 100V
Tensión máxima colector-emisor (VCEO): 80V
Corriente máxima de colector continua (IC): 20A
Corriente máxima de base (IB): 5A
Disipación máxima de potencia (PC): 150W
Peso: 11.84g

SUSTITUTO

Similares: 2N3771 o 2N3772

*Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Las aplicaciones típicas para el transistor 2N3772 incluyen:

Amplificadores lineales
Reguladores de serie (series pass regulators)
Aplicaciones de conmutación inductivas

Este tipo de transistor se puede utilizar en sistemas de potencia, como fuentes de alimentación, controladores de motores, y en la conmutación de cargas inductivas donde se necesita una corriente significativa y/o altos voltajes. Además, debido a su robustez y otras características, es adecuado para aplicaciones donde la fiabilidad es crítica.

¿Cómo funciona el 2N3772?

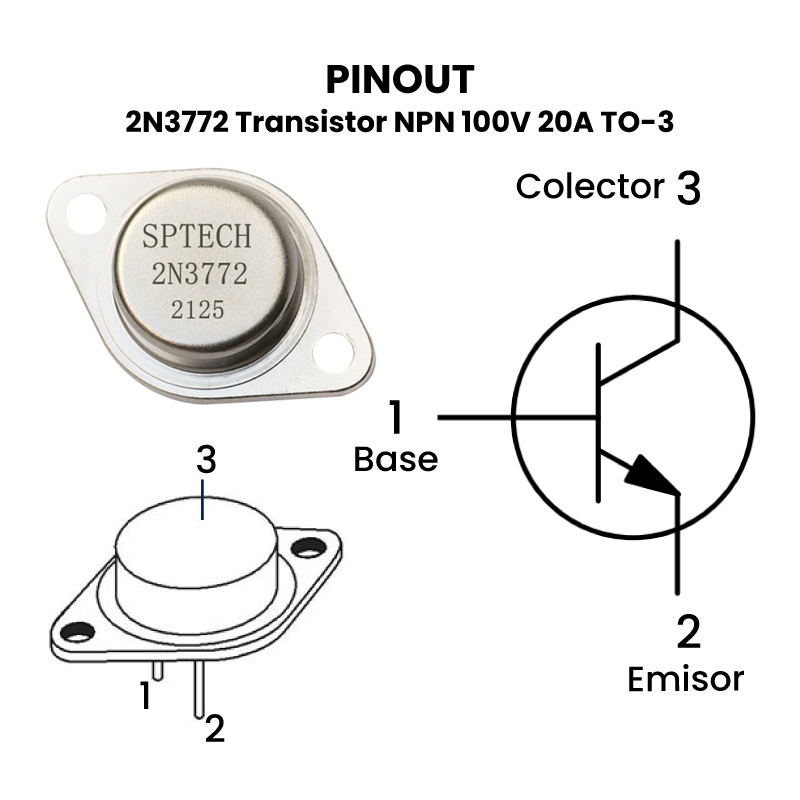

El 2N3772 funciona como cualquier transistor de potencia bipolar NPN. La funcionalidad principal de un transistor NPN se basa en su capacidad para controlar el flujo de corriente entre el colector (Collector – C) y el emisor (Emitter – E) mediante la variación de la corriente aplicada a la base (Base – B). Aquí hay una descripción simplificada de cómo funciona:

1. Polarización de Junturas:

Para que el 2N3772 funcione como un interruptor o un amplificador, las junturas entre las regiones de silicio deben estar correctamente polarizadas:

– La juntura base-emisor (B-E) debe estar polarizada en dirección directa, lo que significa que el terminal de la base debe ser positivo respecto al emisor.

– La juntura colector-base (C-B) debe estar polarizada en dirección inversa, donde el colector es positivo respecto a la base.

2. Flujo de Corriente:

Cuando se aplica una pequeña corriente en la base (I_B), se permite que fluya una corriente más grande entre el colector y el emisor (I_C). La corriente del colector es proporcional a la corriente de la base y se relaciona a través de la ganancia de corriente directa del transistor (h_FE o beta). La relación se describe matemáticamente como I_C = h_FE * I_B.

3. Interruptor:

Si quieres usarlo como un interruptor, puedes aplicar un pulso de corriente a la base para encender y apagar rápidamente el flujo de corriente de colector-emisor, lo que a su vez controlaría el paso de la corriente a través de un dispositivo de carga conectado al colector.

4. Amplificador:

En modo de amplificación, variaciones pequeñas en la corriente de base generan variaciones proporcionales pero mucho mayores en la corriente de colector. Con un circuito apropiado alrededor del transistor (es decir, con resistencias de carga y de emisor adecuadas), la señal aplicada en la base puede ser amplificada.

5. Saturación y Corte:

El 2N3772, como otros transistores, también tiene estados de saturación y corte. En saturación, las junturas de B-E y B-C están ambas polarizadas en dirección directa y el transistor conduce al máximo de su capacidad. En corte, ambas juntas están inversamente polarizadas o la base está a 0V, y no fluye corriente a través del colector-emisor.
