NUEVO

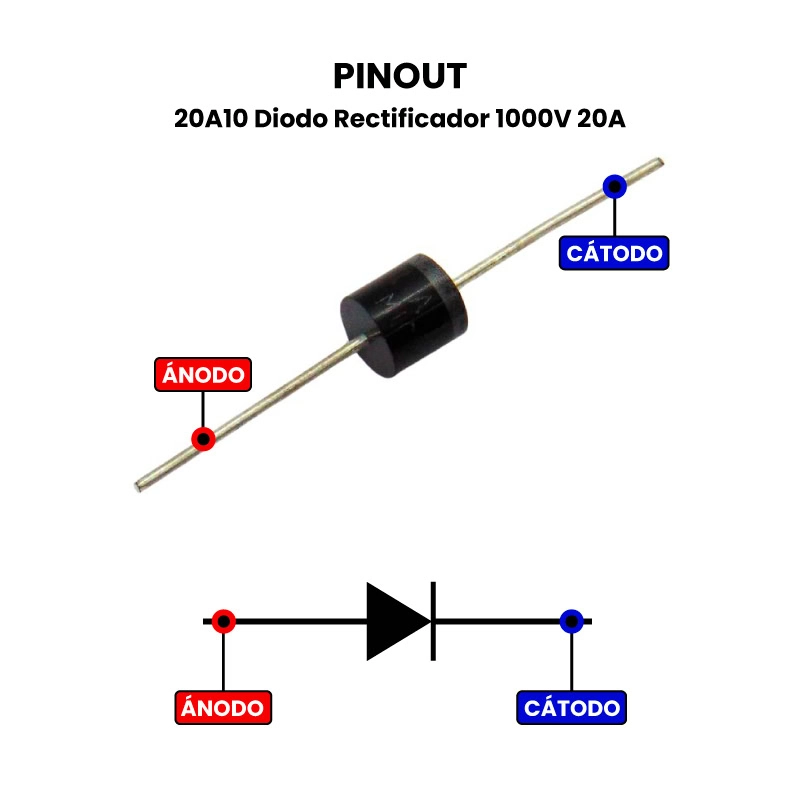

Pinout-20A10-Diodo-Rectificador-1000V-20A

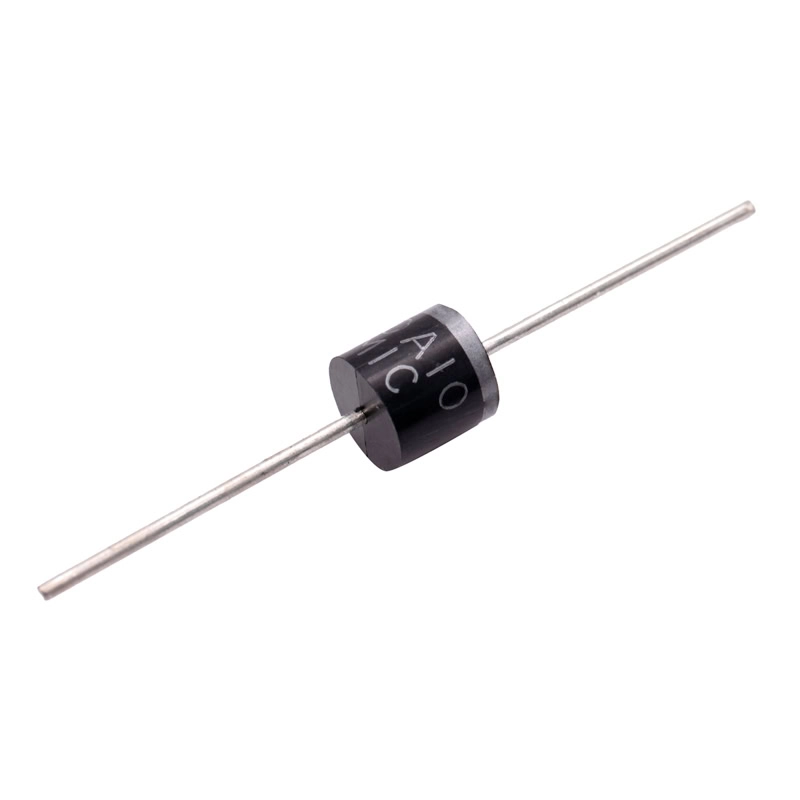

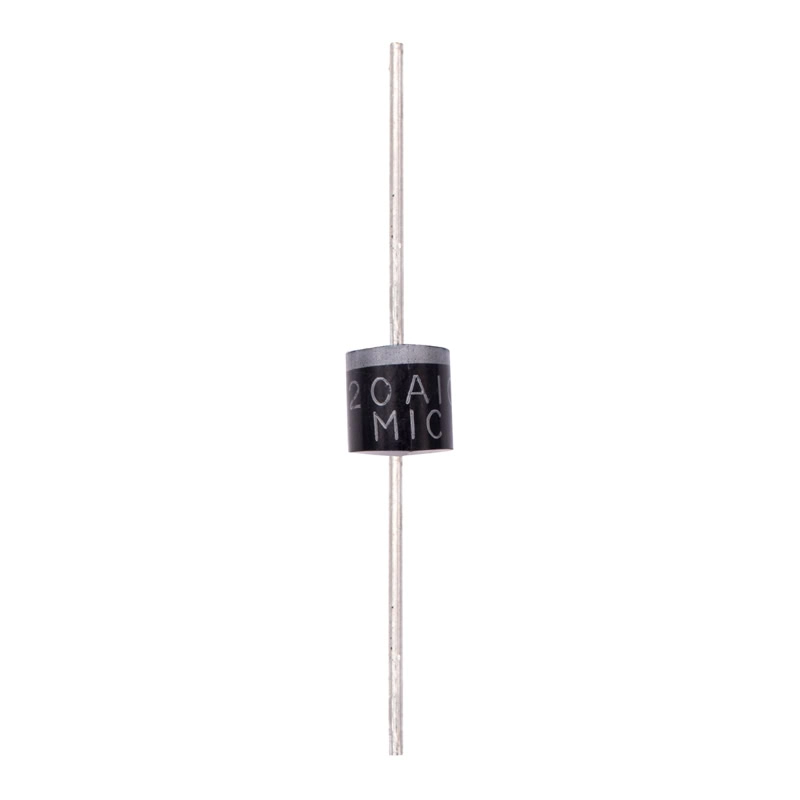

20A10 Diodo Rectificador 1000V 20A

$ 8.00

45 disponibles

CANTIDAD	PRECIO
25 piezas	$ 6.11
100 piezas	$ 5.10
200 piezas	$ 3.83

SKU: AR4872 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, DIODOS Etiquetas: 1000v, 20A, AC a CD, conmutacion, diodo, diodo rectificador, potencia

INFORMACIÓN

El diodo rectificador 20A10 es un componente electrónico que convierte corriente alterna (CA) en corriente continua (CC), permitiendo el paso de la corriente en una sola dirección, capaz de soportar corrientes muy altas y voltajes inversos también muy altos.

El modelo 20A10 es un diodo de alta capacidad, diseñado para manejar corrientes elevadas (20A) y altos voltajes (1000V). Dentro de sus aplicaciones, se emplean en Rectificación de CA a CC, Fuentes de alimentación, Circuitos de carga, Protección, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Diodo rectificador
Matrícula: 20A10

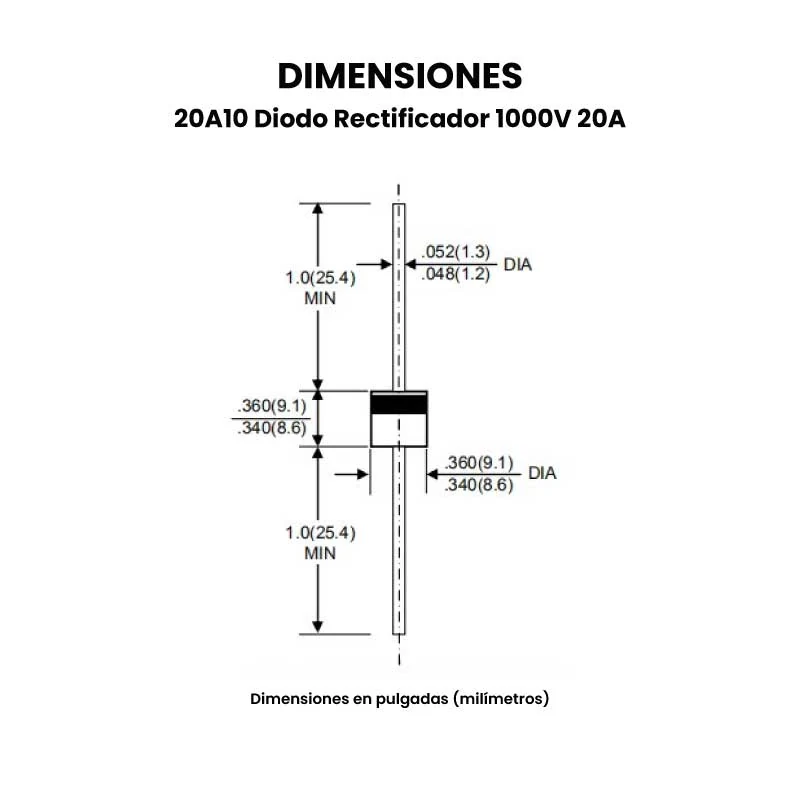

Empaquetado: R-6, Axial
Voltaje inverso máximo (VRRM): 1000V
Corriente en Polarización Directa(IF): 20A
Pico de corriente de sobretensión (IFSM): 550A
Caída de voltaje directa (VF): 1.15V
Temperatura de operación: -55 a 125 °C
Peso:1.60g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el 20A10 diodo rectificador?

Es útil para convertir corriente alterna (CA) en corriente continua (CC) pulsante, ya que deja pasar solo el ciclo positivo de la señal de CA y detiene el ciclo negativo. En el caso específico del 20A10, es un diodo de alta potencia capaz de manejar hasta 20 amperios continuos y 1000V de voltaje inverso de pico.

Unidireccional: El diodo permite el flujo de corriente solo en una dirección, desde el ánodo (+) hasta el cátodo (-), actuando como un interruptor cerrado en esa dirección.
Bloqueo: Cuando la corriente intenta fluir en la dirección opuesta (del cátodo al ánodo), el diodo se comporta como un interruptor abierto, bloqueando el paso de la corriente.
Rectificación de media onda: Al conectar el diodo en un circuito de CA, solo se permite el paso de los semiciclos positivos de la onda, resultando en una corriente de salida que solo tiene picos positivos y se conoce como CC pulsante.
Conversión de CA a CC: Su función principal es rectificar señales de corriente alterna, como la de la red eléctrica, para transformarlas en una corriente continua más utilizable para la electrónica.
Protección: Evita la polaridad inversa en los circuitos, lo que puede quemar los componentes sensibles si se aplica un voltaje negativo.
