1002 HiFi Amplificador Bluetooth Estereo 100W

INFORMACIÓN

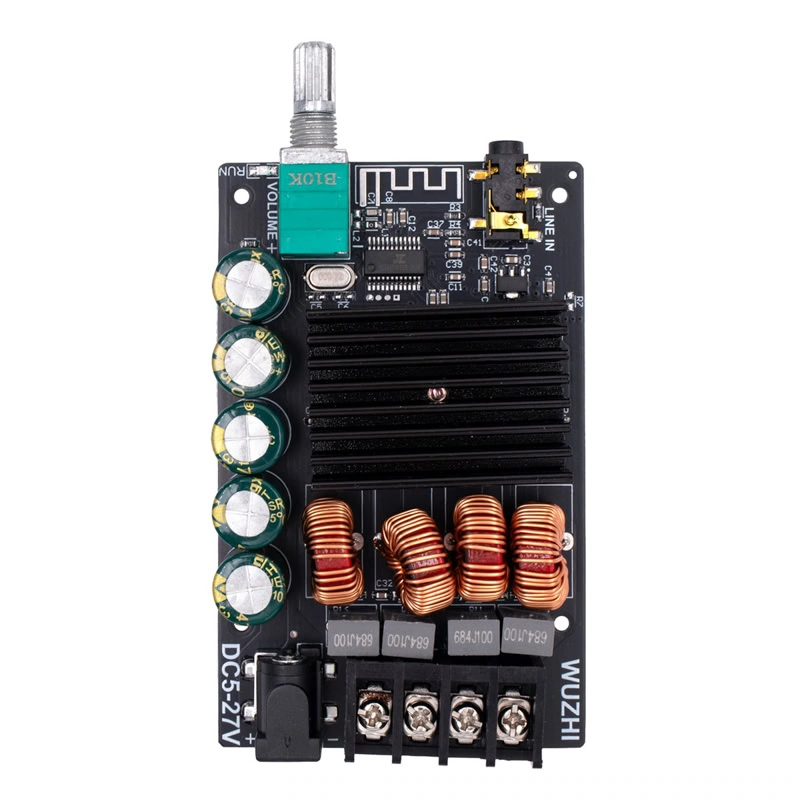

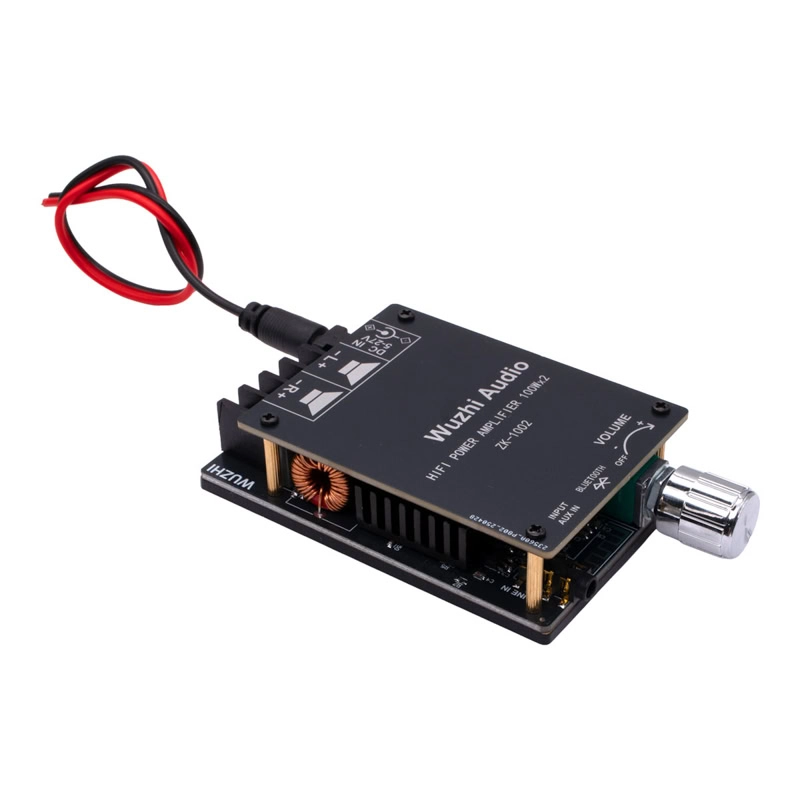

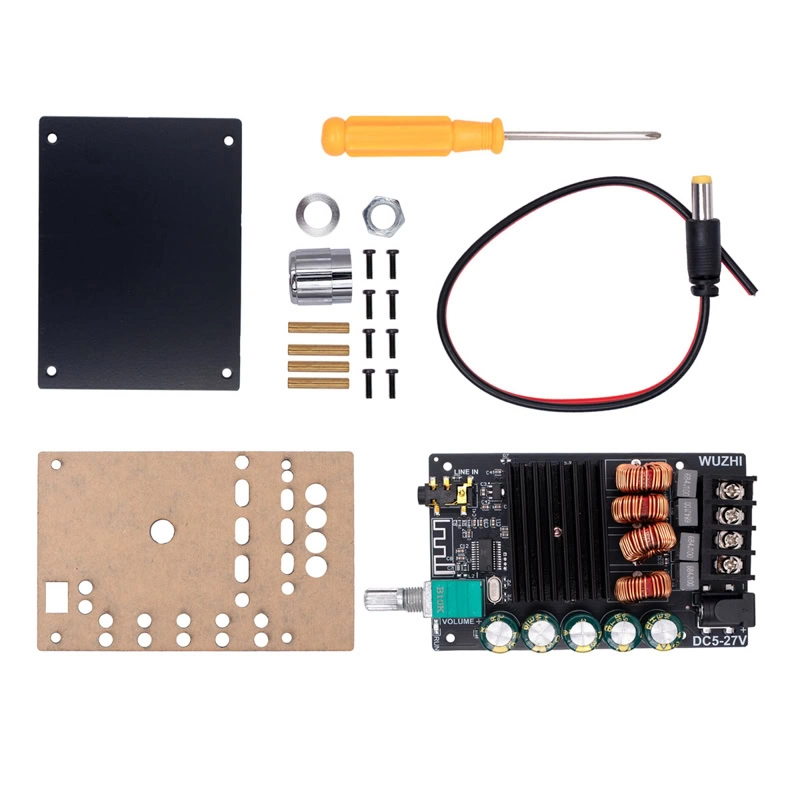

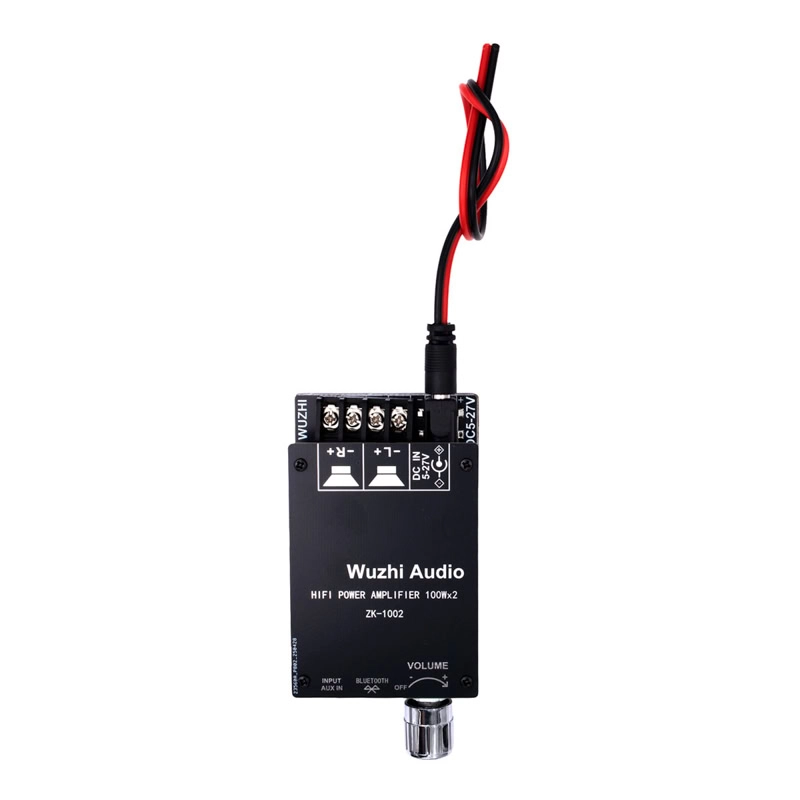

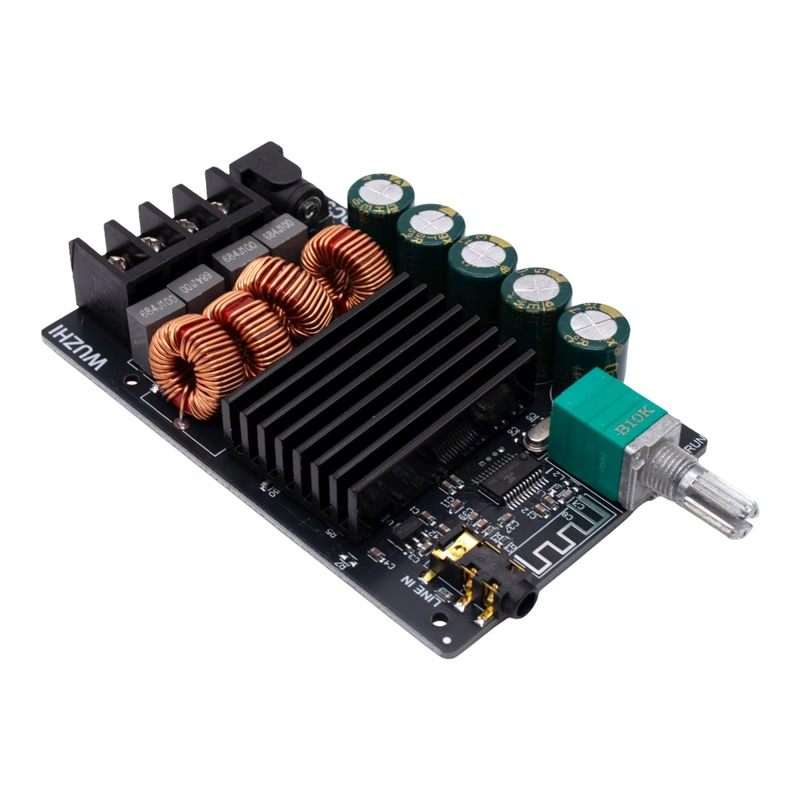

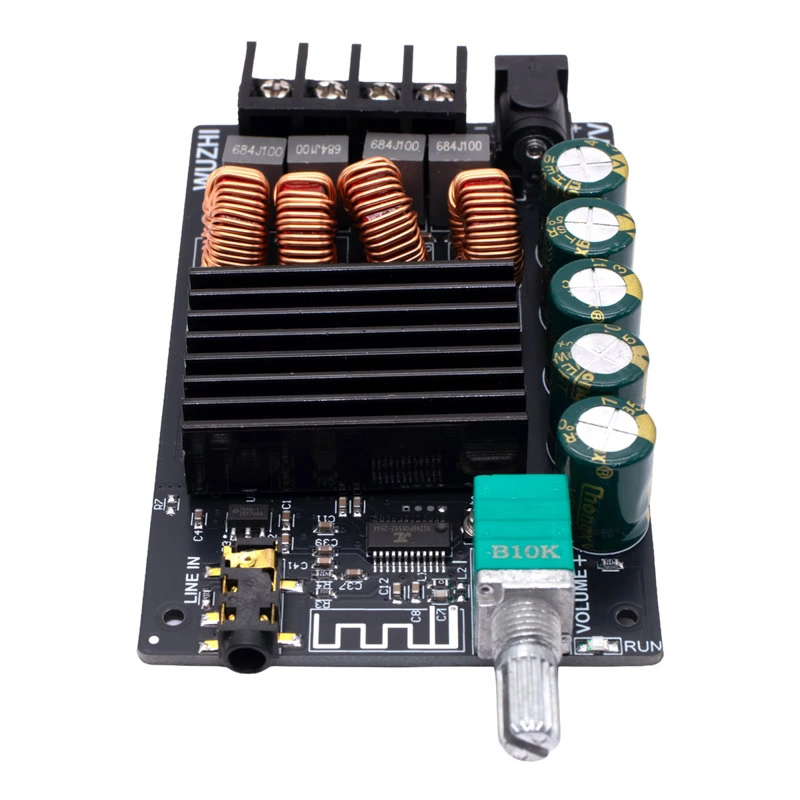

El 1002 HiFi Amplificador Bluetooth Estéreo 100W es un módulo amplificador de audio digital diseñado para reproducir música con buena potencia y claridad desde dispositivos inalámbricos o por entrada de audio directa. Integra un receptor Bluetooth y una entrada Jack 3.5mm, además de un circuito amplificador clase D de alta eficiencia. Trabaja con fuentes de alimentación de 5 V a 27 V DC y puede entregar hasta 100W en configuración estéreo (L/R). Incluye:

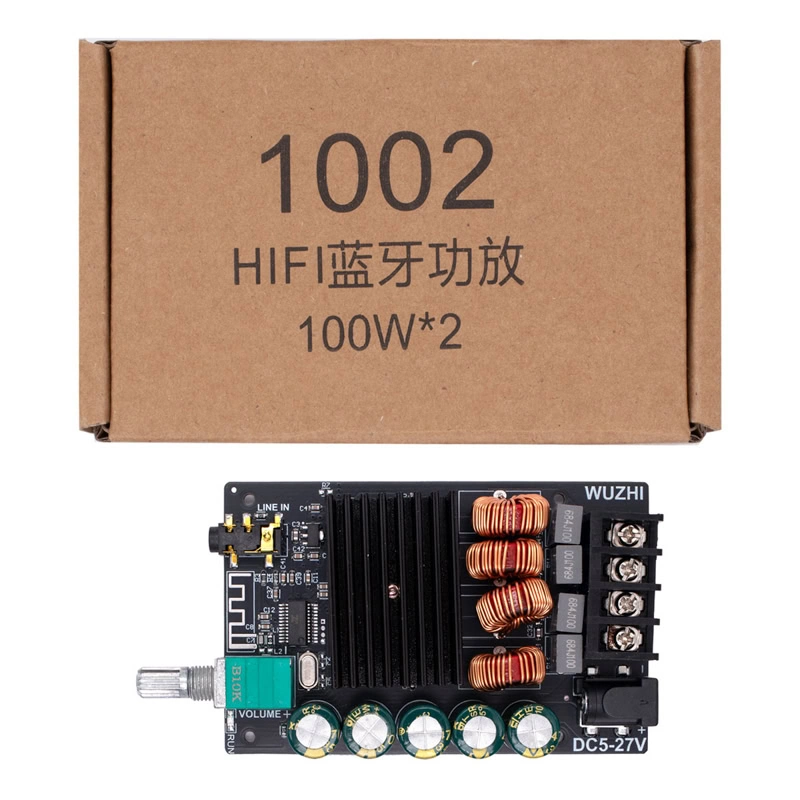

• 1x Módulo Amplificador.
• 1x Desarmador Cruz.
• 8x Tornillos M2X6 mm.
• 4x Separadores de Latón.
• 1x Perilla.
• 1x Rondana para potenciómetro.
• 1x Tuerca para potenciómetro.

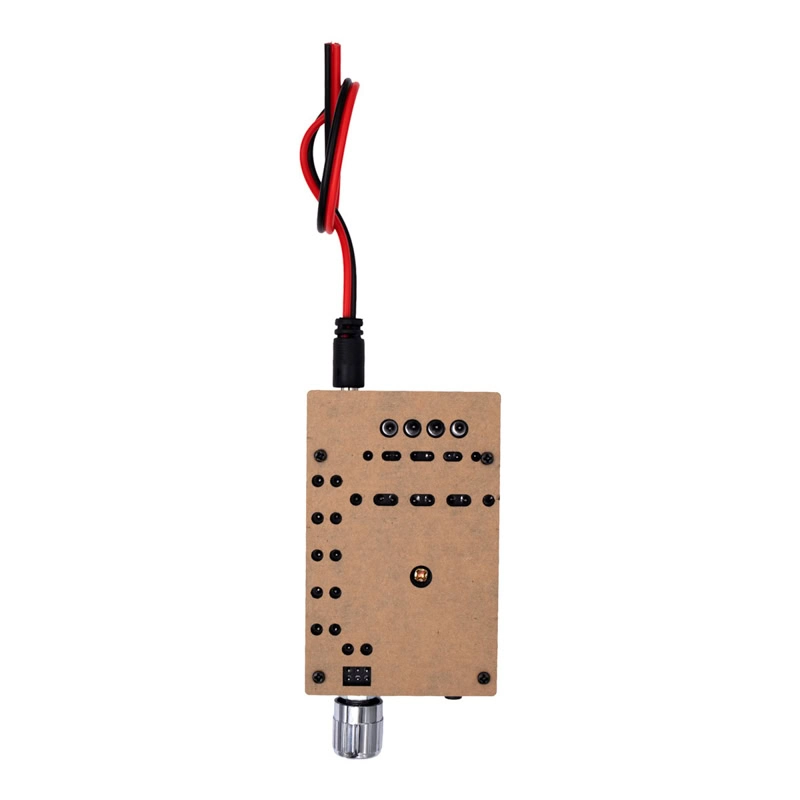

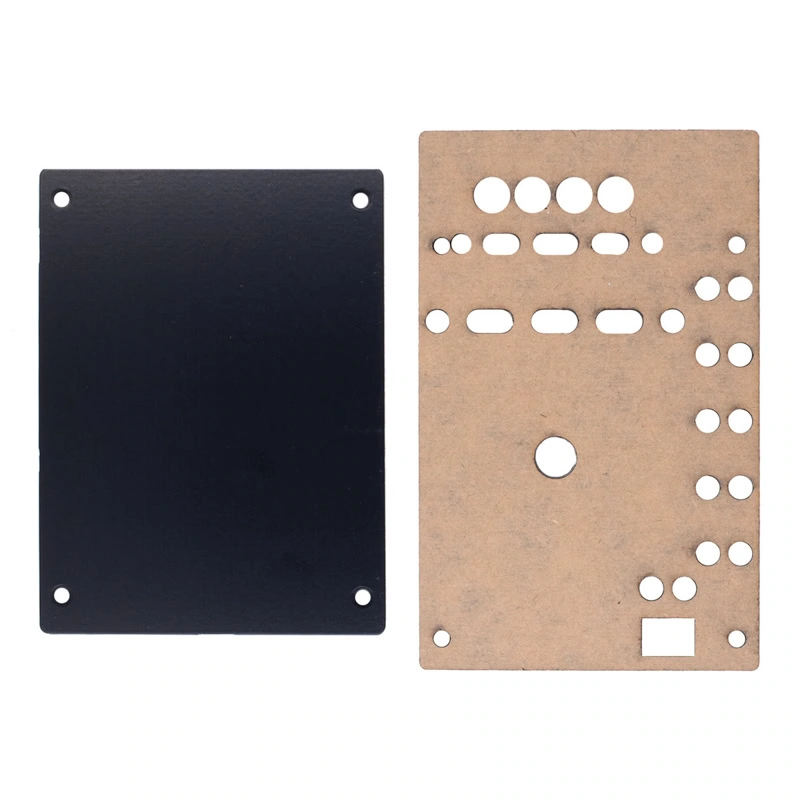

• 2x Placas Protectoras.
• 1x Cable Plug de Alimentación.

El 1002 HiFi Amplificador Bluetooth Estéreo 100W se usa en una gran variedad de proyectos de audio donde se necesita buena potencia en un formato compacto. Es ideal para bocinas caseras tipo bookshelf o torres, bafles portátiles recargables, y sistemas de sonido DIY para el hogar o talleres. También se aplica en proyectos con Arduino o Raspberry Pi como reproductores de música inteligentes, radios por internet o centros multimedia pequeños.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: HiFi ZK – 1002.
• Voltaje de Alimentación: 5 a 27 VDC.
• Entradas:
  • Auxiliar Jack 3.5mm.
  • Bluetooth 5.0.
• Calidad de Audio: HIFI.
• Potencia de Salida: 100 W * 2.

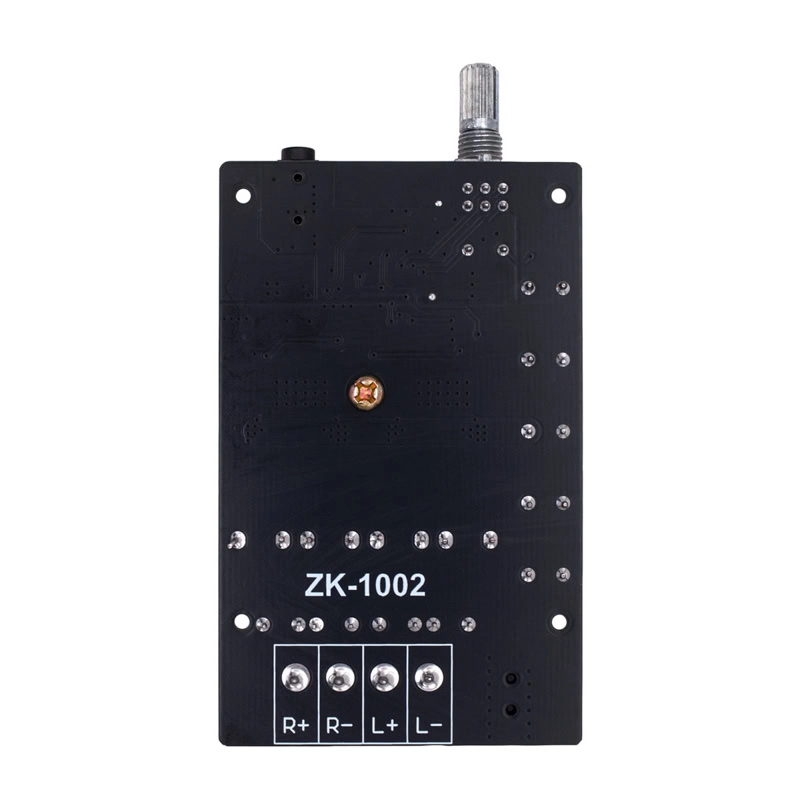

• Salida de Audio: Estéreo 100 W (L/R).
• Altavoces Compatibles: 50 W – 300 W, 4 Ω – 8 Ω.
• Distancia de transmisión Bluetooth: 15 m (sin ningún obstáculo).
• Led: Indicador de Alimentación.
• Protecciones:
  • Sobretensión.
  • Subtensión.
  • Sobrecalentamiento.
  • Contra cortocircuitos.
  • Detección de CC.
• Distorsión Armónica Total (TDH): 0.1 %.
• Voltaje de Potencia:
  • 12 V: Altavoz de 8 Ω/24 W (canal izquierdo) + 24 W (canal derecho), Altavoz de 4 Ω/40 W + 40 W.
  • 15 V: 8 Ω/32 W + 32 W, 4 Ω/> 60 W + 60 W.
  • 19 V: 8 Ω/64 W + 64 W, 4 Ω/> 92 W + 92 W.
  • 24 V: 8 Ω/76 W + 76 W, 4 Ω/> 110 W + 110 W.

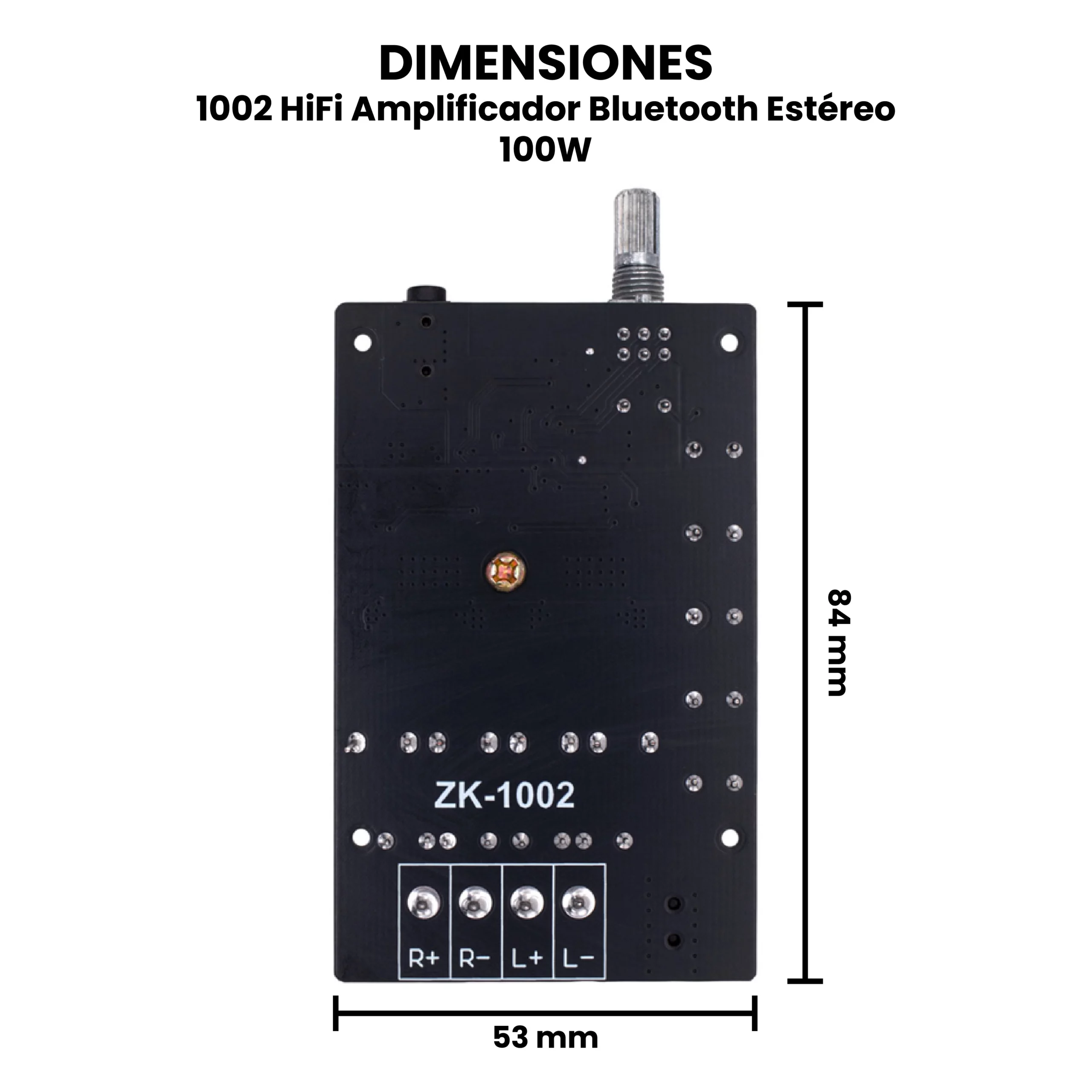

• Dimensiones: 84 mm x 53 mm x 22 mm.
• Peso: 99 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Instrucciones de Operación.

Conecta la placa a un altavoz y enciéndela. Gira la perilla y el LED indicador se iluminará. Activa el Bluetooth de tu teléfono o Raspberry Pi. Se buscará “BT-WUZHI” y haz clic para conectarlo. Se conectará correctamente con un tono de aviso y ahora podrás reproducir música. El Bluetooth se reconectará automáticamente la próxima vez que enciendas el módulo.

Nota: La placa solo emitirá la potencia adecuada cuando la entrada de audio y el voltaje/corriente de la fuente de alimentación sean suficientes. Cuanto mayor sea el voltaje de la fuente de alimentación, mayor será la potencia de salida. Además, la impedancia del altavoz también modifica la potencia de salida de la placa amplificadora. Ten en cuenta que, con suficiente voltaje y corriente, cuanto mayor sea la impedancia del altavoz en ohmios, menor será la potencia de salida.
