INFORMACIÓN

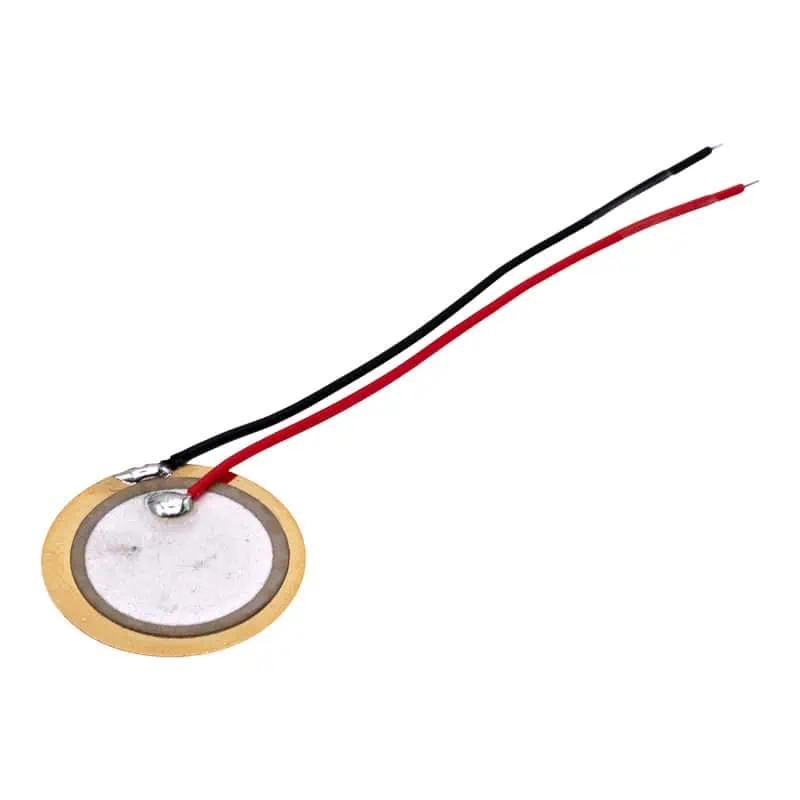

El Zumbador Piezoeléctrico es un dispositivo basado en la teoría del efecto piezoeléctrico, el cual es utilizado para medir presión, aceleración, tensión o fuerza, transformando las lecturas en señales eléctricas. Los componentes básicos de este dispositivo constan de un disco cerámico piezoeléctrico, electrodos de plata para el contacto y un diafragma metálico (latón o acero inoxidable) y los cables (positivo y negativo).
Su funcionamiento es el siguiente: el zumbador aplica un voltaje oscilante a la cerámica. Esta deformación rápida y constante de la placa (cerámica + metal) genera vibraciones que crean ondas sonoras, a diferentes frecuencias. Estos dispositivos son ligeros, económicos y se utilizan para señales acústicas en una amplia gama de aplicaciones como alarmas, electrodomésticos, instrumentos musicales, equipos de control y juguetes electrónicos.

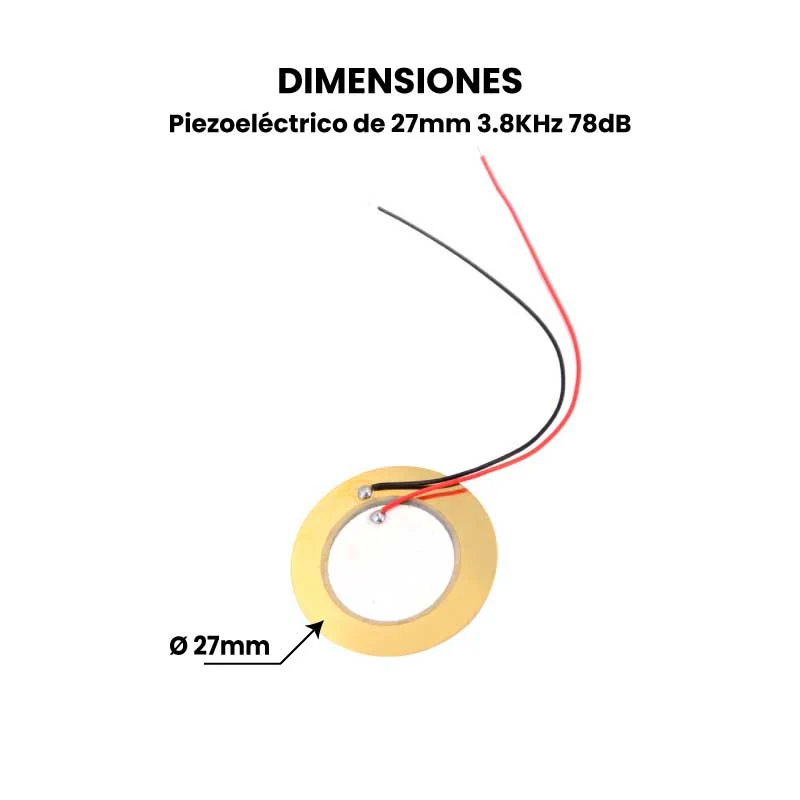

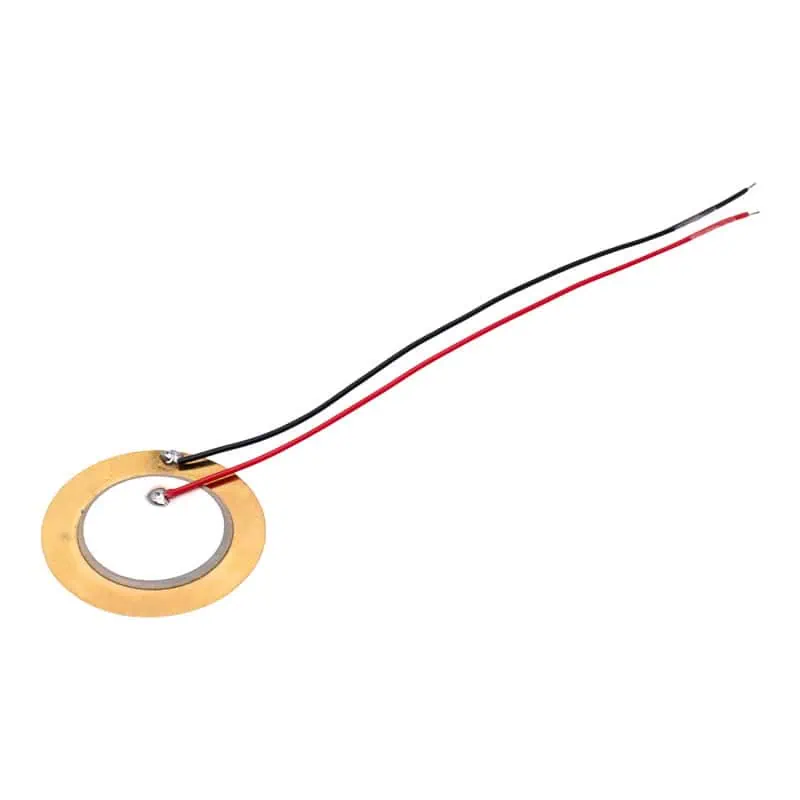

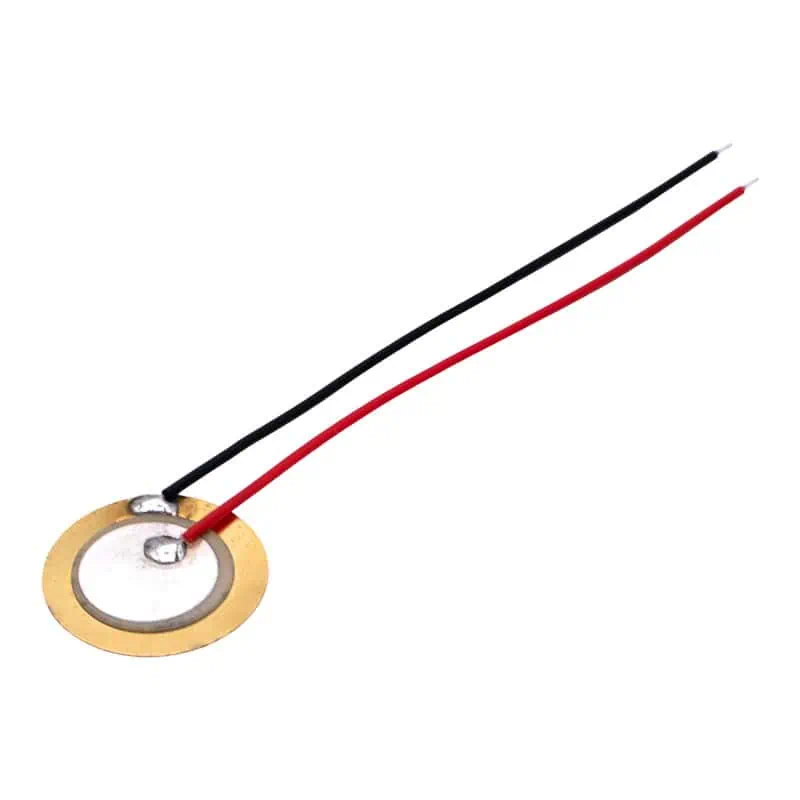

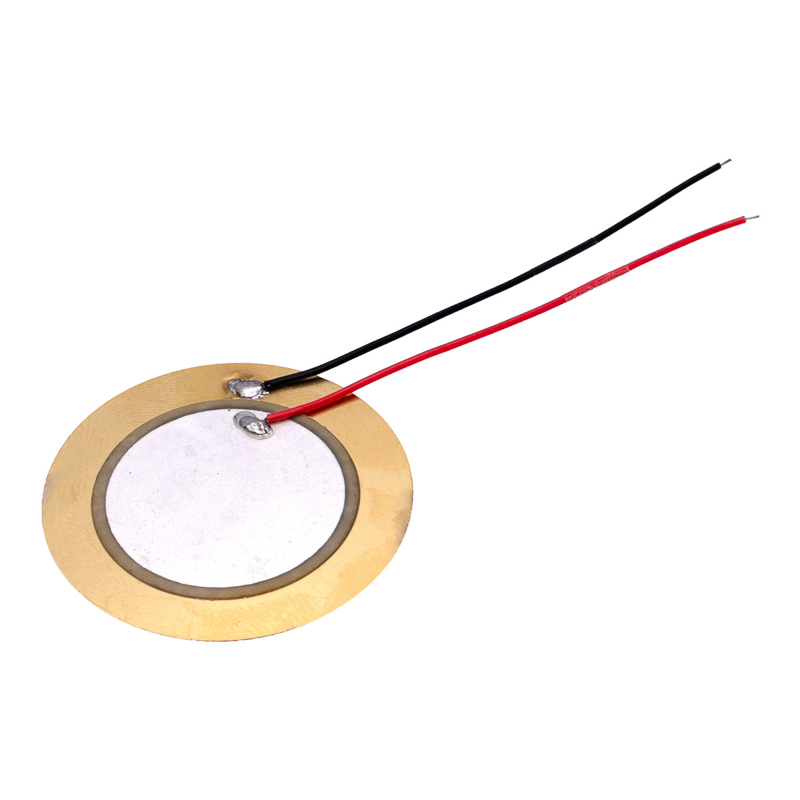

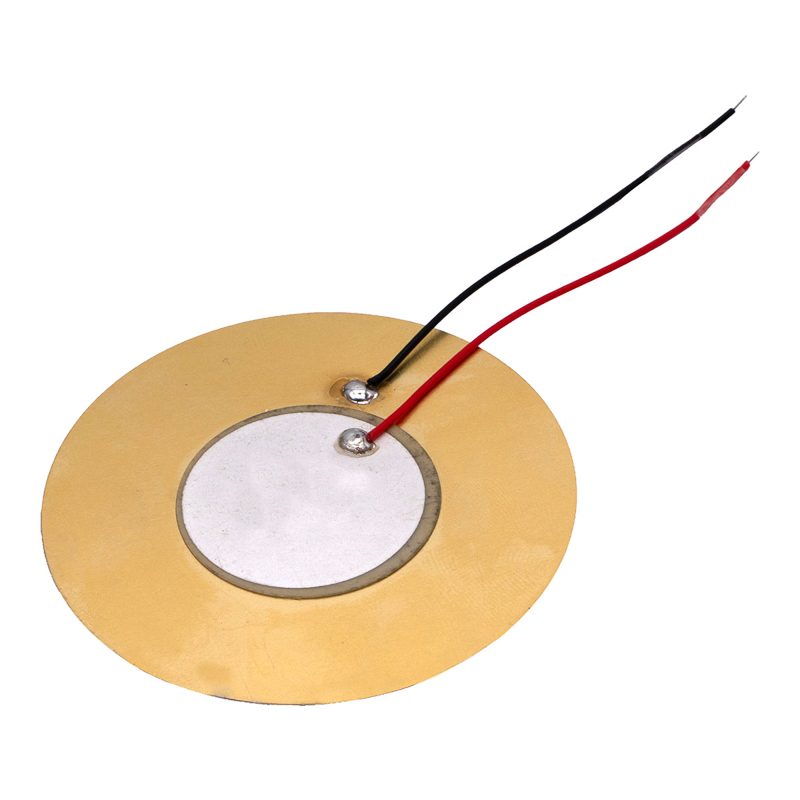

Disponible en diferentes diámetros: 15, 18, 20, 27, 35, 50 milímetros.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Piezoeléctrico
- Voltaje de funcionamiento: 3.3 V a 5 V
- Corriente de funcionamiento: menor 1 mA
- Temperatura de funcionamiento: -10°C a +70°C
- Largo del cable: 10 cm
|
|
|
|
|
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar su funcionamiento?
Para probar su funcionamiento, puedes usar un multímetro y hacer las siguientes 2 pruebas:
- Prueba de Continuidad/Resistencia: Pon el multímetro en la escala más alta de Ohmios. No debería marcar continuidad (debe dar circuito abierto o una resistencia infinita). Si marca 0, está en corto.
-
Prueba de Voltaje: Pon el multímetro en la escala de milivoltios DC (mV).
-
Conecta las puntas a los cables del piezo.
-
Presiona o da golpecitos suaves al disco.
-
Si ves que los números en la pantalla saltan (generan voltaje), el piezoeléctrico está vivo y sano.
-
También puedes probarlo con una conexión básica, con un Arduino:
- Si quieres que suene (Actuador)
Para generar sonido, necesitas una señal oscilante (AC o PWM), ya que si solo le aplicas corriente directa (DC) constante, solo hará un “click” al conectar y desconectar.- Con Arduino/Microcontrolador: Conecta el negro a GND y el rojo a un pin digital (ej. Pin 9). Usa la función tone(9, 3000); para hacerlo sonar a su frecuencia de resonancia (3KHz).
-
Si quieres detectar golpes (Sensor)
Ideal para baterías electrónicas o alarmas de vibración.-
Conecta el negro a GND y el rojo a una entrada analógica (ej. A0).
Importante: Los piezoeléctricos pueden generar picos de voltaje altos que podrían dañar tu microcontrolador. Se recomienda poner una resistencia de 1MΩ en paralelo (unida a ambos cables) para drenar el exceso de energía.
-
Tips de montaje
- Superficie: Para que suene fuerte, debe estar pegado a una superficie hueca que sirva de caja de resonancia.
- Soldadura: Ten cuidado si decides resoldar los cables. La cerámica blanca es muy frágil y se desprende fácilmente con el calor excesivo.
