XL7015 Regulador Step Down 5-80V a 5-20V 0.8A

INFORMACIÓN

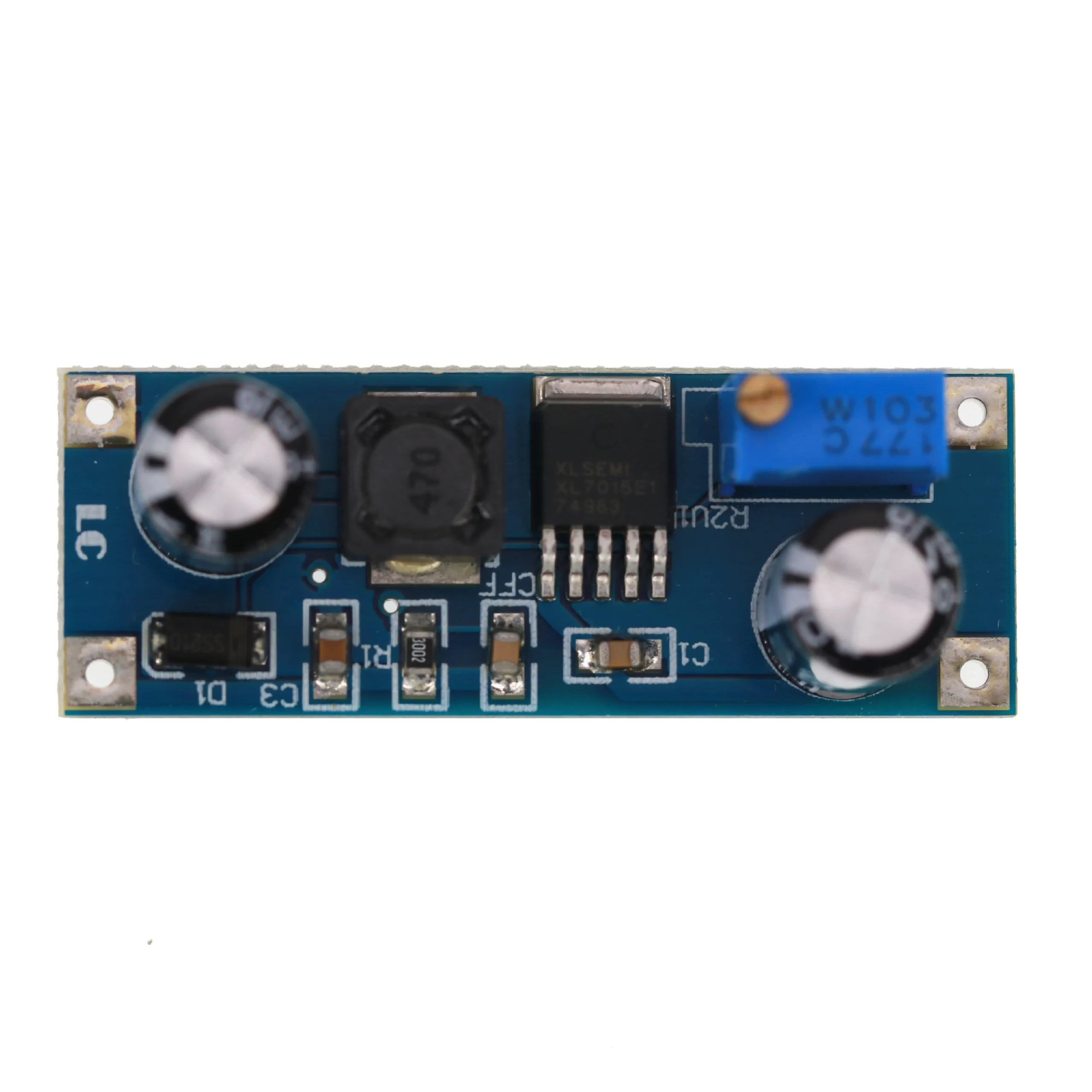

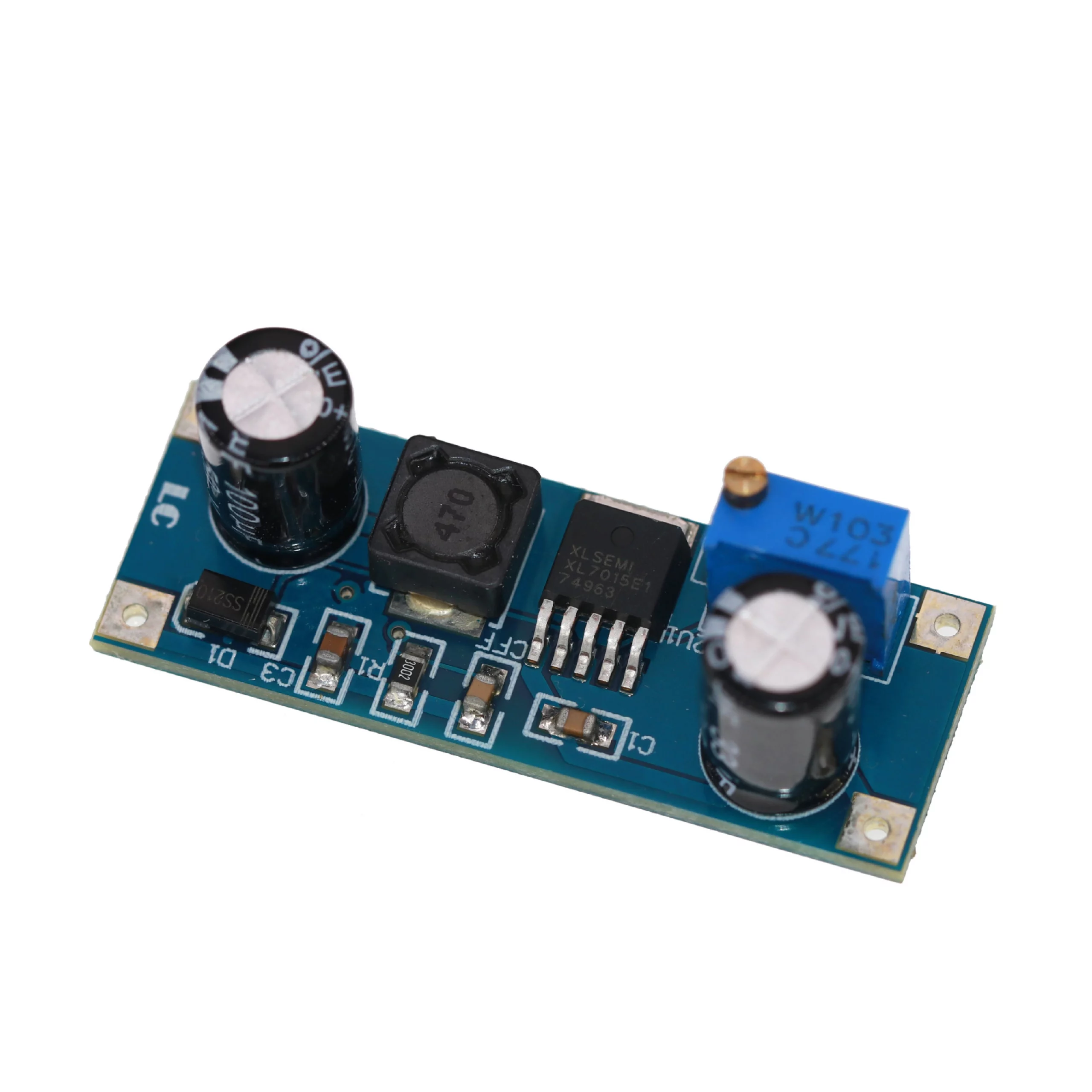

El XL7015 Regulador Step Down 5-80V a 5-20V 0.8A es un dispositivo electrónico basado en el chip XL7015 que permite bajar y estabilizar un voltaje de entrada amplio (5 V a 80 V) hacia un voltaje de salida más bajo y regulado (5 V a 20 V), ajustable según la necesidad. Cuenta con un potenciómetro para modificar el voltaje de salida de acuerdo a las necesidades que se requieran.

El XL7015 Regulador Step Down 5-80V a 5-20V 0.8A tiene una gran variedad de usos y aplicaciones en proyectos electrónicos y sistemas de alimentación. Se emplea comúnmente para alimentar dispositivos electrónicos que requieren un voltaje estable, como placas Arduino, sensores, LEDs de alta potencia, motores DC y otros circuitos integrados. También se utiliza en proyectos de automatización, robótica y energía renovable, donde la tensión de la fuente puede variar y se necesita un voltaje de salida constante. Además, es útil en baterías de litio o packs de celdas, paneles solares y sistemas de carga, ya que permite convertir un amplio rango de voltaje de entrada a un nivel seguro y ajustable para diferentes componentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltajes:
  • Entrada: 5 – 80 VDC.
  • Salida: 5 – 20 VDC (ajustable).
• Caída de Tensión: 1 V.
• Corriente Máxima: 0.8 A.
• Potencia Máx.: 7 W.
• Eficiencia: 85%.
• Frecuencia de Conmutación: 150 kHz.
• Regulación de carga: ±0.5%.
• Regulación de voltaje: ±0.5%.
• Respuesta dinámica: 5% en 200 µs.
• Protecciones:
  • Apagado por Sobre temperatura.
  • Contra Cortocircuito de Salida.
  • Contra Sobrecorriente.

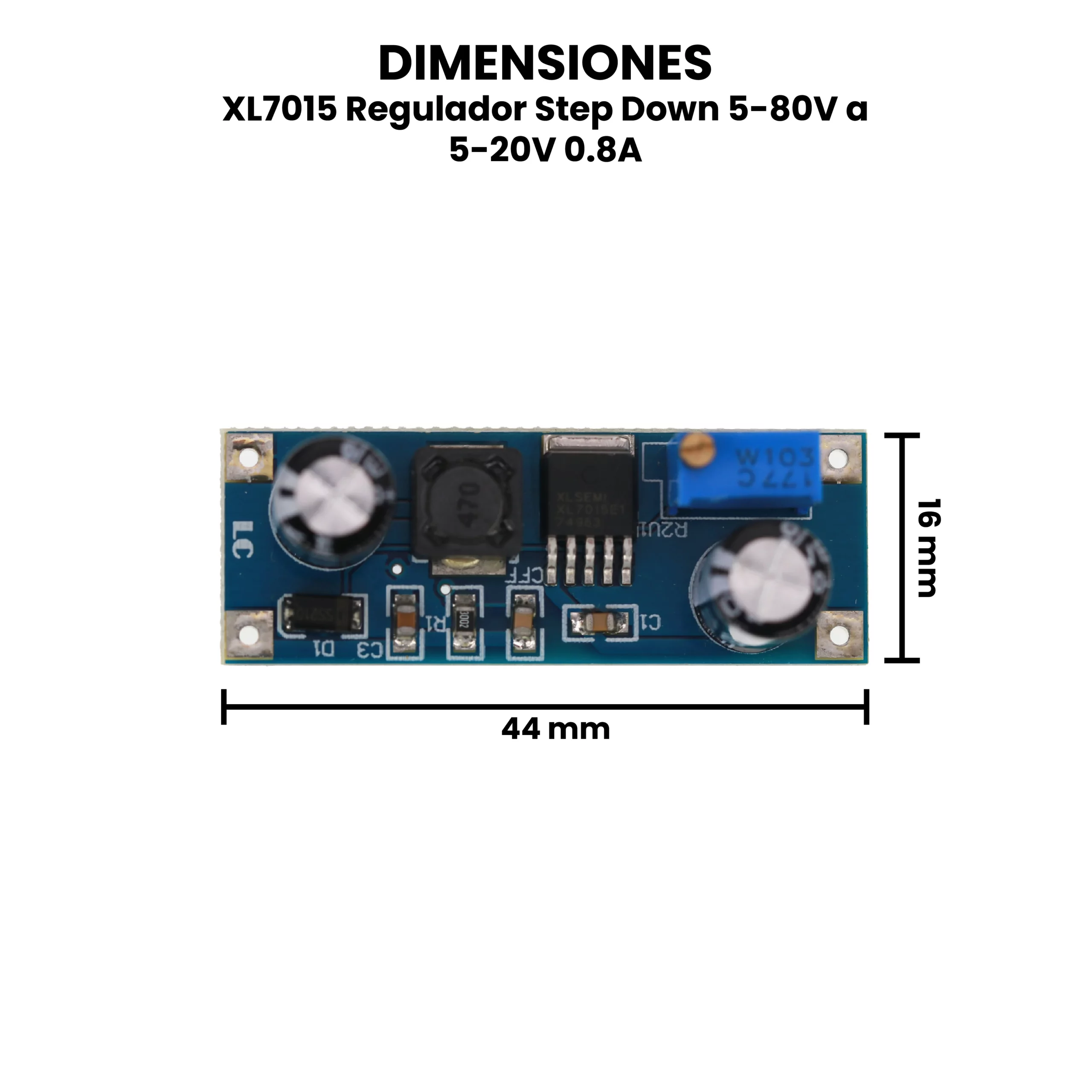

• Dimensiones: 44 mm x 16 mm x 15 mm.
• Peso: 6 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

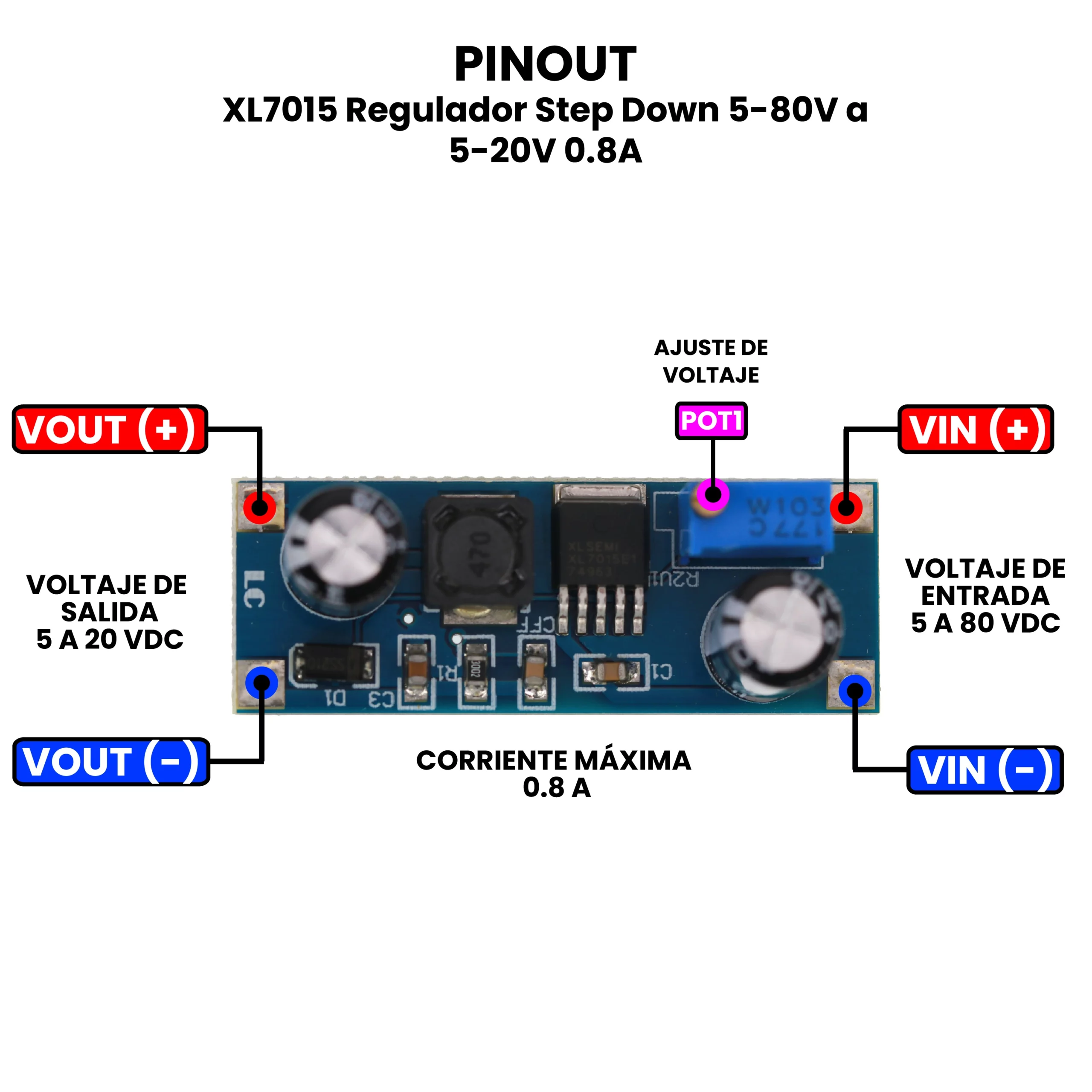

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el XL7015 Regulador Step Down 5-80V a 5-20V 0.8A?

1. Fuente de alimentación de entrada.

   1. Consigue una fuente de corriente continua (puede ser una batería de 12 V o una fuente regulable) que esté dentro del rango de entrada del convertidor (5 V a 80 V).

2. Conexión de entrada.

   1. Conecta el positivo de la batería/fuente al borne de entrada “VIN+” y el negativo a “GND”. Verifica la polaridad antes de energizar, ya que una conexión invertida puede dañar el módulo.

3. Medición en la salida.

   1. Antes de conectar una carga, utiliza un multímetro en modo voltímetro y colócalo en los terminales de salida “VOUT+” y “GND” para verificar el voltaje que está entregando el convertidor.

4. Ajuste del voltaje.

   1. Gira suavemente el potenciómetro que trae el módulo para subir o bajar el voltaje de salida. Hazlo poco a poco mientras observas la lectura en el multímetro. Así confirmas que el regulador responde correctamente.

5. Prueba con carga ligera.

   1. Una vez verificado el voltaje, conecta una carga pequeña y segura, como una lámpara LED de 12 V o una resistencia de potencia adecuada. Observa que el voltaje se mantenga estable y no haya sobrecalentamiento en el módulo.

6. Monitoreo de temperatura.

   1. Tócalo con cuidado en la parte del superior después de unos minutos. Es normal que se caliente un poco, pero no debería arder ni emitir olor a quemado.

NOTA: Si se lleva al límite la entrada de voltaje durante un tiempo prolongado, el módulo se empezará a calentar, se recomienda usar un disipador térmico.
