INFORMACIÓN

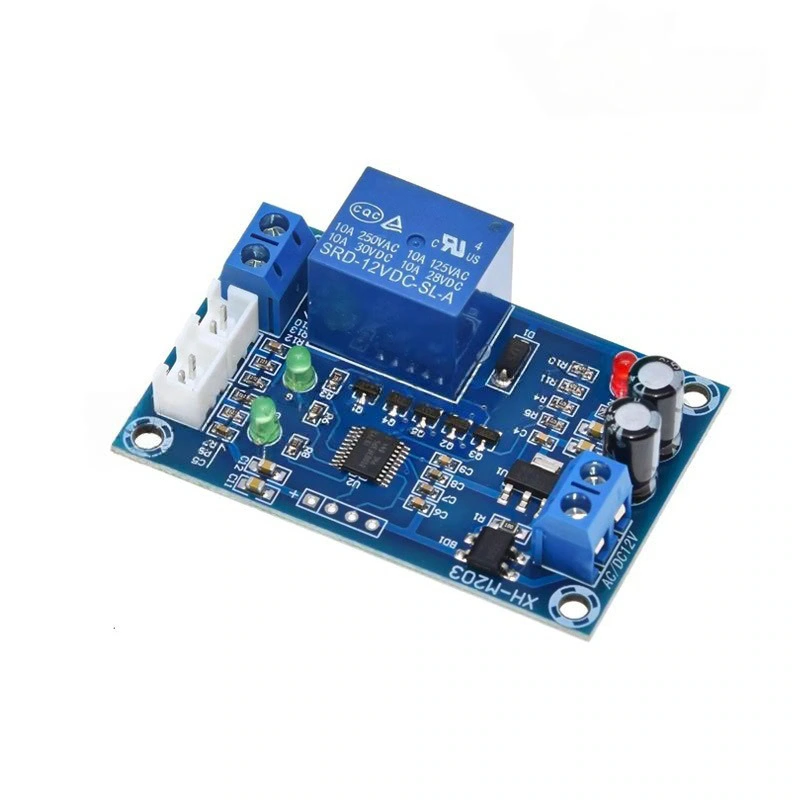

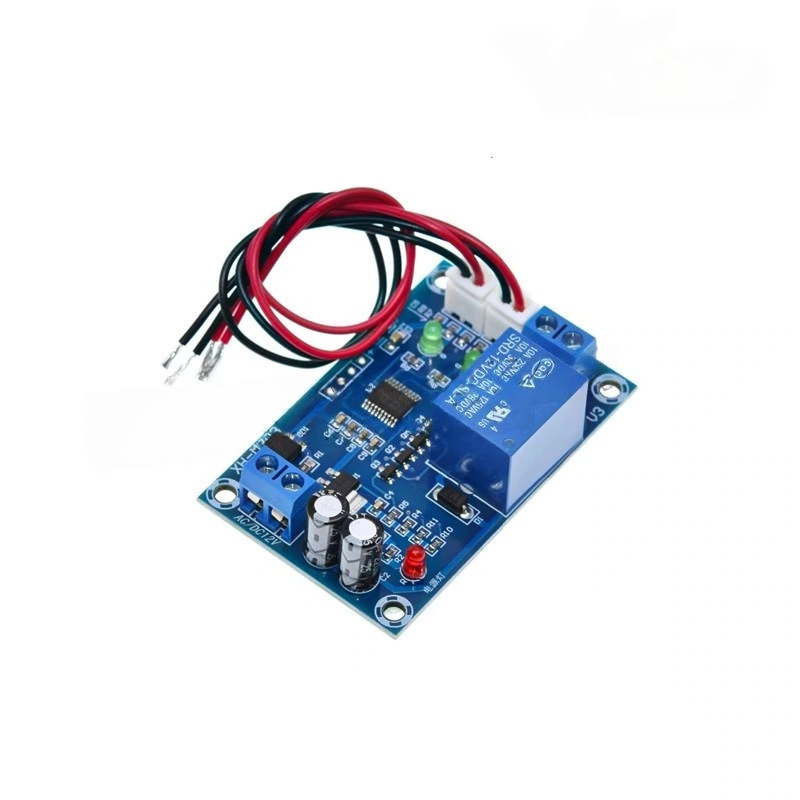

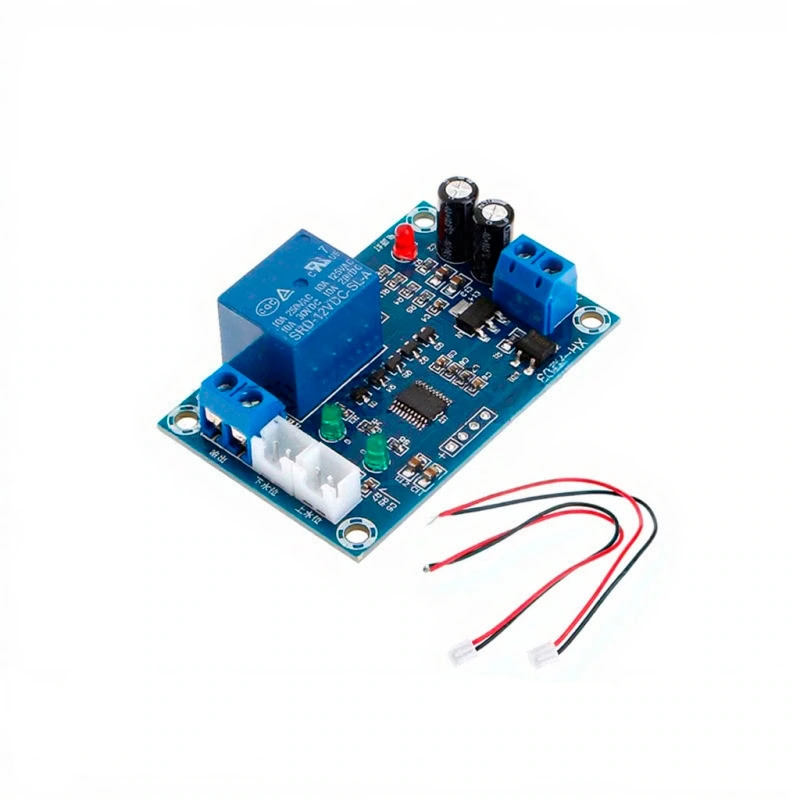

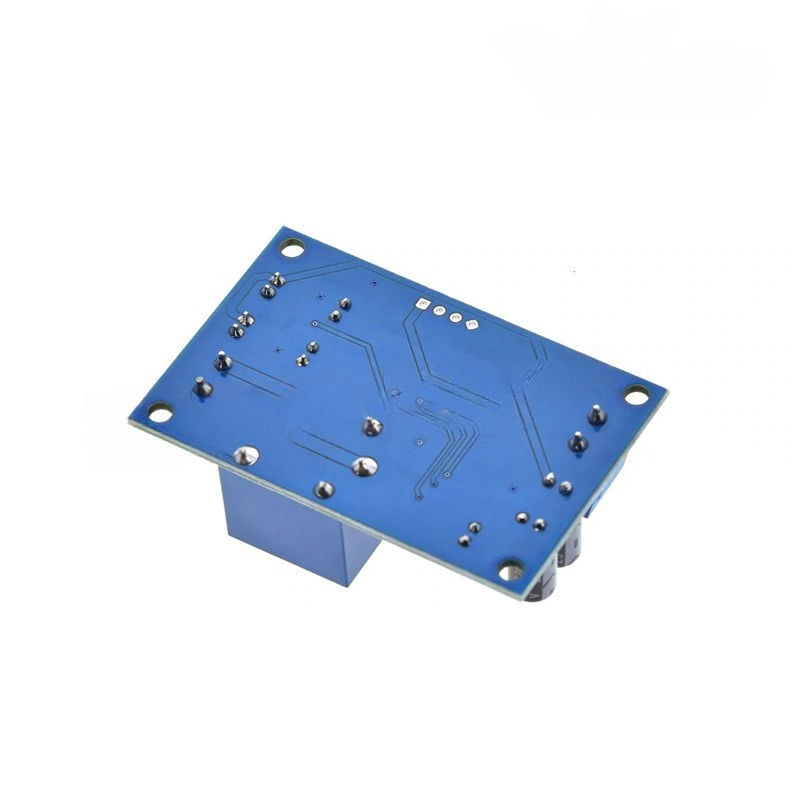

El XH-M203 Controlador de Nivel de Agua Automático 10A es un módulo electrónico diseñado para controlar de forma automática bombas de agua, tanques y cisternas mediante sensores de nivel, siendo alimentado por 12 V AC/DC. Funciona detectando el nivel del agua a través de dos flotadores en el depósito: uno para el nivel bajo y otro para el nivel alto. Cuando el nivel cae por debajo del flotador inferior, el módulo activa la salida de relé para encender la bomba; cuando el nivel llega al sensor máximo, desactiva la salida y apaga la bomba. Su relé integrado soporta hasta 10A, lo que permite conectar directamente cargas de corriente alterna como bombas.
El XH-M203 Controlador de Nivel de Agua Automático 10A se utiliza principalmente en sistemas de llenado automático de depósitos donde se requiere mantener un nivel constante y seguro de agua. Sus aplicaciones incluyen el control de bombas en cisternas y tinacos domésticos, automatización de tanques de almacenamiento, sistemas de riego por gravedad, llenado de bebederos para ganado, fuentes decorativas, sistemas de enfriamiento con agua y equipos industriales que necesitan circulación constante del líquido.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo del Producto: XH-M203.
- Voltaje de Funcionamiento: AC/DC 12V.
- Tipo de Salida: Relevador
- Corriente Máxima de Salida:
- 10 A – 250 VAC.
- 10 A – 30 VDC.
- 10 A – 125 VAC.
- 10 A – 28 VDC.
- Tipo de Control: Automático.
- Orificios para Tornillos: M3.

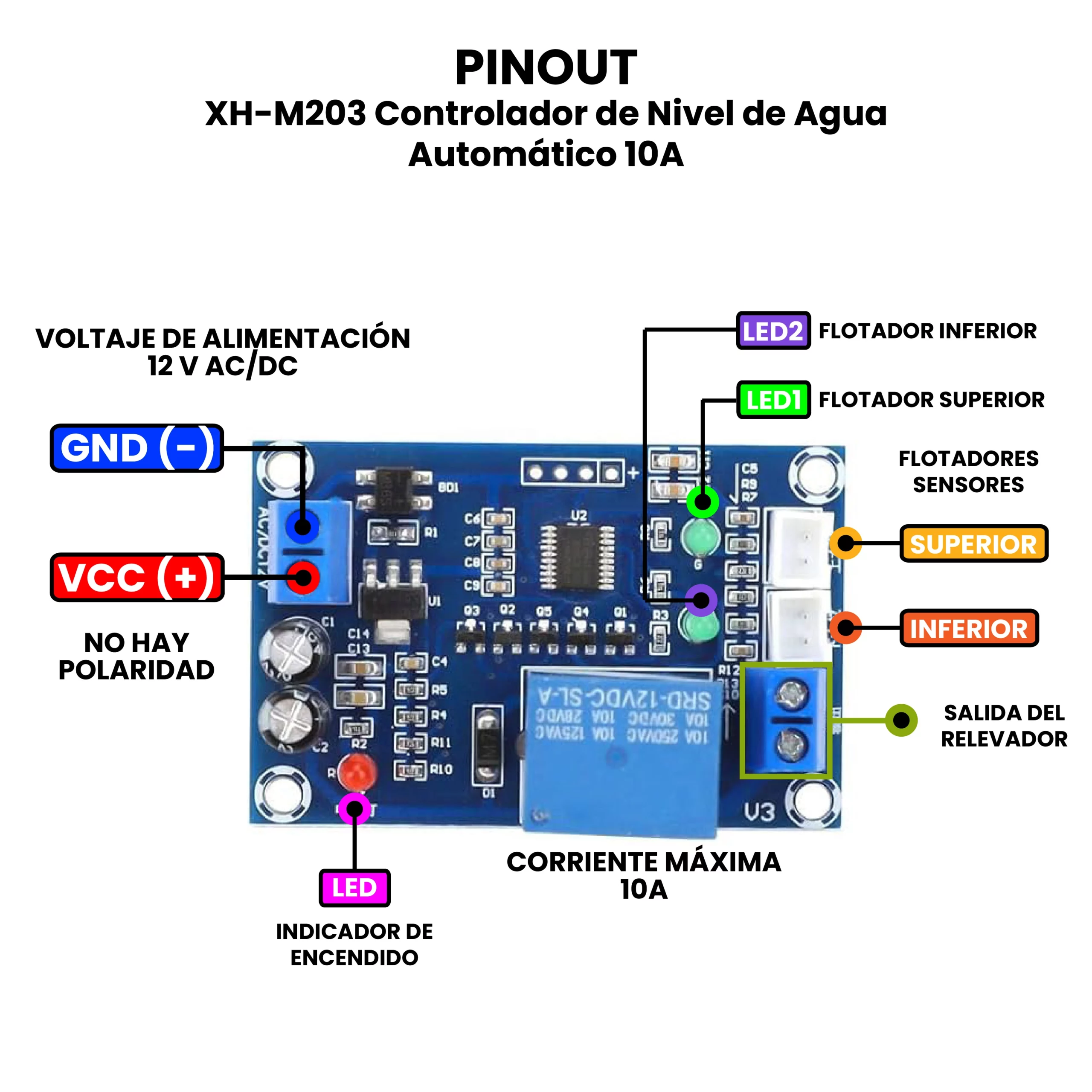

- Leds Indicadores:
- Flotador Superior.
- Flotador Inferior.
- Encendido.

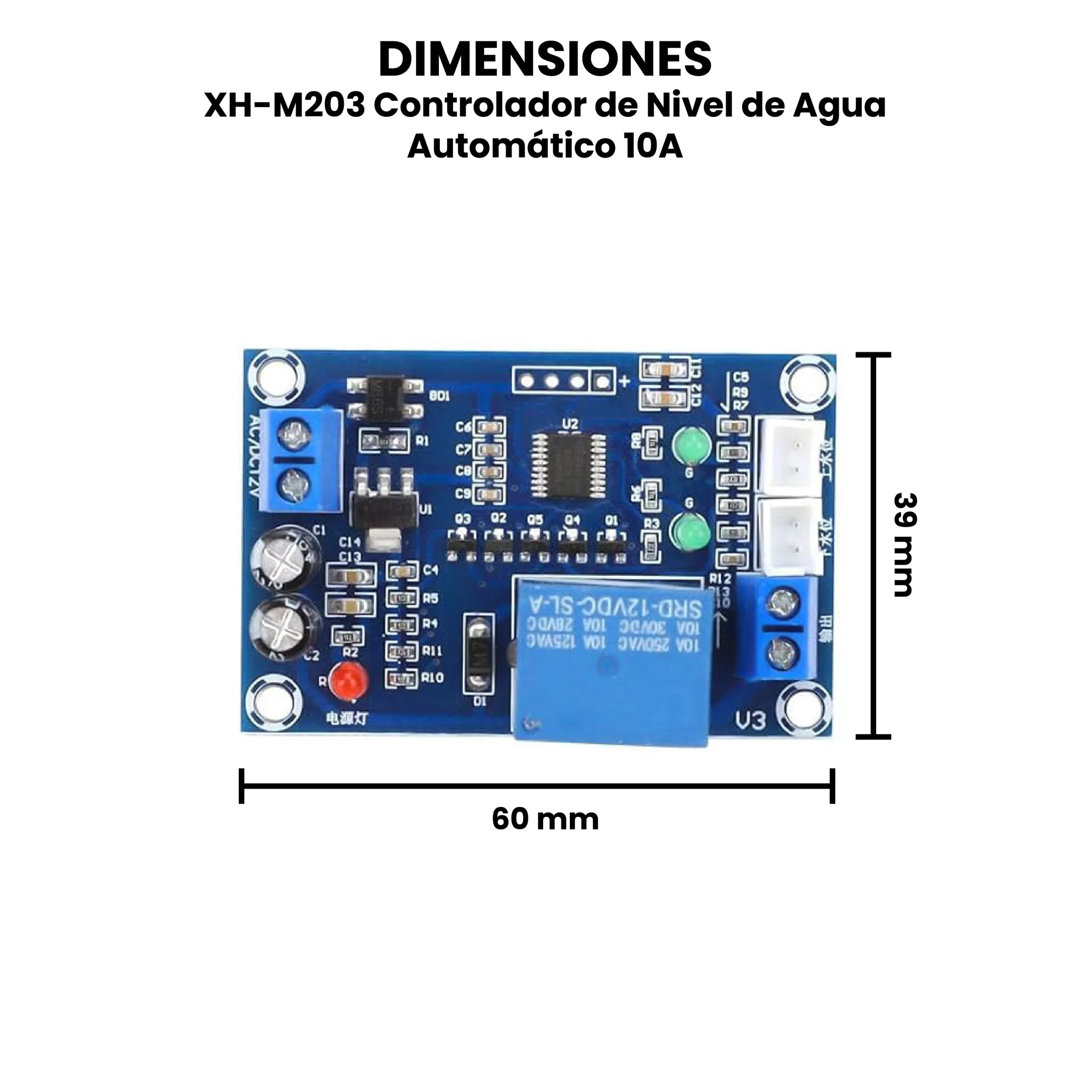

- Dimensiones: 60 mm x 39 mm x 12 mm.
- Peso: 22 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Lógica de Funcionamiento.
Estado de Llenado: Cuando el Flotador Inferior se encuentra NA (Normalmente Abierto) es decir, el nivel de agua está en crítico, se activa la bomba de agua, esté después de un tiempo cambiará a NC (Normalmente Cerrado), la bomba no cambiará de estado, hasta que detecte que el Flotador Superior cambie su estado de NA a NC, es decir, que detecta el nivel de agua, teniendo un nivel óptimo.
Estado de Vaciado: Cuando el Flotador Superior se encuentra NA (Normalmente Abierto), es decir, el nivel de agua baje del óptimo, no activará la bomba; de forma paralela el Flotador Inferior estará en NC, hasta que baje de ese nivel cambia a NA y en ese momento activa la bomba para llenado, repitiendo el ciclo.

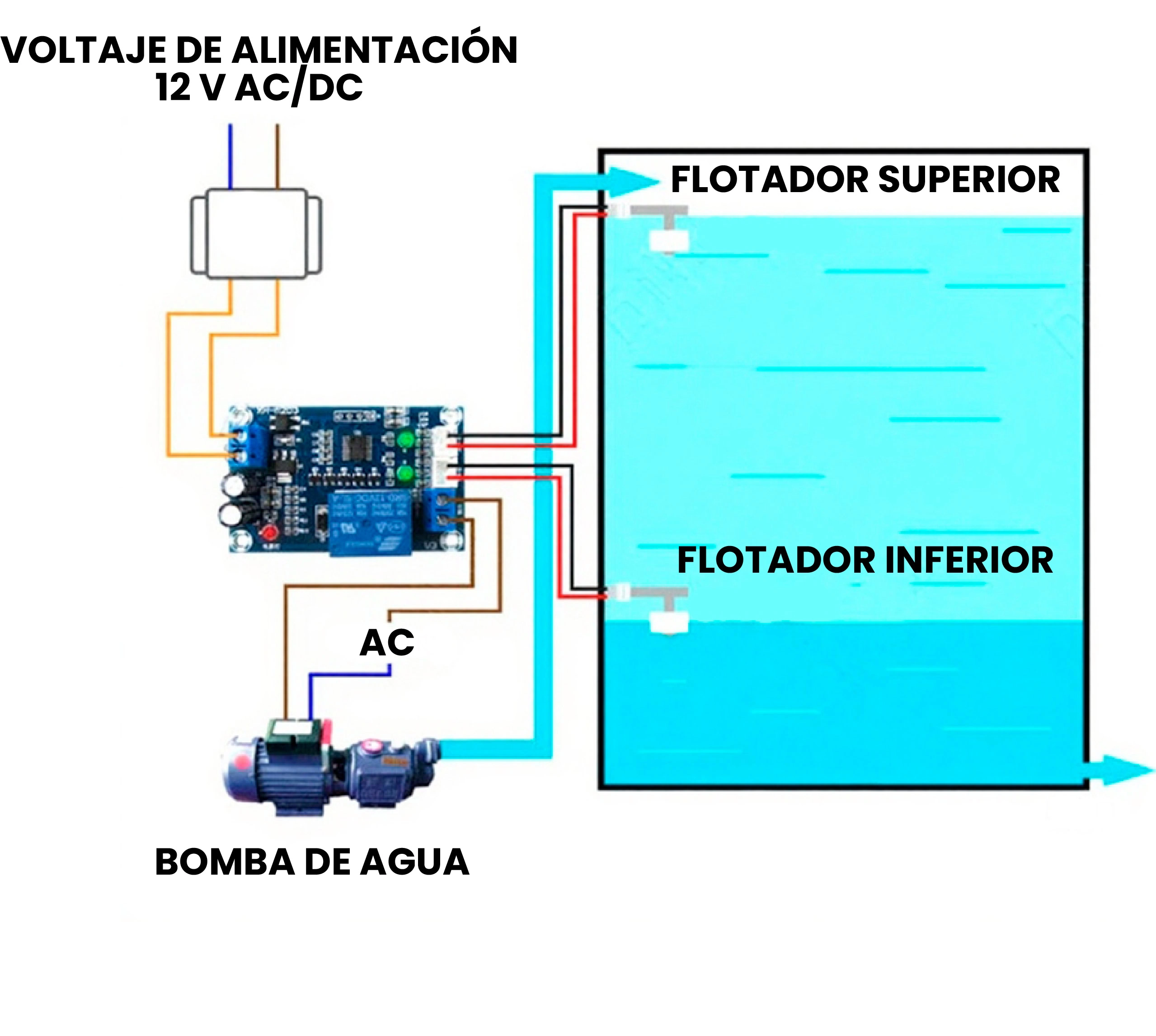

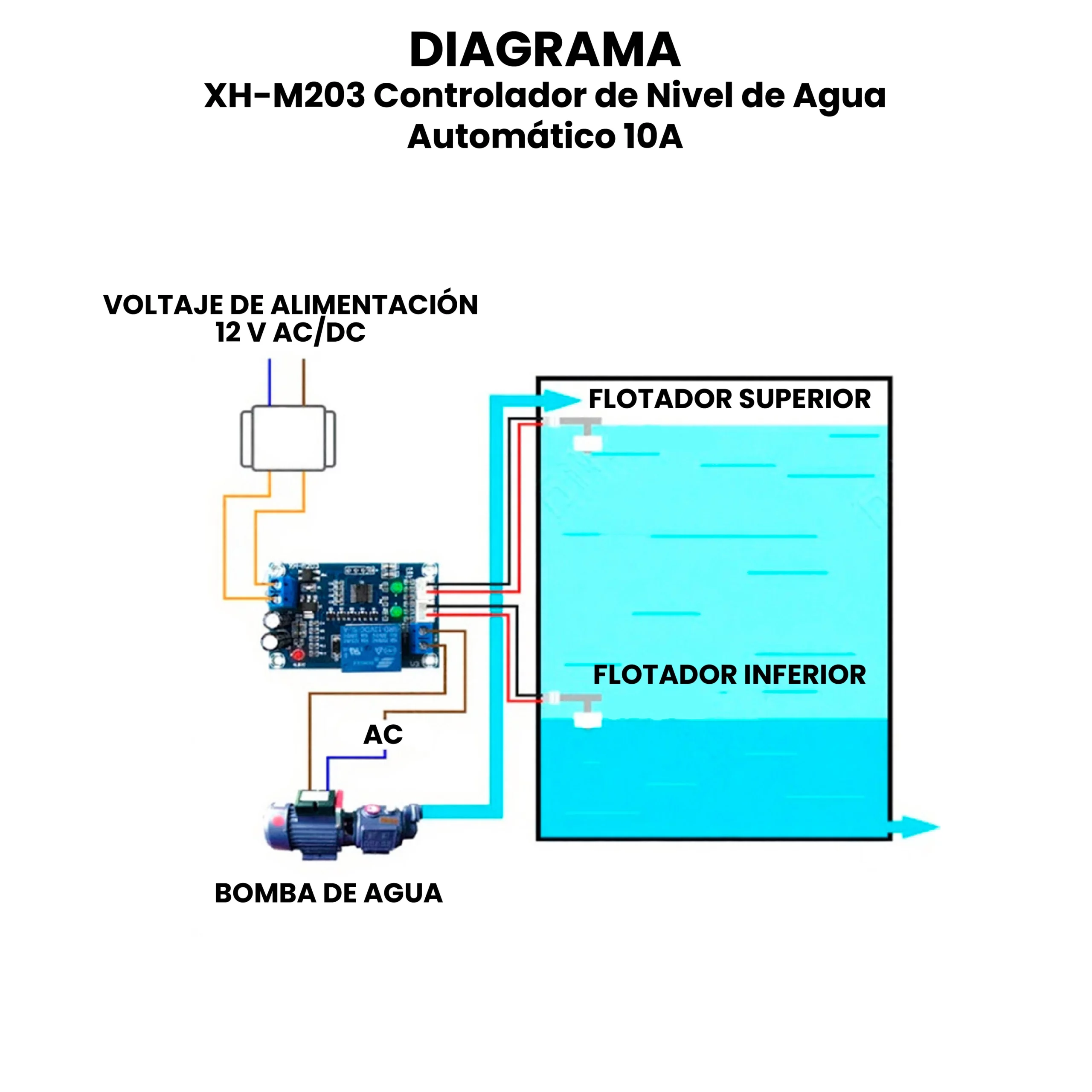

Diagrama de Conexión.
