WEAH-T-5 Tweeter Crossover 40W Tipo A 2.2UF

INFORMACIÓN

El WEAH-T-5 Tweeter Crossover 40W Tipo A 2.2 µF es un filtro pasivo diseñado específicamente para proteger y optimizar el rendimiento de los tweeters en sistemas de audio. Funciona como un divisor de frecuencia de primer orden, empleando un condensador de 2.2 microfaradios para bloquear las frecuencias graves y medias que podrían dañar el tweeter, permitiendo únicamente el paso de las frecuencias altas. De esta manera, el tweeter reproduce sonidos agudos, más claros y definidos, mientras se evita la distorsión y el desgaste prematuro. Su diseño compacto en placa PCB con condensador y bobina integrados soporta hasta 40 W de potencia, lo que lo hace adecuado para altavoces de 4 Ω a 8 Ω.

El WEAH-T-5 Tweeter Crossover 40W Tipo A 2.2 µF se utiliza en sistemas de sonido para mejorar la calidad de reproducción de las frecuencias agudas y proteger los tweeters contra señales de baja frecuencia que podrían dañarlos. Es comúnmente empleado en bafles caseros, sistemas de audio para automóviles, altavoces portátiles, proyectos de sonido DIY y reparaciones de cajas acústicas, donde se requiere separar de manera eficiente el rango de agudos del resto de frecuencias. También se usa para actualizar o modificar equipos de audio, añadiendo un filtrado más limpio, en configuraciones de 2 o más vías, optimizando el balance tonal y evitando distorsiones causadas por la mezcla de frecuencias graves en el tweeter.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: WEAH-T-5 (Tipo A, 2.2 µF).
• Tipo de circuito: Crossover pasivo de primer orden para tweeter (filtro paso alto).
• Condensador: 2.2 µF, tipo poliéster (film), no polarizado.
• Inductor: Bobina de núcleo con material de cobre libre de oxígeno (oxygen-free).

• Rango de frecuencias: Aproximadamente 2,400 Hz a 22,000 Hz.

• Potencia máxima soportada: Hasta 40 W.
• Impedancia compatible: De 2 Ω a 4 Ω (otros listados indican también hasta 8 Ω).
• Tolerancia de potencia: ± 3 %.
• Placa PCB: Fabricada en material ignífugo, con pistas de cobre grueso y soldaduras sólidas.

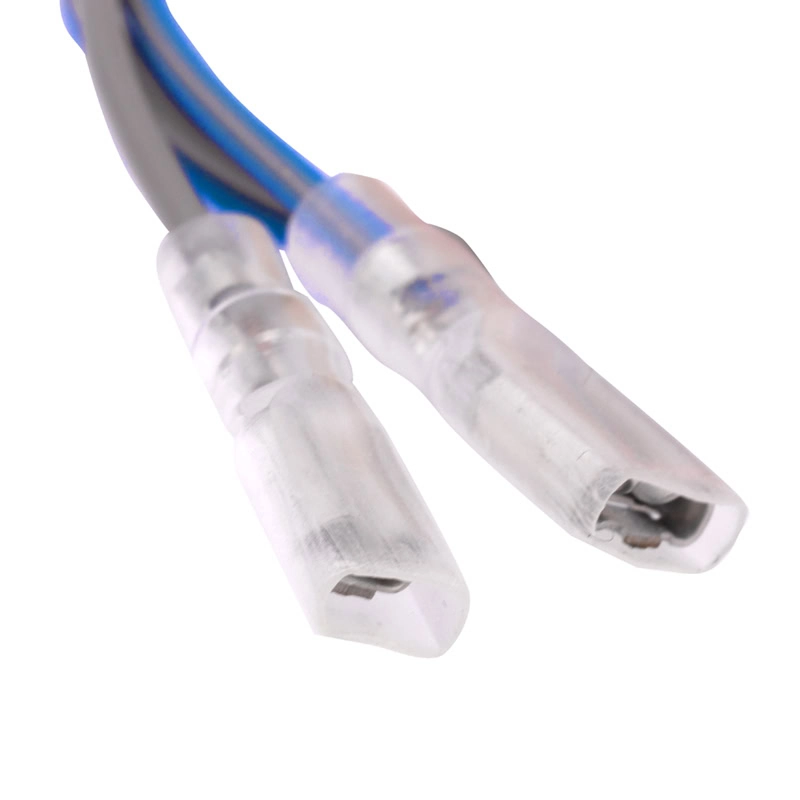

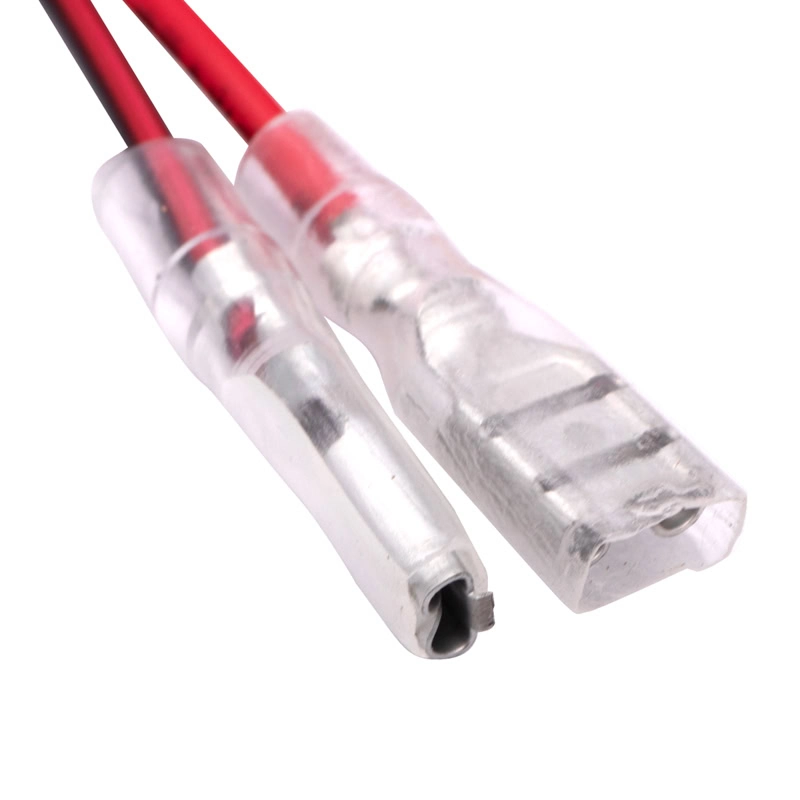

• Longitud de Cables: 20 cm aproximadamente.
• Dimensiones: 50 mm x 25 mm x 20 mm.
• Peso: 21 g.

---

DOCUMENTACIÓN Y RECURSOS

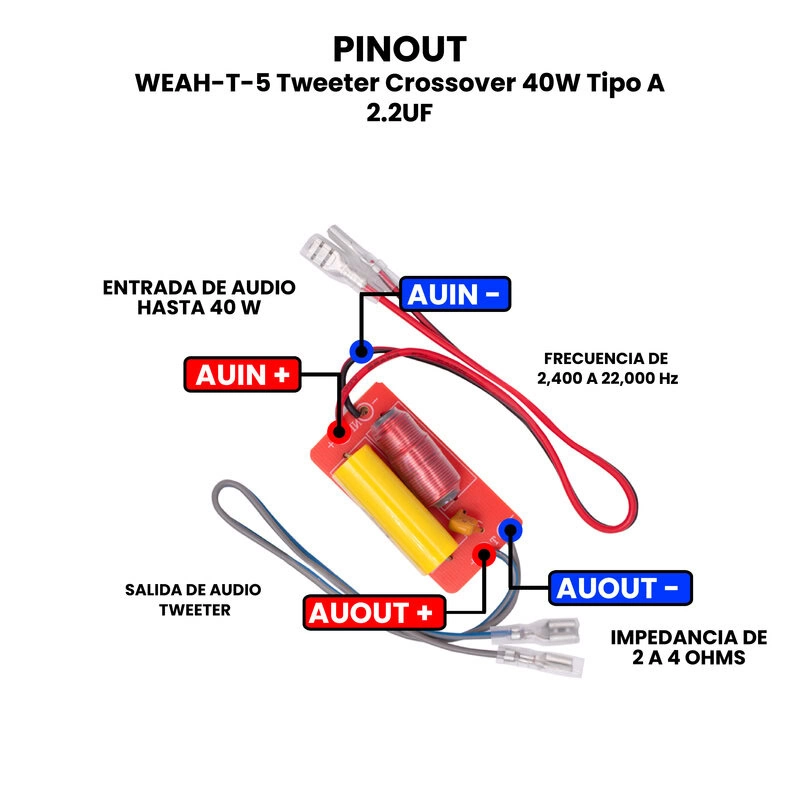

• Pinout

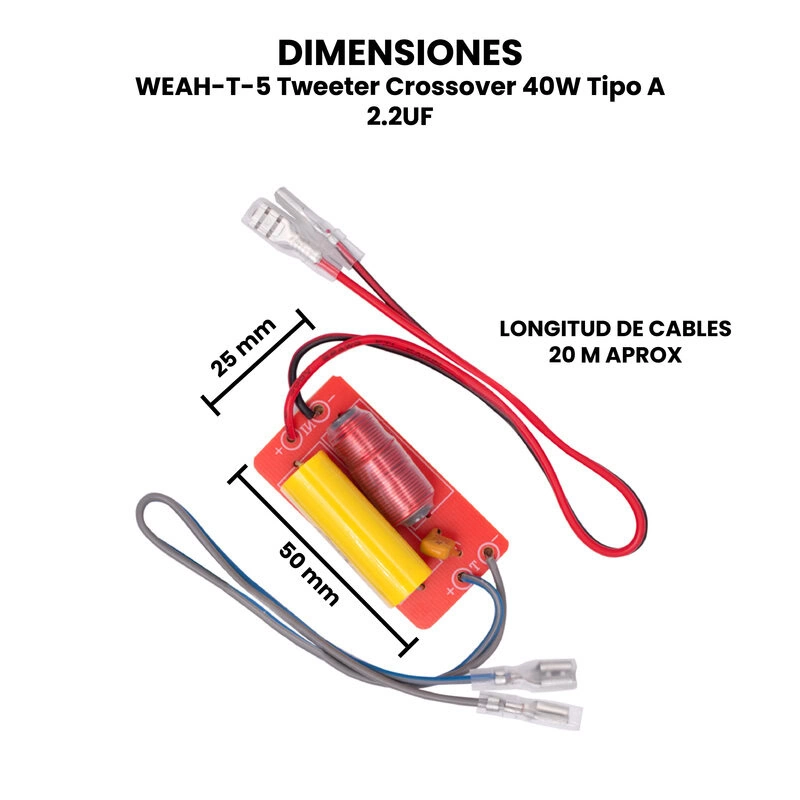

• Dimensiones

---

INFORMACIÓN ADICIONAL

¿Cómo probar el WEAH-T-5 Tweeter Crossover 40W Tipo A 2.2UF?

Materiales Necesarios

• WEAH-T-5 Tweeter Crossover 40W Tipo A 2.2UF.
• Amplificador o generador de señales.
• Altavoz tweeter conocido y en buen estado para pruebas.
• Resistencias de descarga (10 kΩ) y cables / pinzas cocodrilo.
• Soldador (si necesitas desoldar para mediciones in-circuit).
• Protección ocular y tapones para oídos.

Precauciones

• Trabaja con el equipo desconectado de amplificadores o corriente.
• Descarga el condensador antes de manipularlo usando una resistencia de ~10 kΩ entre sus bornes (aunque 2.2 µF es pequeña, es buena práctica).
• Empieza siempre con volumen muy bajo en pruebas con amplificador para no quemar el tweeter.
• Si no estás cómodo desoldando componentes, realiza solo pruebas externas (continuidad/funcional).

Identificar y Desconectar.

1. Localiza los cables/terminales: rojo/negro = entrada (IN); azul/gris = salida al tweeter (OUT) (según lo identificado antes).
2. Desconecta completamente el crossover del sistema (ni amp ni altavoz conectado).

Prueba Funcional.

A. Preparación

• Conecta la entrada del crossover al generador de señales o a la salida de un amplificador pequeño.
• Conecta la salida del crossover al tweeter conocido.
• Empieza con volumen muy bajo y sube poco a poco en ráfagas cortas.

B. Pruebas prácticas

• Reproduce tonos puros (sine) en estas frecuencias de prueba: 1 kHz, 4 kHz, 8 kHz, 12 kHz, 16 kHz.
  • Esperado: en frecuencias bajas (1 kHz) el tweeter no debe sonar (o muy bajo).
  • En frecuencias altas (8–16 kHz) el tweeter sí debe sonar claro.
• Usa barridos (sweep) de 500 Hz → 20 kHz y observa en qué zona el volumen del tweeter cae ~3 dB (aprox. frecuencia de corte).
• Si tienes osciloscopio: inyecta una señal conocida (ej. 1 Vpp) y mide la salida del crossover; compara amplitud vs frecuencia.

Consejo de protección: mantén los tonos en ráfagas cortas (<5 s) y a volumen reducido para no estresar el tweeter.

Calcular la Frecuencia de Corte Aproximada.

La fórmula para un filtro pasa-altos de 1er orden (serie C con carga R) es:

Donde C = 2.2 µF = 2.2 × 10⁻⁶ F y R es la impedancia del tweeter (ej.: 4 Ω o 8 Ω).

Cálculos paso a paso:

Para R = 4 Ω.

• 2 × π = 6.28.
• 6.28 × 4 = 25.13.
• 25.13 × 2.2×10⁻⁶ = 5.52×10⁻⁵
• Fc = 1/5.52×10−5 ≈ 18085.8 Hz  ≈ 18.1 kHz.

Para R = 8 Ω.

• 2 × π = 6.28.
• 6.28 × 8 = 50.26.
• 50.26 × 2.2×10⁻⁶ = 1.10×10-4.
• Fc = 1/1.10×10−4 ≈ 9 042.9 Hz ≈ 9.04 kHz.

Interpretación: con 2.2 µF el punto de corte está en rango alto (≈9 kHz si el tweeter es 8 Ω, ≈18 kHz si es 4 Ω). Si tu tweeter suena en frecuencias más bajas (ej. 2–4 kHz) es probable que el tweeter tenga además una bobina/otra topología — por eso la prueba funcional (sweep) es clave.

---
