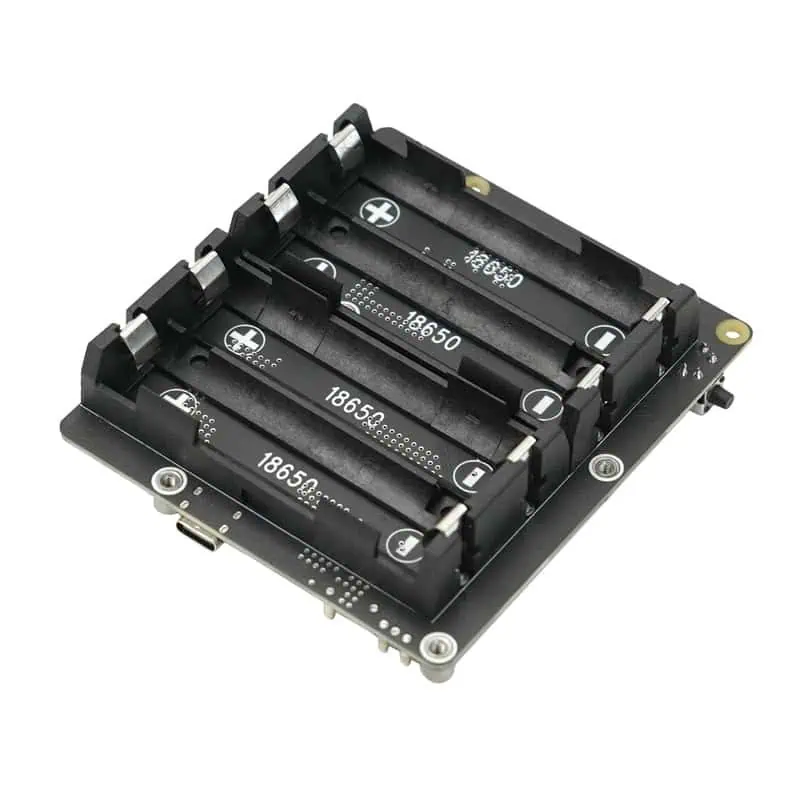

UPS HAT 18650 5.1V 5A para Raspberry Pi 5 FIT0992

INFORMACIÓN

El UPS HAT 18650 5.1V 5A para Raspberry Pi 5 (FIT0992) es una tarjeta de expansión diseñada para proporcionar alimentación ininterrumpida (UPS) a la Raspberry Pi 5. Utiliza baterías 18650 de litio como respaldo energético y entrega una salida estable de 5.1V hasta 5A, suficiente para alimentar la Raspberry Pi y sus periféricos. Este módulo se conecta directamente a la placa mediante pogo pins, evitando cables adicionales y permitiendo una instalación limpia y compacta.

Su sistema de gestión inteligente de energía monitorea el estado de alimentación y cambia automáticamente a la batería cuando ocurre un corte de energía o falla del adaptador, manteniendo el funcionamiento del sistema. Además, incluye monitoreo del nivel de batería, indicadores LED, control mediante GPIO e I2C y apagado seguro cuando la batería es baja, lo que lo hace ideal para proyectos móviles, sistemas embebidos, monitoreo remoto o aplicaciones que requieren operación continua sin interrupciones.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: UPS HAT (fuente de alimentación ininterrumpida)
• Marca: DFROBOT
• Matrícula: FIT0992
• Compatibilidad: Raspberry Pi 5
• Voltaje de entrada: 6 – 18 V DC (recomendado 12 V / 3 A)
• Salida UPS: 5 V ±5% (hasta 5 A)
• Corriente de carga de batería: 2.3 – 3.2 A máx.
• Voltaje de carga final de batería: 4.23 V
• Umbral de recarga: 4.1 V

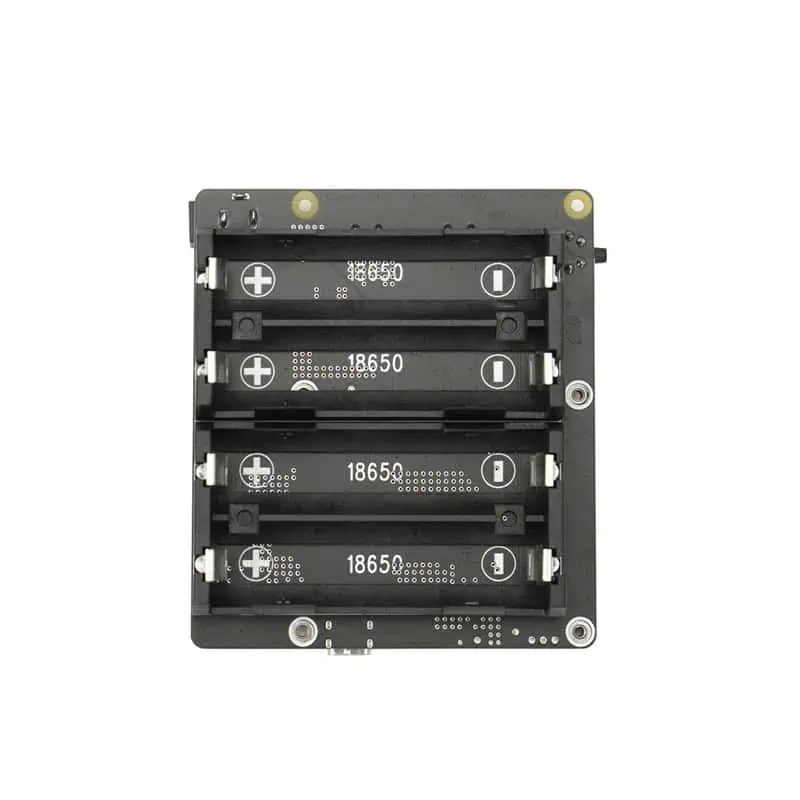

• Tipo de batería: 18650 Li-ion (hasta 4 baterías, no incluidas)
• Indicadores: LEDs para nivel de batería y estado de alimentación
• Interfaz de comunicación: I2C para monitoreo del nivel de batería

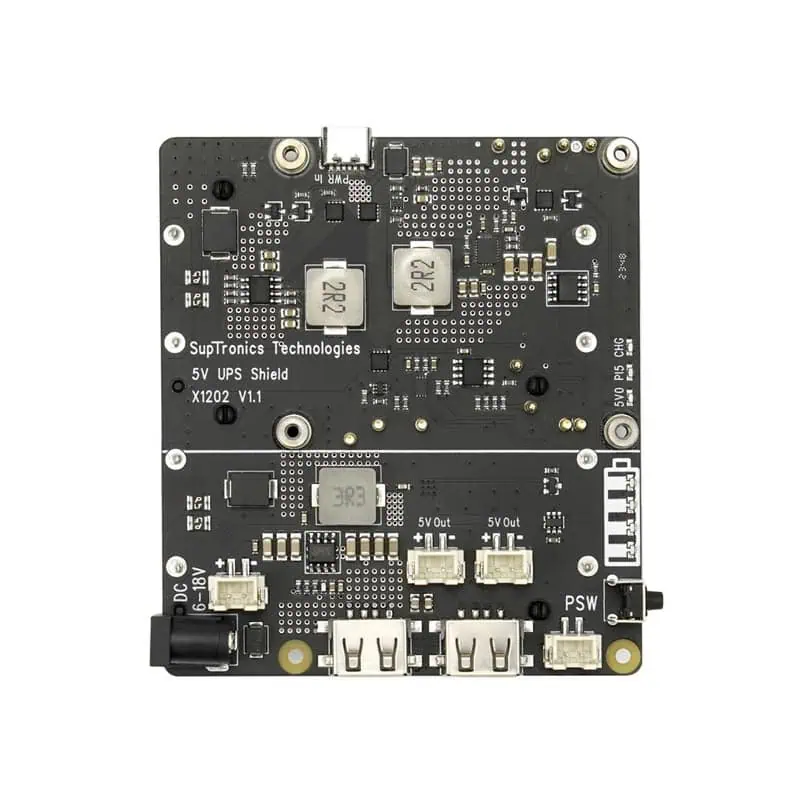

• Conectores:
  • Jack DC 5.5 × 2.1 mm para alimentación

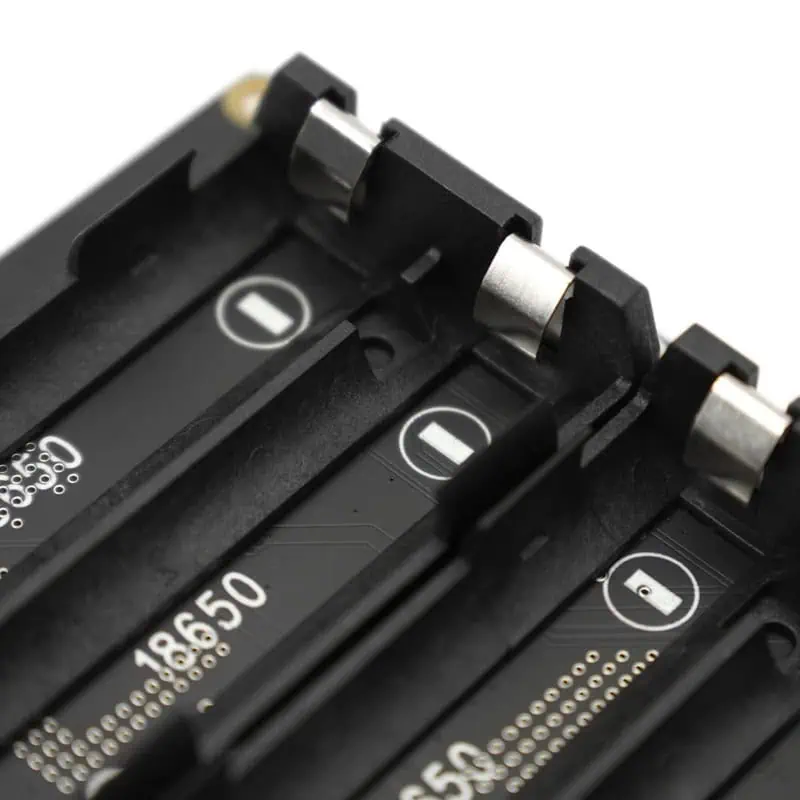

  • Soporte para baterías 18650
  • 2 conectores de salida 5V (XH2.54 de 2 pines)
  • 2 puertos USB tipo A para salida de energía
  • Conector para botón de encendido externo (XH2.54-2P)
  • Método de conexión a Raspberry Pi: Pogo pins (sin cables adicionales)
• Funciones de gestión de energía:
  • Cambio automático entre adaptador y batería
  • Detección de pérdida de energía
  • Apagado seguro por batería baja
  • Encendido automático al restaurar la energía
• Dimensiones: 97.4 mm x 85 mm
• Peso: 115 g

DOCUMENTACIÓN Y RECURSOS

• Wiki

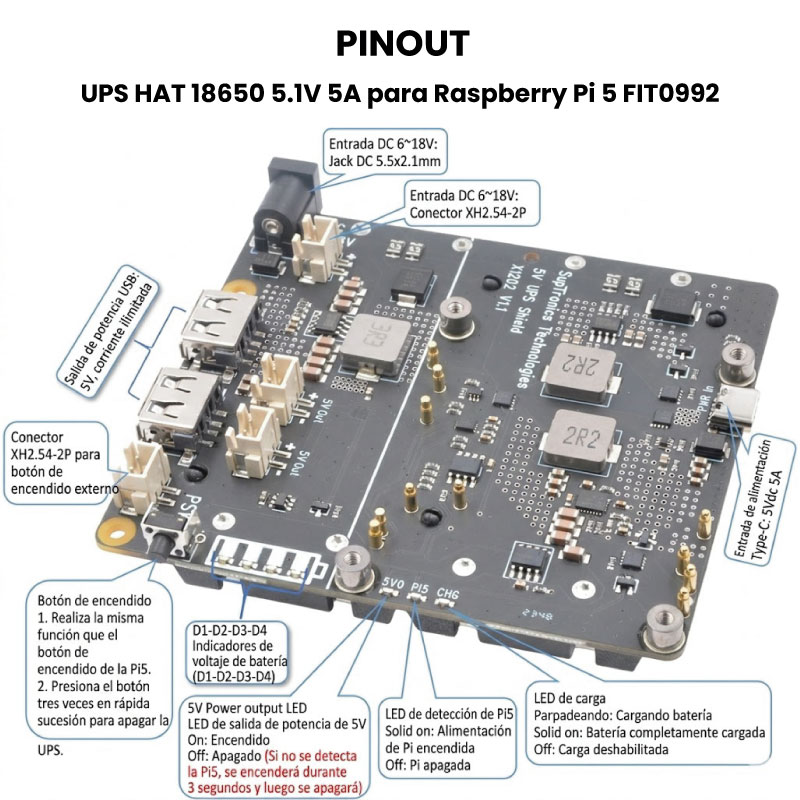

• Pinout

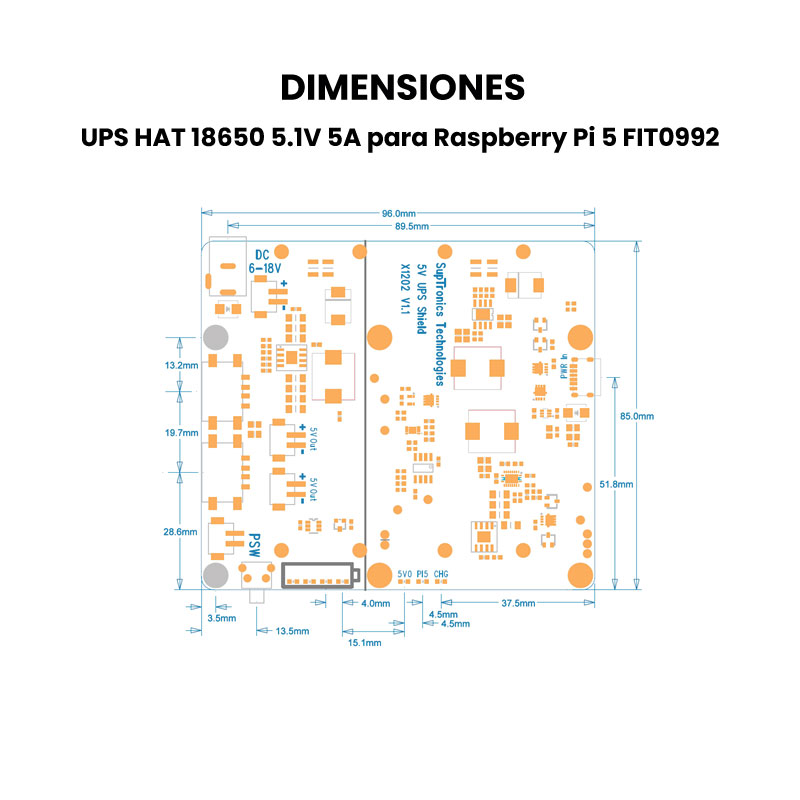

• Dimensiones

INFORMACIÓN ADICIONAL

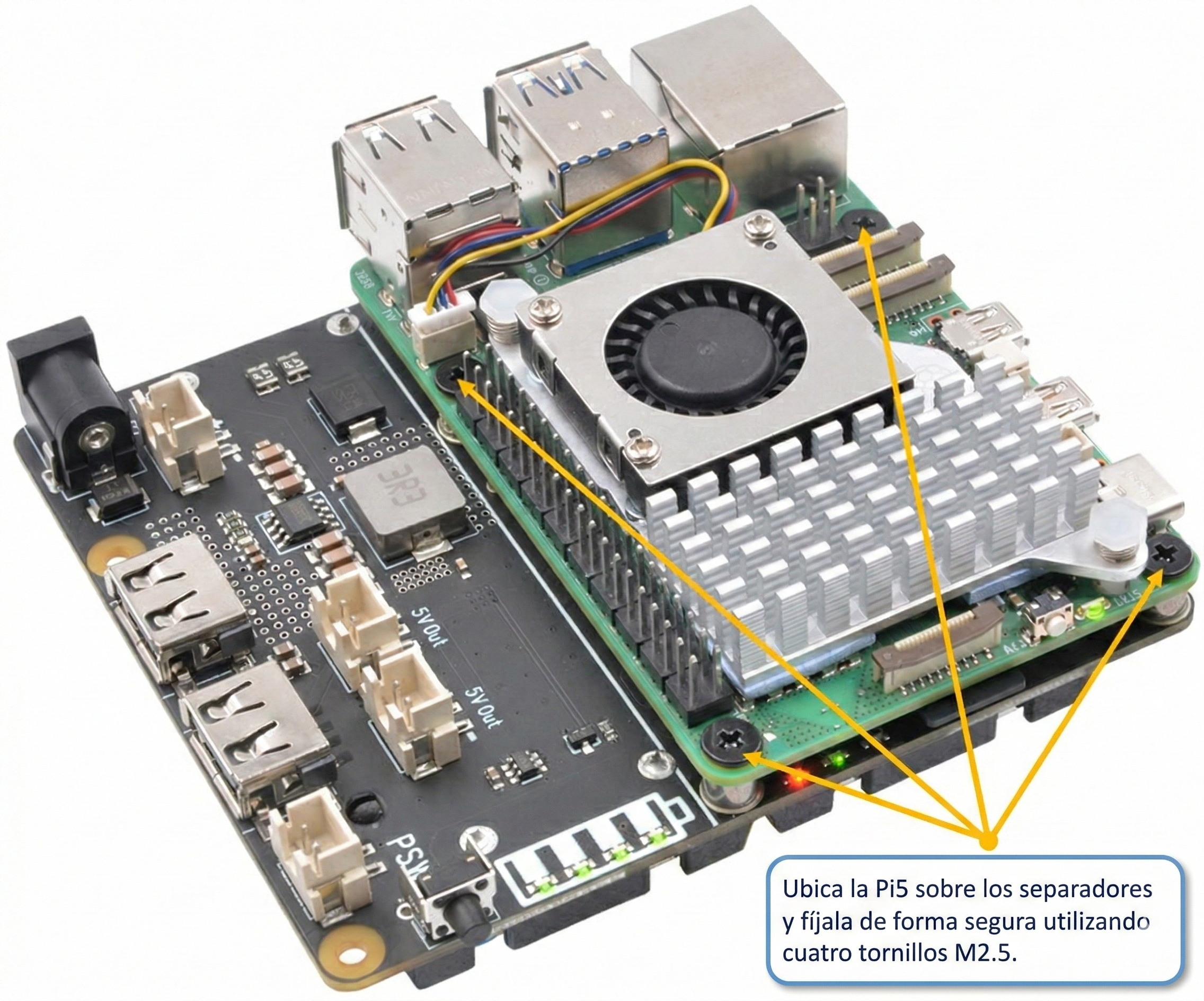

Instalación

Aplicaciones

• Sistemas embebidos con Raspberry Pi 5, donde se requiere mantener el equipo encendido ante cortes de energía.
• Servidores domésticos o NAS basados en Raspberry Pi, evitando apagados inesperados que puedan dañar datos o el sistema.
• Proyectos IoT y monitoreo remoto, donde la Raspberry Pi debe continuar operando aun cuando falle la alimentación principal.
• Equipos de monitoreo o registro de datos (data logging) en campo o exteriores.
• Robótica y vehículos inteligentes, como smart cars o robots móviles alimentados por baterías.
• Estaciones portátiles con Raspberry Pi, utilizadas en proyectos educativos, makers o laboratorios móviles.
• Sistemas de vigilancia o cámaras basadas en Raspberry Pi, que requieren continuidad de energía.
• Instalaciones en exteriores o equipos autónomos, donde el sistema debe funcionar incluso si se interrumpe la alimentación principal.

Recomendaciones de uso

• Utilizar baterías 18650 de buena capacidad y del mismo tipo, preferentemente del mismo fabricante y nivel de carga para evitar desbalances.

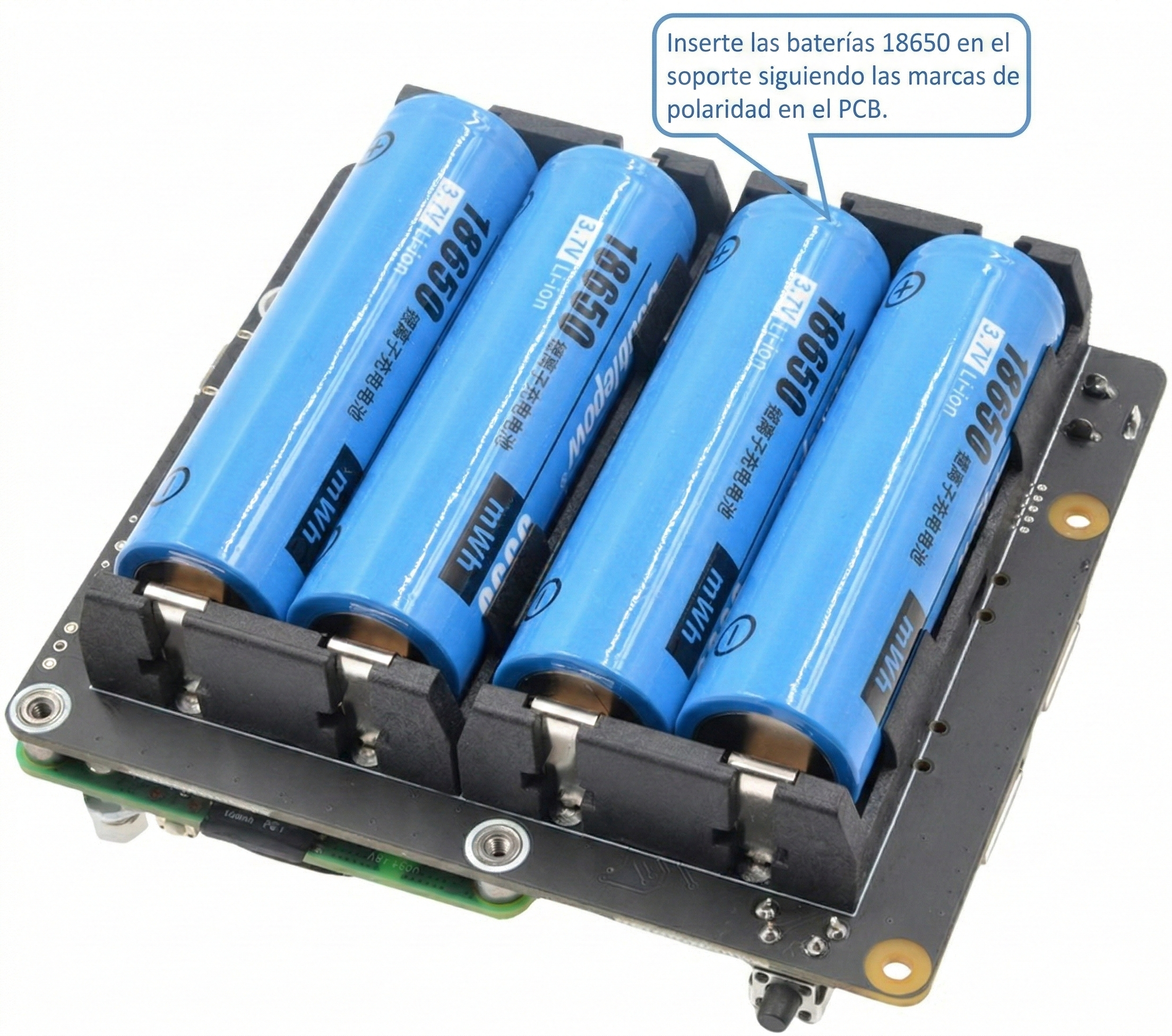

• Verificar la polaridad correcta de las baterías antes de colocarlas en el módulo para evitar daños en el circuito.
• Alimentar el módulo con un adaptador de corriente adecuado (recomendado 12V / 3A) para asegurar una carga correcta de las baterías y un funcionamiento estable del sistema.
• Asegurarse de que el UPS HAT esté correctamente alineado con los pogo pins de la Raspberry Pi 5 para garantizar una buena conexión eléctrica.
• Evitar sobrecargar las salidas de 5V, especialmente si se conectan periféricos adicionales a la Raspberry Pi.
• Mantener el módulo en un lugar ventilado, ya que durante la carga o descarga de las baterías puede generarse calor.
• Utilizar la interfaz I2C o los indicadores LED para monitorear el nivel de batería y el estado de alimentación del sistema.
• Configurar un apagado seguro en el sistema operativo de la Raspberry Pi cuando el nivel de batería sea bajo, evitando la corrupción de datos.
• No utilizar baterías dañadas, infladas o de procedencia desconocida, ya que pueden afectar el rendimiento del módulo o generar riesgos.
