UNIT Placa de Expansión para NodeMCU ESP8266

INFORMACIÓN

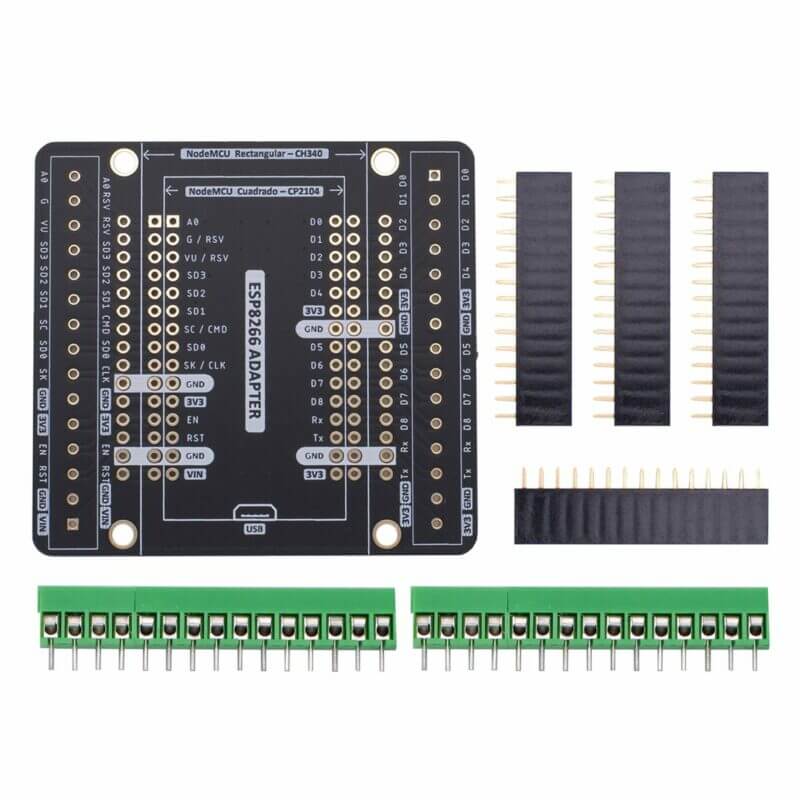

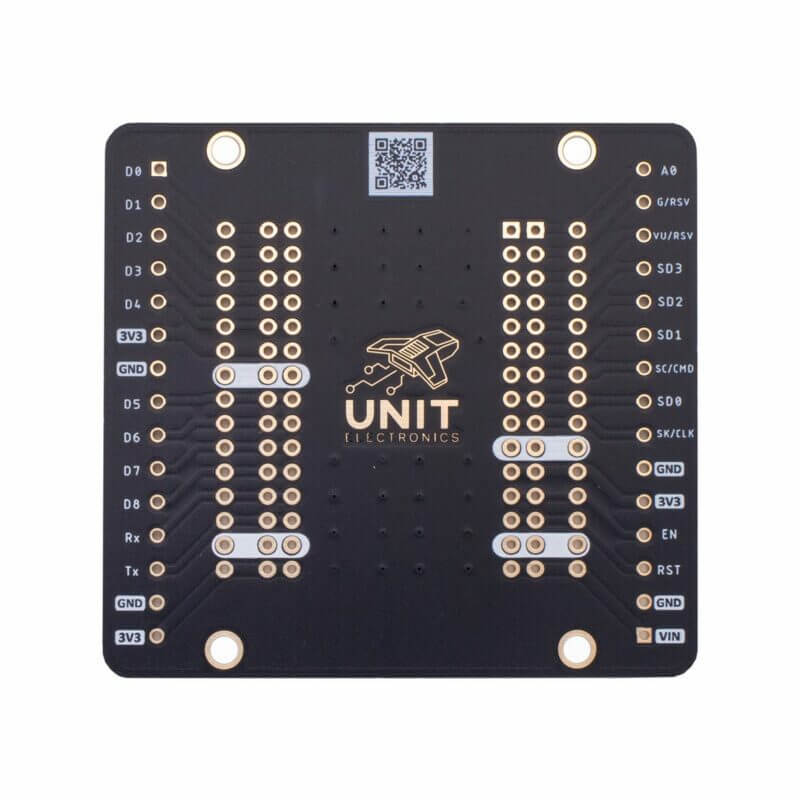

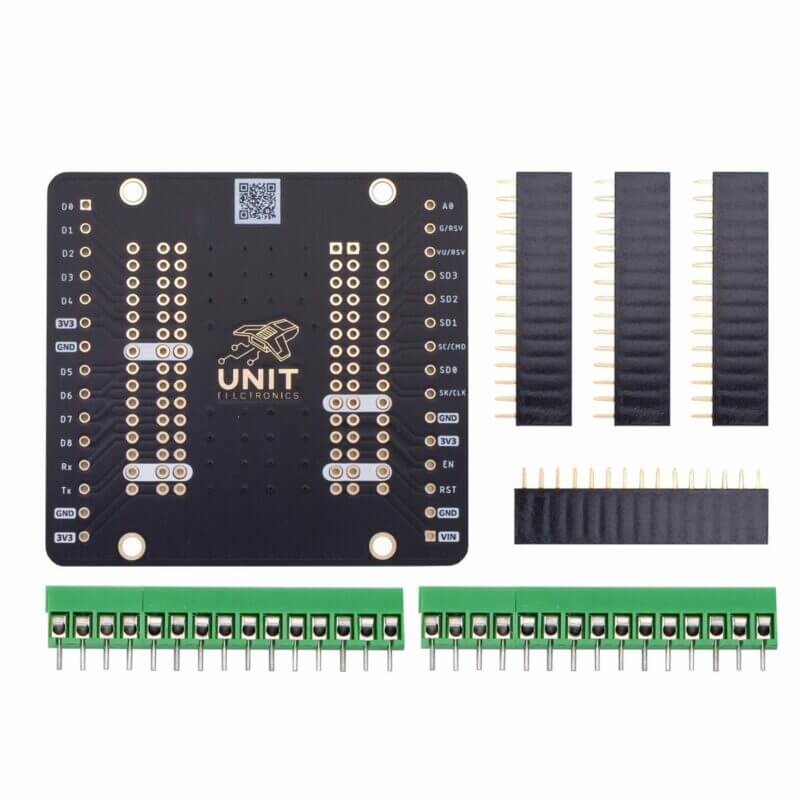

UNIT Placa de Expansión para NodeMCU ESP8266, te ayudará a tener fácil acceso a todos los pines de las placas de desarrollo NodeMCU, compatible con la versión rectangular y cuadrada. Incluye conectores clemas o boneras para interconectar de forma rápida y sencilla, módulos, sensores, actuadores y más, también incluye 2 tiras headers hembra que podrás soldar en la placa PCB de acuerdo a la versión de NodeMCU a utilizar, antes de soldar estas tiras verifica la serigrafía de la placa pcb la cual indica el tamaño y los pines para cada placa NodeMCU. También incluye otras 2 tiras header hembra que puedes soldar en la columna de pines que están cerca de los barrenos para tener fácil conexión a los pines de la NodeMCU con cables dupont macho.

Facilita la creación de proyectos o prototipos de IOT con esta tarjeta de expansión.

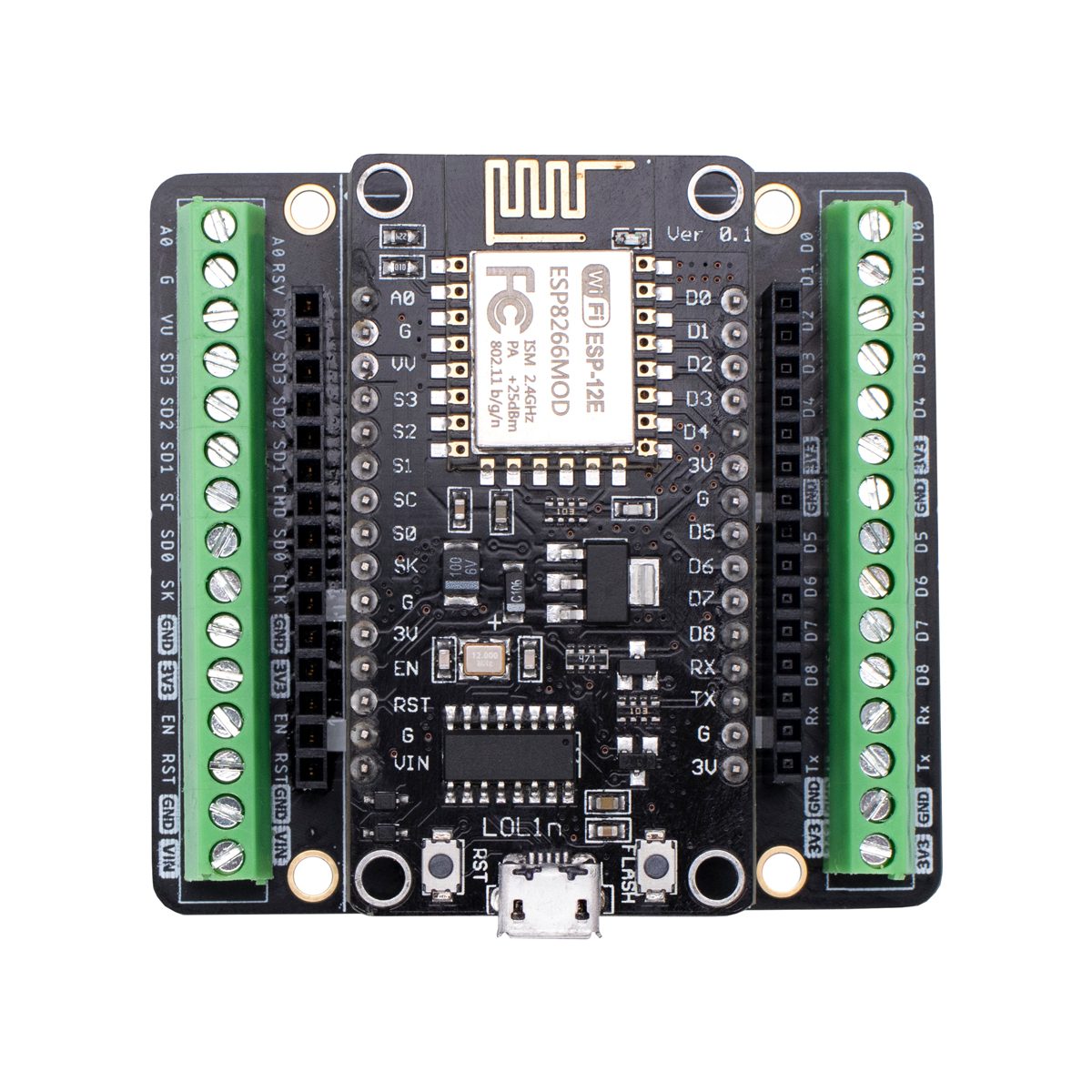

*Nota: La Placa de expansión no viene soldada ni incluye ESP8266, las imágenes donde se muestra la tarjeta soldada y con ESP8266 son de referencia

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Tipo: Placa de Expansión para NodeMCU
• Color PCB: Negro
• Compatible con NodeMCU Cuadrado y Rectangular
• Dimensiones: 62mm x 58mm Aprox.
• 4 Barrenos de sujeción con diámetro de 3mm
• Peso: 30g

Incluye:

• 4 Tiras Header Hembra de 1×15
• 2 Borneras de 15 pines Tiras Header Hembra

DOCUMENTACIÓN Y RECURSOS

• Esquemático

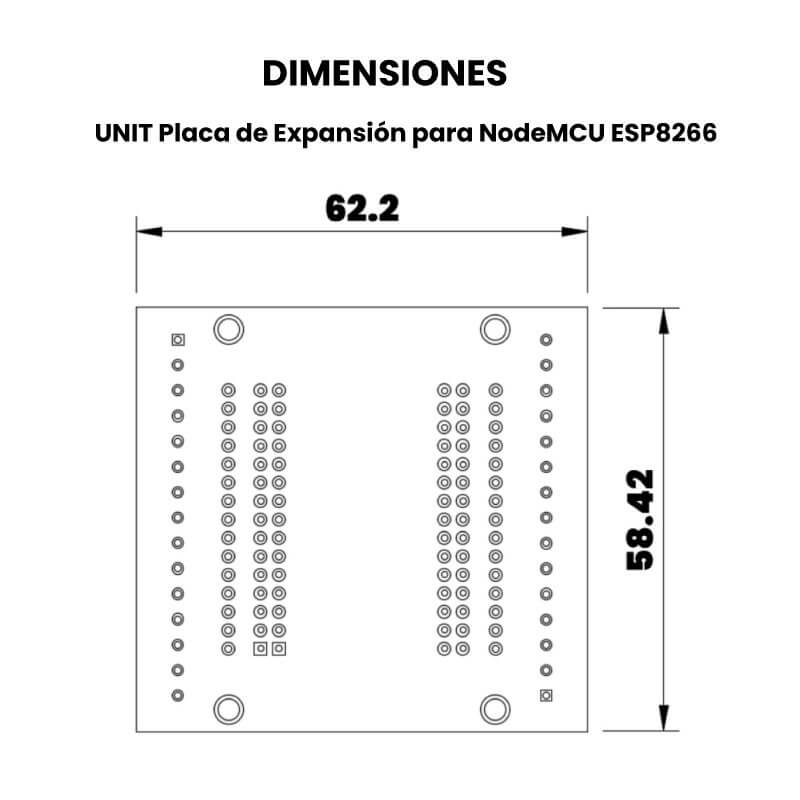

• Dimensiones

INFORMACIÓN ADICIONAL

¿Con cuantas tarjetas es compatible la placa de expansión?

La UNIT Placa de Expansión para NodeMCU ESP8266 es compatible con la versión rectangular y cuadrada. Para poder utilizar ambas versiones necesitas adquirir por separado tiras header hembra para los puertos de la otra tarjeta ESP8266.

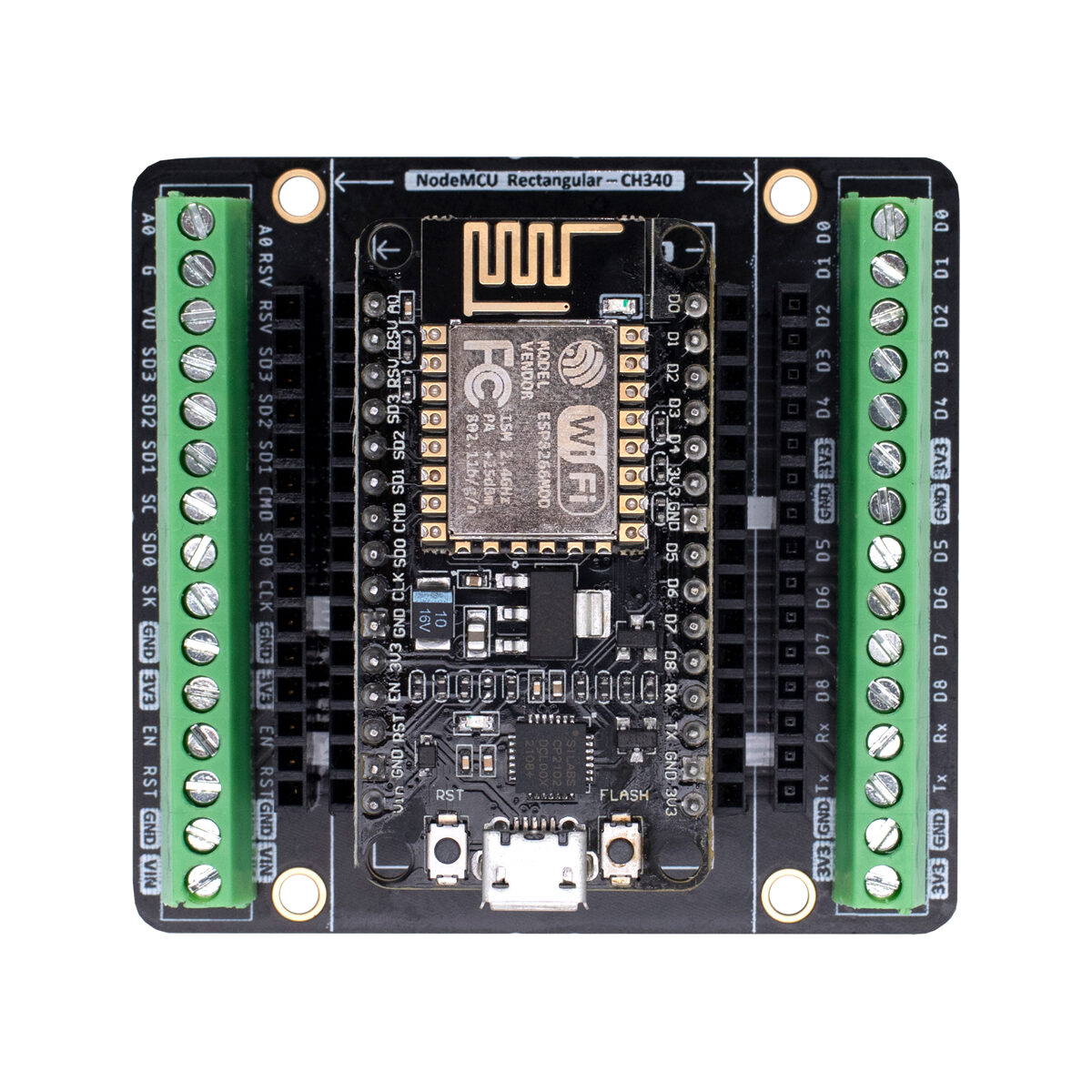

Versión Rectangular	Versión cuadrada
