TPA3116 Amplificador Digital

$ 431.00

11 disponibles

CANTIDAD	PRECIO
10 piezas	$ 400.56
15 piezas	$ 374.55
25 piezas	$ 351.72

SKU: AR2937 Categorías: AUDIO, MÓDULOS Etiquetas: amplificador, amplificadores, audio, Automotriz, digital, DIY, miniamplificador, MODULO AMPLIFICADOR, sistemas, TPA3116

INFORMACIÓN

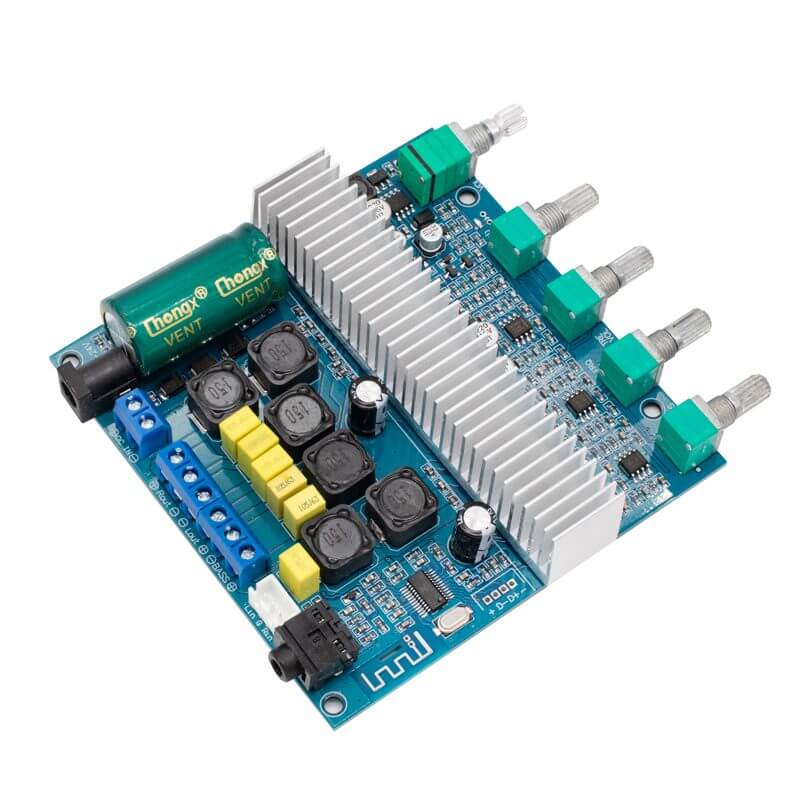

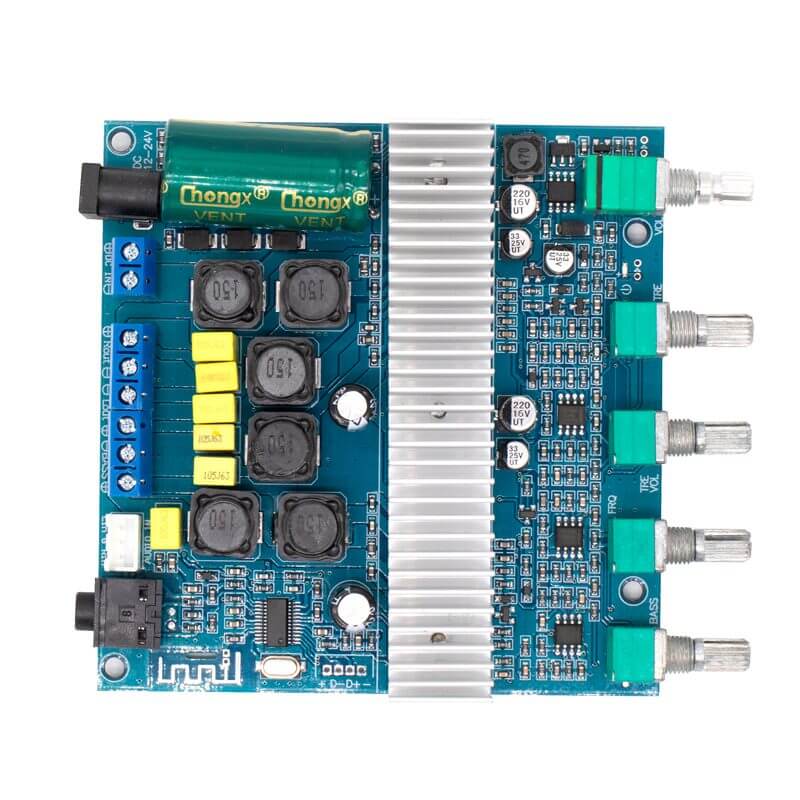

El TPA3116 Amplificador Digital es un módulo de potencia de audio basado en el chip TPA3116D2, diseñado para ofrecer un sonido de alta fidelidad con gran eficiencia energética. Este amplificador trabaja en clase D, lo que significa que convierte la señal de entrada en pulsos de alta frecuencia modulados, reduciendo las pérdidas de energía en forma de calor y permitiendo una salida de gran potencia en un tamaño compacto. El modelo incluye un disipador de calor de aluminio, varios potenciómetros para ajustar volumen, graves y agudos, así como componentes de filtrado que mejoran la calidad del sonido. Su funcionamiento se basa en amplificar señales de audio provenientes de una fuente como un reproductor o módulo Bluetooth, entregando una salida amplificada capaz de alimentar altavoces de diferentes impedancias con excelente claridad y bajo nivel de distorsión.

El TPA3116 Amplificador Digital se utiliza principalmente en proyectos y sistemas de audio de alta fidelidad, tanto domésticos como portátiles. Es ideal para bocinas activas, sistemas de sonido DIY, altavoces Bluetooth, barras de sonido, radios caseras, amplificadores para automóviles y equipos de escritorio. Gracias a su alta eficiencia y bajo consumo, también es muy usado en aplicaciones alimentadas por batería o fuentes de corriente continua. Además, su compatibilidad con tarjetas de desarrollo como Arduino, Raspberry Pi y ESP32 permite integrarlo fácilmente en proyectos de automatización o control de audio por Bluetooth. En general, se emplea donde se requiere una amplificación limpia, potente y eficiente del sonido sin necesidad de circuitos voluminosos ni fuentes de gran tamaño.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip: TPA3116D2.
Rango de voltaje de funcionamiento: 12 – 24 VDC.
Versión Bluetooth: 5.0.
Distancia de recepción de Bluetooth:> 8 m (metros), la versión 5.0 no tiene barreras para bloquear la distancia de recepción, el rendimiento de Bluetooth del teléfono móvil también afectará la distancia de recepción.
Consumo de Corriente*:
- 3 – 4 A a 12 – 18 VDC.
- 4 – 5 A a 19 – 24 VDC.
Sensibilidad de entrada de audio: 600 – 800 mV.
Rango de respuesta de frecuencia:20 Hz – 20 KHz.
Canal: Estéreo de doble canal.
Impedancia del altavoz:
- canales izquierdo y derecho: 4 Ω y 8 Ω.
- canal de graves: 2 Ω y 8 Ω.
Tipo de Amplificador: Clase D.

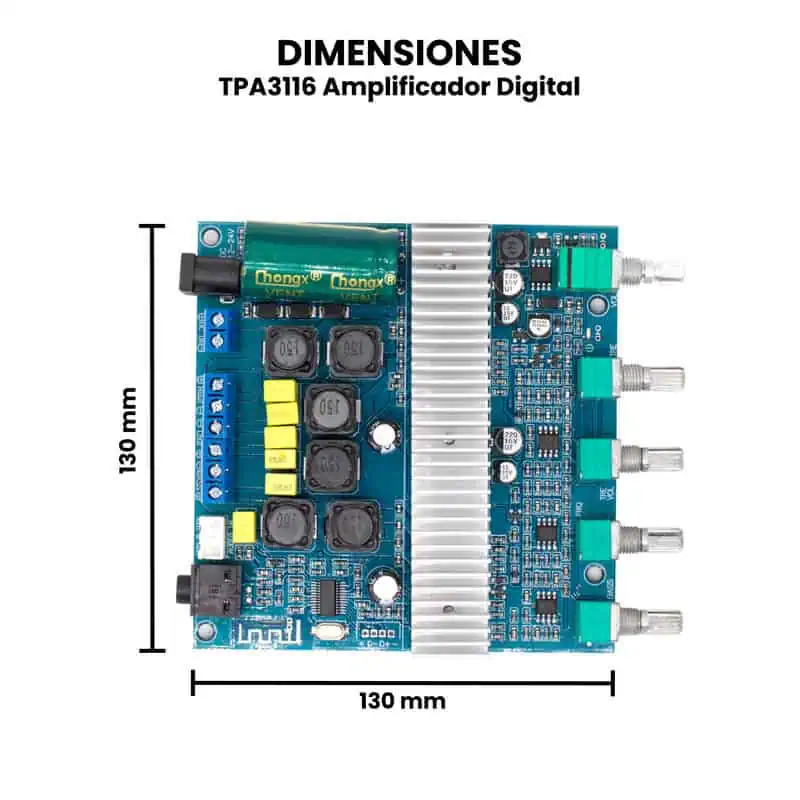

Dimensiones: 130 mm x 130 mm x 50 mm.
Peso: 192 g.

NOTA: Si utiliza una fuente de alimentación de transformador de CA, debe agregarse el filtro rectificador, tenga en cuenta que la tensión sin carga de corriente continua (CC) no debe ser superior a 25.5 V (esto es muy importante).

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

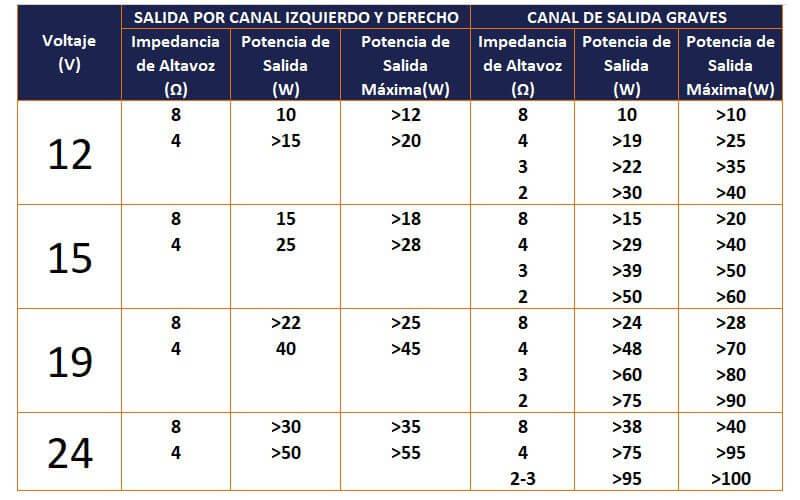

Relación Voltaje/Potencia de Salida en los Canales.

La siguiente tabla es una recopilación de datos sobre pruebas con diferente impedancia en las bocinas, siendo colocadas en los canales de salida de audio. Los altavoces con impedancias diferentes tienen potencia de salida diferente. Generalmente, los altavoces con impedancia más baja pueden alcanzar fácilmente una potencia más alta.

Modo Bluetooth.

Una vez que sea alimentada la placa, el led parpadeara para entrar en modo Emparejamiento, y se podrá encontrar como GS-BT5.0 y posteriormente reproducir su audio por esta vía.

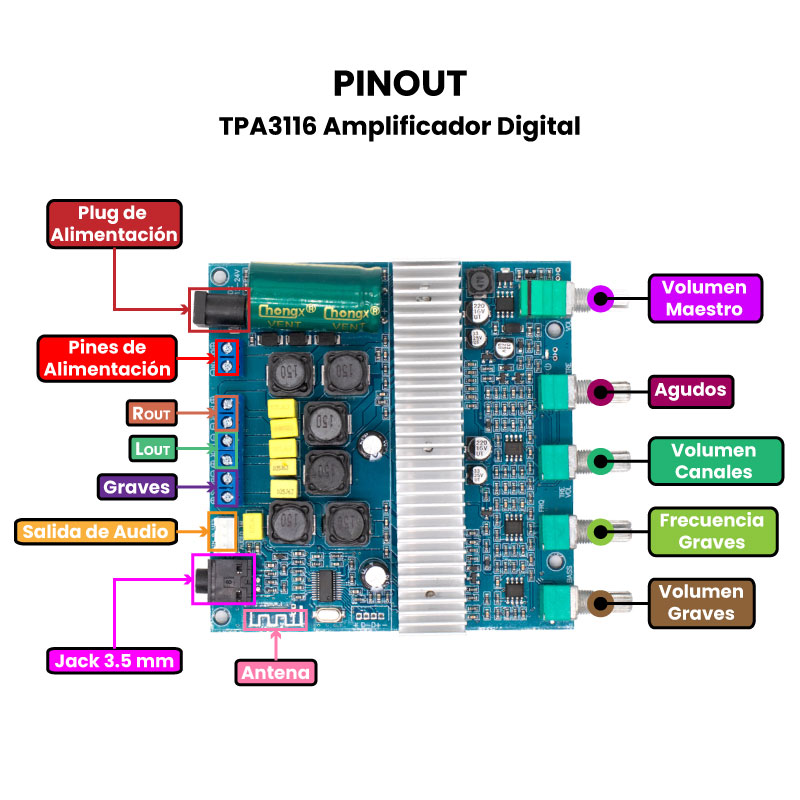

Perilla Volumen Master.

Esta perilla, además de controlar el volumen de todas las salidas del amplificador, se utiliza para entrar en Modo Bluetooth y Modo Line. Por default cuando se enciende la placa, el led parpadea para indicar que está en búsqueda de Emparejamiento vía Bluetooth, pero si se requiere cambiar la entrada de audio a AUX 3.5 mm, será necesario presionar esta perilla hasta que una voz mencione “LINE” y el led deje de parpadear; en este momento ya se puede reproducir el audio proveniente de un auxiliar. Además, si se mantiene presionado mientras se está reproduciendo audio, cambiara de canción (adelantando pistas).
