INFORMACIÓN

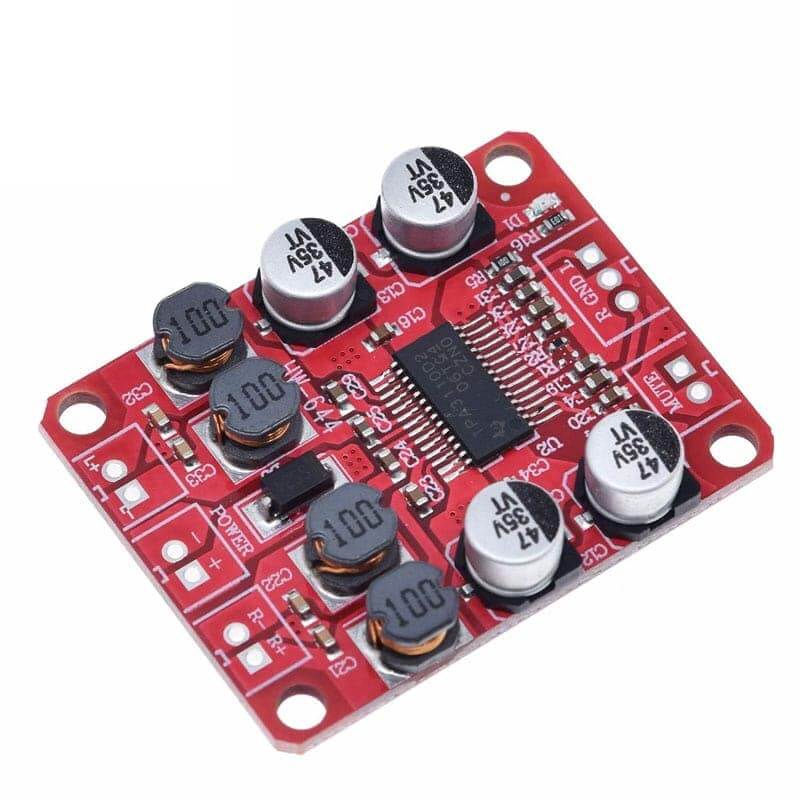

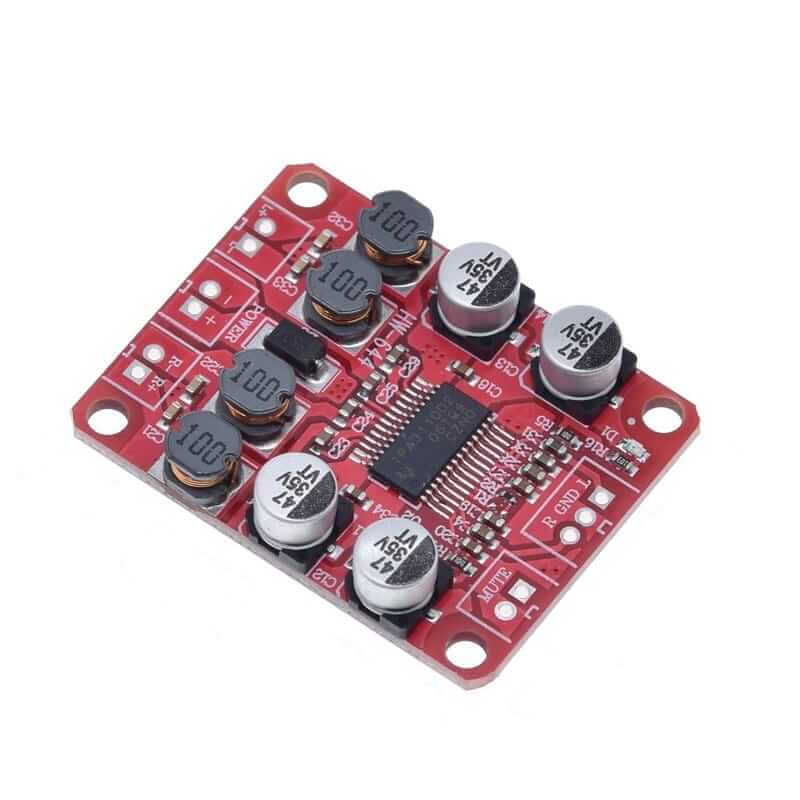

El TPA3110 es un módulo amplificador de audio estéreo clase D, capaz de entregar una potencia de 15W por canal (2x15W) a una carga de 8 ohmios, funcionando típicamente con una fuente de alimentación de 12V DC. Este módulo está basado en el chip TPA3110D2 de Texas Instruments, conocido por su alta eficiencia energética y baja generación de calor, gracias a su tecnología de conmutación (modulación por ancho de pulso). Su funcionamiento se basa en amplificar señales de audio de baja potencia provenientes de fuentes como reproductores, teléfonos o microcontroladores, para luego enviarlas a altavoces con un volumen y claridad adecuados. Además, suele incluir protecciones contra sobrecalentamiento, cortocircuitos y sobrecarga para mayor seguridad y durabilidad.
El TPA3110 Amplificador Estéreo 2x15W 12V es ampliamente utilizado en proyectos de audio portátiles, sistemas de altavoces caseros, estaciones multimedia, sistemas de sonido para vehículos, kioscos interactivos y dispositivos electrónicos DIY que requieren amplificación de sonido de buena calidad. Gracias a su alta eficiencia y bajo consumo, es ideal para aplicaciones alimentadas por baterías o fuentes de bajo voltaje. Es compatible con una gran variedad de tarjetas de programación y desarrollo, como Arduino (UNO, Mega, Nano), ESP32, ESP8266, Raspberry Pi y otros microcontroladores que pueden generar señales de audio o controlar funciones auxiliares del sistema (como volumen o encendido). Aunque el módulo no requiere programación para funcionar como amplificador, puede integrarse fácilmente con estas plataformas para crear sistemas de audio interactivos, por ejemplo, controlados por Bluetooth, Wi-Fi o sensores.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Chip principal: TPA3110.
- Tipo de Amplificador: Clase D.
- Voltaje de alimentación: 8 – 26 VDC.
- Número de canales: 2.
- Potencia de salida: 15 W por canal.
- Altavoces compatibles (impedancia de salida): 4Ω a 8Ω.
- Eficiencia: 90%.

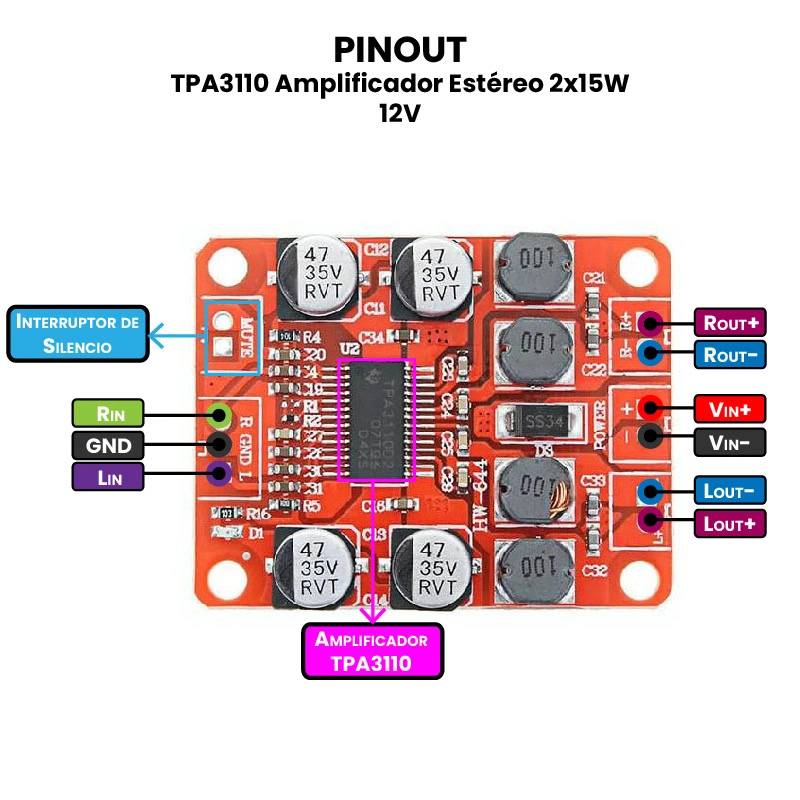

- Puertos:
- Entrada de Audio: Estéreo 3.5 mm.
- Switch de Silencio.
- Speaker Izquierdo: IN+ /IN-.
- Speaker Derecho: IN+ /IN-.
- Voltaje de Alimentación: 8 – 26 VDC.

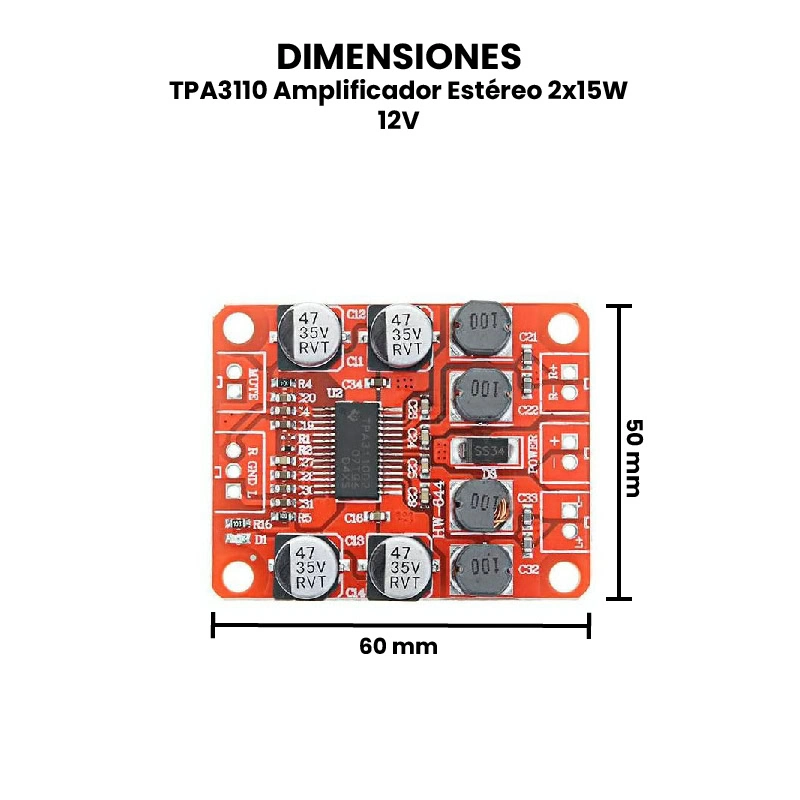

- Dimensiones: 60 mm x 50 mm x 10 mm.
- Peso: 8 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Amplificadores Clase D.
En el caso del Amplificador de Doble Potencia, PAM8610 es un tipo clase D que convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).
Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.

El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.
