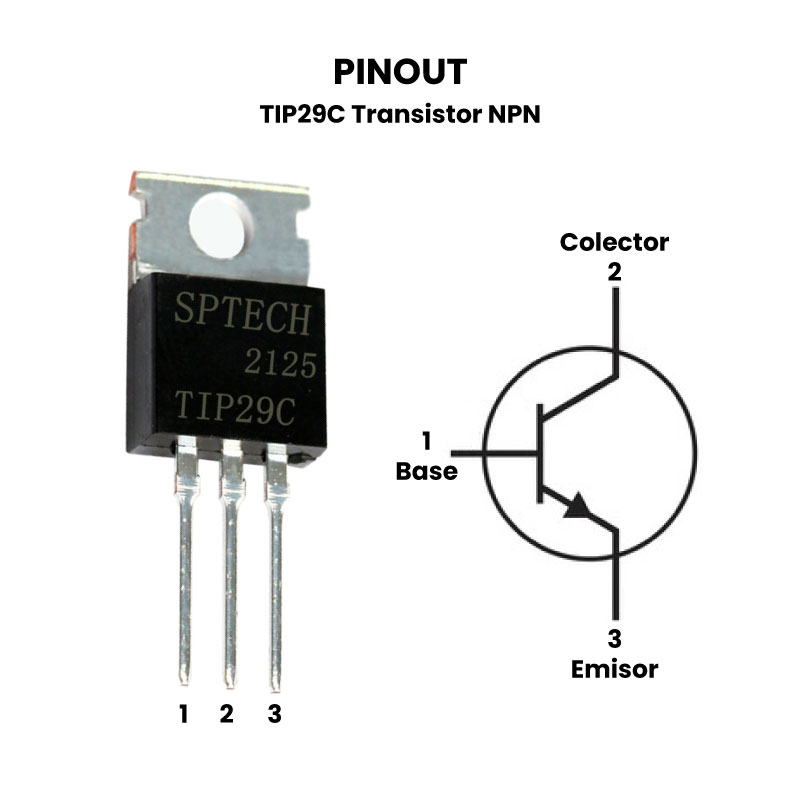

TIP29C Transistor NPN 100V 1A TO-220C pinout

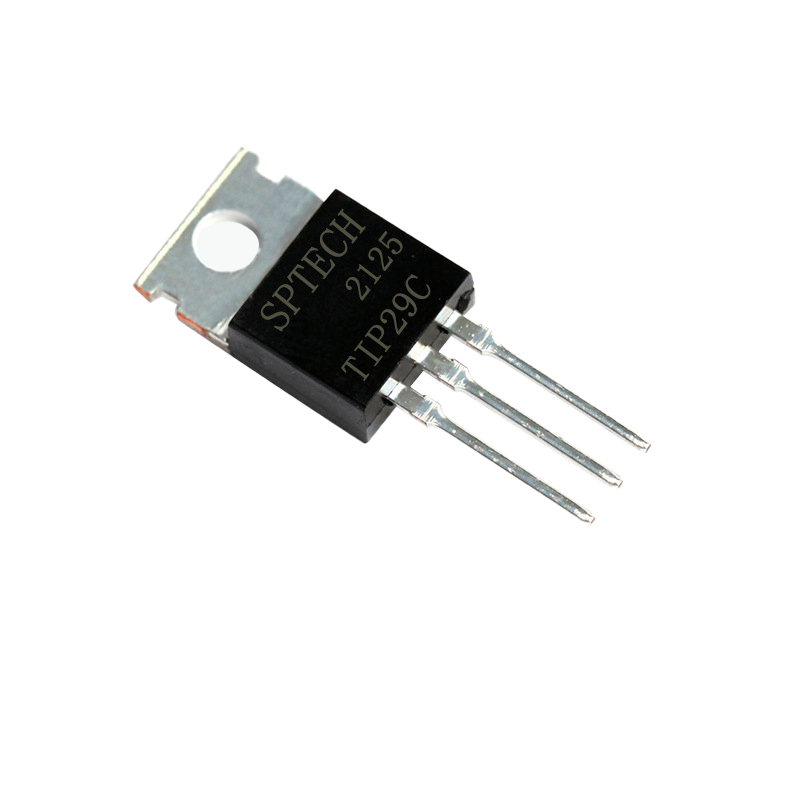

TIP29C Transistor NPN 100V 1A TO-220C

Name: TIP29C Transistor NPN 100V 1A TO-220C
SKU: AR4042
Availability: InStock

El precio original era: $ 18.00.El precio actual es: $ 16.00.

60 disponibles

SKU: AR4042 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 1A, 2SC1625, 2SC1626, Amplificar, BD417, BDT29B, BDT29C, Conmutar, MJE3521, NPN, SPTECH, TIP, TIP29C, TIP30C, TO-220C, transistor

INFORMACIÓN

El TIP29C Transistor NPN de potencia esta diseñado para una conmutación de corriente eficiente y una salida de potencia de moderada a alta en configuración NPN, cuenta con un voltaje colector-emisor mínimo de 100V y una corriente máxima de colector 1A. En conjunto con su complemento PNP, el TIP30C, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El TIP29C Transistor NPN es ideal para etapas de salida de amplificación de audio, reguladores de voltaje lineales, conmutación de cargas como: motores, relés y lámparas. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP29C
Encapsulado: TO-220C
Tipo: NPN
Voltaje:
- V_CEO: 100 V
- V_CBO: 100 V
- V_EBO: 5 V
Corriente:
- I_C: 1 A
- I_B: 0.4 A
- I_EBO: 1 mA
Disipación total del dispositivo (Pc): 30 W
Frecuencia de Transición: 3MHz
Ganancia de corriente continua (h_FE): 40
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

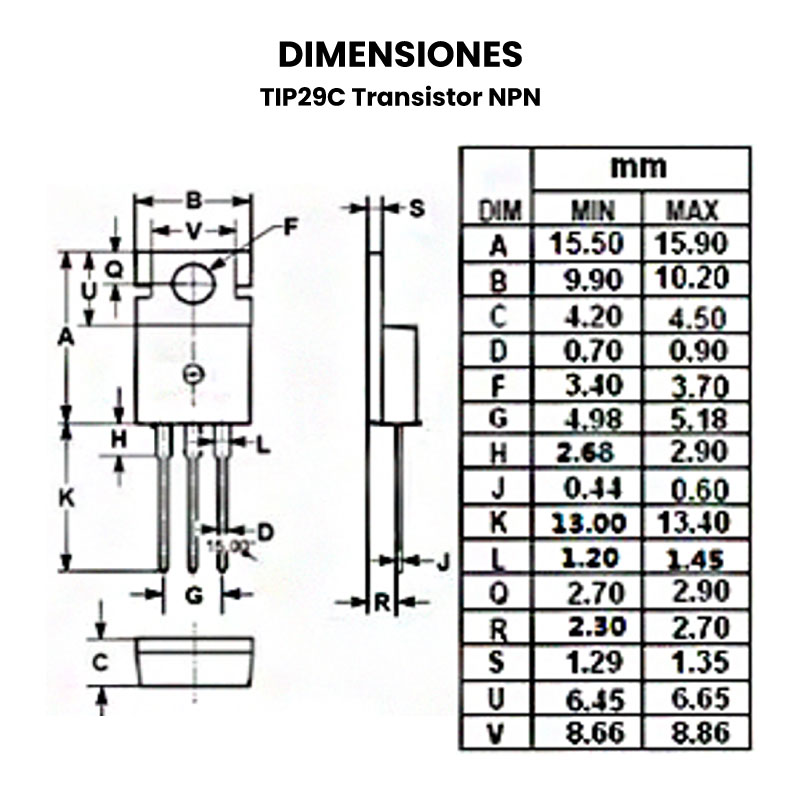

Dimensiones: 10 x 28.7 mm
Peso: 2.06 g

SUSTITUTO

Similares: 2SC1625, 2SC1626, BD417, BDT29B, BDT29C, MJE3521.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

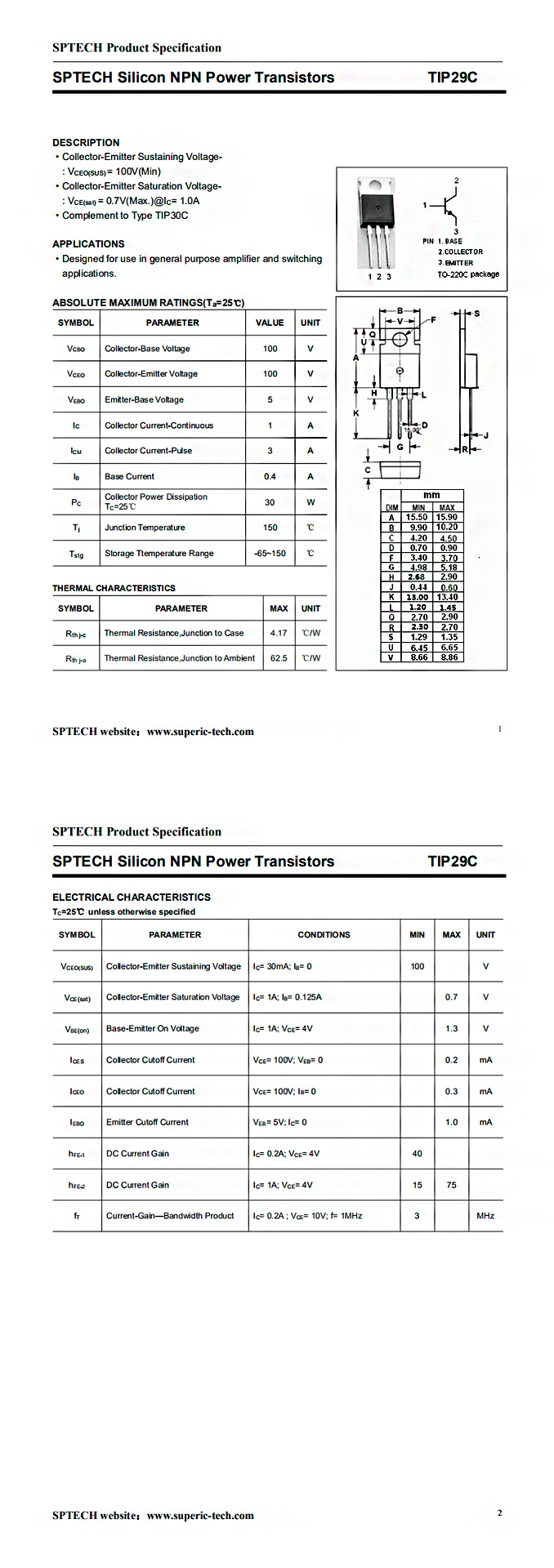

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El TIP29C típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIP29C un 20 % por debajo de sus clasificaciones máximas absolutas.
