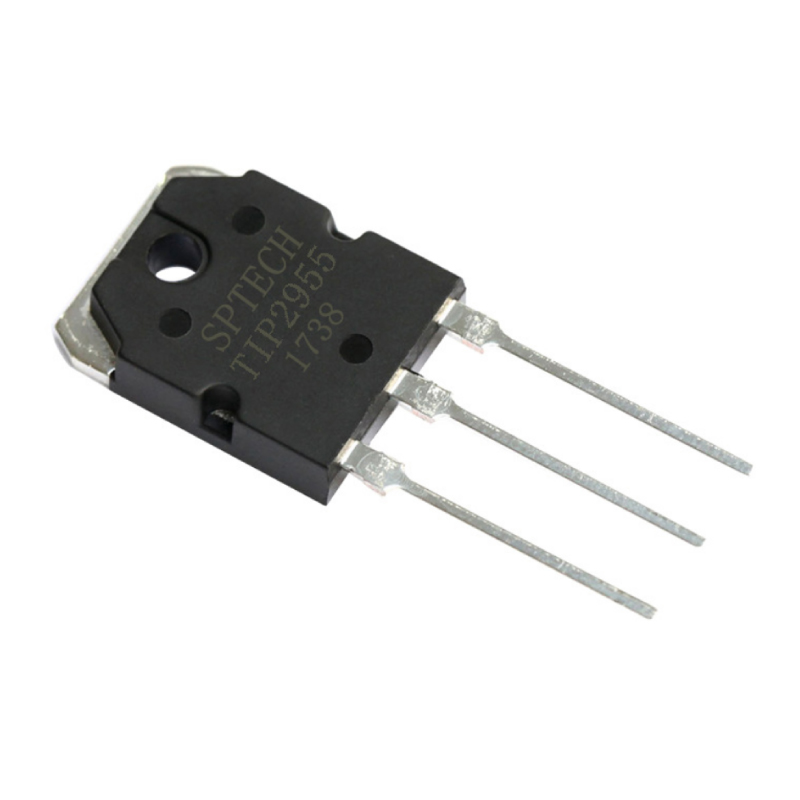

AR4022 - TIP2955 Transistor PNP -60V -15A TO-3PN

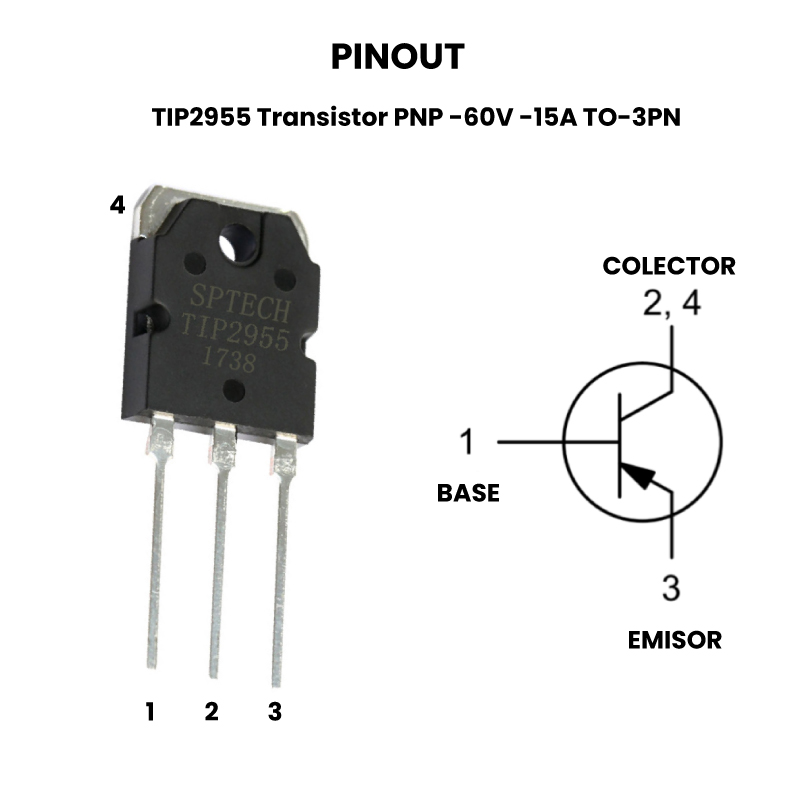

AR4022 - TIP2955 Transistor PNP -60V -15A TO-3PN - Pinout2

TIP2955 Transistor PNP -60V -15A TO-3PN

$ 37.00

95 disponibles

CANTIDAD	PRECIO
10 piezas	$ 32.43
25 piezas	$ 29.10
35 piezas	$ 26.39

SKU: AR4022 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -15A, 60V, alimentación, alta potencia, Amplificar, audio, conmutacion, conmutadas, CONTROL DE MOTOR, Fuentes, PNP, reguladores, SPETECH, TIP2955, TIP2955G, TO-3PN, Transistor PNP

INFORMACIÓN

El TIP2955 es un transistor de potencia PNP bipolar de alta potencia diseñados para manejar una corriente continua de -15A y voltaje colector-emisor -60V. Estos transistores se utilizan en una variedad de aplicaciones, como amplificadores de potencia, reguladores de voltaje, inversores, fuentes de alimentación conmutadas y otros circuitos de control de potencia. El transistor TIP2955 tiene como complemento al TIP3055 el cual es un transistor NPN que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP2955 es útil en circuitos donde se necesita controlar y manejar altos niveles de potencia eléctrica, como en sistemas de audio de alta potencia, fuentes de alimentación reguladas, circuitos de conmutación y otros dispositivos electrónicos que requieren amplificación de potencia. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP2955
Encapsulado: TO-3PN
Tipo: PNP
Voltaje:
- VCEO: -60V
- VCBO: -100V
- VEBO : -7V
Corriente:
- IC: -15A
- IB: -7A
Disipación total del dispositivo (Pc): 90W
Frecuencia de Transición : 2.5 MHz
Ganancia de corriente continua (hfe): 20-70
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

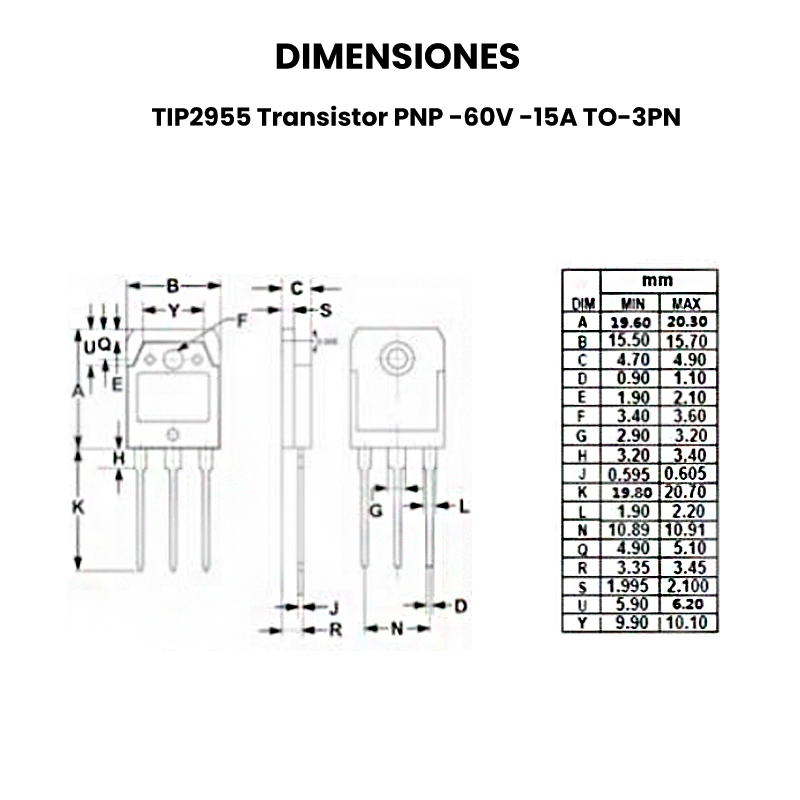

Dimensiones: 40.6 mm x 15.62 mm x 4.53 mm
Peso: 4.95 g

SUSTITUTO

Similares: TIP2955G

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP2955 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
