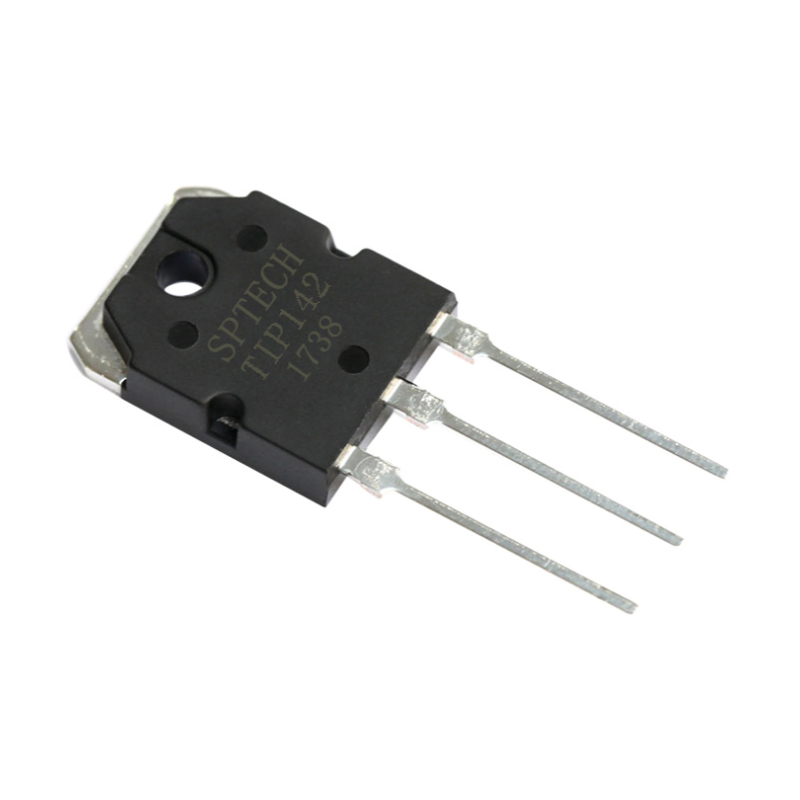

AR4019 - TIP142 Transistor NPN 100V 10A TO-3PN

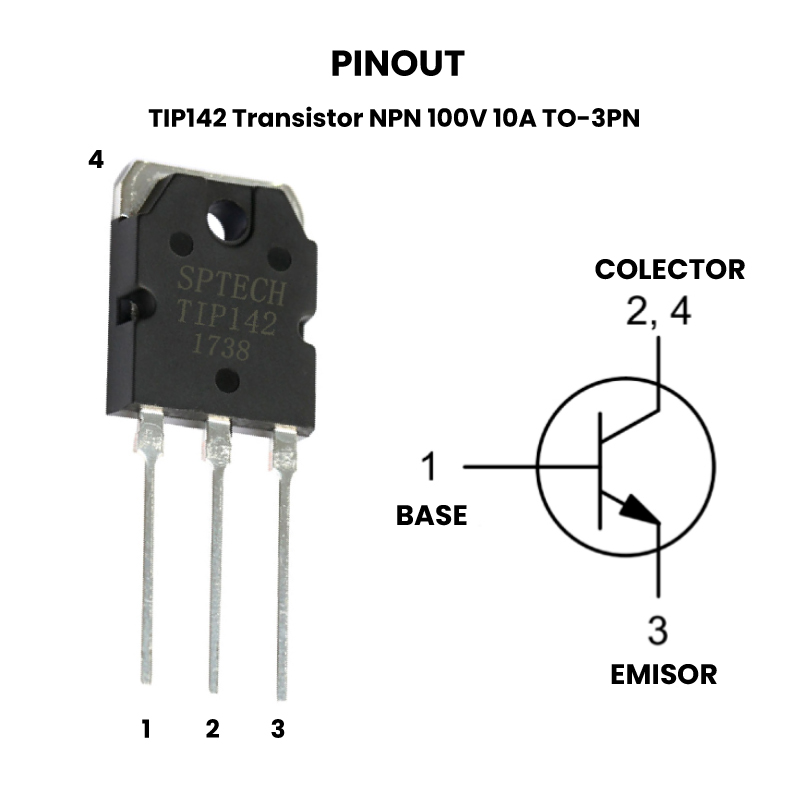

AR4019 - TIP142 Transistor NPN 100V 10A TO-3PN - Pinout2

TIP142 Transistor NPN 100V 10A TO-3PN

Name: TIP142 Transistor NPN 100V 10A TO-3PN
SKU: AR4019
Availability: InStock

El precio original era: $ 47.00.El precio actual es: $ 42.00.

89 disponibles

SKU: AR4019 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 10A, alimentación, alta potencia, conmutadas, control, CONTROL DE MOTOR, Fuentes, iluminación, NPN, PNP, SPTECH, TIP142, TIP142G, TIP142T, TIP147, TO-3PN

INFORMACIÓN

El TIP142 Transistor NPN de tipo Darlington, está diseñado para manejar una corriente continua de 10A y voltaje colector-emisor de 100V, lo que lo hace adecuado para aplicaciones donde se requiere control de potencia, la configuración Darlington permite una alta ganancia de corriente, lo que lo hace útil para amplificar señales débiles en presencia de corrientes altas. El transistor TIP142 tiene como complemento al TIP147 el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP142 Transistor NPN se utiliza principalmente en aplicaciones de potencia, como control de motores, control de iluminación, fuentes de alimentación conmutadas, y otros circuitos que requieran manejar corrientes y voltajes elevados. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP142
Encapsulado: TO-3PN
Tipo: NPN
Voltaje:
- VCEO: 100V
- VCBO: 100V
- VEBO : 5V
Corriente:
- IC: 10A
- IB: 0.5A
- Colector Pico: 15A
Disipación total del dispositivo (Pc): 125W
Ganancia de corriente continua (hfe): 1000
Montaje: THT
Pines: 3
Temperatura de trabajo: -55°C a 150°C

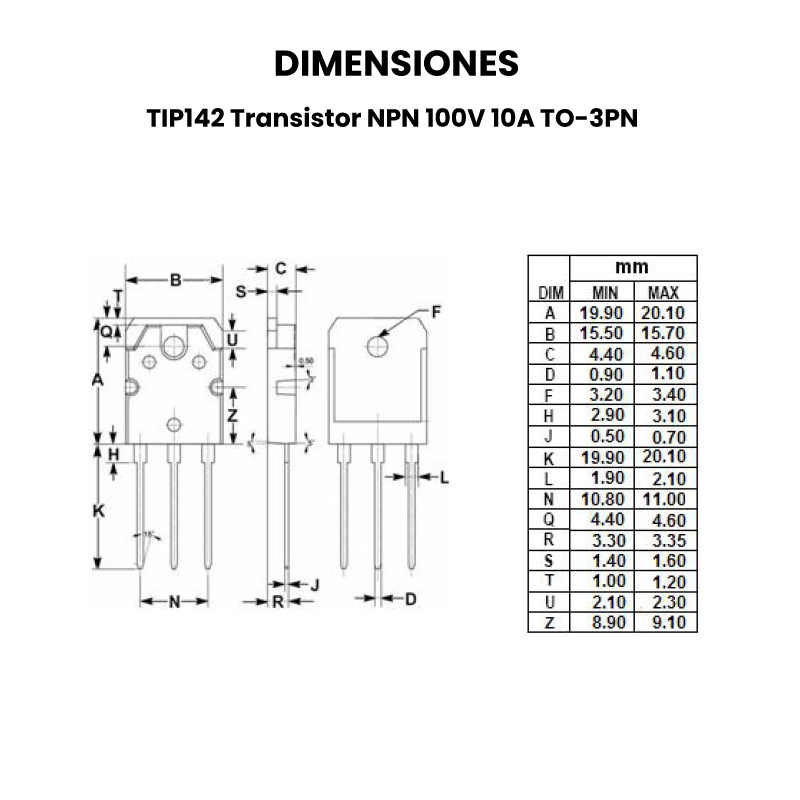

Dimensiones: 40.24 mm x 15.55 mm x 4.77 mm
Peso: 5.3 g

SUSTITUTO

Similares: TIP142T , TIP142G,TIP142P

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP142 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
