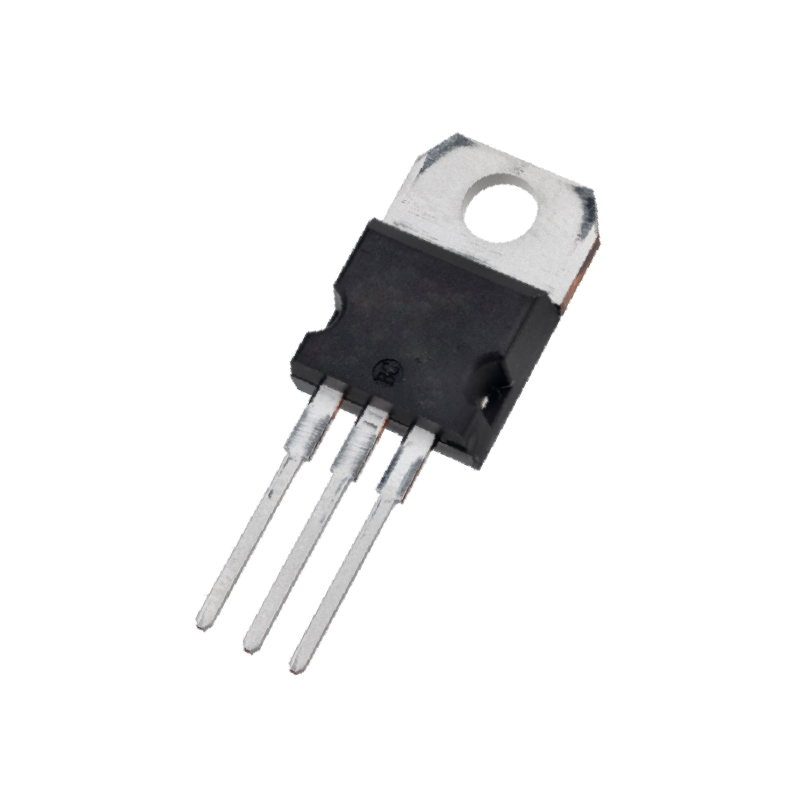

TIP115 Transistor PNP -60V -2A TO-220 V2

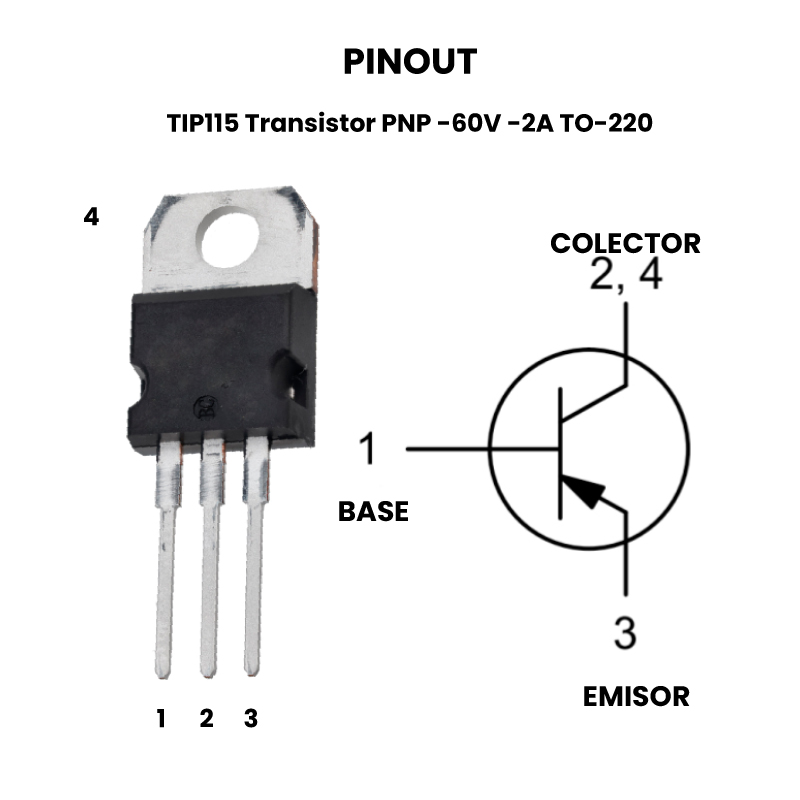

TIP115 Transistor PNP -60V -2A TO-220 - Pinout2

TIP115 Transistor PNP -60V -2A TO-220

Name: TIP115 Transistor PNP -60V -2A TO-220
SKU: AR4016
Availability: InStock

El precio original era: $ 11.00.El precio actual es: $ 10.00.

139 disponibles

SKU: AR4016 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 2A, 2N6040G, 2N6667, 50w, 60V, alta potencia, amplificador, audio, BD566, BD698, conmutacion, conmutadas, Conmutador, CONTROL DE MOTOR, Darlington, fuentes de alimentación, iluminación, PNP, potencia, reguladores, Semiconductor, señales, TIP110, TIP115, to-220, transistor

INFORMACIÓN

El TIP115 Transistor PNP esta diseñado para amplificación de potencia y aplicaciones de rápida conmutación, cuenta con un voltaje colector-emisor de -60V a una corriente máxima de colector -2A. En conjunto con su complemento NPN, el TIP110, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El TIP115 Transistor PNP se utiliza principalmente en aplicaciones de potencia, como control de motores, control de iluminación, fuentes de alimentación conmutadas, y otros circuitos que requieran manejar corrientes y voltajes elevados. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP115
Encapsulado: TO-220
Tipo: PNP
Voltaje:
- VCEO: -60V
- VCBO: -60V
- VEBO : -5V
Corriente:
- IC: -2A
- IB: -50mA
- ICM: -4A
Disipación total del dispositivo (Pc): 50W
Ganancia de corriente continua (hfe): 500-1000
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C
Dimensiones: 28.43 mm x 10.43 mm x 4.13 mm
Peso: 1.83g

SUSTITUTO

Similares: 2N6040G , 2N6667 , BD566 , BD698

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP115 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIP115 un 20 % por debajo de sus clasificaciones máximas absolutas.
