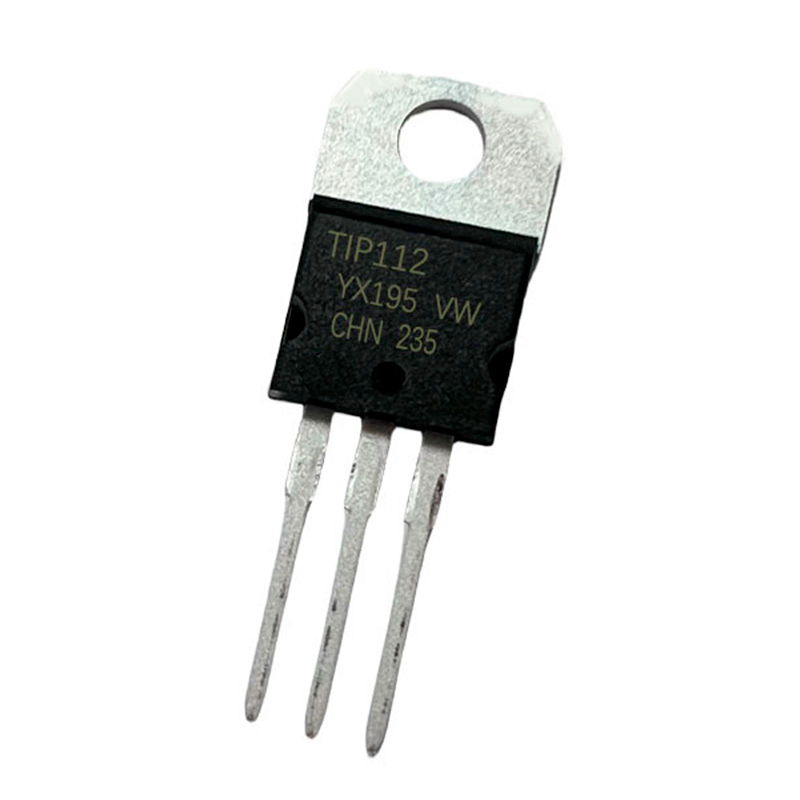

TIP112 Transistor NPN 100V 2A TO-220

INFORMACIÓN

El TIP112 Transistor NPN de potencia Darlington diseñado para manejar altas tensiones, corrientes. Cuenta con un voltaje colector-emisor mínimo de 100V y una corriente máxima de colector 2A.

El TIP112 Transistor NPN es ideal para Control de Motores DC, Reguladores de Voltaje, Amplificadores de Potencia y Sistemas de Conmutación. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: TIP112
• Encapsulado: TO-220
• Tipo: NPN
• Voltaje:
  • V_CEO: 100 V
  • V_CBO: 100 V
  •  V_EBO: 5 V
• Corriente:
  • I_C: 2 A
  • I_EBO: 2 mA
• Disipación total del dispositivo (Pc): 2 W
• Ganancia de corriente continua (h_FE): 1000-12000
• Montaje: THT
• Pines: 3
• Temperatura de trabajo: -55°C a 150°C
• Dimensiones: 10.2 x 28.6 mm
• Peso: 2.3g

SUSTITUTO

• Similares: NTE261, 2SD560, 2SD1765, 2SD1765, TIP120, TIP121, TIP122, TIP132.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

• El TIP112 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
• Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
• Para un rendimiento de larga duración, opere el transistor TIP112 un 20 % por debajo de sus clasificaciones máximas absolutas.
