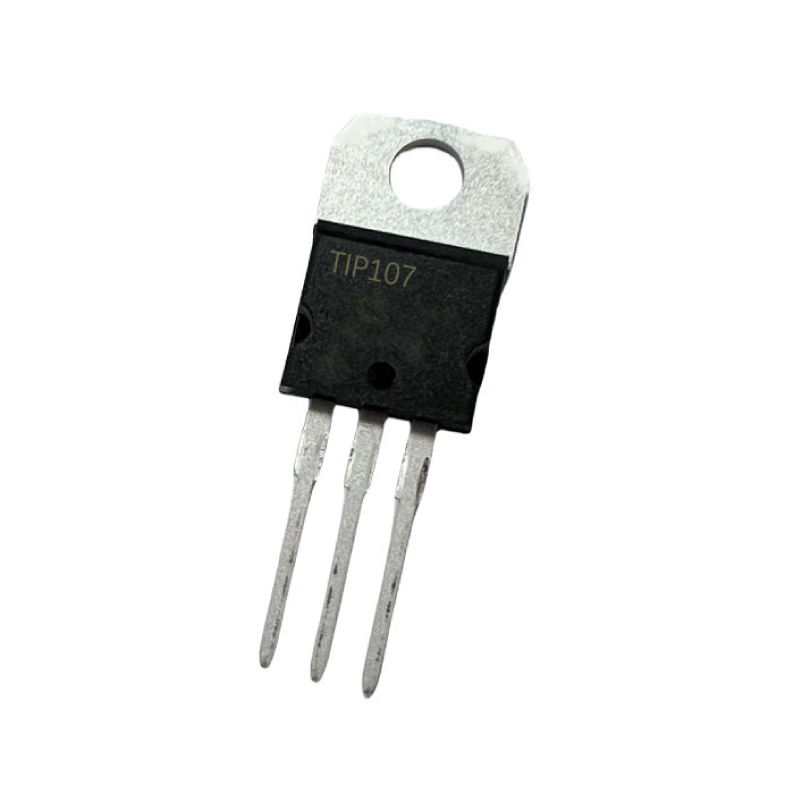

TIP107 Transistor PNP -100V -8A TO-220

$ 10.00

25 disponibles

CANTIDAD	PRECIO
25 piezas	$ 7.56
100 piezas	$ 6.37
200 piezas	$ 4.85

SKU: AR4009 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: -8A, ac, amplificadores, audio, BD912, BDT62B, BDT64B, BDW94C, conmutacion, convertidores, Darlington, DC, equipos, Industriales, lineales, PNP, potencia, TIP107, TIP137, to-220, transistor

INFORMACIÓN

El TIP107 es un transistor de potencia Darlington PNP de silicio, maneja un voltaje colector-emisor de -100 y una corrientes de colector de 8A, está encapsulado en un paquete TO-220, lo que facilita su montaje y disipación de calor. Este componente incluye un diodo colector-emisor integrado que proporciona protección adicional en las aplicaciones en las que se utiliza. Su configuración Darlington le permite tener una alta ganancia de corriente, lo que significa que puede ser controlado con una corriente base muy pequeña para manejar corrientes de colector grandes.

El TIP107 se utiliza principalmente en equipos industriales lineales y de conmutación, amplificadores de audio de potencia, y convertidores DC-AC. En estas aplicaciones, se aprovechan sus características de alta capacidad de corriente y voltaje, así como su baja saturación de voltaje de colector-emisor, que permite una eficiente conmutación de energía. Además, debido a su robustez y facilidad de uso, es un componente común en diseños electrónicos que requieren control preciso de alta potencia, como en controladores de motores de baja tensión y sistemas de suministro de energía.

¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

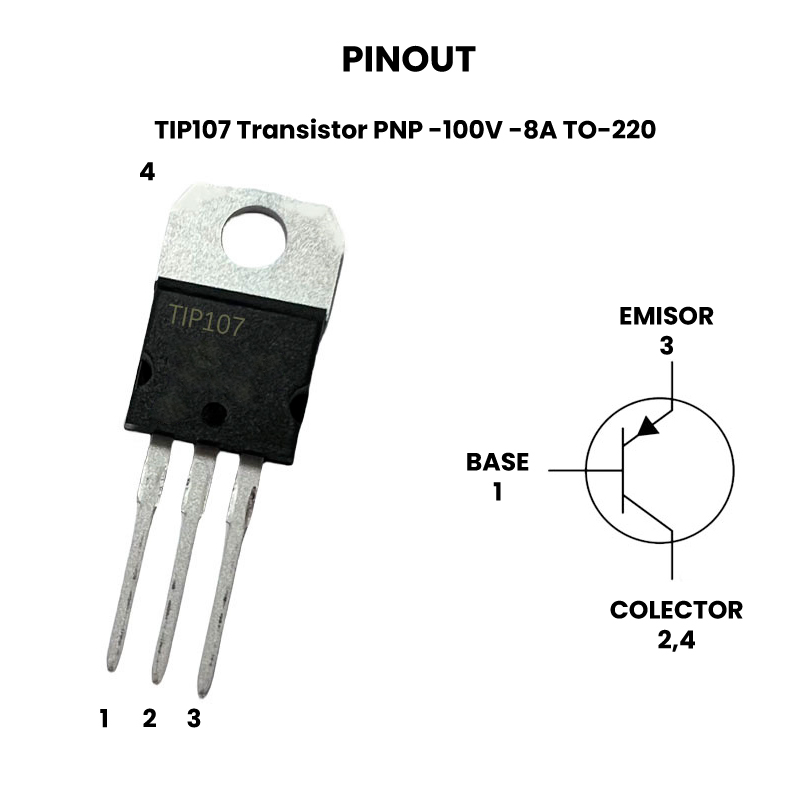

Matrícula: TIP107
Encapsulado: TO-220
Tipo: PNP
Voltaje:
- V_CEO: -100 V
- V_CBO: -100 V
- V_EBO: -5 V
Corriente:
- I_C: 8 A
- I_B: 1A
- I_CM: 15A
Disipación total del dispositivo (Pc): 80 W
Ganancia de corriente continua (h_FE): 1000-20000
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

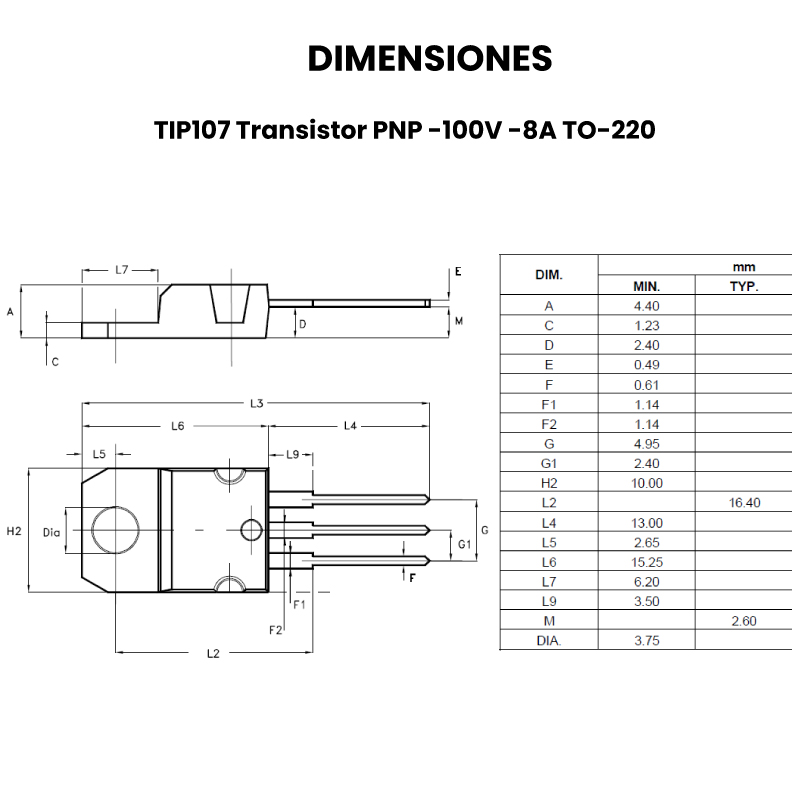

Dimensiones: 10.15 mm x 28.6 mm x 4.38 mm
Peso: 2.37g

SUSTITUTO

Similares: BDT62B, BDT64B, BDW94C, BD912 y TIP137

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El TIP107 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIP107 un 20 % por debajo de sus clasificaciones máximas absolutas.
