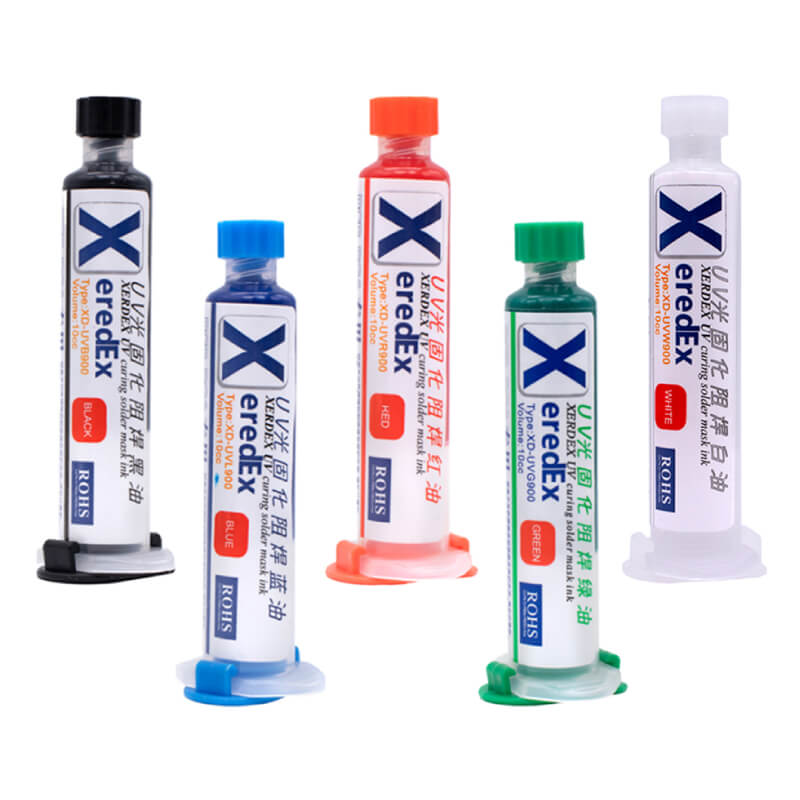

Tinta UV para PCB Verde / Rojo / Azul / Negro / Blanco

INFORMACIÓN

La tinta UV para PCB (Printed Circuit Board, o placa de circuito impreso) esta disponible en color azul, rojo , verde, negro y blanco con una cantidad de 10 centímetros cúbicos, es un tipo de tinta utilizada en el proceso de fabricación de placas de circuito impreso. Este tipo de tinta se cura mediante la exposición a la luz ultravioleta (UV).

La tinta UV para PCB desempeña un papel esencial en la protección y mejora de las placas de circuito impreso, proporcionando propiedades de resistencia a la corrosión, máscara de soldadura, identificación y marcado, y resistencia a altas temperaturas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Color: Verde, Rojo, Azul, Negro y Blanco
• Viscosidad: 80-200 PS (20°C medido con viscosímetro VT-04)
• Dureza: ≥4H
• Adhesión: 100/100
• Condiciones de secado: Espesor de pelicular 10-20 μm Energía  800-1200 m/ cm2
• Resistencia de soldadura: 260° ± 5°C.
• Corto circuito: ≥20Kv/mm.
• Longitudes de onda de secado: 100 – 380 nm
• Resistencia química.
  • Solución de HCL al 10% 60 minutos.
  • Solución de NaOH al 5%, 30 minutos.
• Resistencia a los disolventes: Tricloroetileno sin cambios en 1 hora.
• Cantidad: 10cc
• Peso:22.53

DOCUMENTACIÓN Y RECURSOS

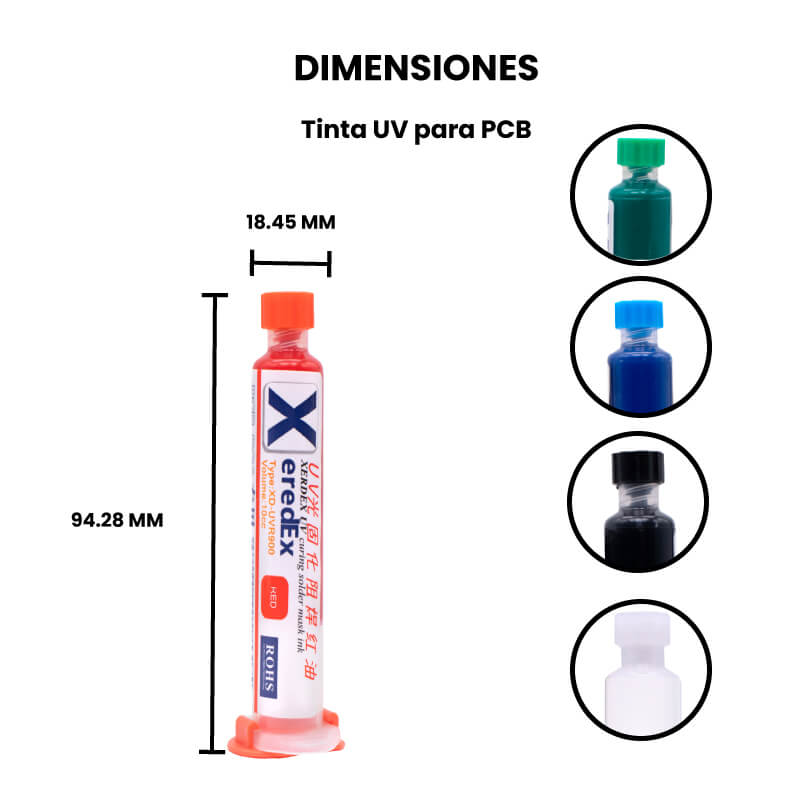

• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

1. Protección contra corrosión:
   • La tinta UV se aplica sobre la placa de circuito impreso para proporcionar una capa protectora contra la corrosión. Esta capa ayuda a prevenir la oxidación de los componentes electrónicos y asegura una mayor durabilidad de la placa.
2. Máscara de soldadura:
   • La tinta UV también se utiliza como máscara de soldadura. Durante el proceso de soldadura, se aplican componentes electrónicos a la placa. La tinta UV actúa como una máscara para proteger las áreas donde no se deben aplicar soldaduras, permitiendo que solo las áreas designadas reciban el flujo de soldadura.
3. Identificación y marcado:
   • Puede utilizarse para marcar o identificar áreas específicas en la placa de circuito impreso. Esto facilita el proceso de ensamblaje y permite una identificación clara de los componentes y las rutas del circuito.
4. Resistencia a altas temperaturas:
   • La tinta UV es conocida por su capacidad para resistir altas temperaturas. Esto es crucial, ya que las placas de circuito impreso a menudo se someten a procesos de soldadura que implican temperaturas elevadas.
5. Fácil aplicación:
   • La tinta UV se aplica fácilmente mediante serigrafía o impresión de inyección de tinta. Después de la aplicación, la placa se expone a la luz ultravioleta para endurecer la tinta y crear una capa protectora.
6. Cumplimiento de estándares:
   • El uso de tinta UV en la fabricación de PCB cumple con diversos estándares de la industria, garantizando la calidad y la confiabilidad de los circuitos impresos.
