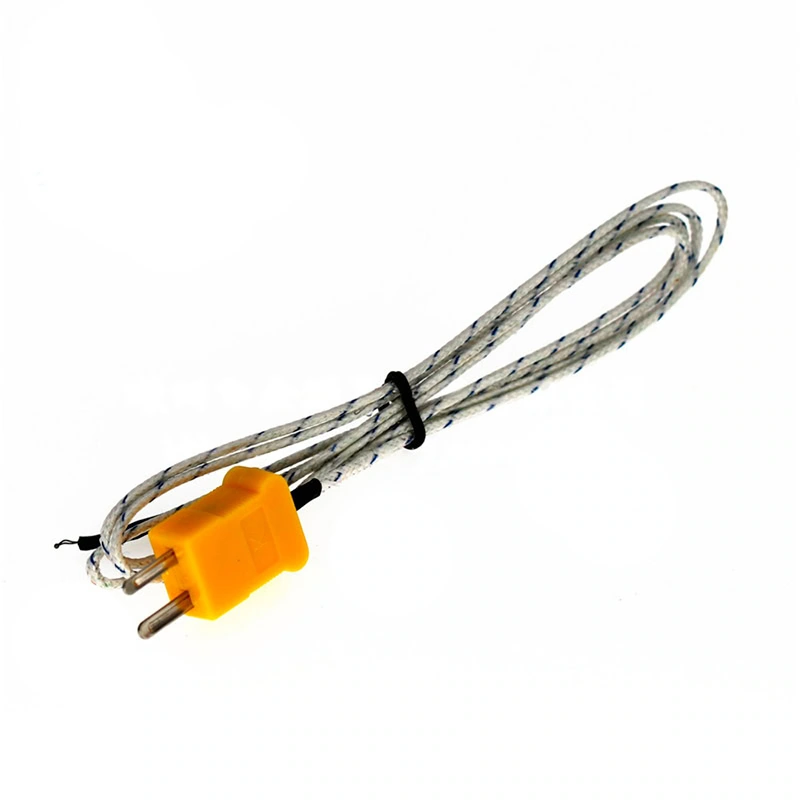

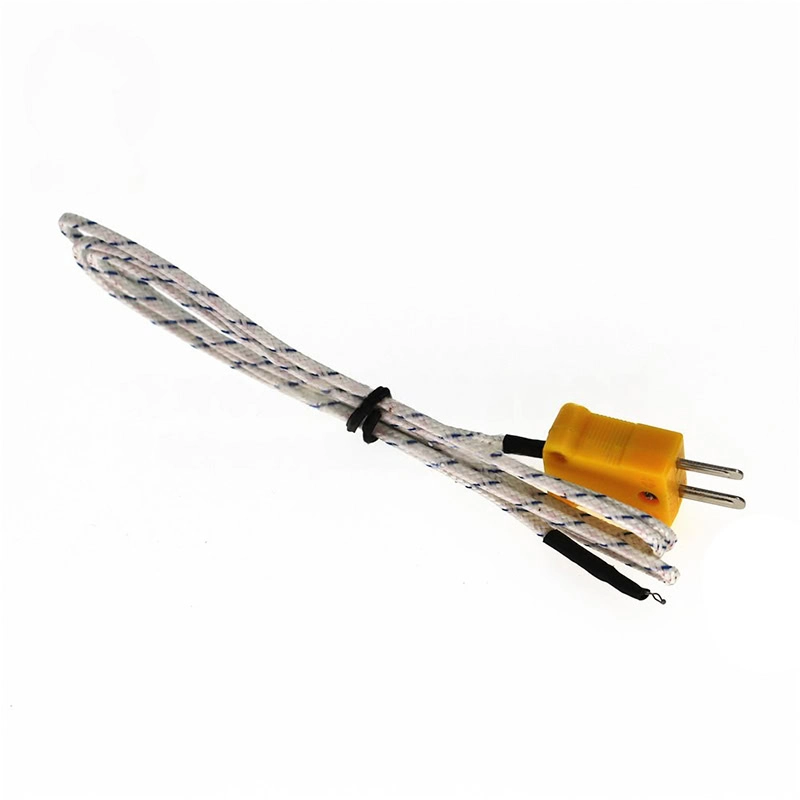

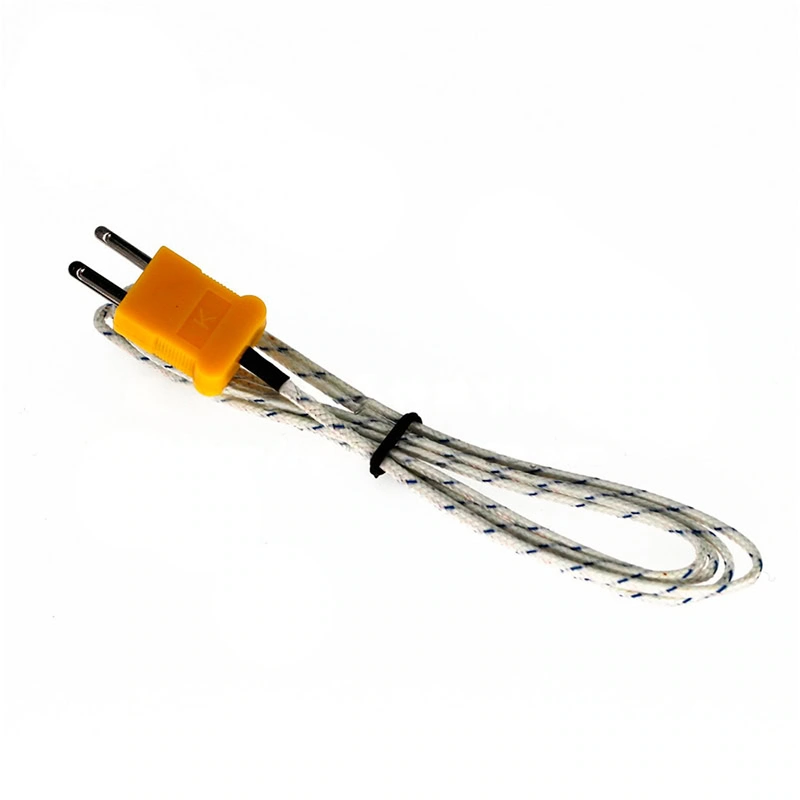

Termopar Tipo K Sonda -50°C ～ 400°C

INFORMACIÓN

El Termopar Tipo K Sonda -50°C ～ 400°C es un sensor de temperatura que convierte la energía térmica en una señal eléctrica para medir temperaturas en un amplio rango. Está formado por dos metales distintos, generalmente cromo (Chromel) y aluminio (Alumel), unidos en un extremo llamado unión caliente. Cuando esta unión se calienta o enfría, se genera una pequeña diferencia de voltaje entre ambos metales, la cual varía proporcionalmente con la temperatura. Este voltaje se interpreta mediante un dispositivo lector o un microcontrolador, que lo convierte en una lectura de temperatura precisa. Gracias a su estructura metálica y recubrimiento, el termopar Tipo K es resistente, duradero y adecuado para medir temperaturas en ambientes industriales.

El Termopar Tipo K Sonda -50°C ～ 400°C se utiliza ampliamente en aplicaciones donde se requiere medir temperaturas con precisión y en condiciones variables. Es común en procesos industriales, como el control de hornos, calentadores, motores o maquinaria que genera calor. También se emplea en laboratorios para experimentos térmicos y pruebas de materiales, así como en proyectos de electrónica y automatización, donde puede conectarse a tarjetas de desarrollo como Arduino, ESP32 o Raspberry Pi mediante módulos de lectura como el MAX6675 o MAX31855. Además, su resistencia y amplio rango térmico lo hacen ideal para monitoreo ambiental, sistemas de climatización, impresoras 3D, y equipos de cocina o refrigeración industrial.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: TP – 01 Tipo K.
• Estructura de Enchufe: Enchufe Plano de Cobre Estándar.
• Tamaño de Cable: 1 m aproximadamente.
• Rango de Medición: -50 °C a 400 °C.
• Tiempo de Respuesta Térmica: <1 segundo.
• Dimensiones Conector: 22 mm x 17 mm x 1 mm.
• Peso: 9 g.

NOTA: Adecuado para la medición rápida de aire y gases, no adecuado para la medición de líquidos.

DOCUMENTACIÓN Y RECURSOS

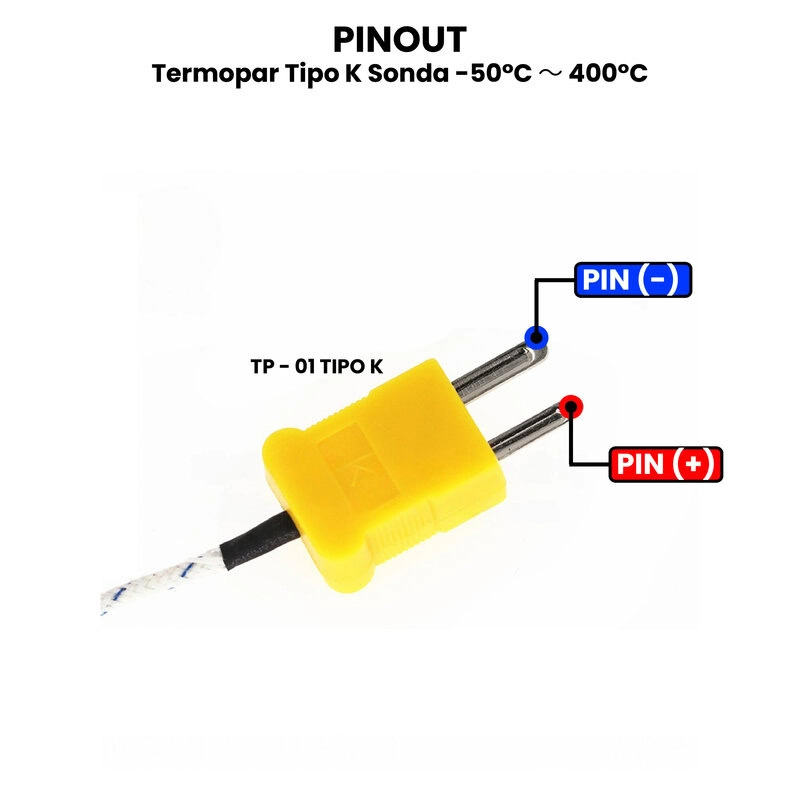

• Pinout

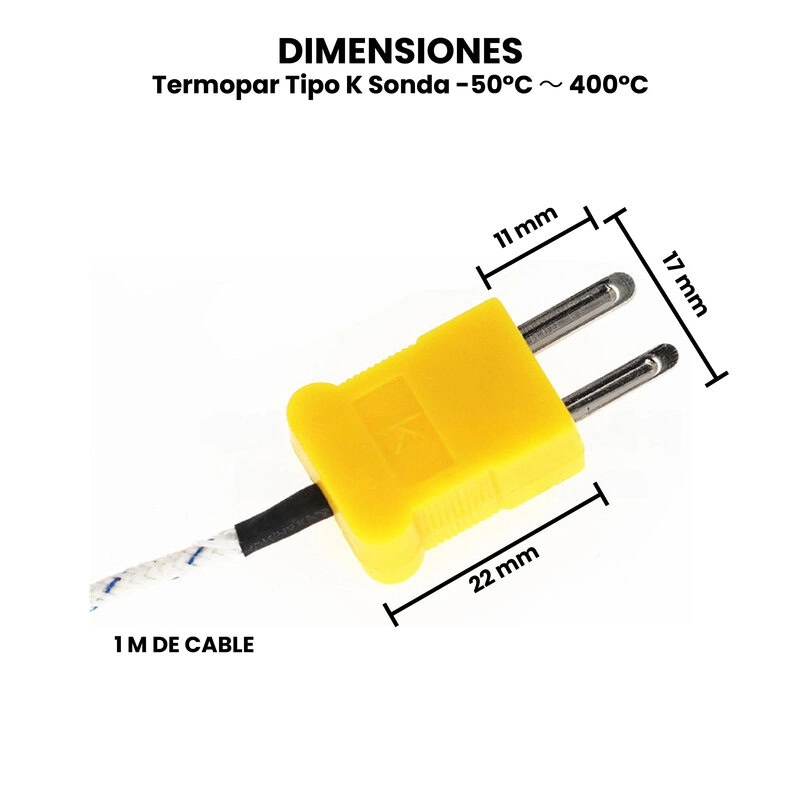

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el Termopar Tipo K Sonda -50°C ～ 400°C?

Te explico de forma sencilla como poder probar el Termopar Tipo K Sonda -50°C ～ 400°C a través de una placa de desarrollo.

Materiales Necesarios:

• Termopar Tipo K (sonda).
• Módulo MAX6675.
• Arduino (Uno, Nano, etc.).
• Cables dupont, protoboard, fuente USB.

Conexiones.

Usaré las asignaciones típicas para Arduino UNO — ajusta los pines CS/SCK/SO si quieres:

• MAX6675 VCC → 5V del Arduino
• MAX6675 GND → GND del Arduino
• MAX6675 SCK (CLK) → Pin 13 (SCK) del Arduino
• MAX6675 CS → Pin 10 del Arduino (puedes usar otro digital)
• MAX6675 SO (DO / MISO) → Pin 12 del Arduino (MISO)

Termopar: conéctalo al conector del módulo MAX6675 respetando la polaridad.

Instalación de Librería.

En el IDE de Arduino: Sketch → Include Library → Manage Libraries… y busca max6675 (o Adafruit MAX6675) e instala la librería. También funciona la librería MAX6675 común disponible en el gestor.

Código Ejemplo.

#include <max6675.h>
#include <math.h>

int ktcSO  = 12;  // MISO
int ktcCS  = 10;  // CS
int ktcCLK = 13;  // SCK

MAX6675 thermocouple(ktcCLK, ktcCS, ktcSO);

void setup() {
  Serial.begin(9600);
  delay(500);
  Serial.println("MAX6675 Termopar Tipo K - prueba");
}

void loop() {
  double c = thermocouple.readCelsius();
  double f = thermocouple.readFahrenheit();

  // La librería puede devolver NAN si hay error/termopar desconectado
  if (isnan(c)) {
    Serial.println("Error: termopar abierto o lectura inválida");
  } else {
    Serial.print("Temperatura: ");
    Serial.print(c, 2);
    Serial.print(" °C    ");
    Serial.print(f, 2);
    Serial.println(" °F");
  }

  delay(1000);
}
