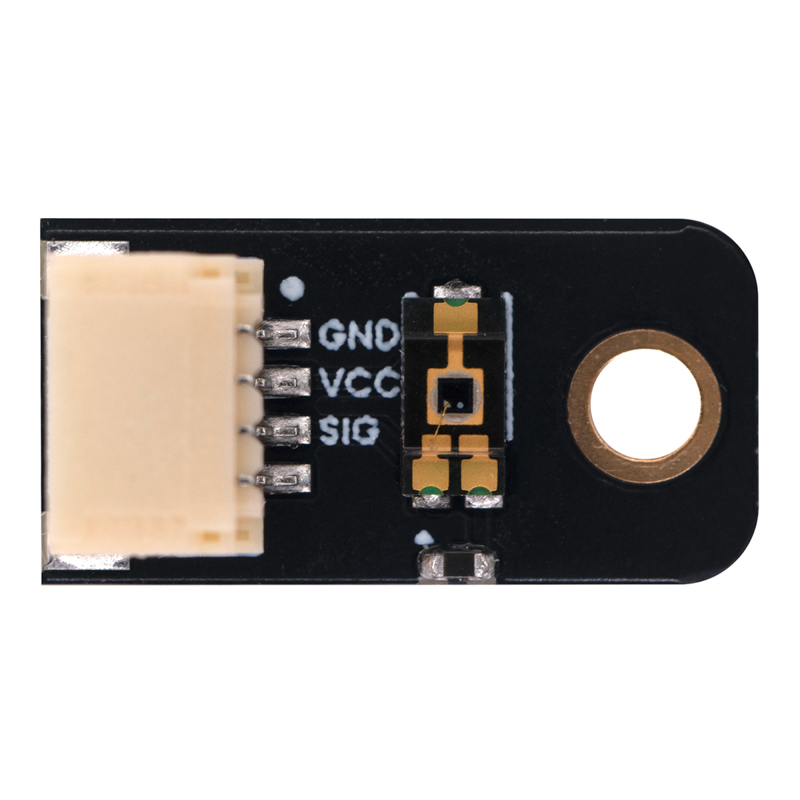

TEMT600 Sensor de Luz Ambiental – UNIT DevLab

INFORMACIÓN

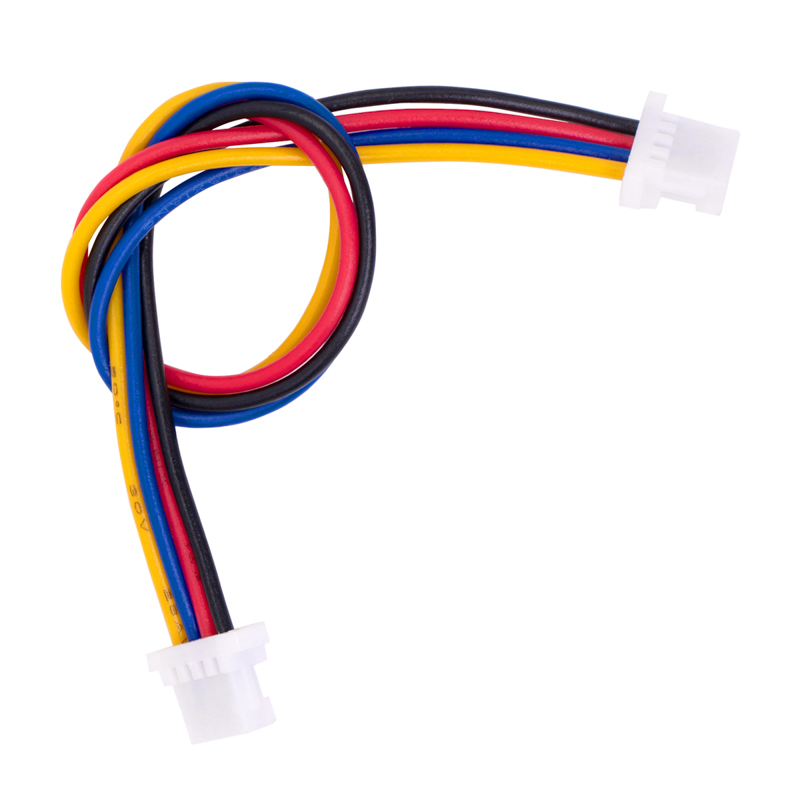

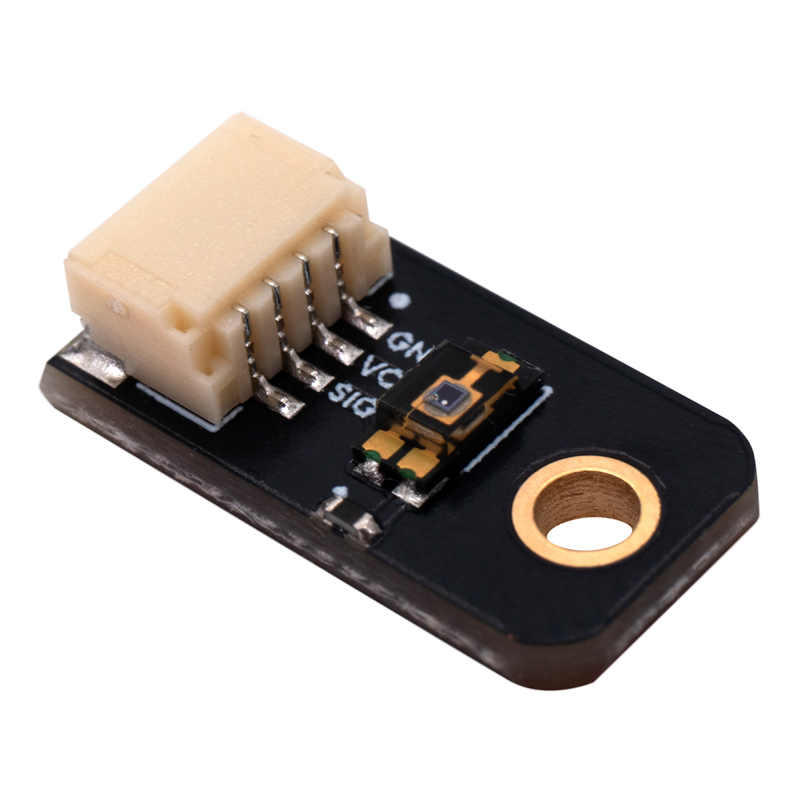

El TEMT6000 sensor de luz ambiental UNIT DevLab es un módulo compacto basado en el fototransistor Vishay TEMT6000. Proporciona un voltaje analógico lineal proporcional a la intensidad de la luz ambiental, lo que lo hace ideal para el control de la retroiluminación de pantallas, sistemas de ahorro de energía, ajuste de la exposición fotográfica y aplicaciones de monitorización ambiental, incluye un arnés Qwiic para facilitar la conexión.

El TEMT6000 sensor de luz ambiental, ajuste automático del brillo de la pantalla, medición de luz fotográfica, detección de luz para hogares inteligentes e IoT, control de iluminación de plantas y jardines, registro portátil/de nivel ligero o registro de datos y detección ambiental.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Tipo: Sensor de luz ambiental (TEMT6000)
• Voltaje de suministro: 3.3 V a 5 V
• Interfaz: Salida analógica
• Sensibilidad a la luz: 0,2 a 1000 lux (típico)
• Tiempo de respuesta:  ~100 ms
• Temperatura de funcionamiento: -40°C a +85°C
• Tipo de conector: JST 1,0 mm 4 pines

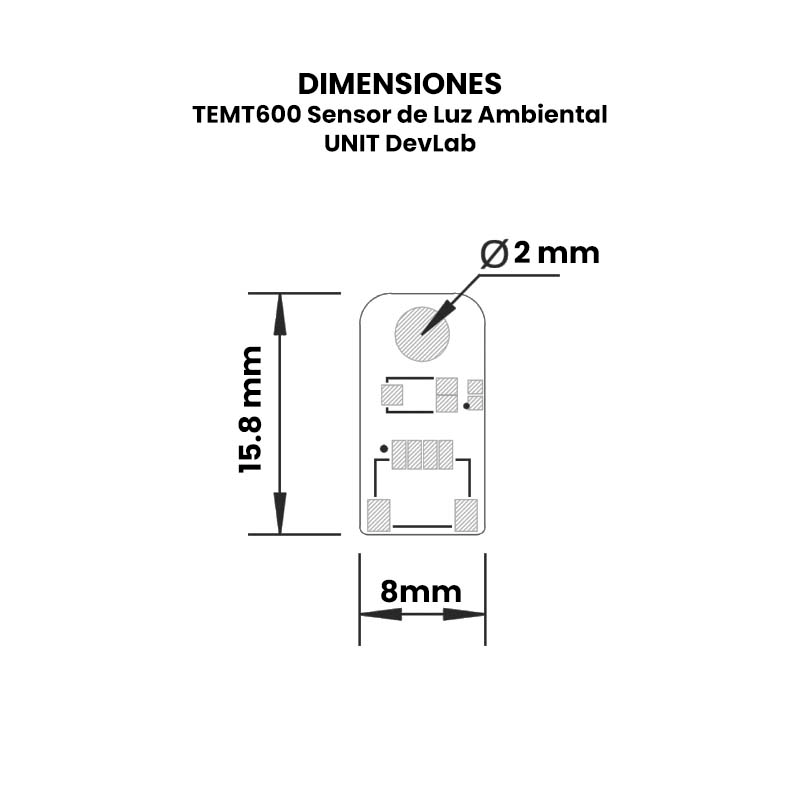

• Dimensiones:15.8mm x 8mm x 4.5mm
• Peso:0.51 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

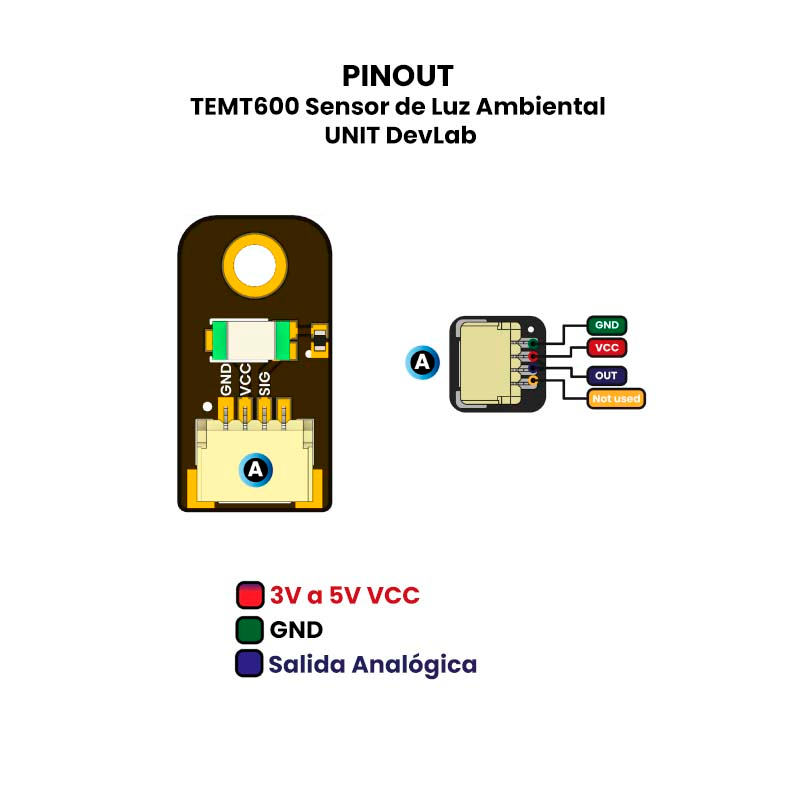

• Pinout
• Esquemático
• Dimensiones
• Github

INFORMACIÓN ADICIONAL

Test de prueba del sensor de luz ambiental TEMT600

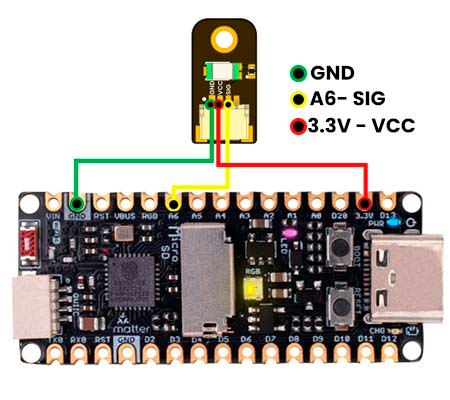

A continuación te presentamos una conexión del sensor de luz ambiental con la tarjeta Pulsar C6, utilizando su pin analógico para recolectar las lecturas y otorgándole voltaje de alimentación al mismo.

El siguiente código parte de las constantes de voltaje de alimentación (3.3V) y que el máximo valor de resolución será de 4095. Teniendo estos valores se puede realizar la correlación  y poder dar un valor asociado al sensado de iluminación vs voltaje.

const int TEMT6000 = 0;

// Variable para almacenar el valor leído del ADC
int TEMT6000ADC = 0;

// Constante para el voltaje de referencia (asumiendo 3.3V)
const float Voltage = 3.3;

// Constante para el valor máximo de lectura del ADC (para 12 bits)
// Los ESP32/ESP32C6 por defecto usan 12 bits (0-4095)
const float maxADCValue = 4095.0;

void setup() {
  // Inicializa la comunicación serial a 115200 baudios para ver los resultados
  Serial.begin(115200);

  // (Opcional, pero recomendado en ESP32): Configura la atenuación del ADC
  // La atenuación de 11dB (ADC_ATTEN_DB_11) da el rango completo de 0 a 3.3V (o más)
  #ifdef ESP32
    // Se incluye una directiva de preprocesador por si el código se compila en otra placa
    analogReadResolution(12); // Establece la resolución a 12 bits (por defecto en la mayoría de las placas ESP)
    // El pin 6 del ESP32C6 es parte del ADC1
    analogSetAttenuation(ADC_11db); // Esto permite leer hasta ~3.3V o más, similar a ADC.ATTN_11DB
  #endif
}

void loop() {
  // 1. Lee el valor RAW del pin analógico
  // En el entorno de Arduino, 'analogRead()' se encarga de todo el proceso.
  TEMT6000ADC = analogRead(TEMT6000);

  // 2. Convierte el valor RAW a voltaje
  // Fórmula: Voltaje = (Valor RAW * Voltaje de Referencia) / Valor Máximo ADC
  float voltage = ((float)TEMT6000ADC * Voltage) / maxADCValue;

  // 3. Imprime los resultados en el Monitor Serial
  Serial.print("Raw ADC: ");
  Serial.print(TEMT6000ADC);
  Serial.print("t"); // Tabulador para un mejor formato
  Serial.print("Voltage: ");
  Serial.print(voltage, 2); // Imprime el voltaje con 2 decimales
  Serial.println(" V");

  // 4. Espera 500 milisegundos (0.5 segundos), equivalente a time.sleep(0.5)
  delay(500);
}

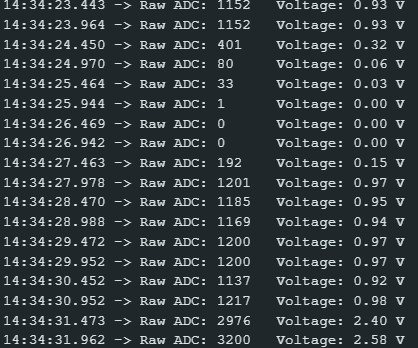

Los resultados que podrás observar desde el monitor serial serán los siguientes:

ENLACES EXTERNOS

• DevLab: TEMT6000 Ambient Light Sensor
