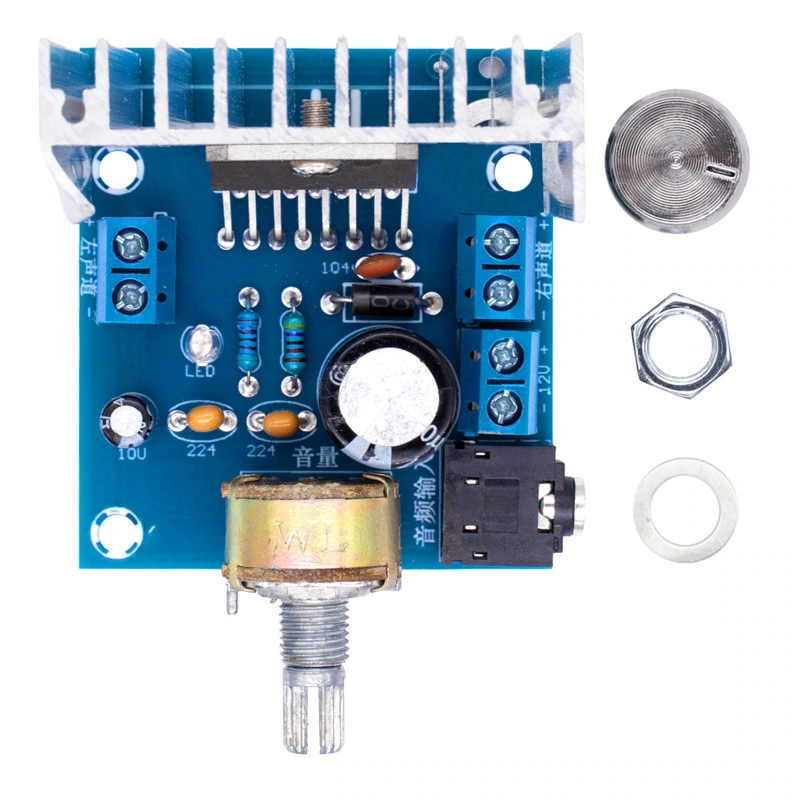

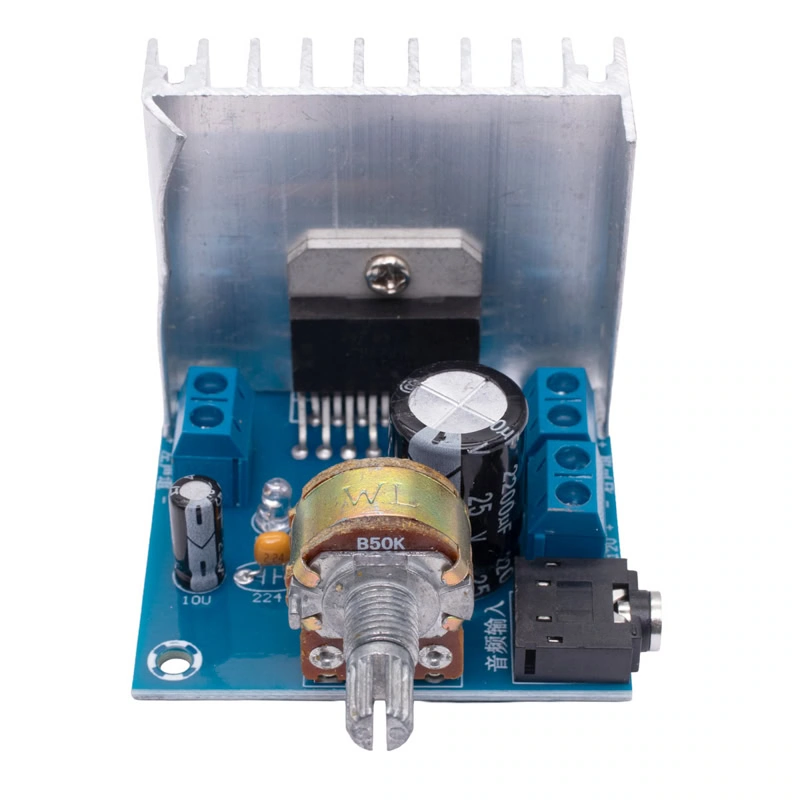

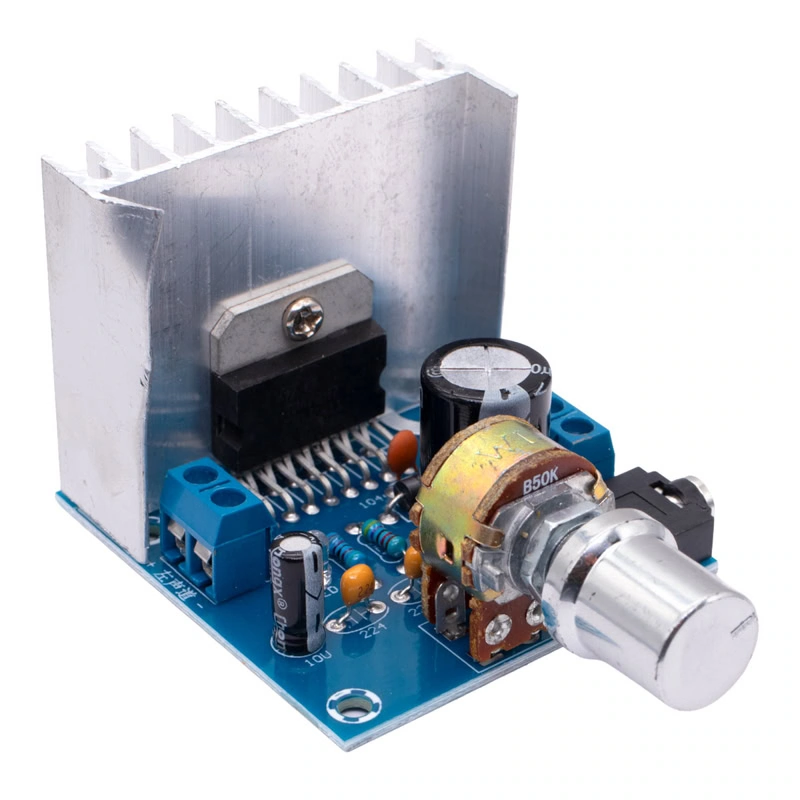

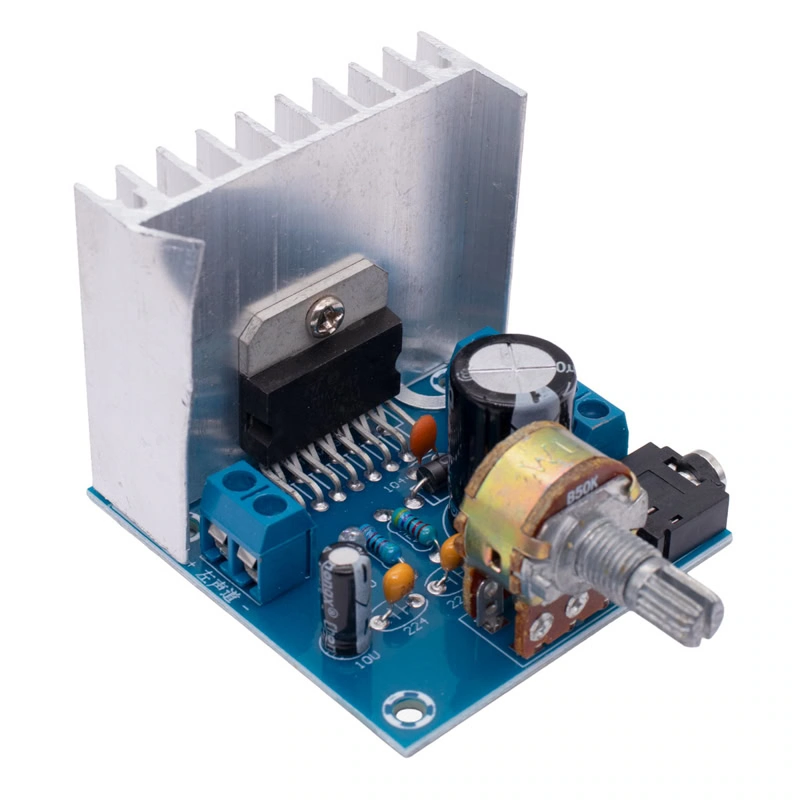

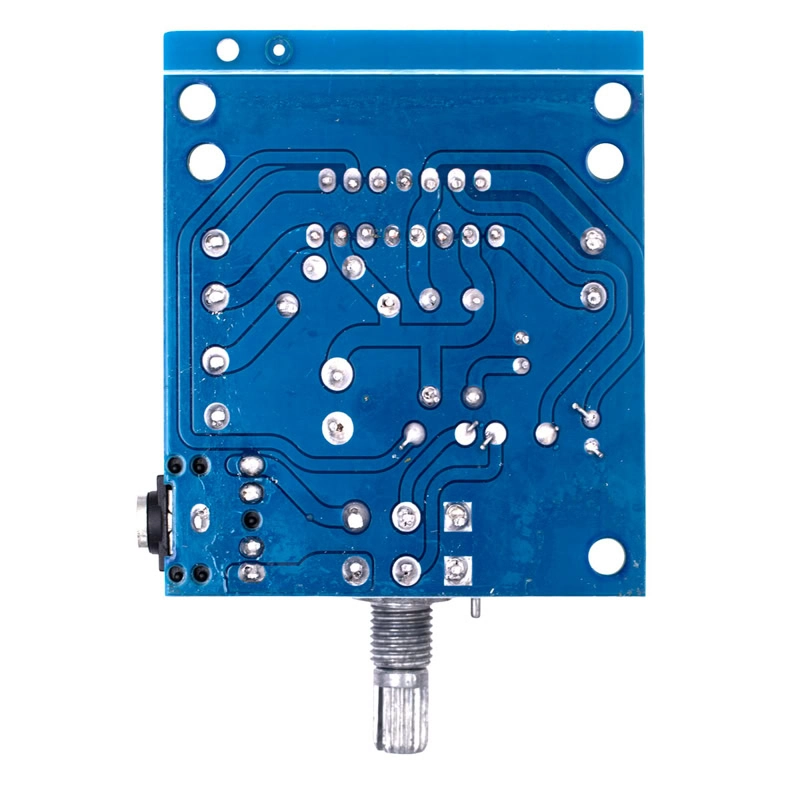

El TDA7297 Amplificador de Audio de Doble Canal 12V DC 15W es un módulo amplificador estéreo basado en el circuito integrado TDA7297, diseñado para amplificar señales de audio de bajo nivel, y entregar potencia suficiente para mover bocinas pasivas. Se alimenta con una fuente de 12 V DC, donde la señal de audio de entrada es procesada internamente mediante amplificación en clase AB, proporcionando una salida de hasta 15 W por canal. Incluye: 1x Perilla y 1x Tuerca para el potenciómetro.
El TDA7297 Amplificador de Audio de Doble Canal 12V DC 15W se utiliza en una amplia variedad de aplicaciones donde se requiere amplificación de audio estéreo de potencia media y bajo costo. Es común en bocinas activas, sistemas de audio caseros, radios, reproductores MP3, televisores pequeños, proyectos DIY y prototipos electrónicos con microcontroladores como Arduino o ESP32. Gracias a su diseño compacto, facilidad de conexión y buen desempeño, es muy usado en proyectos de electrónica, académicos, etc.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Chip: TDA7297.
- Clase de Amplificación: Clase AB.
- Voltaje de Alimentación: 8 a 18 VDC.
- Corriente Máxima: 2 A.
- Control de Volumen: Potenciómetro Integrado.
- LED Indicador de Alimentación.
- Frecuencia: 20 Hz – 20 KHz.
- Potencias:
- Máxima por Canal: 15 W.
- Mínima por Canal: 1.5 W.
- Tipo de Señal: Estéreo 2.0.
- Entrada de Audio: Jack 3.5 mm.
- Altavoces Compatibles: 4 – 8 Ω A 10 – 50 W.

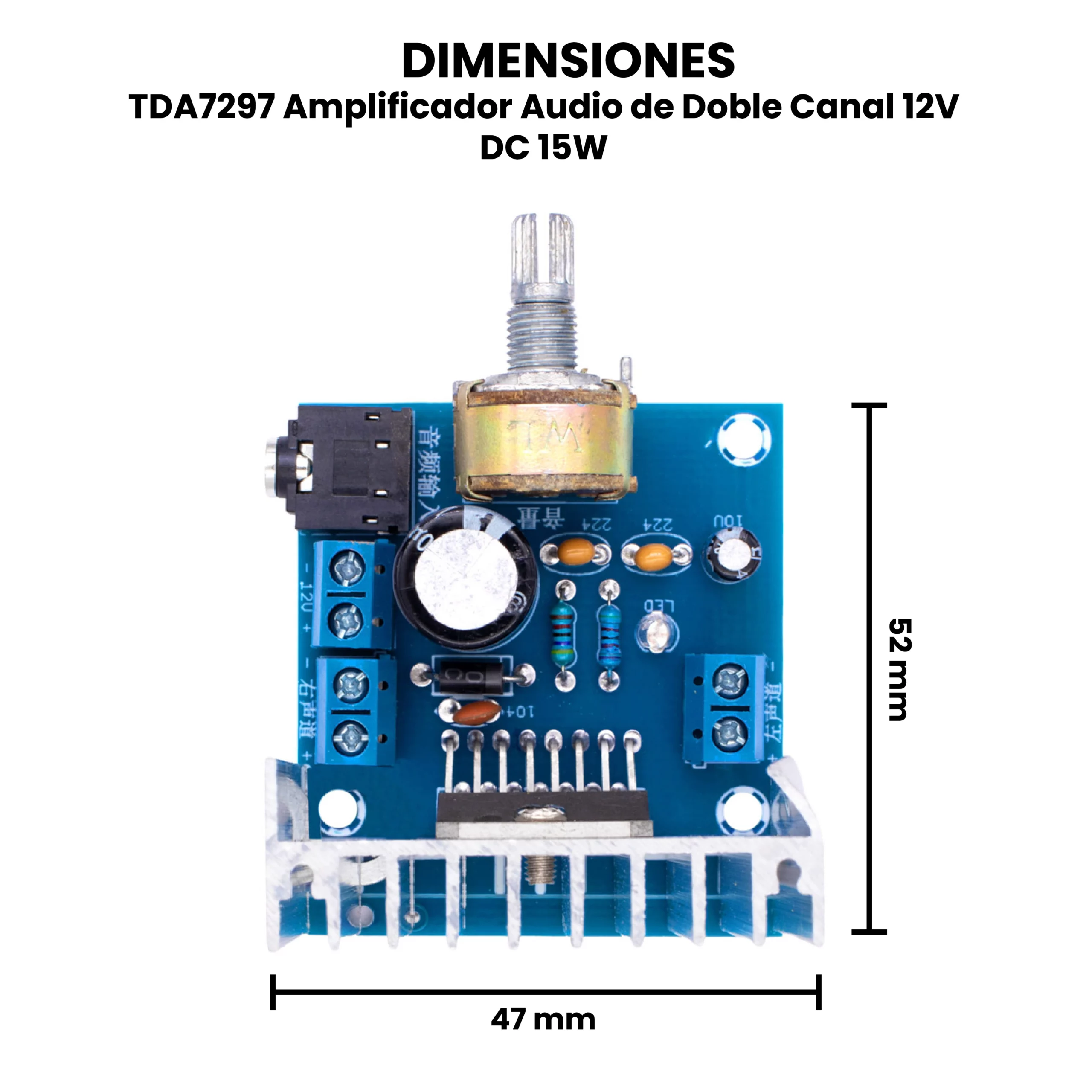

- Dimensiones: 52 mm x 47 mm x 42 mm.
- Peso: 50 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el TDA7297 Amplificador Audio de Doble Canal 12V DC 15W?
Aquí tienes la explicación paso a paso para probar el amplificador TDA7297 12 V DC 15 W doble canal, de forma segura y sencilla.
Materiales Necesarios.
- Módulo TDA7297 Amplificador de Audio.
- Fuente de alimentación 12 V DC (mínimo 2 – 3 A recomendados).
- 2 bocinas pasivas de 4 Ω u 8 Ω.
- Cable de audio 3.5 mm estéreo o cables sueltos.
- Fuente de audio (celular, PC, reproductor MP3, etc.).

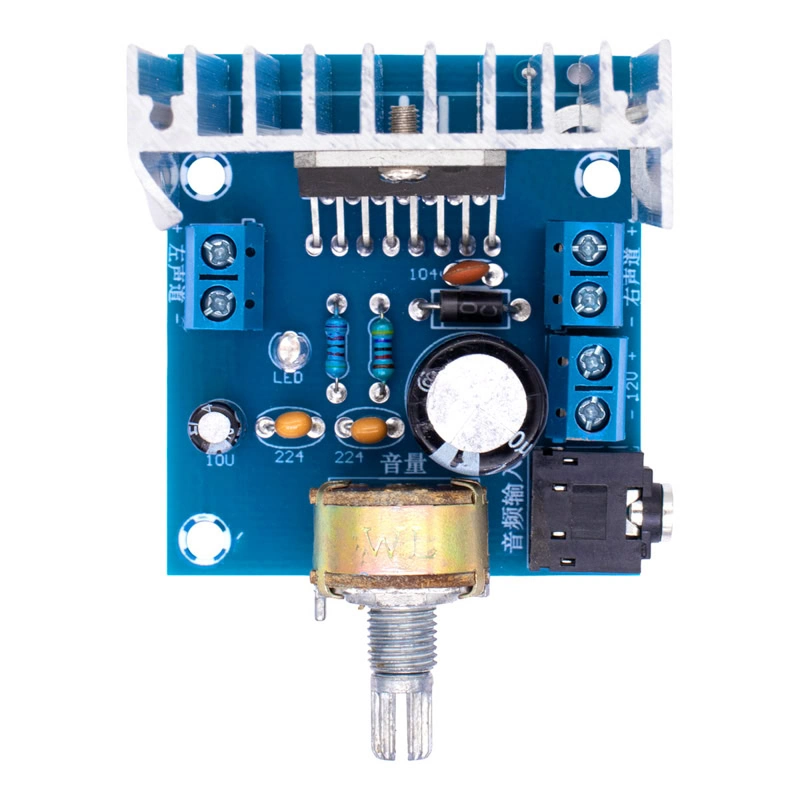

Conexiones.

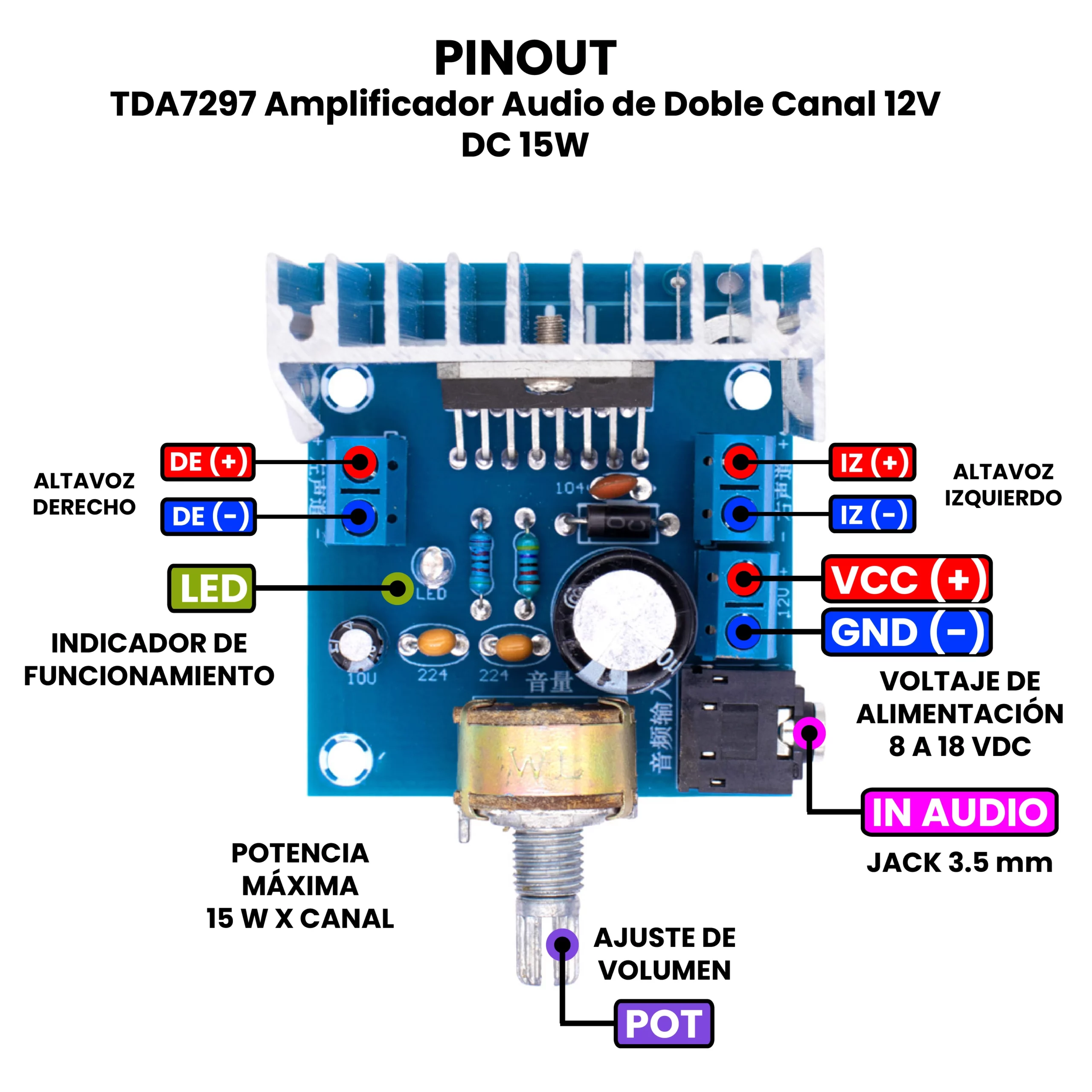

| Terminal / Pin | Conexión | Descripción |
|---|---|---|
| VCC / +12V | Fuente +12 V DC | Alimentación positiva del módulo |
| GND | Fuente GND (-) | Tierra de la alimentación |
| L OUT + | Bocina Izquierda + | Salida positiva a bocina izquierda |
| L OUT – | Bocina Izquierda – | Salida negativa a bocina izquierda |
| R OUT + | Bocina Derecha + | Salida positiva a bocina derecha |
| R OUT – | Bocina Derecha – | Salida negativa a bocina derecha |
El conector hembra para audio se conectará a la fuente de audio con el jack 3.5 mm.
Encendido y Pruebas.
- Enciende la fuente de 12 V.
- Reproduce música en la fuente de audio.
- Gira lentamente el potenciómetro hasta escuchar sonido.
- Ajusta el volumen poco a poco hasta un nivel cómodo.
- El audio debe escucharse claro y sin distorsión.
- El disipador puede calentarse ligeramente (es normal).
- Si hay distorsión:
- Baja el volumen de entrada.
- Revisa la impedancia de las bocinas.
- Verifica que la fuente entregue suficiente corriente.
Recomendaciones de Uso.
- Utiliza una fuente de alimentación estable de 12 V DC, capaz de entregar al menos 2 a 3 A, para evitar caídas de voltaje y distorsión.
- Conecta únicamente bocinas pasivas de 4 Ω u 8 Ω; no conectes audífonos ni bocinas activas a la salida.
- Ajusta siempre el potenciómetro de volumen al mínimo antes de encender el módulo y súbelo gradualmente.
- Evita llevar el volumen al máximo por tiempos prolongados, ya que puede generar distorsión y sobrecalentamiento.
- Asegura una buena ventilación del disipador y no cubras el módulo durante su funcionamiento.
- No conectes ni desconectes bocinas con el amplificador encendido para prevenir daños al integrado.
- Mantén los cables de señal de audio alejados de los cables de alimentación para reducir ruido e interferencias.
- Si usas una fuente conmutada, procura que sea de buena calidad o añade filtrado adicional para evitar zumbidos.
- No excedas los 18 V DC de alimentación para evitar daños permanentes al circuito.
