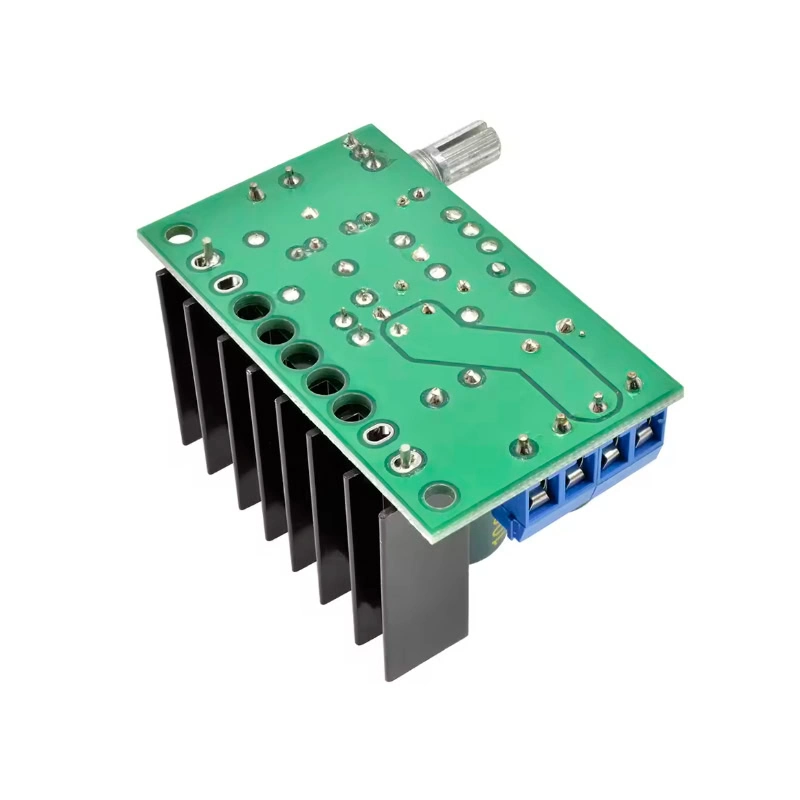

TDA2050 Amplificador de Audio Mono 5W-120W

INFORMACIÓN

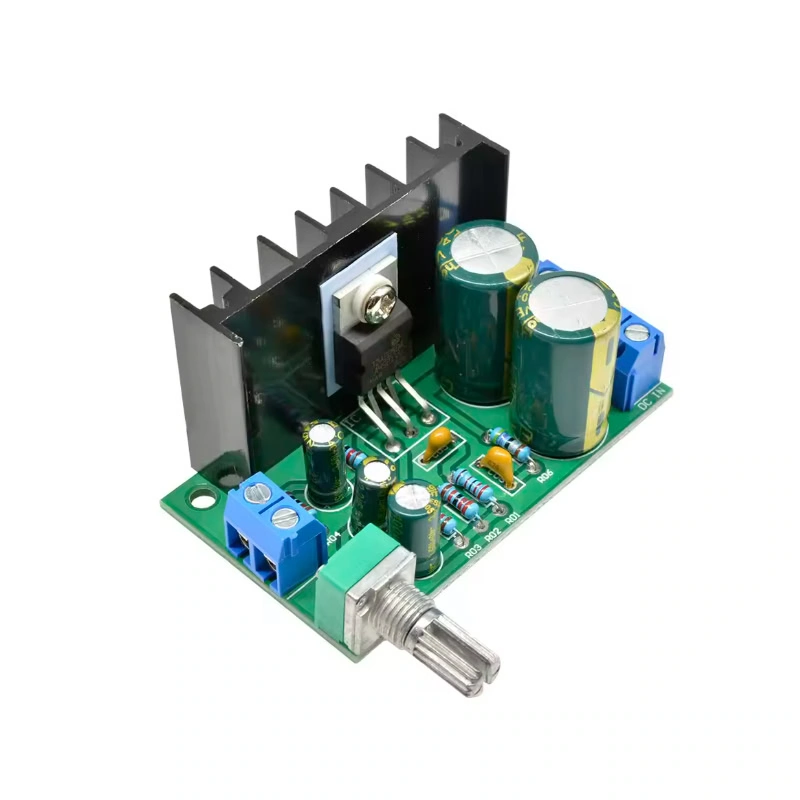

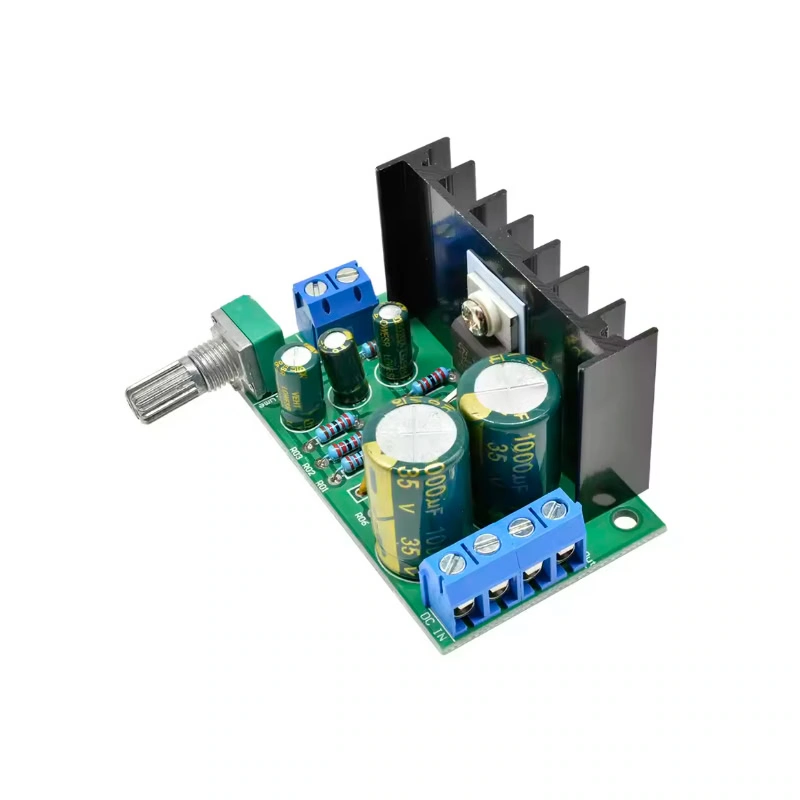

El TDA2050 Amplificador de Audio Mono es una placa electrónica que integra el circuito integrado TDA2050, diseñado para amplificar señales de audio de baja potencia y entregarlas a un altavoz con una potencia entre 5W y 120W (dependiendo de la fuente y la impedancia). Es un amplificador de un solo canal (mono), construido con componentes discretos, capacitores de filtro y un disipador de calor para la etapa de potencia. Incluye un potenciómetro que permite ajustar el nivel de volumen directamente en la entrada. Incluye: una rondana y tuerca para el potenciómetro.

El módulo TDA2050 Amplificador de Audio Mono 5W-120W se utiliza en una amplia variedad de proyectos y aplicaciones de sonido, permitiendo amplificar señales de audio de baja potencia para impulsar altavoces de 4 a 16 ohms con buena calidad y volumen. Es ideal para sistemas de sonido caseros, bocinas activas, proyectos DIY de audio, parlantes portátiles, módulos Bluetooth con salida a altavoz, amplificadores para guitarra o instrumentos, y como etapa de potencia en equipos Hi-Fi de bajo costo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de Amplificador: Clase AB.
• Chip: TDA2050.
• Voltaje de Funcionamiento: 5 – 24 VDC.
• Corriente Máxima: 1 – 2 A (a 24 VDC no superar los 500 mA).
• Número de Canales: 1.
• Impedancia de Salida: 4 Ω / 16 Ω.
• Resistencia: 4 – 8 R del altavoz de frecuencia media – alta.
• Potencias:
  • Del altavoz Aplicada: 10 – 60 W.
  • Salida: 5 – 120 W.

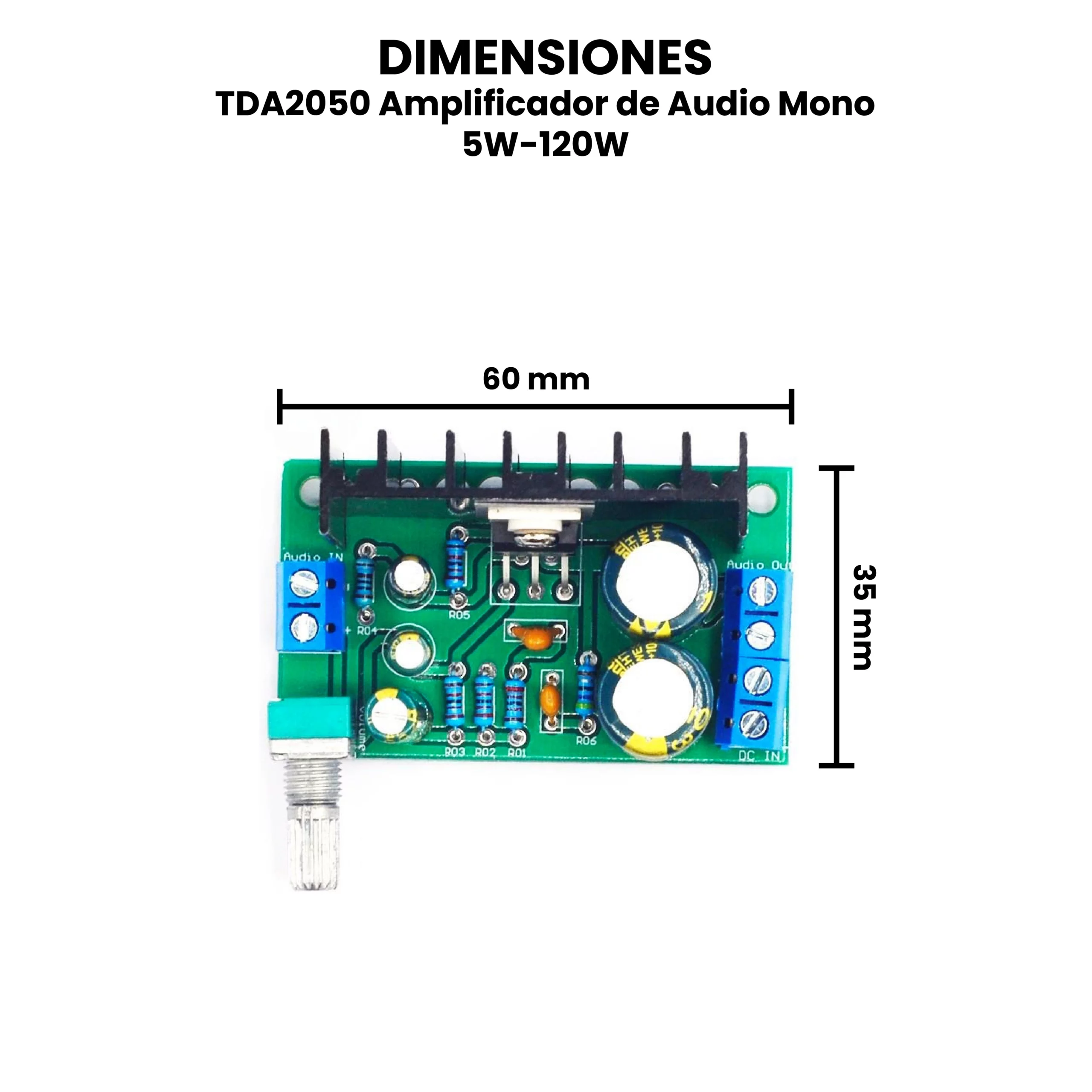

• Dimensiones: 60 mm x 35 mm x 32 mm.
• Peso: 37 g.

NOTA:

• No aplicable a fuentes de audio en teléfonos móviles ni a fuentes de automóviles.
• La fuente de alimentación en 24 VDC no debe superar los 500 mA.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

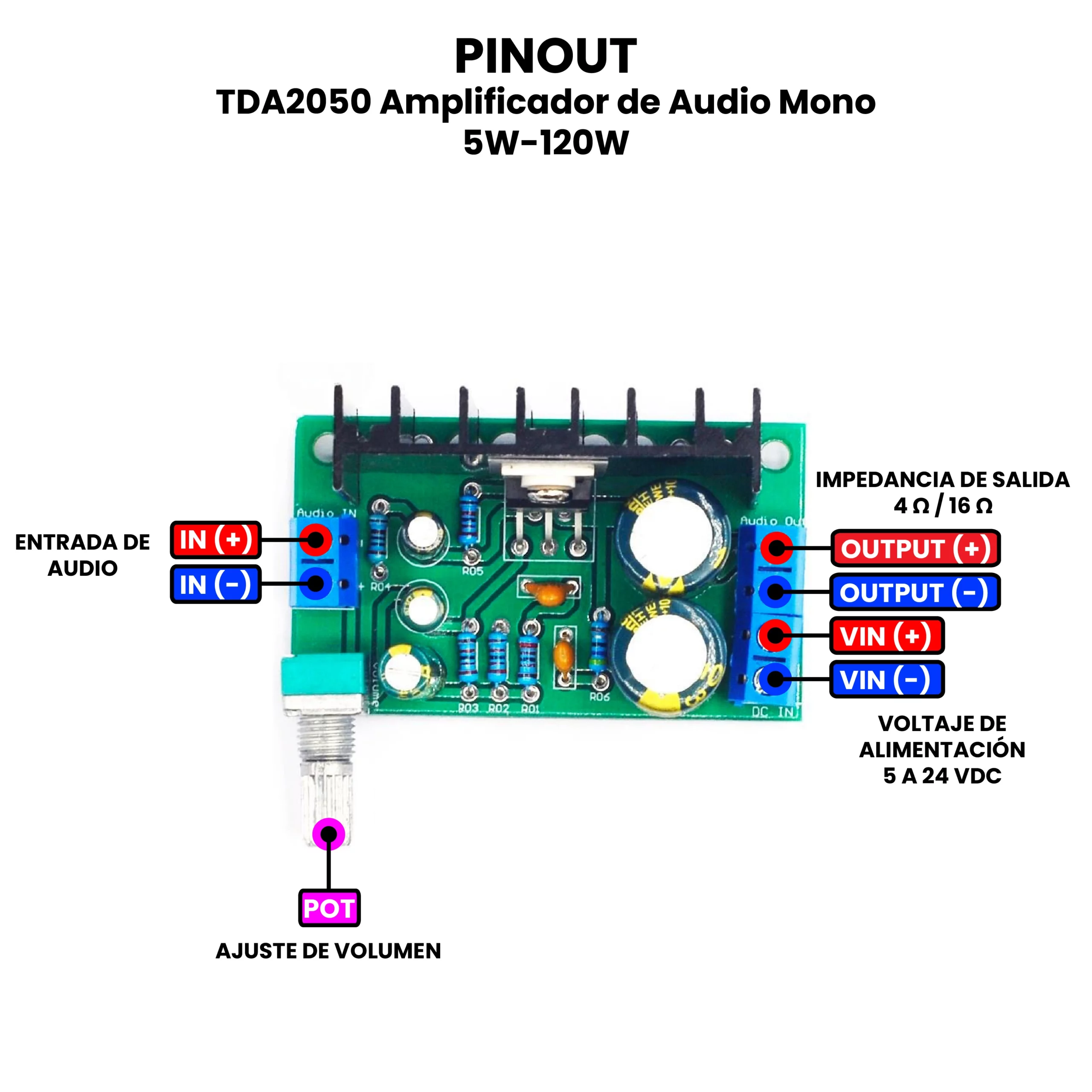

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

¿Qué es un amplificador Clase AB?

Los amplificadores AB son dispositivos electrónicos diseñados para amplificar señales de audio. Su principal característica es su eficiencia y fidelidad excepcionales. Su nombre proviene de la combinación de las clases A y B, reflejando su capacidad para operar en ambos modos. Los amplificadores AB combinan la eficiencia de ambos amplificadores. La principal diferencia entre los amplificadores de clase AB y otros tipos, como los de clase A, reside en su forma de gestionar las señales de audio. Mientras que los amplificadores de clase A amplifican la señal completa, los amplificadores AB solo amplifican una parte de la señal en cada ciclo.

La eficiencia de un amplificador se refiere a la relación entre la potencia de salida y la potencia consumida. Los amplificadores AB destacan por su eficiencia, ya que logran un equilibrio óptimo entre la eficiencia de los amplificadores de clase B y la calidad de sonido de los de clase A. Este equilibrio se traduce en un rendimiento excepcional y una menor generación de calor en comparación con los amplificadores de clase A. En situaciones de baja potencia, operan en modo clase A, brindando una reproducción precisa y detallada. Asimismo, cuando se requiere más potencia, cambian al modo clase B. De esta manera, se aprovecha la eficiencia para proporcionar la potencia necesaria sin comprometer la calidad de sonido.
