Tarjeta de Desarrollo PY32F003L24D6TR ARM 32 bits – UNIT DevLab

INFORMACIÓN

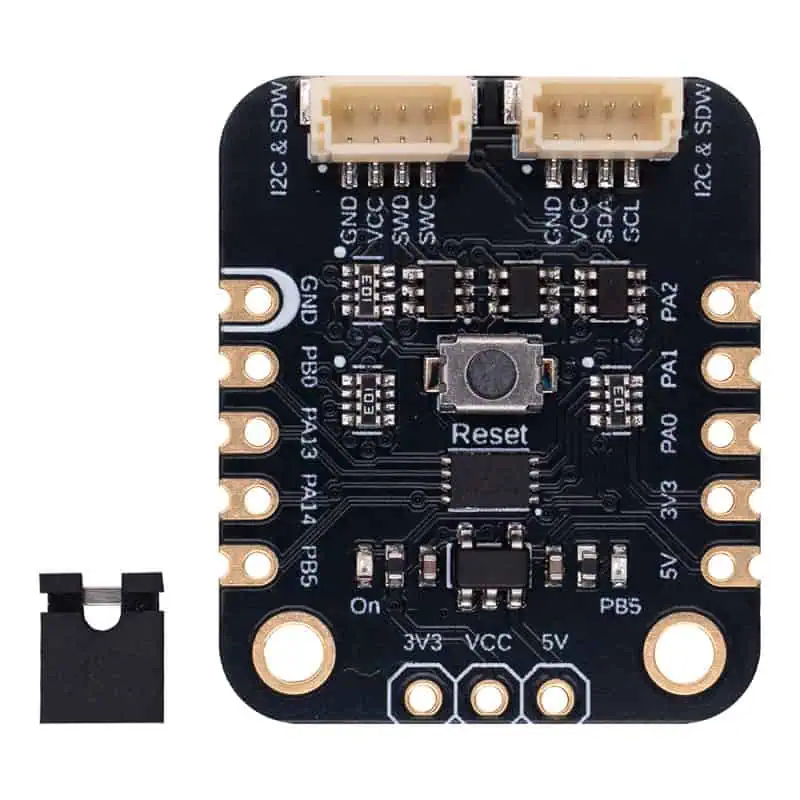

La tarjeta de desarrollo PY32F003L24D6TR ARM Cortex-M0 de 32 bits combina opciones de alimentación flexibles, con periféricos integrados como SPI, I₂C, UART y un ADC de 12 bits, con una velocidad de reloj de hasta 24 MHz, 16 KB de memoria flash y 2 KB de SRAM.

El módulo PY32F003L24D6TR MCU Dev Board es ideal para prototipado de dispositivos, educación en sistemas integrados, creación de dispositivos alámbricos en red o desarrollo de tecnología portátil, compatible con el entorno de Arduino IDE.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Tipo: Tarjeta de desarrollo
• Voltaje de alimentación: 3v3 / 5V (selector jumper)
• Led Indicador: LED integrado en PB5
• Microcontrolador: PY32F003L24D6TR (ARM Cortex-M0 de 32 bits)
• Memoria: 24 KB de memoria Flash, 4 KB de SRAM
• Flash :16 KB
• SRAM  :2 KB
• Temporizadores
  • Avanzados (16 bits): 1
  • Propósito general: 4
  • Bajo consumo: 1
• SysTick: 1
• Watchdog: 2
• Interfaces: SPI , I2C, USART
• Canales DMA:3
• RTC: Sí
• GPIO: 7
• Conversor analógico-digital de 12 bits (ext+int): 4+2
• Comparadores: 2
• Frecuencia máxima de CPU: 24 MHz

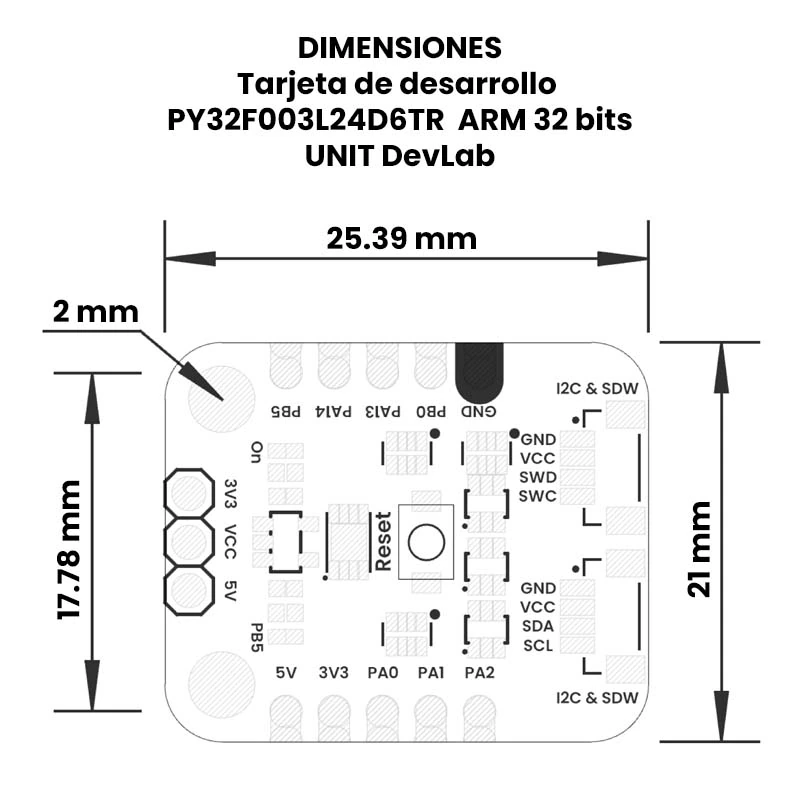

• Dimensiones: 25.39mm x 21 mm x 2 mm
• Peso:1.78 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

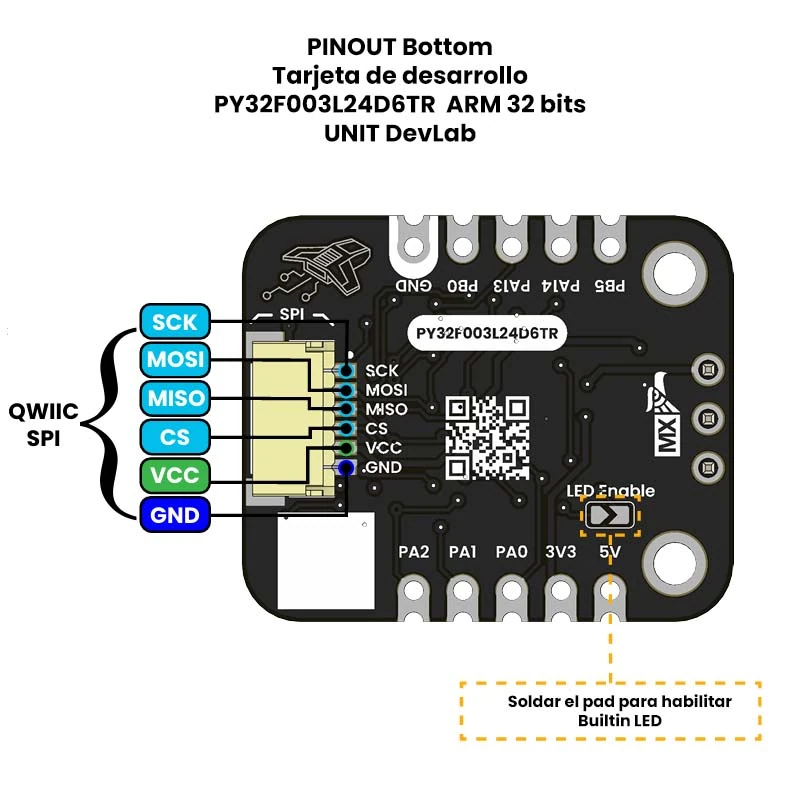

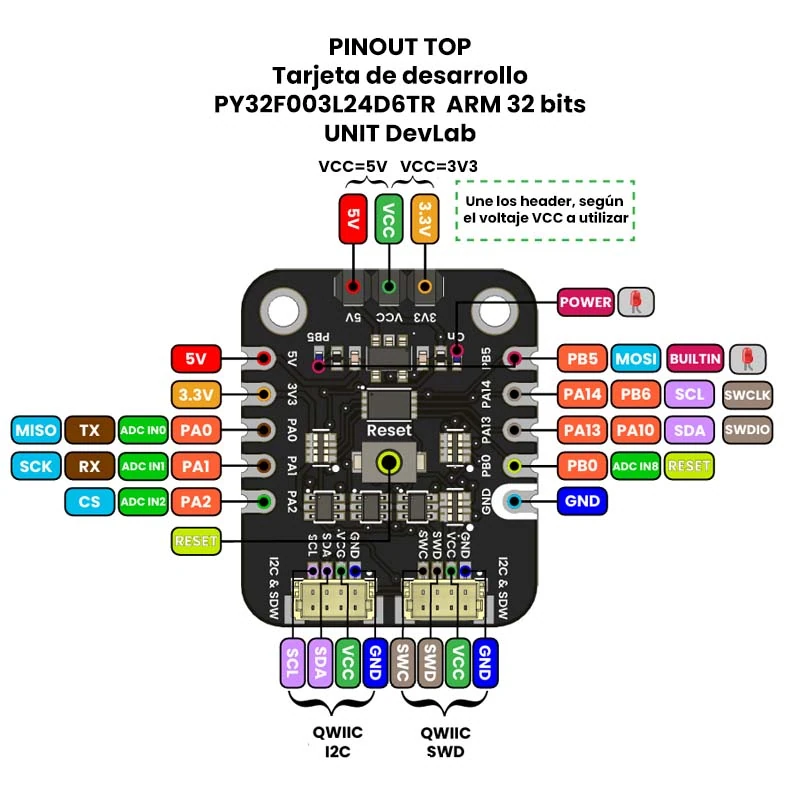

• Pinout

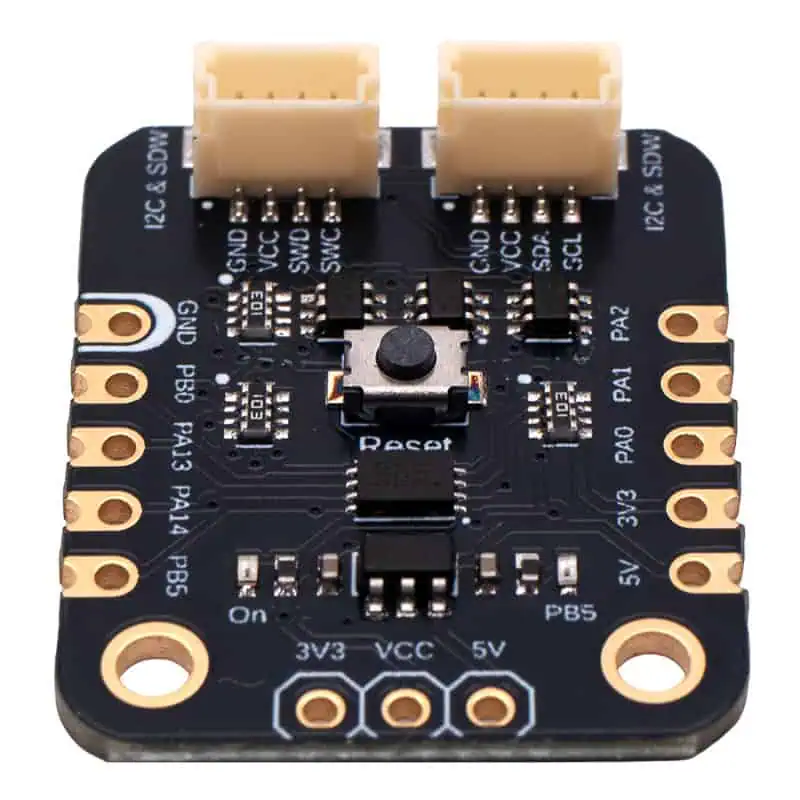

  • Top

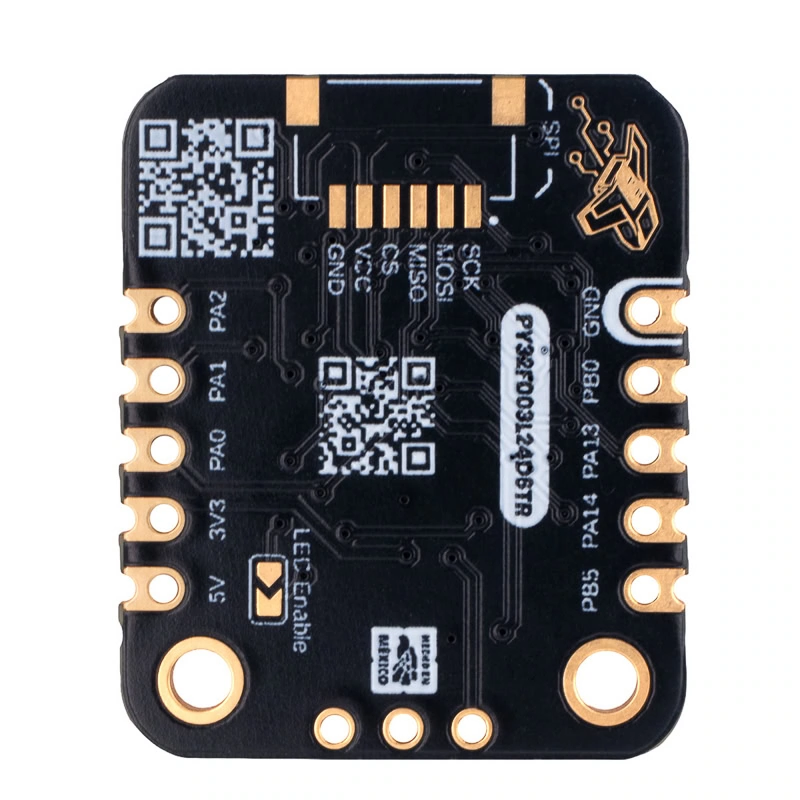

  • Bottom
• Esquemáticos
• Dimensiones
• Github
• Libreria PY32-IDE Arduino

ENLACES EXTERNOS

• Wiki DevLab: PY32F003L24D6TR MCU Dev Board
• Guía de inicio PY32F003I24D6TR
