T3-S3 MVSR Kit de Comunicacion de Voz por LoRa LILYGO

INFORMACIÓN

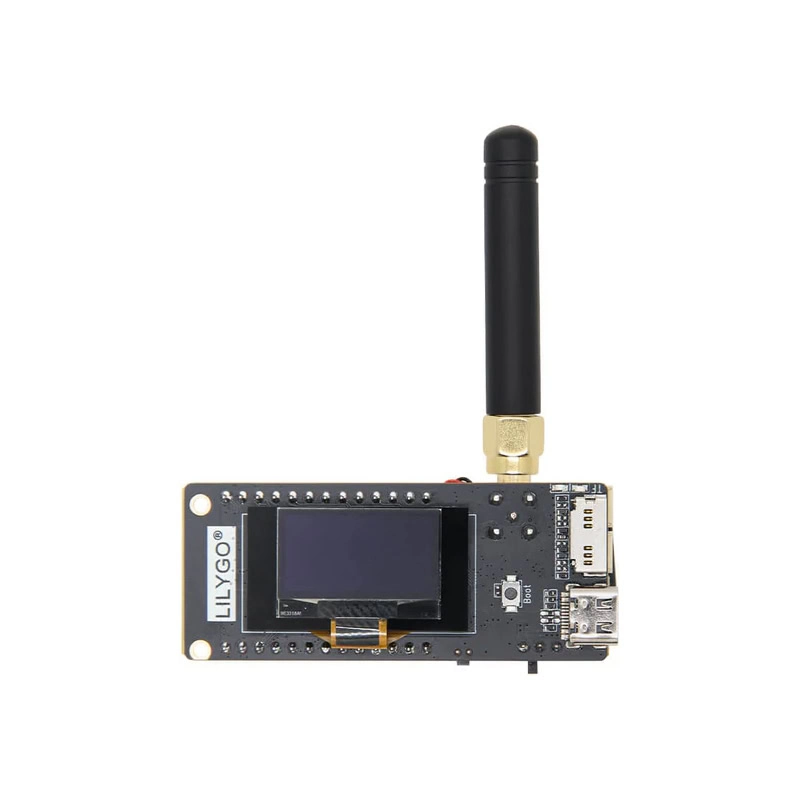

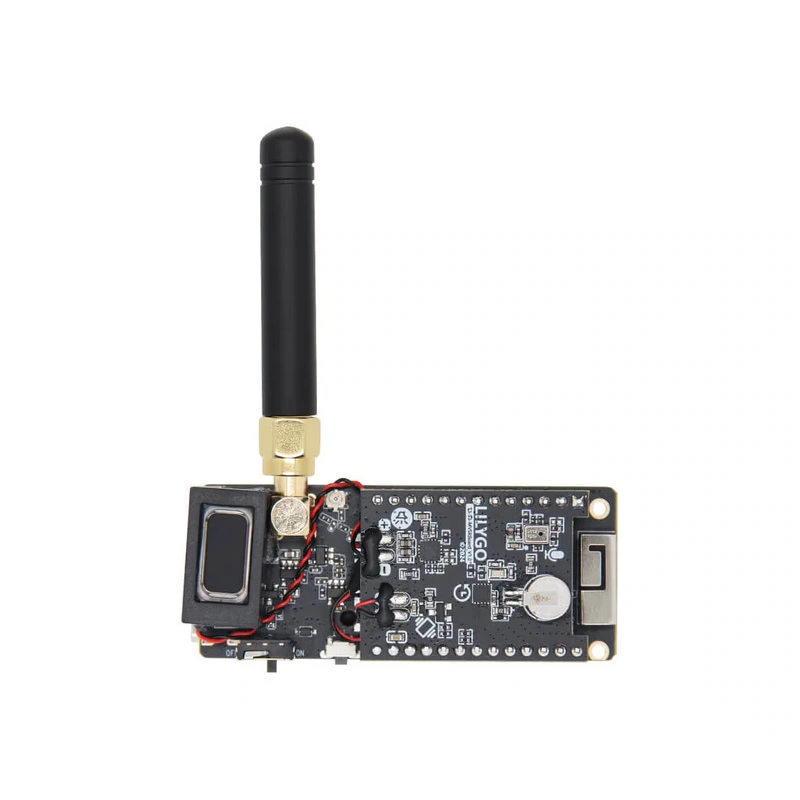

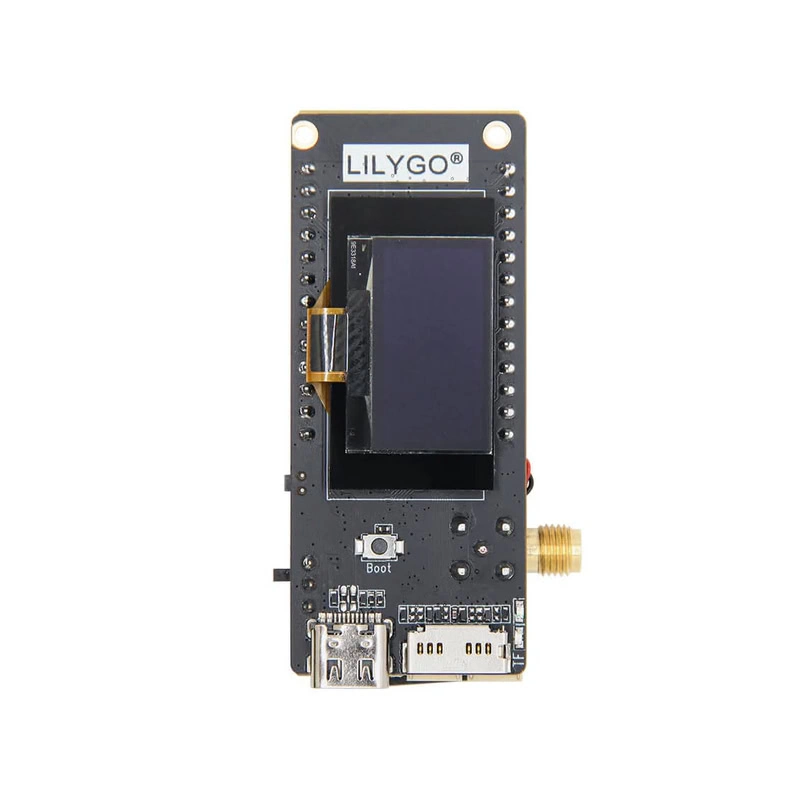

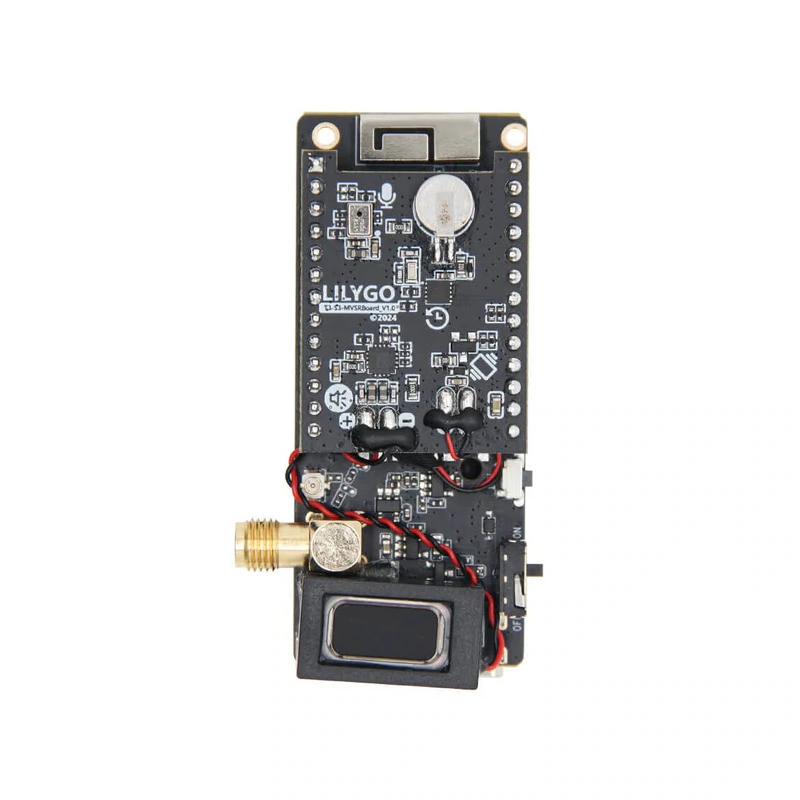

El T3-S3 MVSR de LILYGO es una plataforma de comunicación de voz inalámbrica basada en el ESP32-S3, diseñada para implementar sistemas de audio digital bidireccional en tiempo real. Integra un transceptor LoRa (SX1262) para enlaces de largo alcance y baja latencia, junto con codec de audio, micrófono y salida para altavoz , permitiendo captura, procesamiento y transmisión de voz directamente en el dispositivo. Incluye tarjeta T3-S3 MVSR, antena LoRa y cable con conector JST para batería.

Este dispositivo es ideal en aplicaciones donde se requiere comunicación de voz inalámbrica directa , de bajo consumo y sin infraestructura de red. Es adecuado para intercomunicadores punto a punto o en red , como radios digitales experimentales tipo push-to-talk, comunicación entre personal en campo, o enlaces de voz en entornos industriales y rurales, además de proyectos como sistemas de alerta por voz , monitoreo remoto con mensajes hablados, o nodos que transmiten eventos críticos mediante audio en lugar de datos.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: LILYGO

Tipo: Tarjeta de desarrollo

Modelo: T3-S3 MVSR

Tensión de alimentación:

• 5 V 500 mA (USB-C)
• 3.7 V (Batería)

MCU: ESP32S3FH4R2

• Plataformas compatibles: Arduino IDE y PlatformIO
• Flash: 4 MB
• PSRAM: 2 MB
• Comunicación: Wi-Fi 2.4HGz+ Bluetooth 5 (LE)

Pantalla: OLED de 0,96 pulgadas

• Controlador: SSD1306 o SH1106
• Resolución: 128 x 64
• Interfaz: I2C (pinos IO18 e IO17)
• Dirección I2C: 0X3C

Ranura para tarjetas MicroSD

Chip LoRa SX1262

• Rango de frecuencia: 144~148MHZ
• Tasa de transferencia: 0.018K～37.5Kbps

Chip LoRa SX1280

• Rango de frecuencia: 2,4 GHz ISM (2400–2500 MHz)
• Tasa de transferencia:
  • LoRa: hasta ~203 kbps
  • FLRC: hasta ~1,3 Mbps
  • GFSK: hasta ~2 Mbps

Altavoz

• Chip: MAX98357A
• Protocolo de comunicación del bus: I²S
• Ganancia predeterminada de 9 dB

Micrófono

• Chip: MSM261S4030H0R
• Protocolo de comunicación del bus: I2S

Motor de vibración

• Comunicación por: PWM

RTC integrado

• Chip: PCF85063ATL
• Protocolo de comunicación del bus: I2C

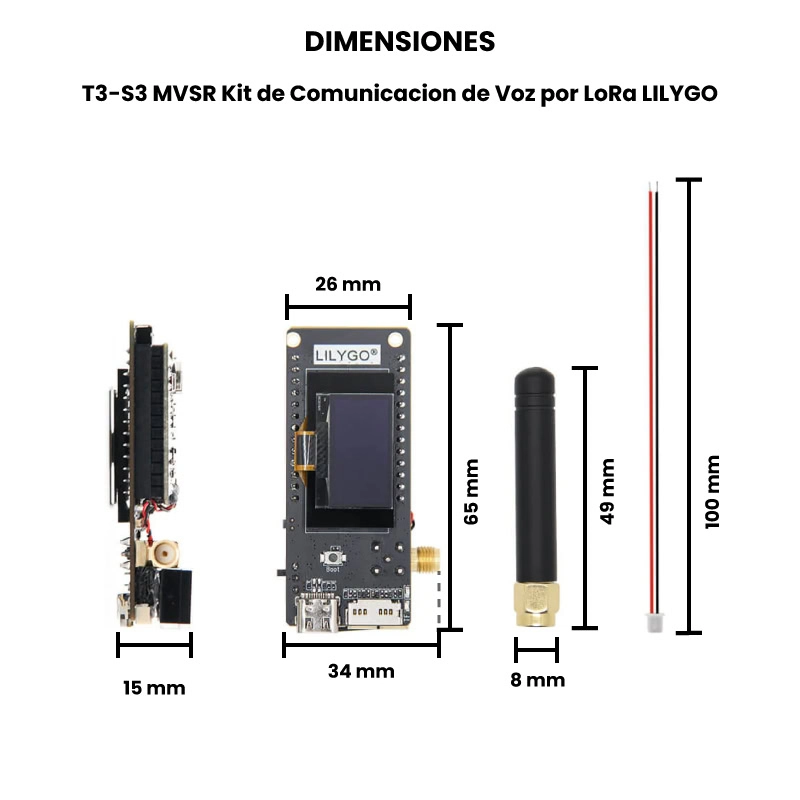

Dimensiones

• Placa (sin contar conector SMA hembra): 66 mm x 27 mm x 15 mm
• Antena: 8 x 50 mm

Peso: 25,2 g

Nota:

• No incluye Batería
• El modelo del transceptor LoRa puede variar entre el SX1262 o el SX1280 sin comprometer el correcto funcionamiento o desempeño del producto.

---

DOCUMENTACIÓN Y RECURSOS

Ficha de datos

• ESP32-S3
• Transceptor LoRa: SX1262
• Transceptor LoRa: SX1280

Dimensiones

Esquemático

GitHub

---

INFORMACIÓN ADICIONAL

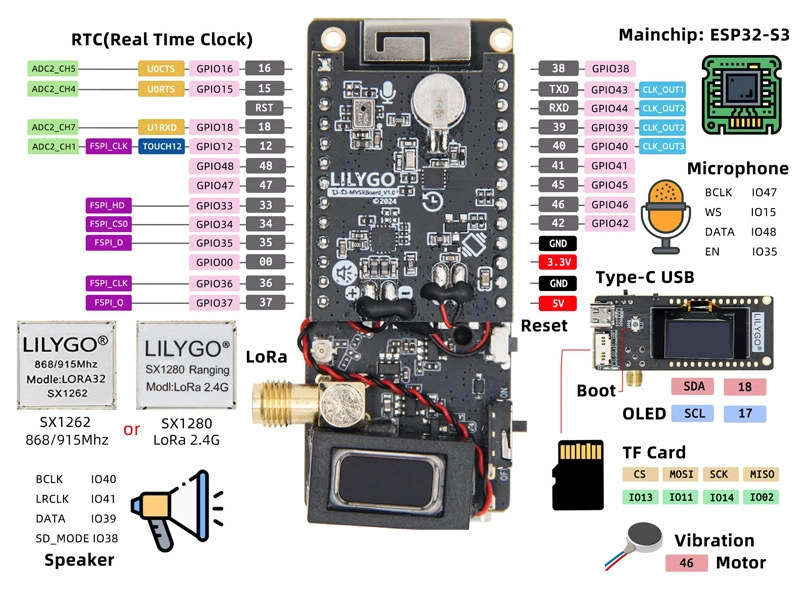

Elementos de hardware

Precauciones de uso

• Cumplimiento RF: configurar frecuencia, potencia y ancho de banda del LoRa conforme a la normativa local (ISM), evitando potencias o canales no permitidos.
• Antena: No opere el módulo sin antena para evitar daños al transceptor RF.
• Consumo y alimentación: asegure una fuente estable (USB/batería) capaz de soportar picos de corriente del ESP32-S3 y del amplificador de audio.
• Gestión térmica: evitar operación prolongada a máxima potencia RF y volumen alto sin ventilación adecuada.
• Latencia y ancho de banda: considere las limitaciones de LoRa para voz (bitrate bajo); use compresión y parámetros adecuados para evitar cortes.
• Firmware y seguridad: validar el firmware, proteger actualizaciones y, si se transmite información sensible, implementar cifrado a nivel de aplicación.
• Ambiente de uso: no exponer a humedad, polvo excesivo o vibraciones sin encapsulado adecuado.
• Pruebas de enlace: verificar alcance y estabilidad en el entorno real antes del despliegue operativo.

---
