INFORMACIÓN
El T-Embed SI4732 es un receptor de radio digital portátil basado en el microcontrolador ESP32-S3, diseñado para proyectos de sistemas embebidos con capacidades de audio y RF. Integra el chip de radio SI4732, que permite la recepción de bandas como AM y FM mediante procesamiento digital de señal, además incorpora una pantalla TFT a color, un encoder rotatorio con LEDs para la interacción del usuario, un amplificador de audio N8002, micrófonos PDM y ranura para tarjeta microSD, lo que permite desarrollar aplicaciones completas de radio e interfaces embebidas sin hardware adicional.
Este dispositivo es ideal para recibir radio AM y FM, desarrollar tu propio firmware, aprender y probar conceptos de RF, audio y sistemas embebidos sin diseñar todo el hardware desde cero y construir radios portátiles, reproductores de audio o equipos de monitoreo con pantalla, controles y sonido ya integrados.
Incluye T-Embed SI473 y antena telescópica.
ESPECIFICACIONES Y CARACTERÍSTICAS
Marca: LILYGO
Modelo: T-Embed SI4732
Tensión de alimentación:
- USB-C: 5 V 1 A
- Batería integrada: 3.7 V 900 mAh
MCU: ESP32-S3 Dual-core LX7
- Plataformas compatibles: Arduino IDE y PlatformIO
- Flash: 16MB
- PSRAM: 8MB
- Comunicación: 2.4HGz Wi-Fi+ Bluetooth 5 (LE)
- Compatibilidad: Arduino IDE, MicroPython, PlatformIO, ESP IDF
Chip de radio: Si4732-A10
- AM: 520 – 1710 kHz
- FM: 64 – 108 MHz
- SW: 2.3 – 26.1 MHz
- LW: 153 – 279 kHz
Batería: LiPo
- Modelo: 702550
- Capacidad: 900 mAh
Pantalla LCD TFT a color IPS de 1,9 pulgadas
- Protocolo: SPI
- Tipo: TFTLCD
- Controlador: ST7789V
- Resolución: 170(H)RGBx 320(V)
Control: Encoder
Expansión de pines: Conector hembra JST – GH 1.25 mm
Incluye ranura para memorias MicroSD
Número de Micrófonos: 2

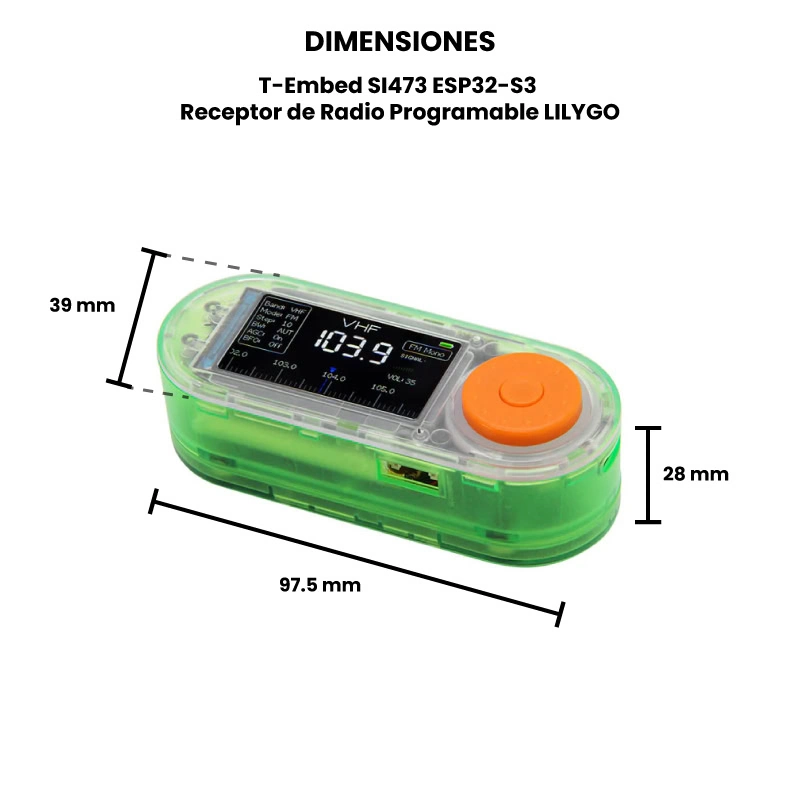

Dimensiones:
- T-Embed SI4732: 97.5 mm x 39 mm x 28 mm
- Antena telescópica: Extensible de 104 mm a 310 mm
Peso: 85 g
DOCUMENTACIÓN Y RECURSOS
Datasheet
INFORMACIÓN ADICIONAL

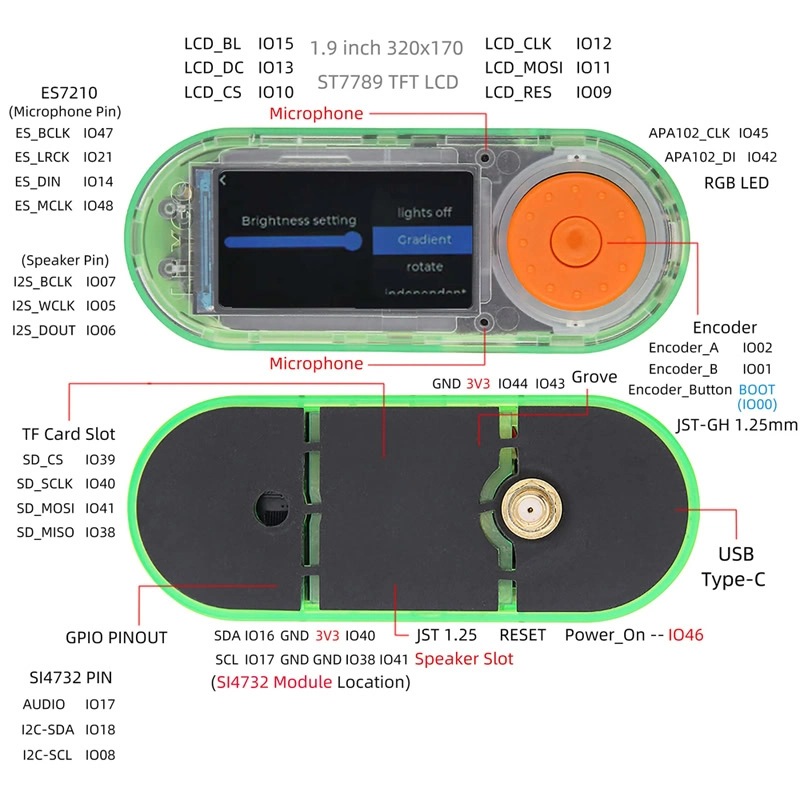

Elementos de hardware
Precauciones de uso
- Alimentación adecuada: Utilizar únicamente la fuente de alimentación recomendada (USB o batería dentro de los rangos especificados). Evitar sobretensiones, ya que pueden dañar el ESP32-S3 o el chip de radio SI4732.
- Conexión de antena: No operar el receptor sin una antena adecuada o con conexiones defectuosas. Una antena mal conectada puede degradar la recepción e incluso afectar el desempeño del circuito de RF.
- Manejo de señales RF: Evitar conectar señales de RF externas directamente al conector de antena sin atenuación o protección, ya que el SI4732 está diseñado para niveles de señal propios de radiodifusión.
- Temperatura y ambiente: No utilizar el dispositivo en ambientes con humedad excesiva, polvo o temperaturas fuera del rango operativo recomendado.
- Programación y firmware: Verificar la configuración de pines y periféricos antes de cargar firmware personalizado. Una configuración incorrecta puede provocar bloqueos, sobrecalentamiento o funcionamiento inestable.
- Altavoz y audio: No forzar niveles de volumen elevados de manera continua, ya que puede causar distorsión, sobrecalentamiento del amplificador N8002 o daño al altavoz integrado.
- Manipulación física: Evitar golpes, flexiones o presión excesiva sobre la pantalla TFT y el encoder, ya que son componentes mecánicos sensibles.
