Mini 360 MP2307 Convertidor DC Step Down 3A

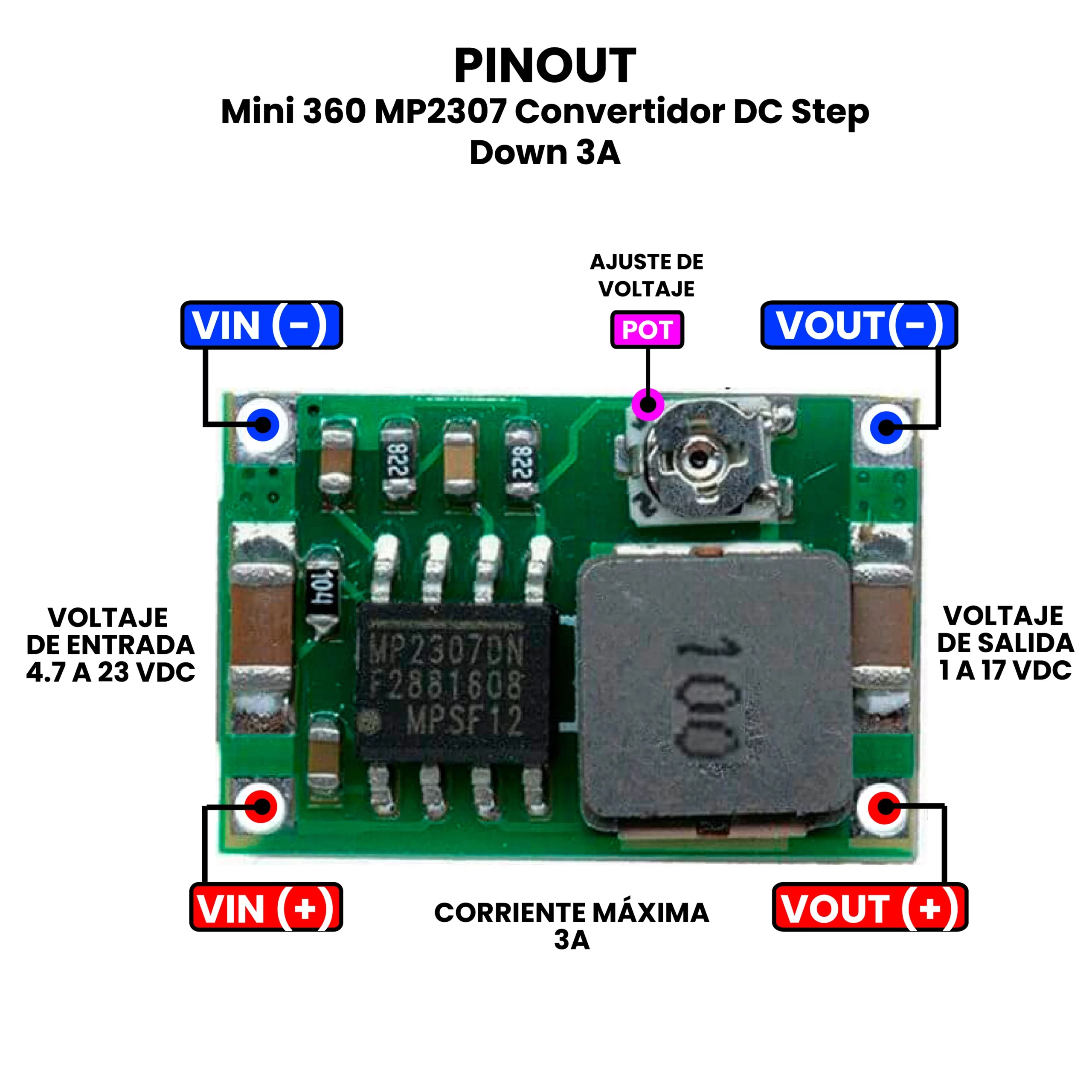

AR0078 - Mini 360 MP2307 Convertidor DC Step Down 3A PINOUT_2

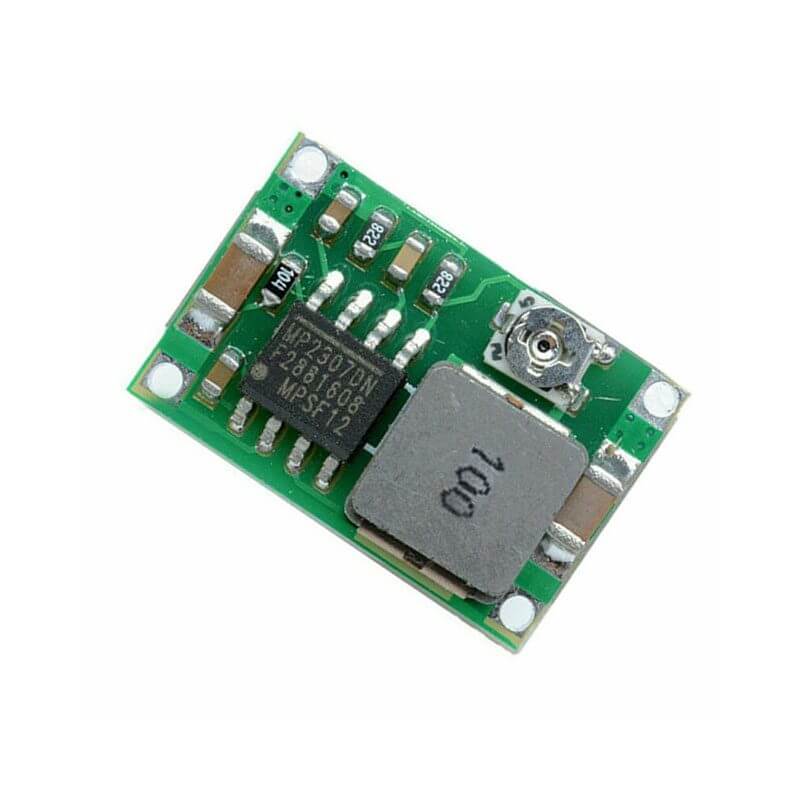

Mini 360 MP2307 Convertidor DC Step Down 3A - Imagen 3

Mini 360 MP2307 Convertidor DC Step Down 3A

$ 15.00

277 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.85
100 piezas	$ 11.26
200 piezas	$ 9.03

SKU: AR0078 Categorías: MÓDULOS, REGULADORES, STEP DOWN Etiquetas: 360, convertidor, Convertidor DC Step Down, DC, Down, Fuente de voltaje, mini, Mini 360, Mini 360 MP2307, Mini Step Down, MP2307, reductor de voltaje, regulador, Step, step down, Step Down mini

Comprados juntos frecuentemente

Precio de todos:

Este producto: Mini 360 MP2307 Convertidor DC Step Down 3A - $ 15.00

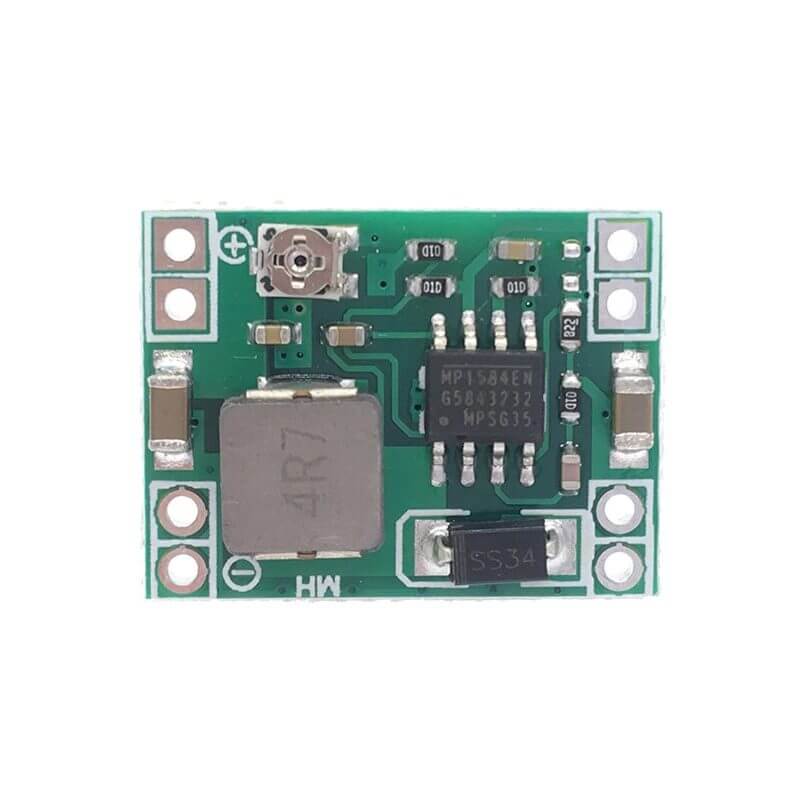

MP1584EN Módulo Step Down 3A DC-DC - $ 19.00

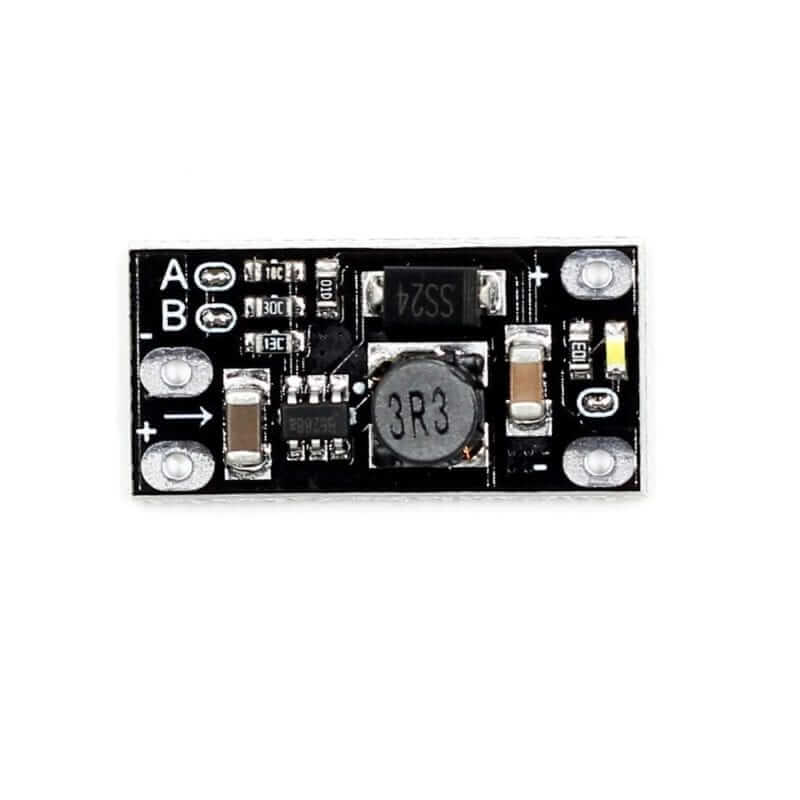

Mini Elevador de Voltaje Boost Step Up - $ 17.00
Tira Header Hembra 2.54mm Diferentes Pines Pines:: 40 - $ 5.00

INFORMACIÓN

El convertidor mini 360 Step Down es un dispositivo electrónico de inversión que permite convertir voltajes de entrada entre 4.75V a 23V a una salida desde 1V a 17V, es decir, el voltaje de salida siempre será más pequeño que la entrada. Este dispositivo tiene integrado el chip MP2307 que integra MOSFETS de 100 mΩ para proporcionar un máximo de 3A de corriente de carga dependiendo del voltaje de salida.

Este mini convertidor de voltaje es perfecto en sistemas de energía distribuida, fuentes de alimentación FPGA, DSP, ASIC, equipos de red, electrónica / electrodomésticos ecológicos módulos de RC y en computadoras portátiles, pero la aplicación más común de este dispositivo es como cargador de baterías de polímero de litio 2s – 5s, por su pequeño tamaño y fácil conexión es considerado como un dispositivo muy versátil y practicó a la hora de utilizarlo.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltajes:
- Entrada: 4.75 a 23 VDC (Ajustable Salida < Entrada).
- Salida: 1 a 17 VDC.
Corrientes:
- Máxima: 3 A (Depende del voltaje de salida).
- Estable: 1.8 A.
Método de Rectificación: Síncrona.
Eficiencia de Conversión: 96% (más alta).
Frecuencia de Conmutación: 340 KHz.
Ondulación de Salida: 30 mV (sin carga).
Regulaciones:
- De Carga: ±0. 5%.
- De Voltaje: ± 2.5%.
Temperatura de Funcionamiento: – 40 °C a +150 °C.

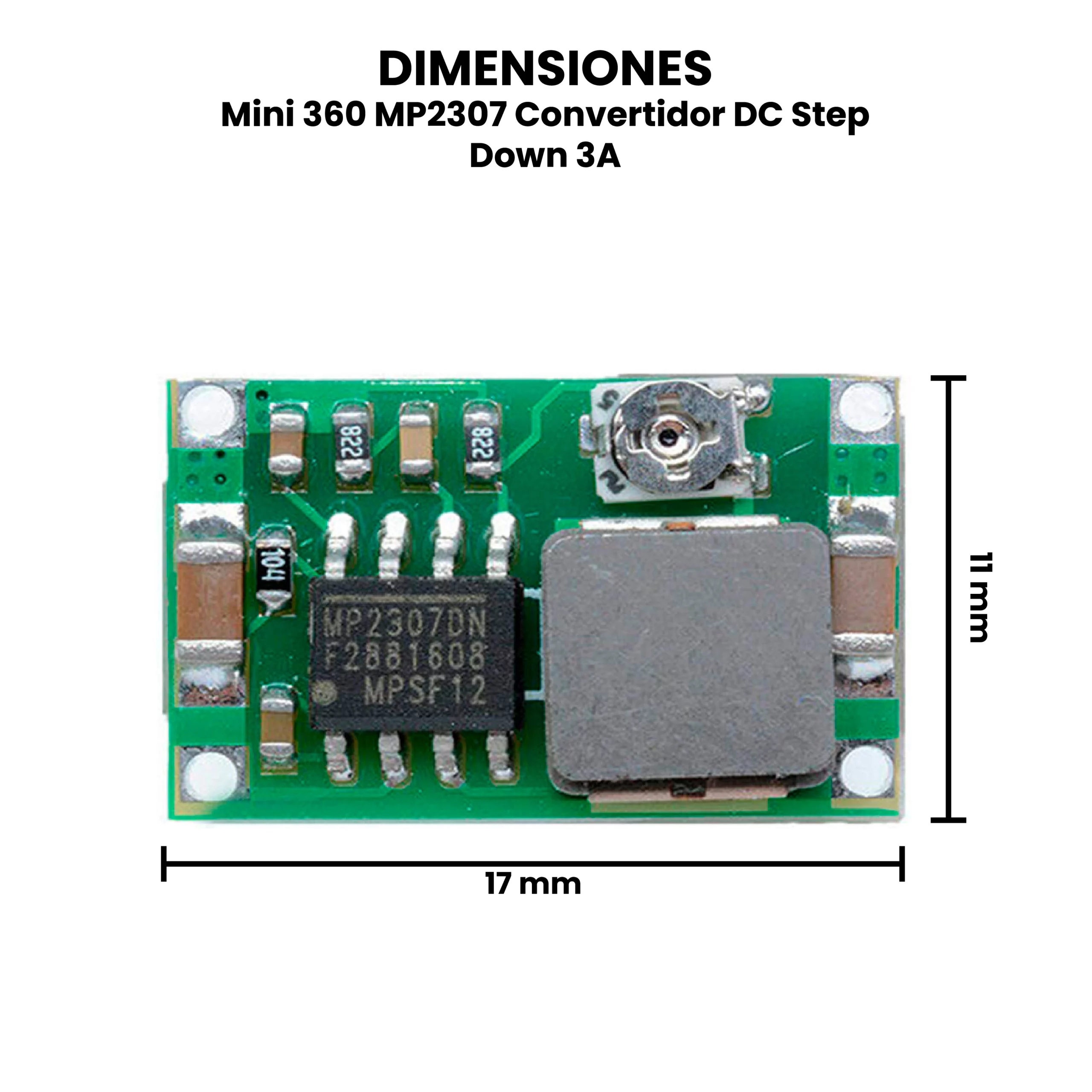

Dimensiones: 17 mm x 11 mm x 4 mm.
Peso: 3 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el convertidor step down mini 360 MP2307?

Este dispositivo suministra un voltaje de salida menor al voltaje de entrada, puede funcionar con un voltaje de 4.75 hasta 23 V, a una frecuencia de conmutación de 340 KHz y una corriente en la carga de 1.8 A de forma continua y hasta 3 A durante un corto tiempo.

Por último, cuenta con un potenciómetro variable que permite ajustar el voltaje de salida requerido en pasos de ± 2.5%, y la diferencia máxima entre el voltaje de salida y el de entrada no debe exceder los 15V. No hay protección contra la polaridad inversa, pero sí contra sobrecalentamiento que apaga el módulo cuando alcanza 160 ° C.

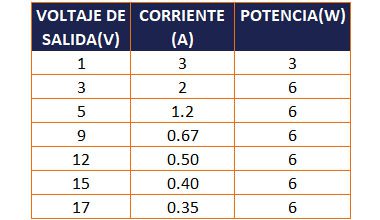

Relaciones de Voltaje de Entrada/Salida del MP2307.

El Buck directamente depende del voltaje de entrada que le sea suministrado, a continuación algunos ejemplos de las salidas de potencia y corriente ideal que se podrían obtener:
