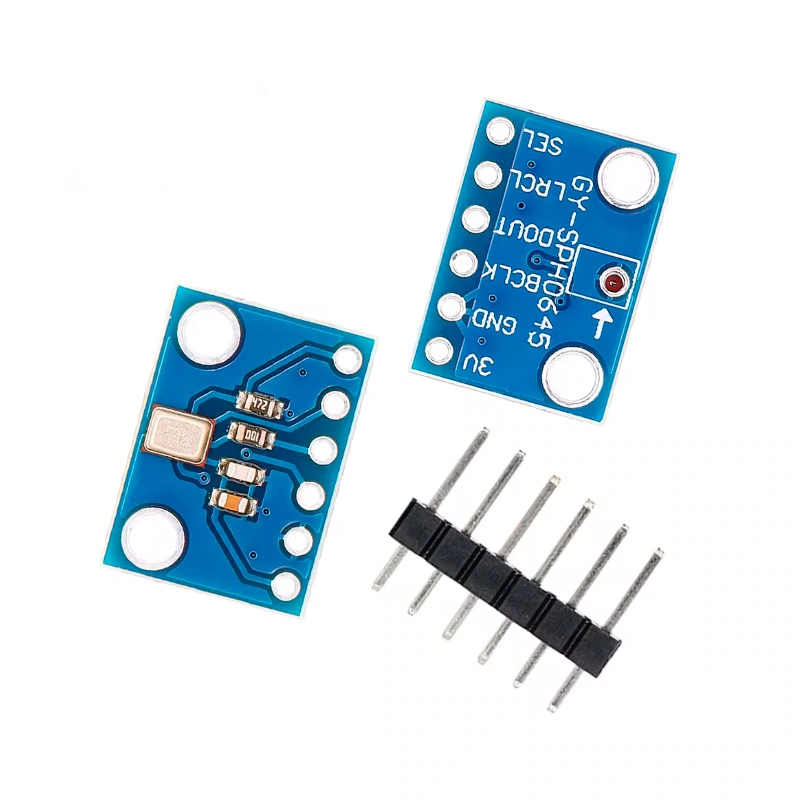

AR4975 - SPH0645 Micrófono Digital I2S MEMS Principal

AR4975 - SPH0645 Micrófono Digital I2S MEMS PINOUT

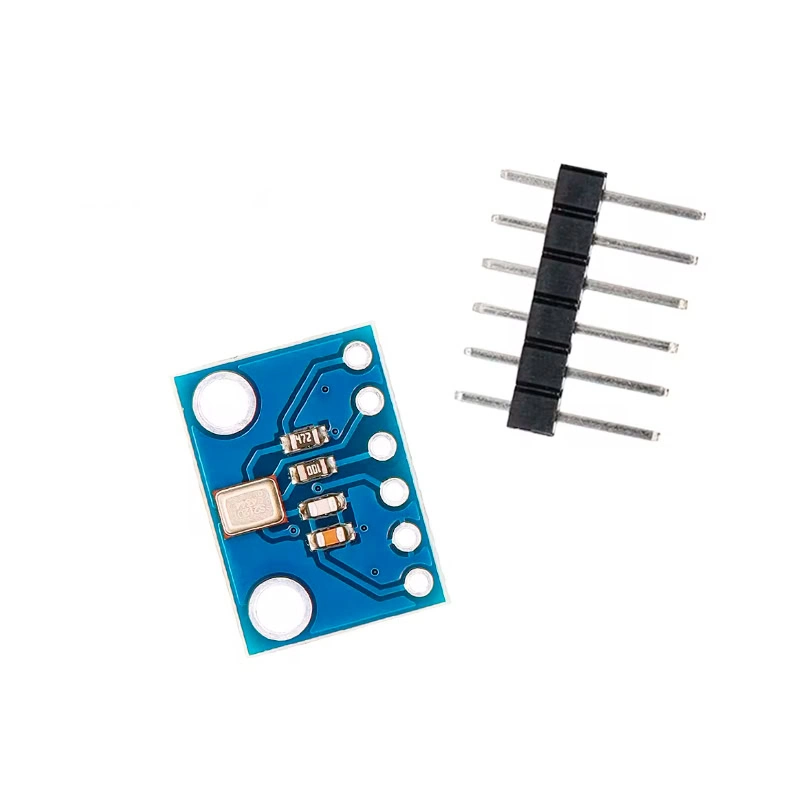

AR4975 - SPH0645 Micrófono Digital I2S MEMS Secundaria

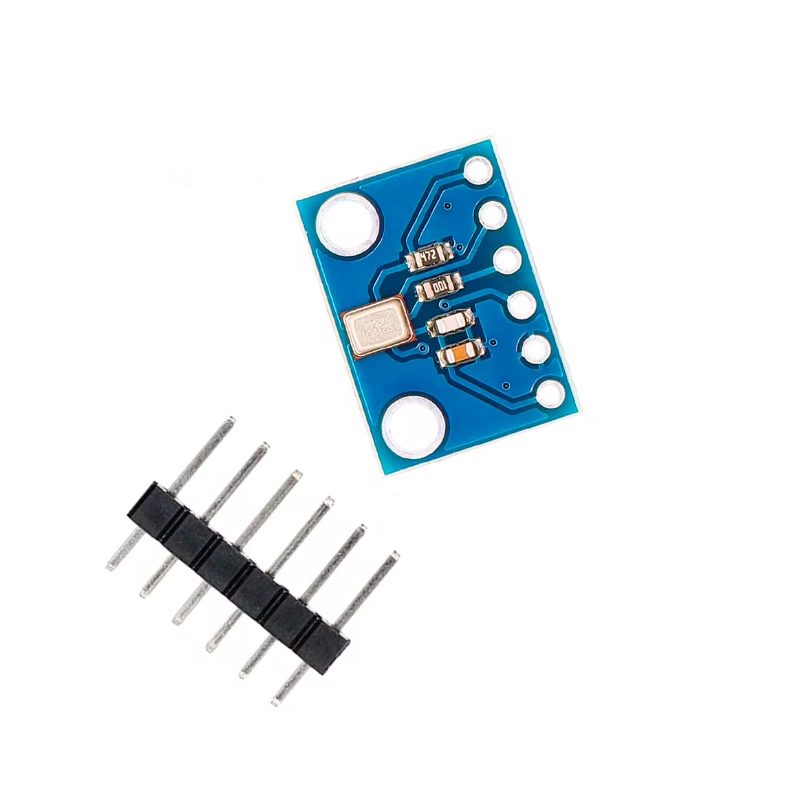

AR4975 - SPH0645 Micrófono Digital I2S MEMS Tercera

SPH0645 Microfono Digital I2S MEMS

$ 79.00

153 disponibles

CANTIDAD	PRECIO
10 piezas	$ 69.15
25 piezas	$ 61.71
35 piezas	$ 55.72

SKU: AR4975 Categorías: AUDIO, MÓDULOS Etiquetas: AHT15 Sensor de Humedad, digital, Estéreo, I2S, MEMS, microfono, modulo, modulo microfono, Ruido, sonido, SPH0645, stereo

INFORMACIÓN

El SPH0645 es un micrófono digital MEMS que utiliza la interfaz I²S para enviar audio directamente en formato digital, eliminando la necesidad de conversión analógica. Este pequeño módulo integra un micrófono de silicio y un procesador interno que captura el sonido, lo digitaliza y lo transmite por sus líneas de datos I²S. Funciona sincronizándose con el reloj maestro proporcionado por el microcontrolador, enviando los datos de audio en tiempo real con bajo ruido y alta sensibilidad.

El SPH0645 Microfono Digital I2S MEMS se utiliza ampliamente en proyectos que requieren captura de audio clara y compacta, como asistentes de voz, reconocimiento de comandos, grabación digital, medición de niveles de sonido (SPL), análisis acústico y sistemas IoT que necesitan monitorear el entorno. Gracias a su salida I²S, es compatible con tarjetas de desarrollo que soportan esta interfaz, incluyendo ESP32, Raspberry Pi, Teensy 3.x/4.x, Arduino Nano 33 BLE Sense, STM32, y diversas placas basadas en microcontroladores ARM. Su alta sensibilidad, bajo ruido y comunicación digital lo hacen ideal tanto para proyectos profesionales como educativos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Micrófono MEMS Digital.
Salida: I²S (interfaz digital).
Voltaje de alimentación (VDD): típicamente 1.62 V a 3.6 V.
Formato de datos: 24 bits en complemento a dos, MSB primero.
Precisión real de datos: 18 bits (los bits no usados van en 0).
Velocidad de reloj (BCLK): soporta entre 2,048 KHz y 4,096 KHz.
Relación señal-ruido (SNR): 65 dB (A) típico.
Consumo de corriente: ~600 µA en modo activo.
Modos de operación:
- Activo: cuando el reloj es mayor a ~1 MHz.
- Sleep (reposo): cuando el reloj disminuye bajo ~1 kHz; en este modo el pin de datos queda en “alta impedancia” y se apagan ciertos circuitos para ahorrar energía.
Sensibilidad: 94 dB SPL @ 1 KHz.
Blindaje RF: sí, está protegido para evitar interferencias de radiofrecuencia.
Temperatura de Funcionamiento: -40 °C a 105 °C.
Incluye: Tira Header de 6 pines para soldar.
Dimensiones: 11 mm x 15 mm x 2 mm.
Peso: 0.96 g.

NOTAS:

El micrófono es un elemento mono. Puedes seleccionar si quieres que esté en el canal izquierdo o derecho conectando el pin Select a la alimentación o a tierra. Si tienes dos micrófonos, puedes configurarlos en estéreo compartiendo las líneas de reloj, WS y datos, pero conectando uno a tierra y el otro a alto voltaje.
Este micrófono MEMS I²S tiene puerto inferior, así que asegúrate de que el orificio de la base esté orientado hacia los sonidos que quieres leer (ten esto en cuenta cuando soldes los headers).

DOCUMENTACIÓN Y RECURSOS

Datasheet
- SPH0645
- Módulo SPH0645

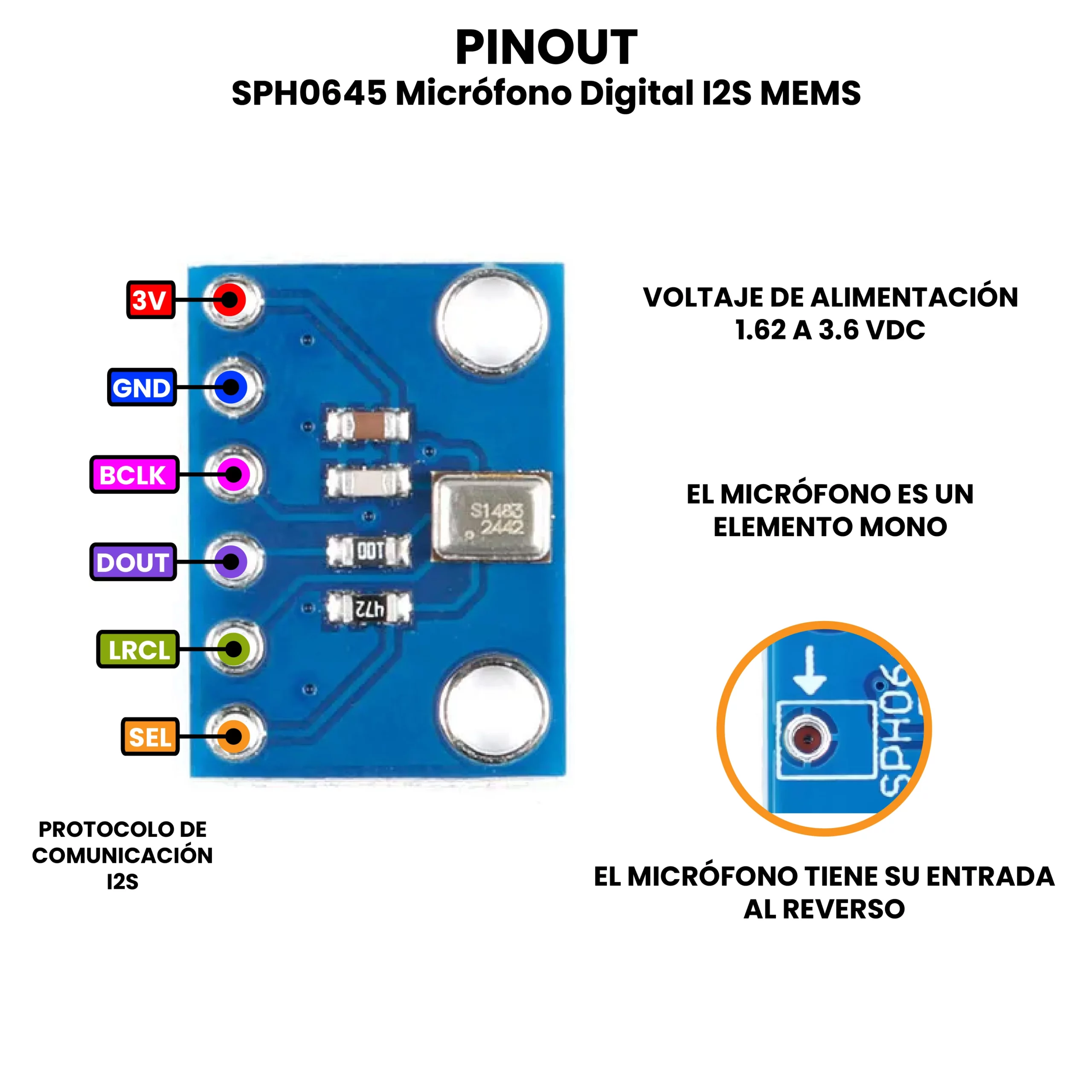

Pinout

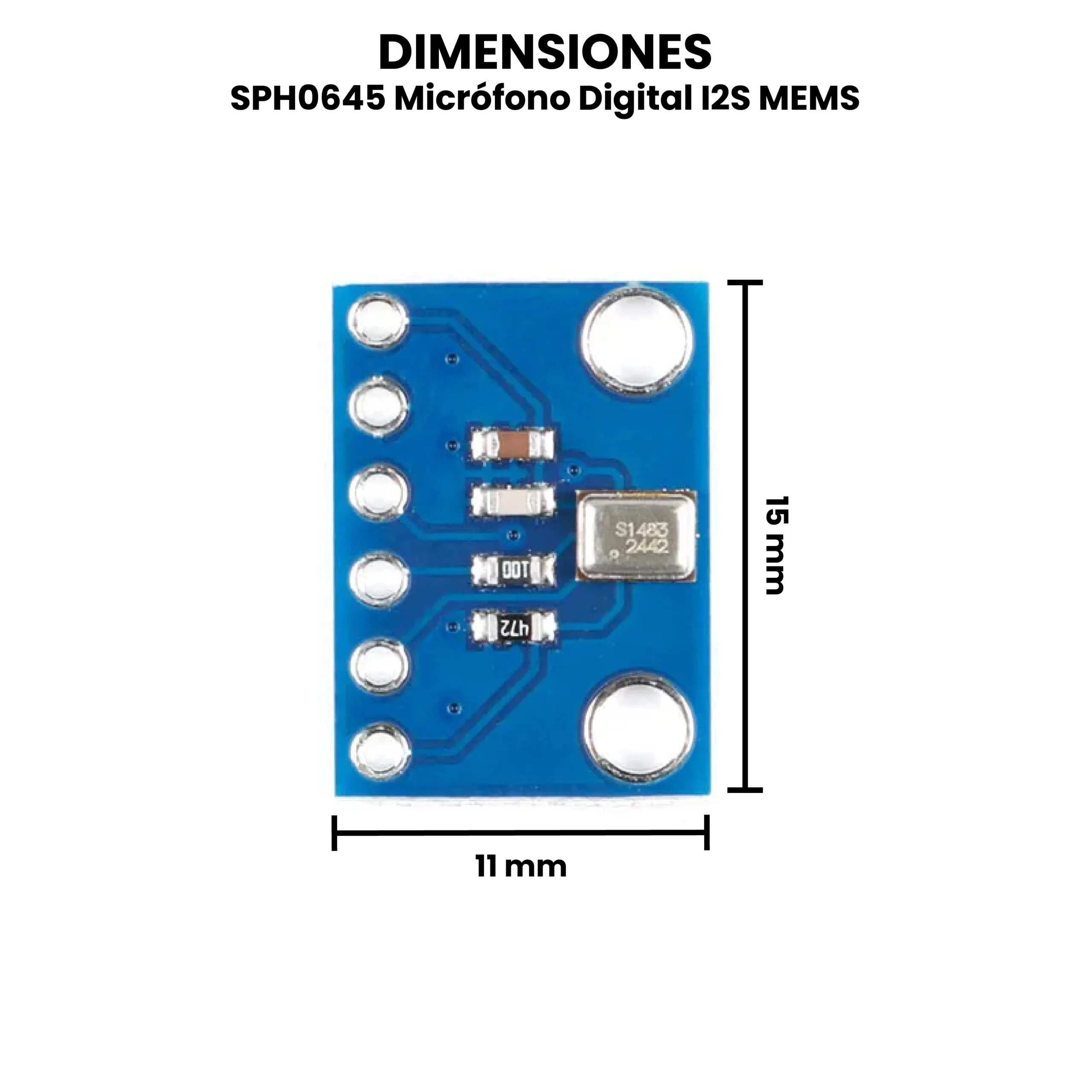

Dimensiones

INFORMACIÓN ADICIONAL

Descripción de Pines.

3V: Este es el pin de entrada de alimentación. Técnicamente, se puede alimentar desde tan solo 1,6 V hasta 3,6 V, pero deberá asegurarse de que el nivel lógico coincida.
GND: Tierra de alimentación.
BCLK: (el reloj de bits, también conocido como reloj de datos o simplemente “reloj”) proviene de la señal principal I2S para indicarle al micrófono que es hora de transmitir datos. Debería funcionar a 2-4 MHz, pero hemos comprobado que a menudo se puede ejecutar un poco más lento y funciona correctamente.
DOUT: Es la salida de datos del micrófono.
LRCLK: El reloj izquierdo/derecho, también conocido como WS (selección de palabra), le indica al micrófono cuándo comenzar a transmitir. Cuando LRCLK está bajo, el canal izquierdo transmitirá. Cuando LRCLK está alto, el canal derecho transmitirá.
SEL: Es el pin de selección de canal. Por defecto, este pin está en nivel bajo, por lo que transmite en el canal izquierdo mono. Si lo conecta a un voltaje lógico alto, el micrófono comenzará a transmitir instantáneamente en el canal derecho.
