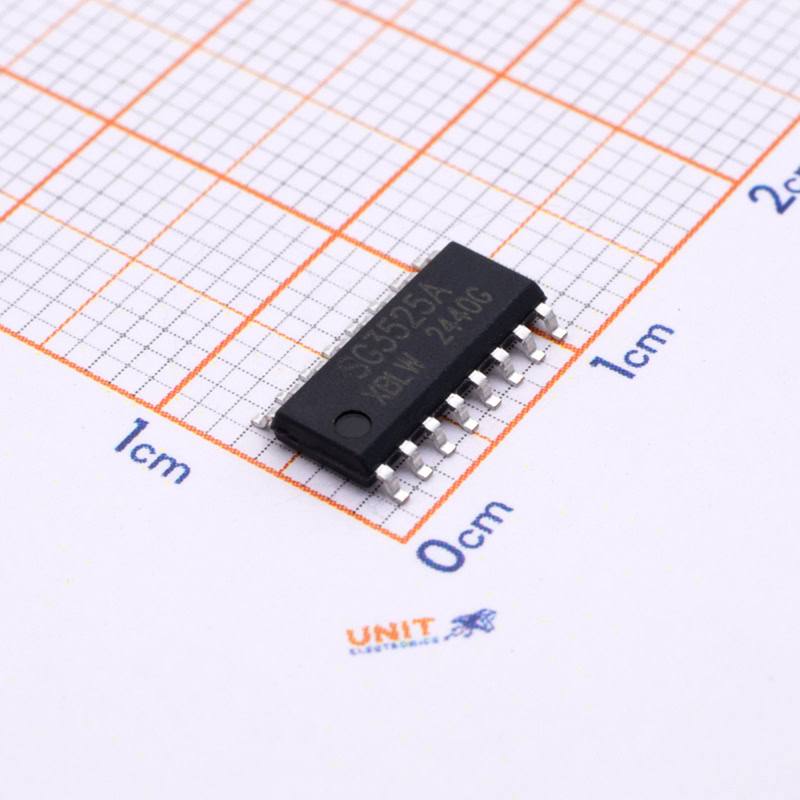

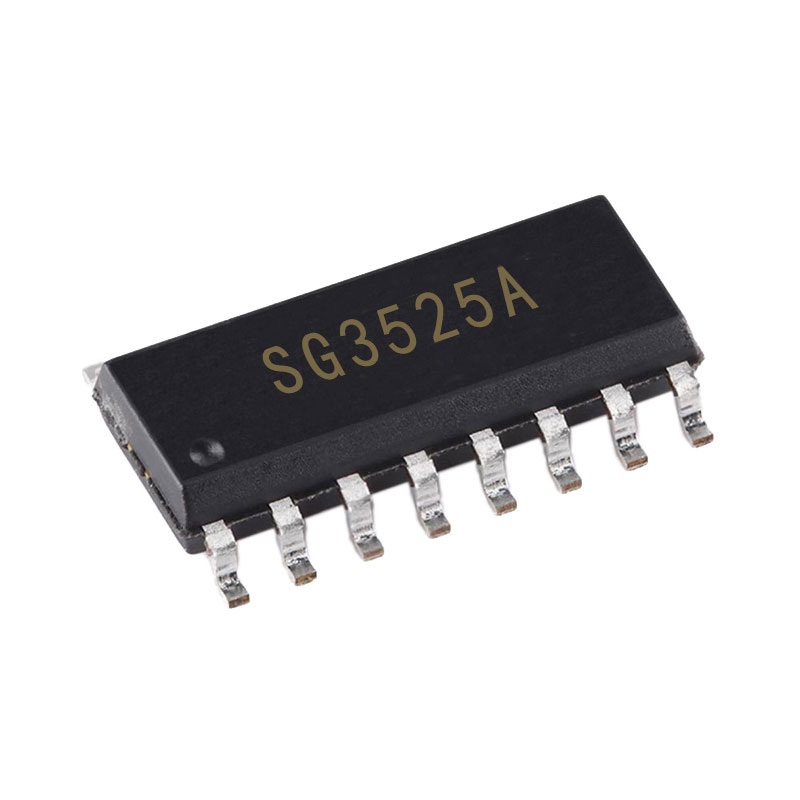

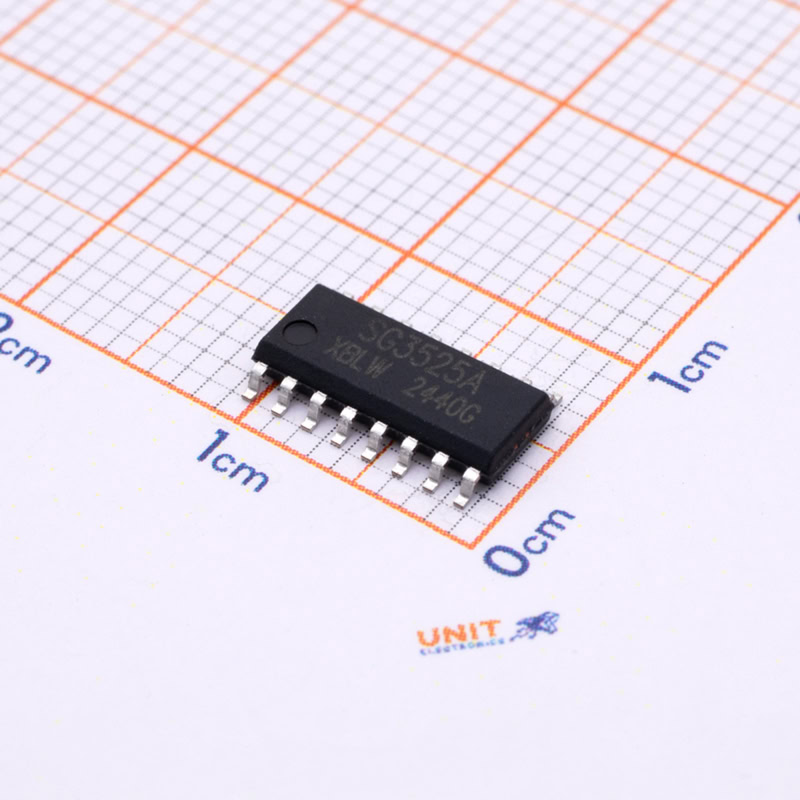

SG3525A Controlador PWM SOP-16

INFORMACIÓN

El SG3525A es un controlador PWM para fuentes de alimentación conmutadas usado en aplicaciones de conversión de potencia como fuentes de poder, control de motores y reguladores DC-DC.

CARACTERÍSTICAS Y ESPECIFICACIONES

• Tipo: Controlador PWM
• Modelo: SG3525A
• Encapsulado: SOP-16
• Número de pines: 16
• Voltaje de alimentación (VCC): 8.0 V a 35 V
• Corriente de salida (Peak): 400 mA Max
• Corriente de salida (Steady State): 100 mA Max
• Frecuencia del oscilador (fosc): 0.1 kHz a 400 kHz
• Resistencia de temporización del oscilador (RT):  2.0 kΩ a 150 kΩ
• Capacitancia de temporización del oscilador (CT): 0.001 µF a 0.2 µF
• Rango de resistencia para el control del tiempo muerto (RD): 500 Ω Max
• Rango de temperatura ambiente de operación (TA): 0 °C a 70 °C
• Voltaje de referencia (VREF): 5.1 V ±1%
• Voltaje del alto estado de salida (VOH): I_source: 20 mA / 100 mA: 18 V / 17 V (mín.)
• Dimensiones: 10 mm x 10 mm x 2.5 mm
• Peso: 0.21g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

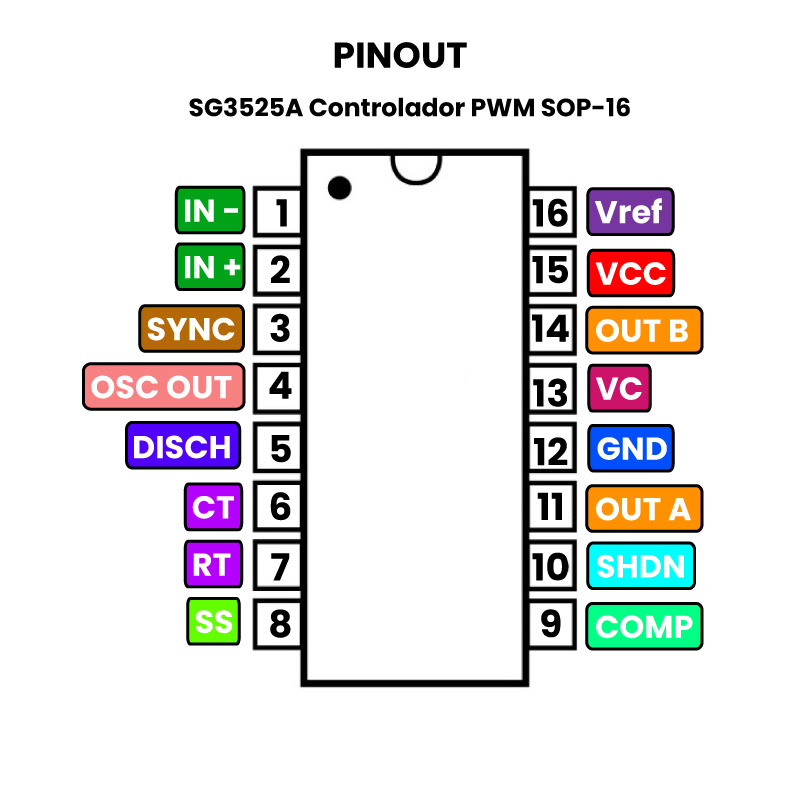

• Pinout

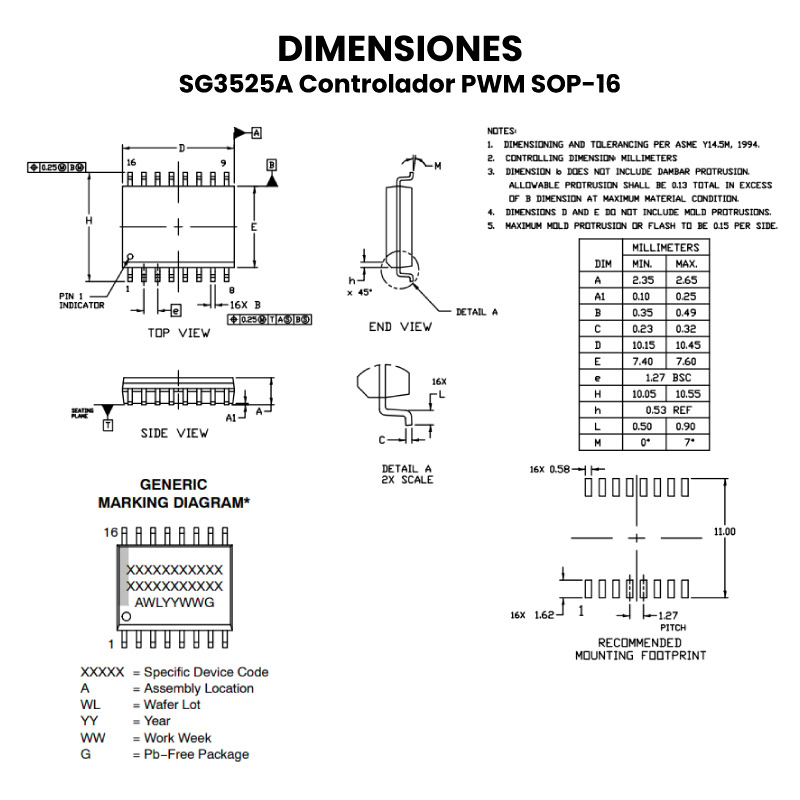

• Dimensiones
• Footprint y 3D Model

INFORMACIÓN ADICIONAL

 APLICACIONES DEL SG3525A

Fuentes de alimentación conmutadas (SMPS)

• Convierte CA a CC de manera eficiente.
• Regulación estable con retroalimentación en IN- e IN+.

Inversores DC-AC

• Genera ondas cuadradas o senoidales para alimentar dispositivos de CA.
• Usa OUT A y OUT B en configuración push-pull.

Reguladores de voltaje DC-DC

• Convierte 12V a 5V, 24V a 12V, etc.
• Ajuste fino con COMP y SS.

Cargadores de batería

• Regula la corriente de carga mediante IN+ e IN-.
