Caja de Resistencias SMD 0603 128 Valores

INFORMACIÓN

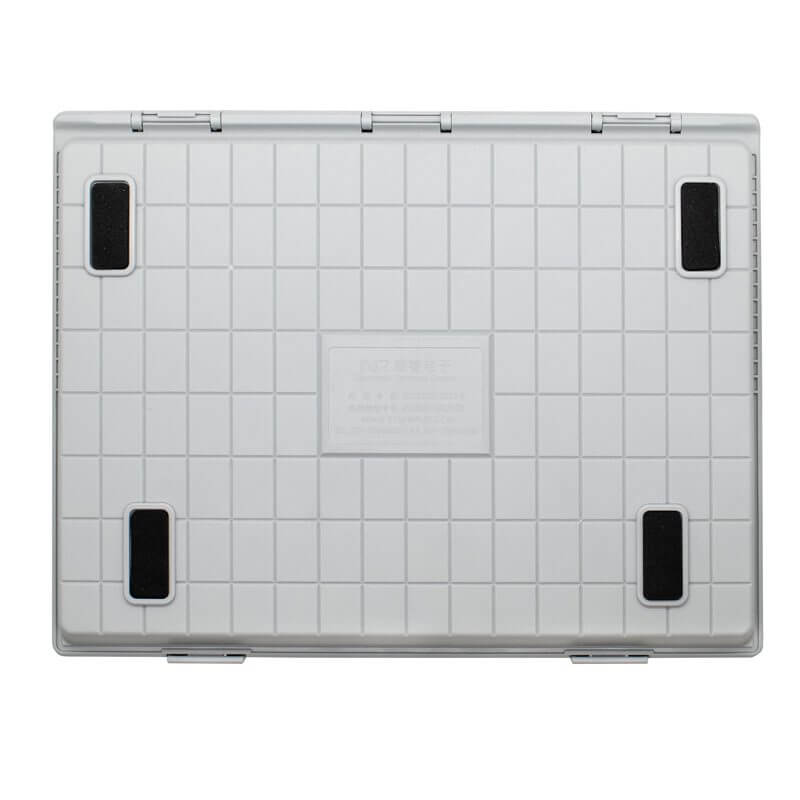

Caja de Resistencias SMD 0603 contiene un total de 128 valores de resistencias SMD encapsulado 0603 de 1% de precisión organizadas en un estuche compacto de plástico de 280 mm x 215 mm x 38 mm, el estuche por dentro contiene un total de 128 compartimientos de 14.4mm x 21mm x 17mm con tapas individuales con las que tendrás la seguridad y confianza de que tus resistencias se mantendrán en su compartimiento todo el tiempo.

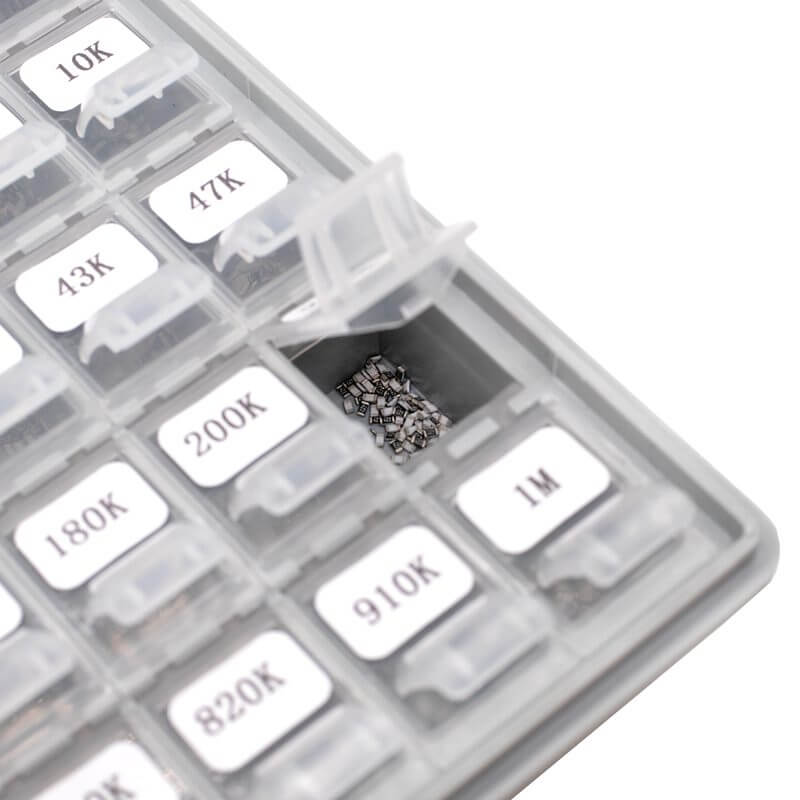

La Caja de Resistencias SMD 0603 contiene 100 resistencias de cada valor, cada valor está separado y etiquetado en los contenedores de menor a mayor para que puedas encontrar la resistencia ideal con facilidad. Debido al tamaño y el buen sellado de los compartimientos y del estuche, puedes guardarlo en cualquier lugar dentro de tu laboratorio o lugar de trabajo y puedes tener la confianza de trasladar el estuche de un lugar a otro sin perder o mezclar el valor de las resistencias.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Rango de valores de resistencia: 0Ω – 1MΩ
• Tolerancia: 1%
• Empaquetado de las resistencias: 0603
• Número de compartimientos: 128
• Número de valores de resistencias: 128
• Número de resistencias por valor: 100
• Color del estuche: Gris
• Dimensiones:
  • Estuche: 280 mm x 215 mm x 38 mm
  • Compartimientos: 14.4mm x 21mm x 17mm
  • Resistencias: 1.55mm x 0.85mm x 0.45mm
• Peso: 648g

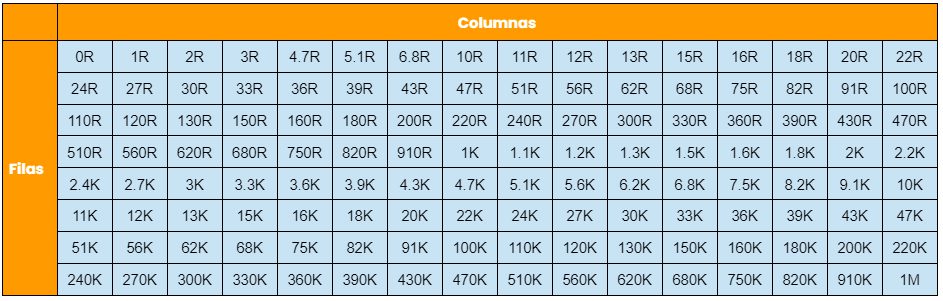

Valores:

DOCUMENTACIÓN Y RECURSOS

Footprint:

• EasyEDA
• SnapEDA

INFORMACIÓN ADICIONAL

¿Cómo leer el valor de las resistencias SMD?

Cada resistencia SMD contiene grabada una matrícula que indica el valor del dispositivo, sin embargo el valor leído en la matricula no es el valor real de la resistencia, por ejemplo, si la matricula es “304” no quiere decir que el valor sea de 304Ω, más bien nos da una referencia de como obtener el valor real. Existen matriculas con 3 o 4 cifras o de tipo alfanumérico (EIA-96)

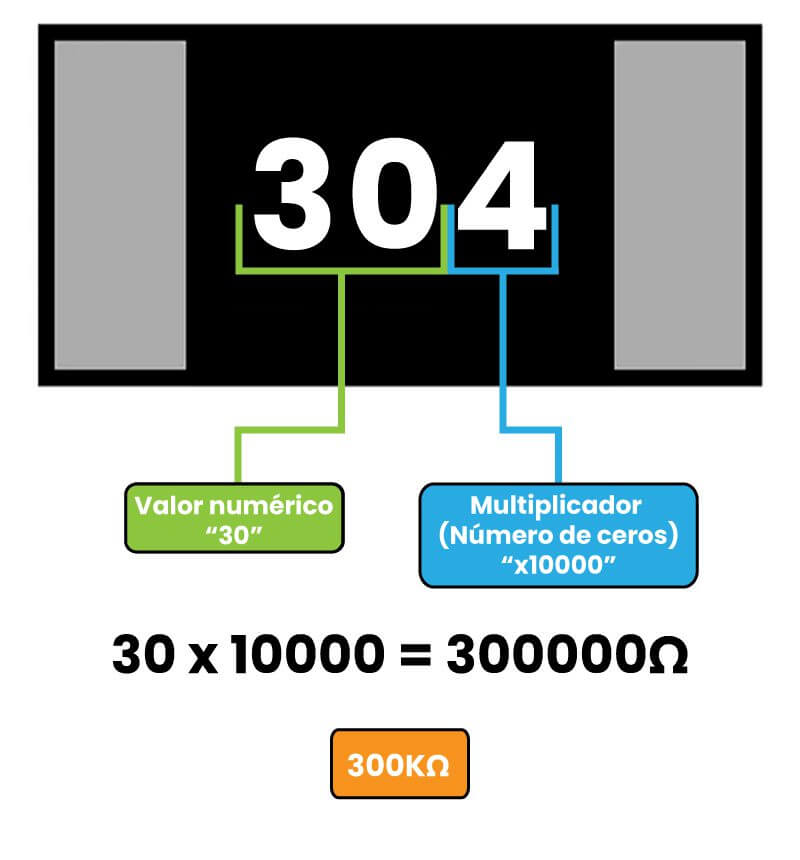

Cuando la matricula tiene 3 cifras, los dos primeros dígitos nos indican el valor numérico de la resistencia y el tercer dígito es un multiplicador que nos indica el número de ceros que se le deben agregar al valor, por ejemplo:

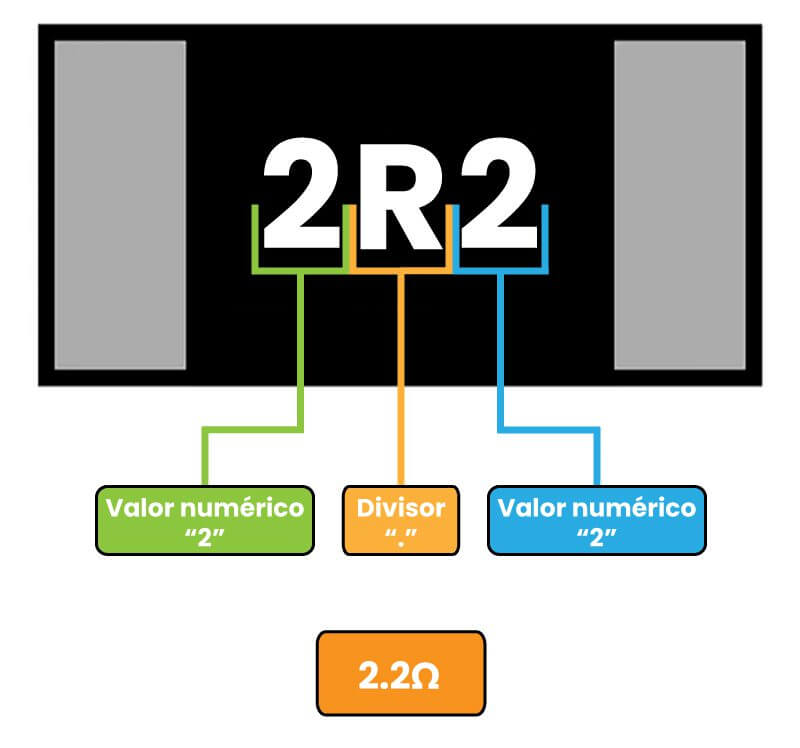

Debido a que el tercer dígito es un multiplicador solo se podría tener una resistencia mínima de 10Ω, sin embargo para las resistencias cuyo valor es menor a 10 o tienen punto decimal, se ocupa la letra R para marcar la división, haciendo que las cifras que estén a la derecha de la R dejen de ser multiplicador y se conviertan en un dígito más, por ejemplo:

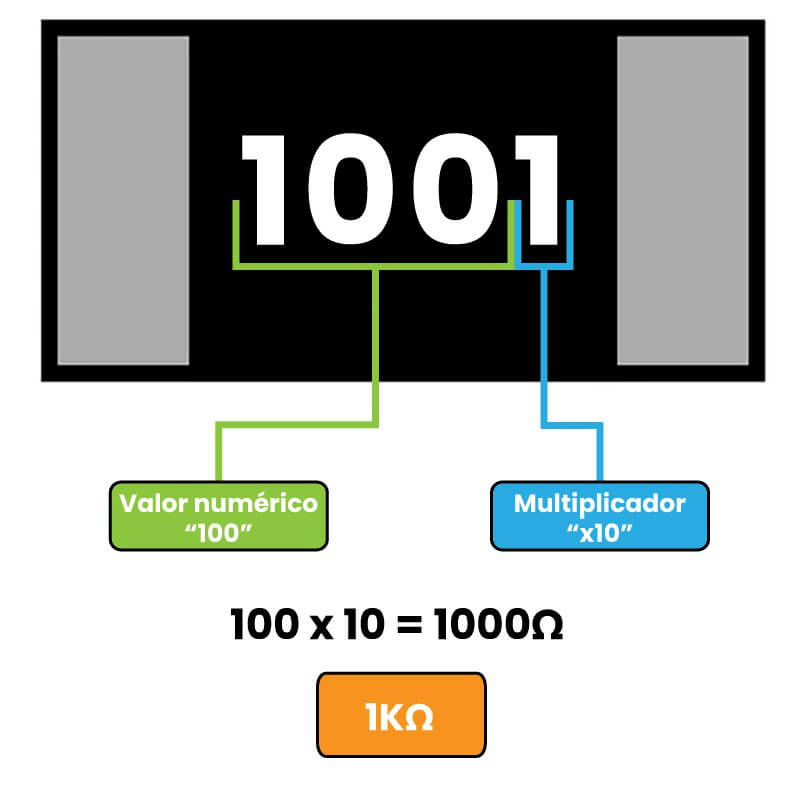

Para poder leer las matriculas de 4 cifras es de forma muy similar a las de 3, solo que en estas los 3 primeros dígitos son valores numéricos y el cuarto es el multiplicador, de igual manera para valores muy chicos o con punto decimal la letra R funciona de la misma forma, elimina el multiplicador y marca el punto decimal.

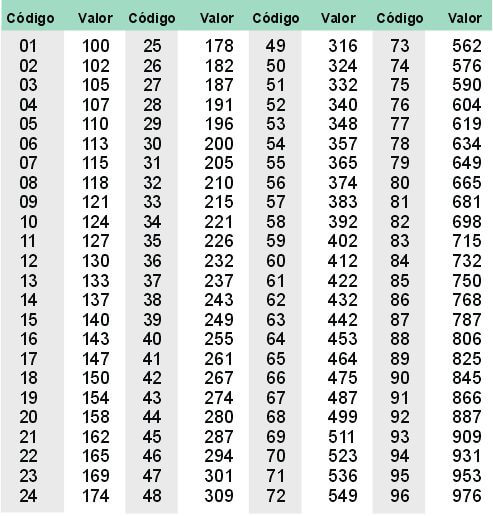

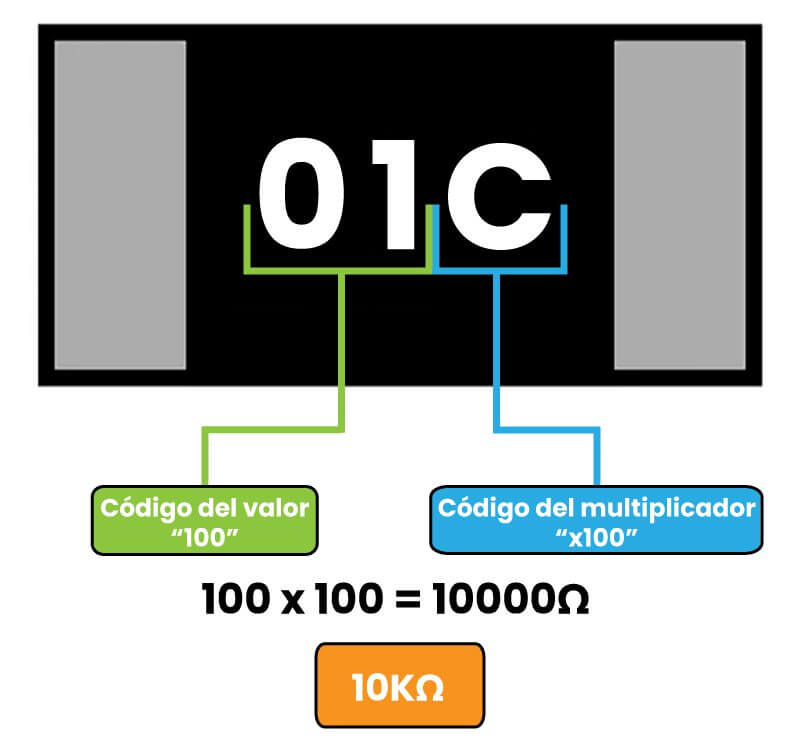

Existe otro tipo de matricula llamada EIA-96, este tipo de matricula contiene números y letras sin embargo a diferencia de las otras nomenclaturas de 3 y 4 cifras, para poder determinar el valor de la resistencia necesitamos una tabla de equivalencias, los dos primeros dígitos son el código del valor que aparece en la tabla y la letra indica el multiplicador:

ENLACES EXTERNOS

• Footprint y tamaño de 0603
• Código de resistencias SMD
• Calculadora de resistencias SMD
