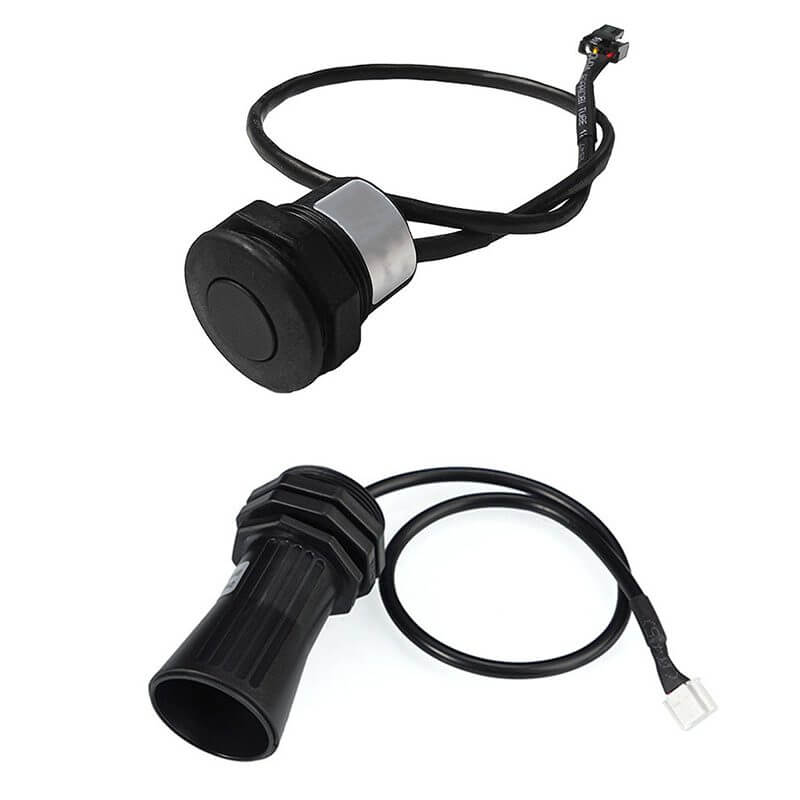

Sensor Ultrasónico DYP-A01-V2.0 / DYP-A19-V1.0 a Prueba de Agua

INFORMACIÓN

Sensores ultrasónicos impermeables con nivel de protección IP67, disponible en modelo DYP-A01-V2.0 y DYP-A19-V1.0. Estos sensores también se le conoce como sensores de distancia ultrasónico o sensor de proximidad ultrasónico. Ambos sensores te ayudarán a detectar y medir distancia de objetos o personas midiendo los lapsos de tiempo entre el envío y la recepción del pulso ultrasónico.

ESPECIFICACIONES Y CARACTERÍSTICAS

Sensor Ultrasónico DYP-A01-V2.0

• Modelo: DYP-A01-V2.0
• Protección: IP67
• Material de la carcasa: ABS
• Voltaje de funcionamiento: 3.3V a 5V DC
• Corriente promedio: ≤15mA
• Distancia de la zona ciega: 0-28 cm
• Distancia de alcance para objeto plano: 28-750 cm
• Precisión: ±(1+s*0.3%) cm
• Salida: UART
• Conector PH2.0-4P
• Tiempo de respuesta: 100ms
• Frecuencia central de la sonda: 40K±1.0K
• Temperatura de funcionamiento: -15~60 ℃
• Temperatura de almacenamiento: -25~80℃

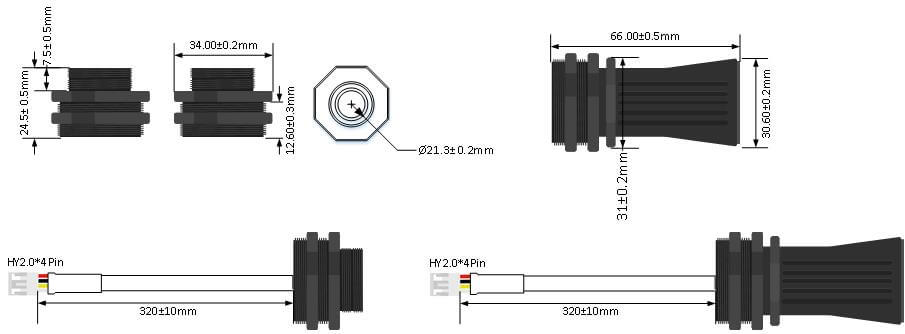

Dimensiones:

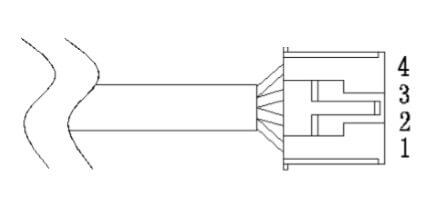

Pinout:

Sensor Ultrasónico DYP-A19-V1.0

• Modelo: DYP-A19-V1.0
• Protección: IP67
• Material de la carcasa: ABS
• Voltaje de funcionamiento: 3.3V a 5V DC
• Corriente promedio: ≤8mA
• Distancia de la zona ciega: 0-28 cm
• Distancia de alcance para objeto plano: 28-450 cm
• Precisión: ± (1+S x 0.3%)cm (S es la medición de distancia)
• Salida: UART
• Tiempo de respuesta: <50ms
• Ángulo: 60 grados aprox.
• Temperatura de funcionamiento: -15~60 ℃
• Humedad de operación: 65 a 80%HR

DOCUMENTACIÓN Y RECURSOS

• Wiki – DYP-A01-V2.0
• Datasheet – DYP-A19-V1.0
• Pines de conexión UART DYP-A19

INFORMACIÓN ADICIONAL

Salida UART del Sensor Ultrasónico DYP-A01-V2.0:

Comunicación de salida

Cuando “RX” flota o ingresa un nivel alto, el módulo genera un valor procesado, los datos son más estables, tiempo de respuesta: 150-300 ms; cuando la entrada es de nivel bajo, el módulo emite un valor en tiempo real, tiempo de respuesta: 150 ms.

Formulario de salida UART

Salida UART

*Nota: La suma de comprobación solo reserva los 8 bits bajos del valor acumulado.

SUM=(Header+Data_H+Data_L)&0x00FF
=(0XFF + 0X07 + 0XA1)&0x00FF
=0XA7;

Distancia= Data_H*256+ Data_L=0X07A1;

Igual a 1953 cuando se convierte a decimal;

Representar la distancia medida actual es 1953 mm.
