INFORMACIÓN
El DHT22 AM2302 es un sensor digital de temperatura y humedad relativa de alta precisión, ampliamente utilizado en proyectos de monitoreo ambiental. Este dispositivo combina un termistor para medir la temperatura y un sensor capacitivo para detectar la humedad, integrando además un circuito interno de conversión analógica a digital que entrega lecturas digitales estables. El sensor funciona midiendo la resistencia eléctrica y la capacitancia que varían según los cambios de temperatura y humedad en el ambiente, y transmite los datos a través de un único pin de comunicación usando un protocolo digital propietario. El DHT22 ofrece un rango de temperatura de -40 a 125 °C con una precisión de ±0.5 °C y un rango de humedad de 0 % a 100 % con una precisión de ±0.5 %, enviando una actualización aproximadamente cada 2 segundos.
El sensor de temperatura y humedad DHT22 AM2302 se utiliza principalmente en proyectos de monitoreo ambiental y control climático, gracias a su precisión y facilidad de uso. Sus usos y aplicaciones más comunes incluyen estaciones meteorológicas caseras, invernaderos inteligentes, sistemas HVAC, incubadoras, monitoreo en servidores y laboratorios, así como automatización del hogar para activar ventilación o calefacción según las condiciones ambientales. Debido a que entrega una señal digital sencilla de interpretar, es compatible con una amplia variedad de tarjetas de desarrollo, entre ellas Arduino (Uno, Nano, Mega), ESP8266, ESP32, Raspberry Pi, STM32 y Teensy, facilitando su integración en proyectos educativos, industriales y de IoT. Su capacidad para combinar mediciones de temperatura y humedad lo convierte en una solución eficiente para sistemas que requieren control ambiental confiable.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: DHT22 AM2302.
- Voltaje de Funcionamiento: 3.3 a 5.5 VDC.
- Consumo de corriente: 2.5 mA.
- Señal de salida: Digital.
- Interfaz digital: Standard digital single-bus (bidireccional).
- Velocidad de muestreo: 2 segundos.
- Resolución: 16 bits.
- Rango de medición Temperatura: -40 °C a 125 °C.
- Precisión de medición de temperatura: <±0.5 °C.
- Resolución de Temperatura: 0.1 °C.
- Rango de medición Humedad: 0% hasta 100% RH 0.5 °C de variación.
- Precisión de medición de humedad: 2% RH.
- Resolución Humedad: 0.1% RH.
- Distancia máxima de cable de datos: 20 m.

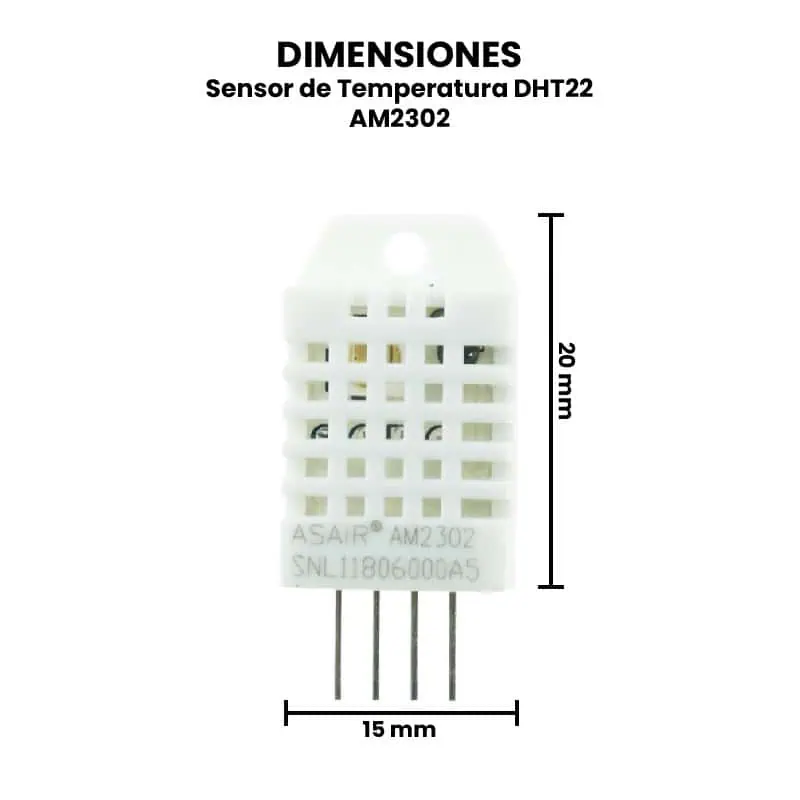

- Dimensiones: 20 mm x 15 mm x 8 mm.
- Peso: 2 g.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
- ¿Cómo Programar el Sensor DHT22 con el Arduino IDE y la placa ESP32? – Blog Unit Electronics
- Dashboard de temperatura y humedad con Cayenne IOT, ESP32 y DHT22 – Blog Unit Electronics
INFORMACIÓN ADICIONAL
¿Qué es un DHT22?
DHT22 es un sensor digital enfocado a medir temperatura y humedad relativa. Es un sensor de bajo costo y con buen rendimiento, te ayudará a crear diferentes proyectos de control y monitoreo de temperatura y humedad.
¿Cómo conectar el DHT22?

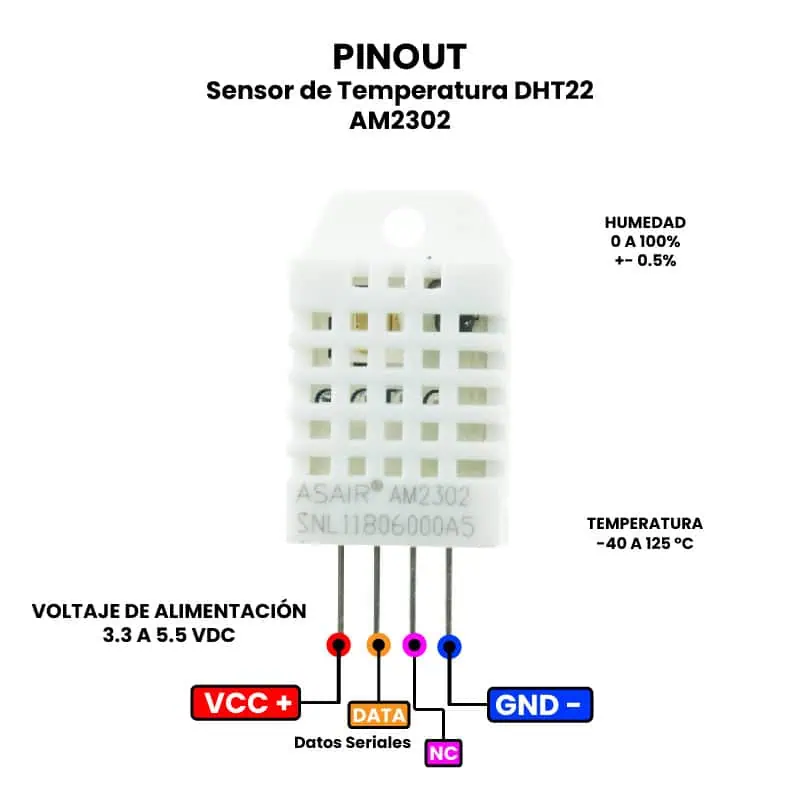

Solo es necesario conectar el pin VCC de alimentación a 3.3 V o 5 V, el pin GND a Tierra (0 V), conectar una resistencia en modo Pull-up, entre el pin de Datos – VCC y el pin de datos conectar a un pin digital, es compatible con las placas de Arduino / Raspberry Pi / Nodemcu / ESP32 o de cualquier microcontrolador que tenga pines digitales.

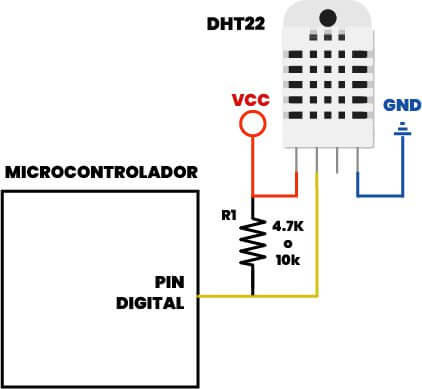

Requiere una resistencia de 4.7 K o 10 k Ohm en modo Pull-up, entre el pin de Datos y VCC. En la siguiente imagen se define como conectar el DHT22:

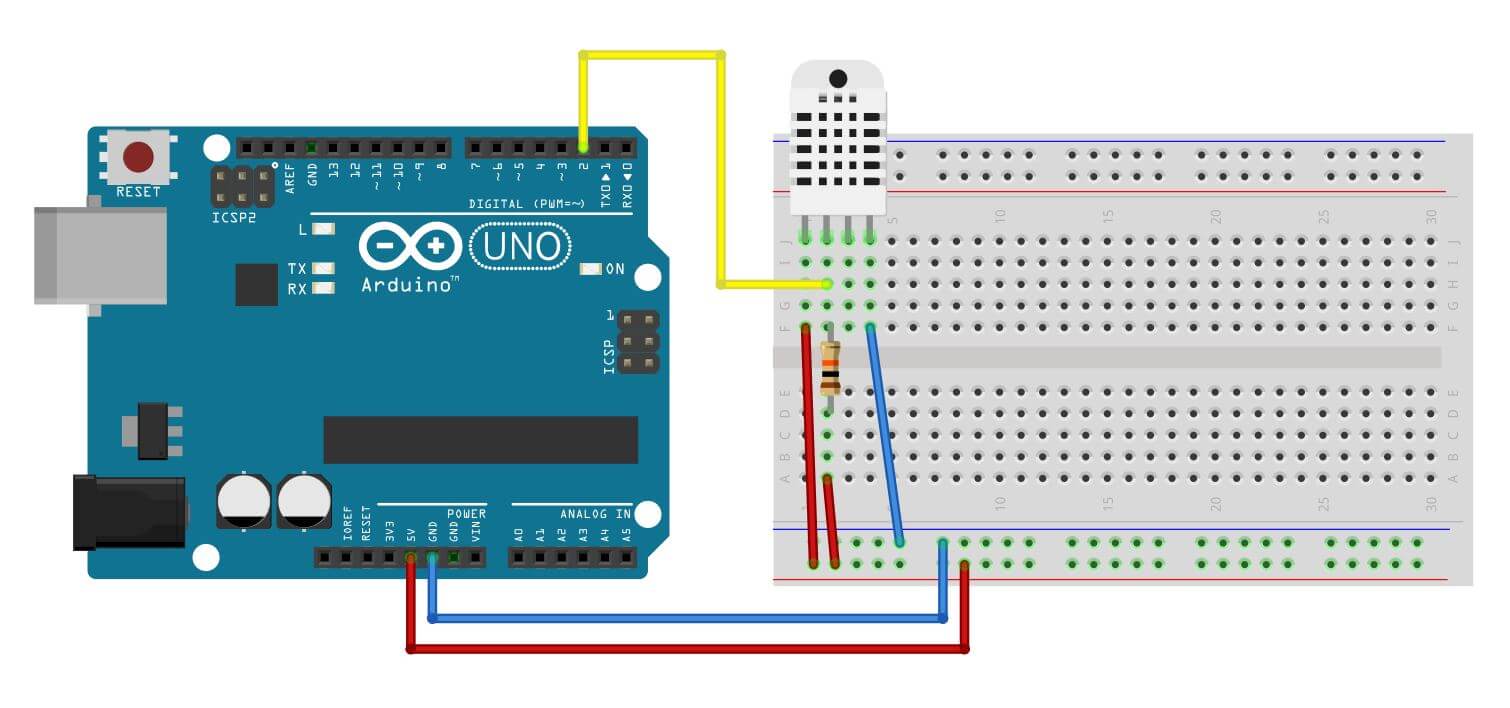

¿Cómo conectar el DHT22 a Arduino UNO?
Para que el sensor funcione correctamente, necesita una resistencia en Pull-Up de valor 4.7k y 10K entre el pin de Datos y VCC. Realizar las siguientes conexiones entre el sensor y Arduino.

¿Cómo programar el DHT22 con Arduino IDE?
La programación es muy sencilla, solo hay que importar la librería DHT al Arduino IDE y cargar el siguiente código de prueba para medir temperatura y humedad:
#include <DHT.h> // Cargamos la librería DHT #define DHTTYPE DHT22 // Definimos el modelo DHT22 #define DHTPIN 2 // Se define el pin 2 del Arduino UNO para conectar el sensor DHT22 DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); //Se inicia la comunicación serial dht.begin(); } void loop() { float h = dht.readHumidity(); //Se lee la humedad y se asigna el valor a "h" float t = dht.readTemperature(); //Se lee la temperatura y se asigna el valor a "t" //Se imprimen las variables Serial.println("Humedad: "); Serial.println(h); Serial.println("Temperatura: "); Serial.println(t); delay(2000); }
