Módulo Relevador con Temporizador de Retraso Delay NE555 a 12VC

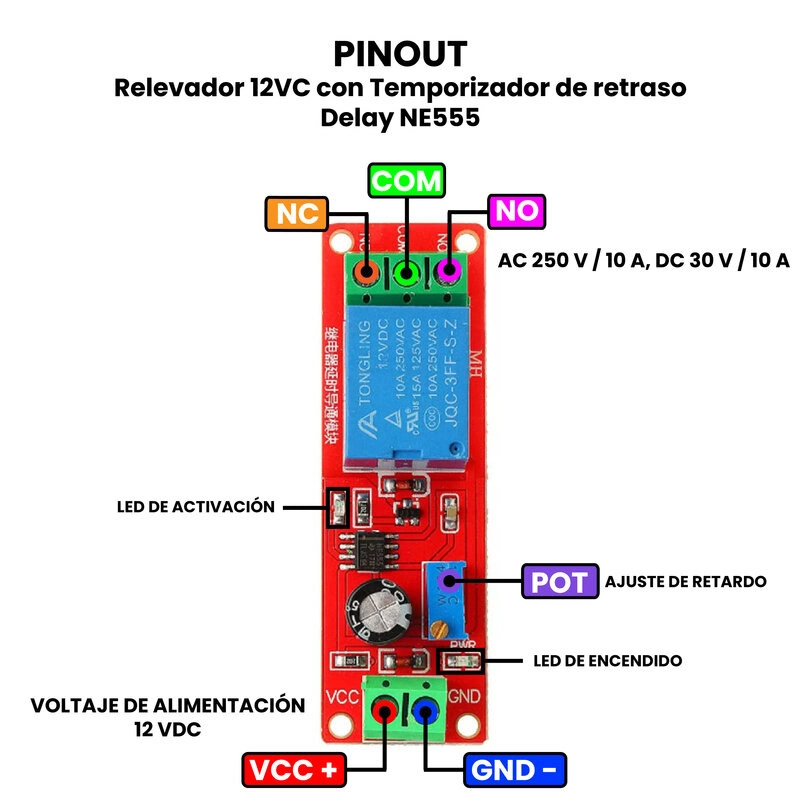

AR0934 - Relevador 12VC con Temporizador de retraso Delay NE555 PINOUT

Relevador 12VC con Temporizador de retraso Delay NE555

$ 36.00

144 disponibles

CANTIDAD	PRECIO
10 piezas	$ 31.39
25 piezas	$ 28.17
35 piezas	$ 25.54

SKU: AR0934 Categorías: MÓDULOS, RELEVADORES Etiquetas: 12 VC, 2000W, 555, automatizacion, conmutacion, control, Delay, Domotica, Hogar, NC, ne555, NO, protección, rele, relevador, Relevadores, Retraso, seguridad, temporalizador

INFORMACIÓN

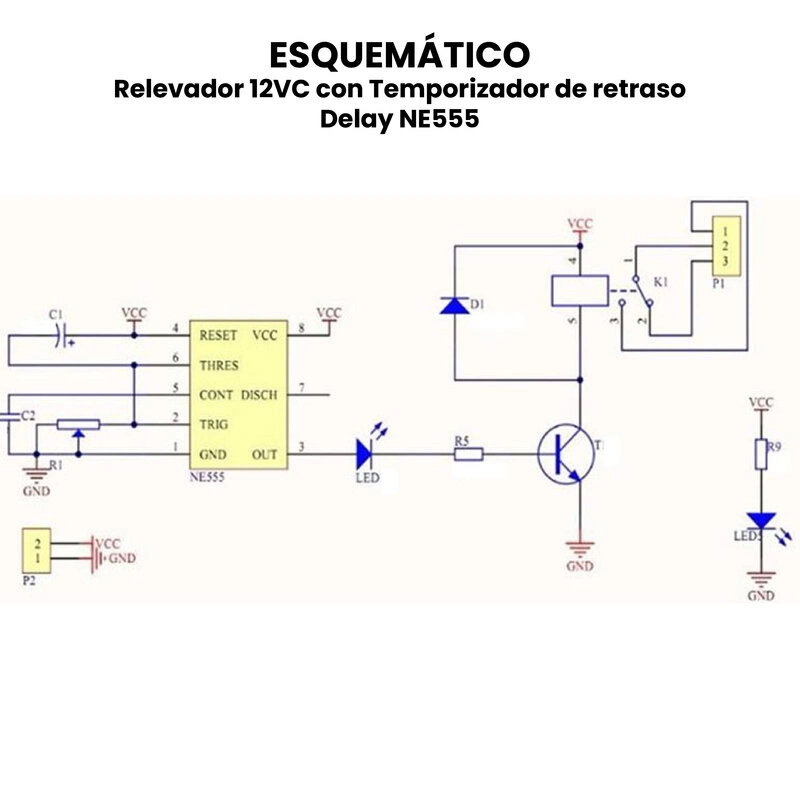

El Relevador 12V DC con Temporizador NE555 es un módulo electrónico que combina un temporizador basado en el chip NE555 con un relé electromecánico. Su función principal es activar o desactivar una carga después de un tiempo ajustable, controlado mediante un potenciómetro que regula el retardo de activación. Al aplicar alimentación de 12 V DC, el temporizador inicia la cuenta regresiva basada en un circuito RC (resistencia y condensador), y cuando finaliza el tiempo configurado, el NE555 conmuta la salida, activando el relé que conecta o desconecta la carga. El módulo contiene indicadores LED para mostrar el estado de alimentación y activación del relé.

Este módulo es muy útil para aplicaciones donde se requiere un control temporizado de dispositivos eléctricos, como el retardo en el encendido de motores o bombas para evitar picos de corriente, control de luces temporizadas, automatización de sistemas de alarma o seguridad, y en proyectos con microcontroladores (Arduino, Raspberry Pi) donde se necesite una salida de relé con tiempo programable sin usar código. También se emplea en pruebas automatizadas, protección de equipos y sistemas donde se requiera aislar la carga mediante el relé mientras se controla el tiempo de activación.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip temporizador: NE555 en configuración monostable.
Tensión de alimentación: 12 V DC (rango típico 10–14.5 V).
Potencia máxima: 2000 W.
Rango de tiempo ajustable: aproximadamente 0 a 10 segundos.
Tipo de salida: relé electromecánico con contactos COM / NO / NC.
Capacidad de conmutación del relé: AC 250 V / 10 A, DC 30 V / 10 A.
Indicadores: LEDs para alimentación y estado del relé/temporizador.
Control de tiempo: potenciómetro ajustable.
Entradas/salidas: bornes de tornillo para alimentación y conexiones de carga.

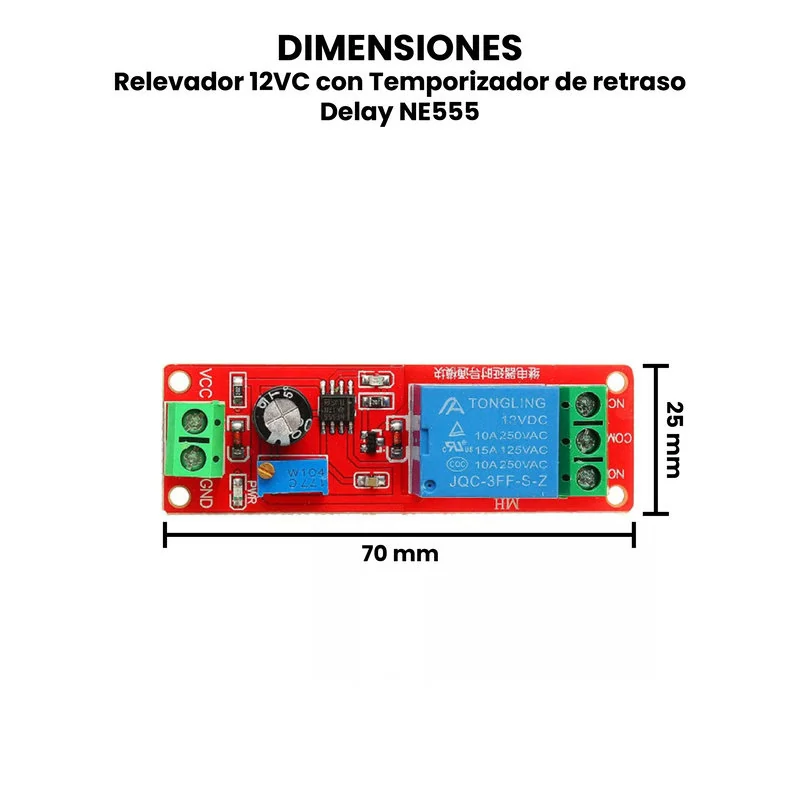

Dimensiones: 70 mm x 25 mm x 20 mm.
Peso: 18 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo probar el Relevador 12V DC con Temporizador NE555?

Materiales Necesarios:

Fuente de alimentación de 12 V DC (puede ser una fuente de laboratorio, batería o adaptador).
Cables para conexión.
Relevador 12VC con Temporizador de retraso Delay NE555.
Carga de prueba (por ejemplo, un bombillo LED, un motor pequeño o una lámpara que funcione con 12 V).
Multímetro (opcional, para medir voltajes y continuidad).

Conexiones Básicas.

- Conectar la alimentación:
- Conecta el terminal VCC del módulo al polo positivo de la fuente de 12 V.
- Conecta el terminal GND del módulo al polo negativo de la fuente.
Conectar la carga al relé:
- Identifica los terminales del relé: COM (común), NO (normalmente abierto) y NC (normalmente cerrado).
- Conecta uno de los cables de la carga al terminal COM.
- Conecta el otro cable de la carga al terminal NO si quieres que la carga se active cuando el relé se active (modo más común).

Ajustar el Tiempo de Retardo.

Gira el potenciómetro (normalmente un pequeño tornillo en el módulo) para ajustar el tiempo de retardo deseado.
Empieza con el potenciómetro en una posición mínima para tiempos cortos y ve aumentando para tiempos más largos.

Encender y Probar.

Aplica la alimentación de 12 V DC.
El módulo debe encender el LED de alimentación.
El temporizador empezará a contar el tiempo ajustado.
Cuando el tiempo de retardo termine, el relé se activará, cerrando el contacto entre COM y NO, y la carga debe encenderse.
El LED del relé se encenderá para indicar que el relé está activado.

Verificar Funcionamiento.

Para verificar que el relé abre y cierra correctamente, puedes usar el multímetro en modo continuidad entre COM y NO; comprobarás que no hay continuidad cuando el relé está desactivado y sí cuando está activado.
Puedes repetir varias veces el encendido y ajuste del potenciómetro para probar distintos tiempos.
