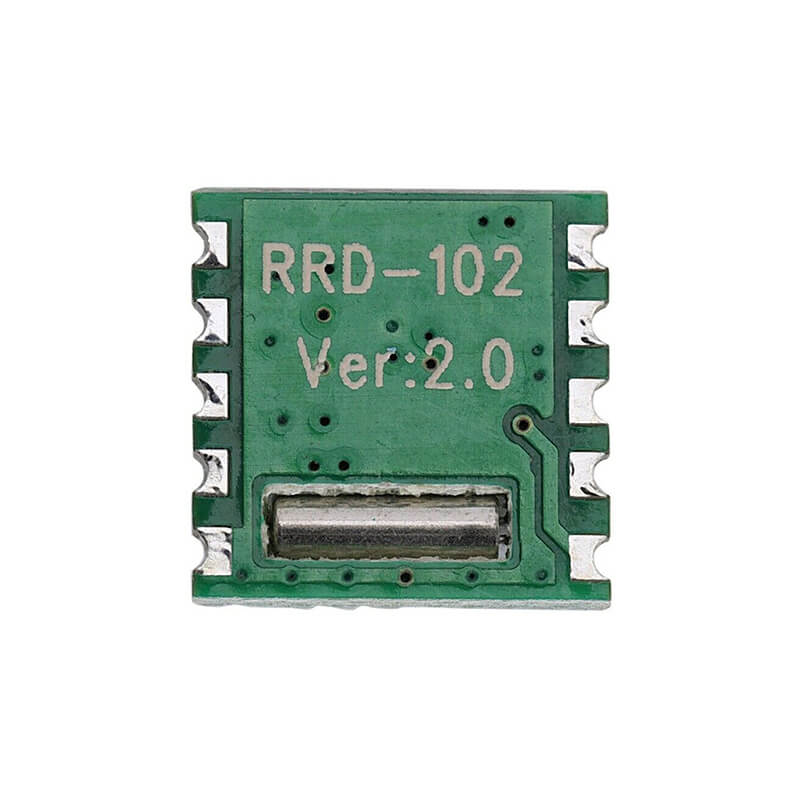

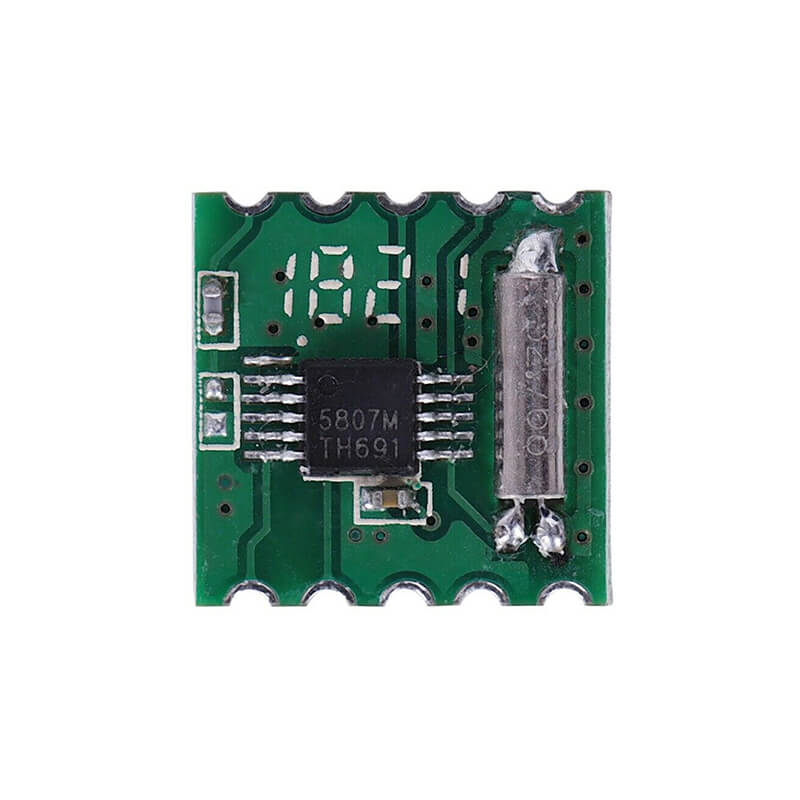

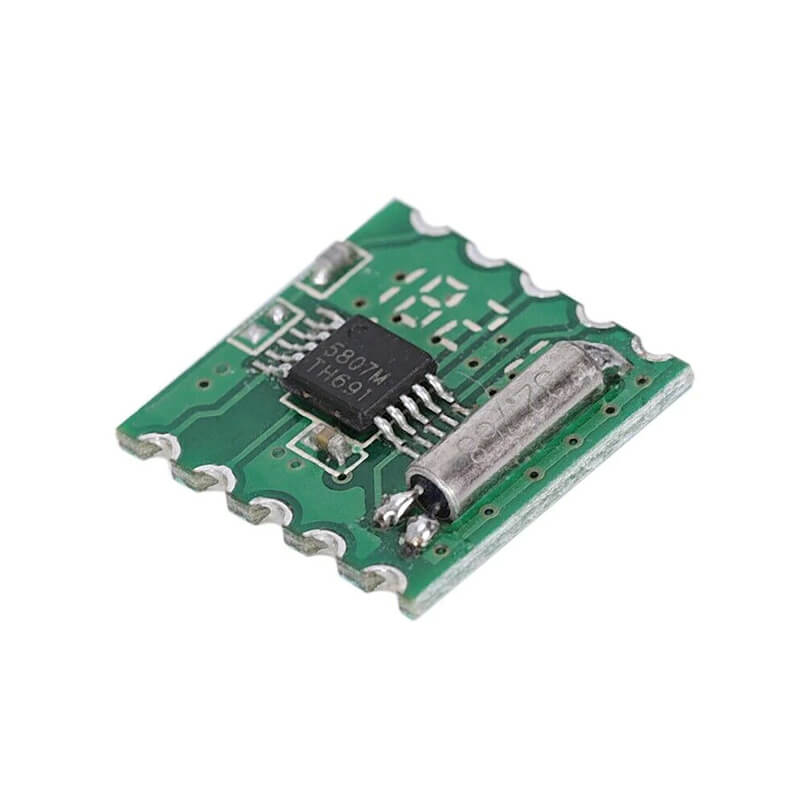

RDA5807M Modulo Radio FM Estereo

INFORMACIÓN

El RDA5807M Módulo Radio FM Estéreo es un receptor de radio FM digital compacto que permite sintonizar emisoras en la banda de frecuencia modulada (FM) utilizando comunicación I²C. Este módulo integra internamente el procesamiento de señal, demodulación estéreo y amplificación de audio, eliminando la necesidad de circuitos analógicos complejos.

El RDA5807M Módulo Radio FM Estéreo se utiliza principalmente para proyectos electrónicos que requieren recepción de radio FM digital, ya sea con fines educativos, experimentales o comerciales. Sus aplicaciones incluyen radios portátiles inteligentes, dispositivos IoT, y proyectos de domótica. Gracias a su comunicación mediante protocolo I²C, es compatible con una amplia variedad de tarjetas de desarrollo, entre ellas Arduino Uno, Arduino Nano, ESP8266, ESP32, STM32, Raspberry Pi Pico y otras placas basadas en microcontroladores que soporten comunicación I²C.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Módulo de Audio.
• Matrícula: RRD-102 V2.0.
• Encapsulado: 102BC.
• Montaje: Requiere Montaje.
• Pines: 10.
• Corriente: 10 mA.
• Voltaje de alimentación : 3 – 3.3 VDC.
• Impedancia de salida: 32 Ω.
• Banda de frecuencia: 50 ~ 115 MHz.
• Modo de espaciado de canales: 100 KHz, 200 KHz, 50 KHz y 25 KHz.
• Reloj de referencia: 32.768 KHz, 12 M, 24 M, 13 M, 26 M, 19.2 M, 38 MHz.
• Desface programable: 50/75 µs.

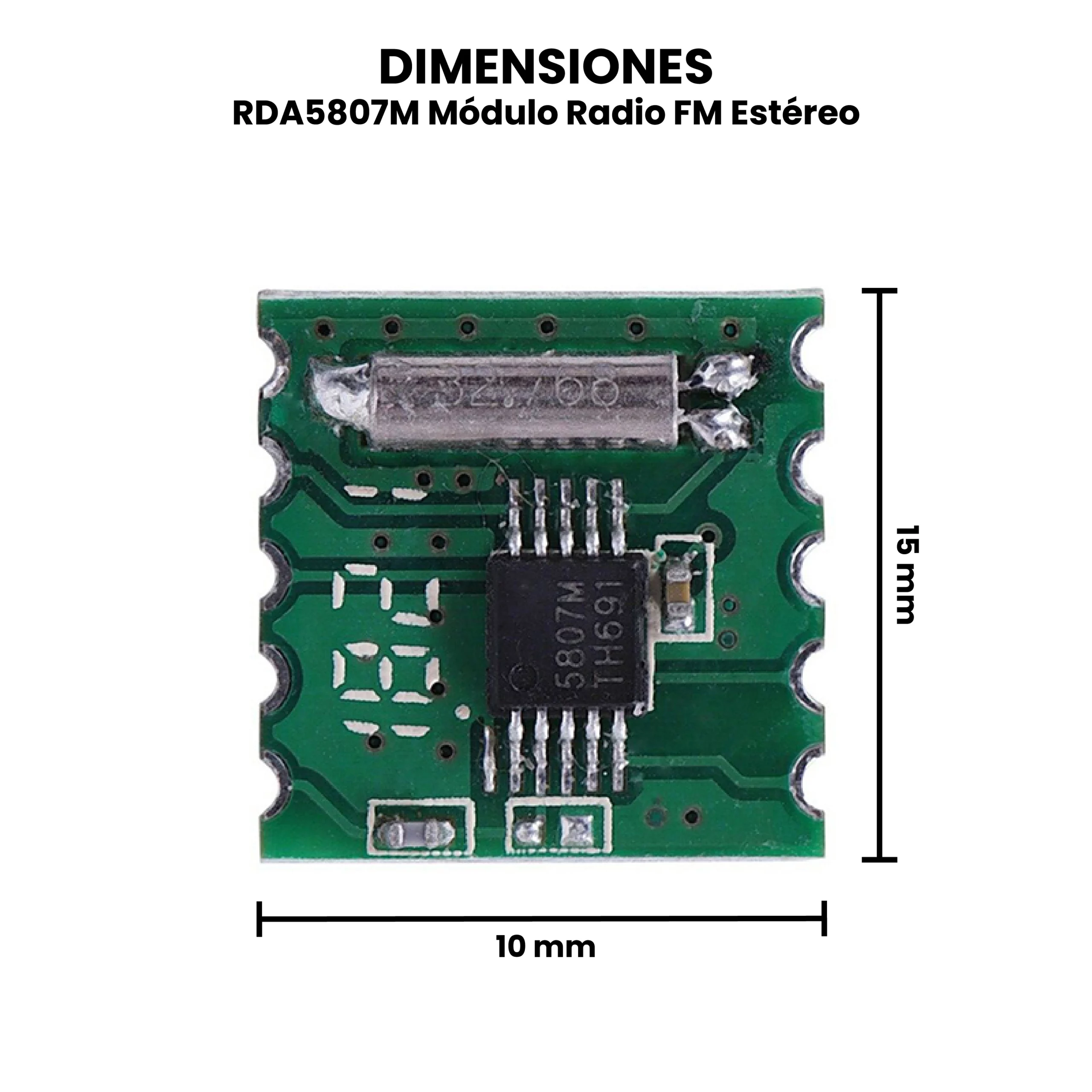

• Dimensiones: 15 mm x 10 mm x 2 mm.
• Peso: 0.28 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

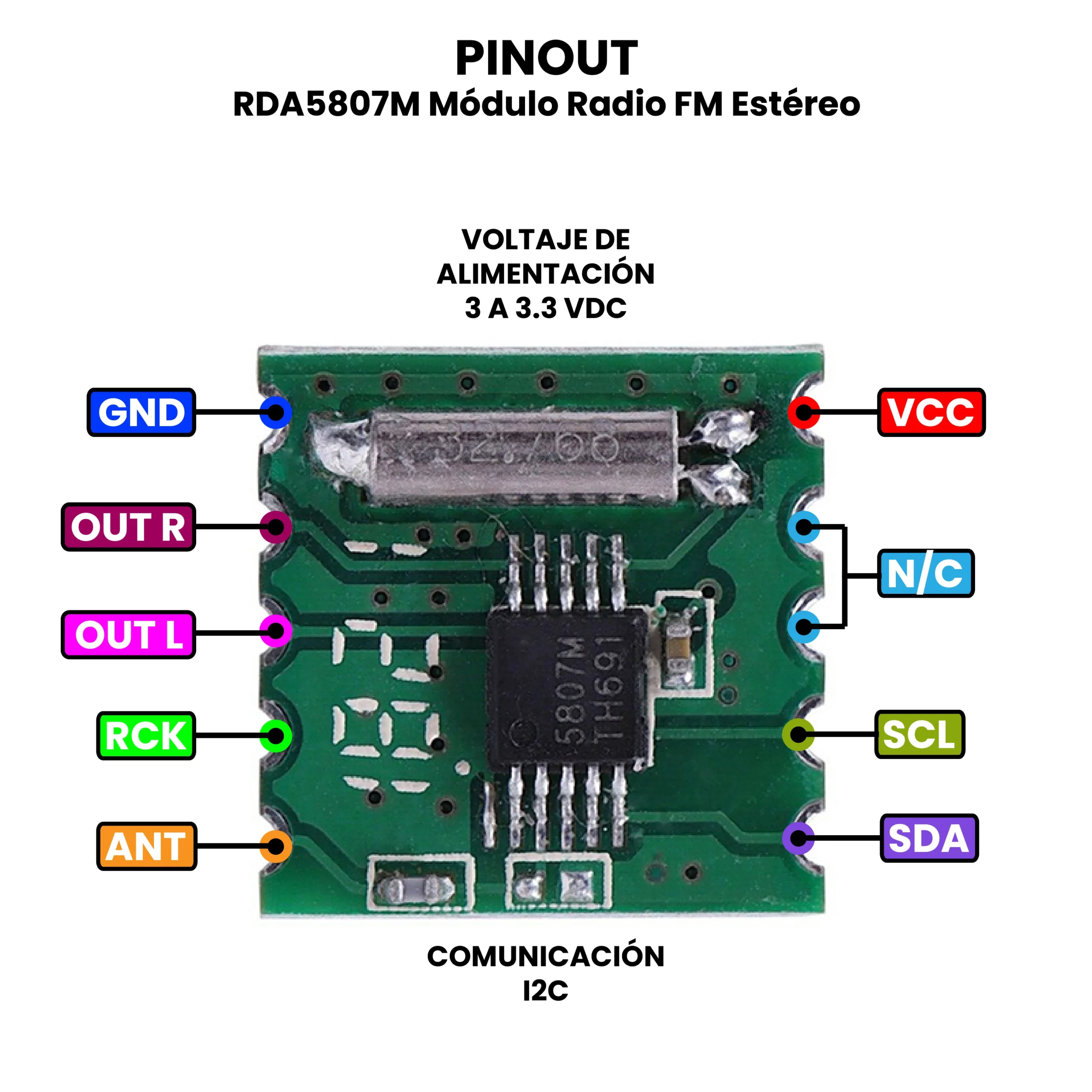

• Pinout
• Dimensiones
• Librería

INFORMACIÓN ADICIONAL

Pasos Básicos de Funcionamiento.

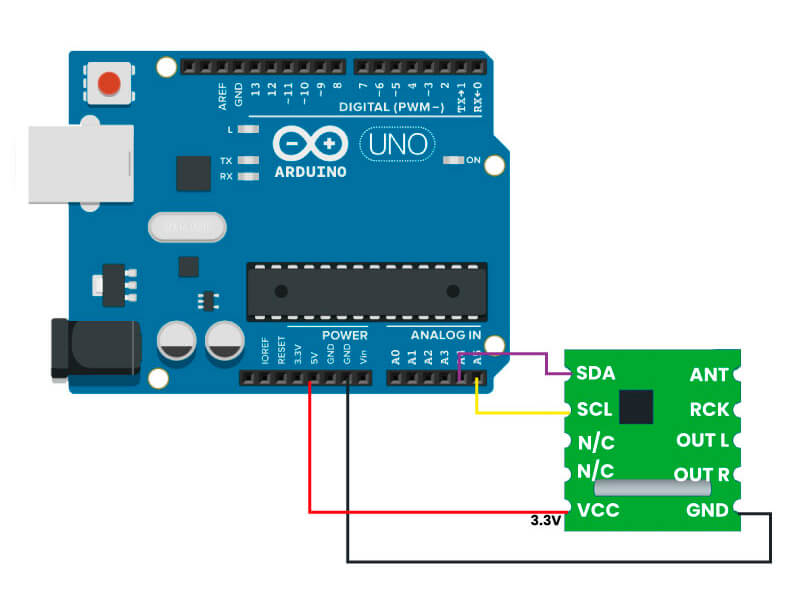

Uno de los proyectos más comunes llevados a cabo con este Módulo es la creación de un Radio FM, para llevarlo a cabo necesitas algunos componentes extras como un Micro USB a DIP PCBA, una bocina, un módulo de sensor táctil, potenciómetros, un módulo LCD y un módulo amplificador; si es de tu interés este proyecto puedes encontrar más información aquí y en la sección de Enlaces Externos. Sin embargo, si solo quieres comprobar el funcionamiento de tu módulo puedes hacerlo realizando la siguiente conexión:

Luego instala la librería Radio para ello puedes utilizar el gestor de Bibliotecas de Arduino IDE dando clic en gestor de librería y escribiendo en el buscador radio, selecciona la opción de Radio by Matthias Hertel  o instalando el archivo .ZIP de la librería siguiendo la ruta: Sketch>Incluir biblioteca>Añadir biblioteca .ZIP.

Una vez que hayas instalado la librería, carga el siguiente programa a tu Arduino  y ¡Listo!

/// Abre el Monitor Serial a una velocidad de 115200 baudios para ver la información actual.
///
/// Conexión
/// ------
/// El CI/ módulo RDA5807M debe ser conectado siguiendo las conexiones siguientes:
///
/// | Señal          | Arduino UNO | ESP8266 | ESP32  | Señal del CI de Radio |
/// | -------------- | ------------| ------- | ------ | --------------------- |
/// | VCC (rojo)     | 3.3V        | 3v3     | 3v3    | VCC                   |
/// | GND (negro)    | GND         | GND     | GND    | GND                   |
/// | SCL (amarillo) | A5 / SCL    | D1      | 22     | SCLK                  |
/// | SDA (azul)     | A4 / SDA    | D2      | 21     | SDIO                  |
///
#include <Wire.h>;

#include <radio.h>;
#include <RDA5807M.h>;

// ----- Arreglo de configuraciones aquí. -----

#define FIX_BAND RADIO_BAND_FM  /// La banda que será sintonizada por el Sketch es FM.
#define FIX_STATION 9930        /// La estación de radio que será sintonizada por el Sketch es 99.30MHz.
#define FIX_VOLUME 10           /// El volumen que será establecido por este Sketch es nivel 4.

RDA5807M radio;  // Crea un a instancia de la Clase para el CI RDA5807M

/// Establece una configuración de radio sólo FM
/// con algo de depuración en el Monitor Serial
void setup() {
  delay(3000);
  // Inicializa la comunicación Serial
  Serial.begin(115200);
  Serial.println("RDA5807M Radio...");
  delay(200);

  // Habilita información al Monitor Serial
  radio.debugEnable(true);
  radio._wireDebug(false);

  // Establece las opciones FM para EU
  radio.setup(RADIO_FMSPACING, RADIO_FMSPACING_200);   // para EU
  radio.setup(RADIO_DEEMPHASIS, RADIO_DEEMPHASIS_75);  // para EU

  //Inicializa el radio
  if (!radio.initWire(Wire)) {
    Serial.println("no radio chip found.");
    delay(4000);
  };

  // establece todas las configuraciones de radio a los valores del arreglo.
  radio.setBandFrequency(FIX_BAND, FIX_STATION);
  radio.setVolume(FIX_VOLUME);
  radio.setMono(false);
  radio.setMute(false);
}  // configuración


/// Muestra la información del CI actual cada 3 segundos.
void loop() {
  char s[12];
  radio.formatFrequency(s, sizeof(s));
  Serial.print("Station:");
  Serial.println(s);

  Serial.print("Radio:");
  radio.debugRadioInfo();

  Serial.print("Audio:");
  radio.debugAudioInfo();

  delay(3000);
}  // bucle

// Fin.

ENLACES EXTERNOS

• Tutorial Arduino Radio – Arduino and Stuff
• Receptor de radio FM hecho en casa – Hecanet
• Radio – Arduino Hub
