Probador de Componentes LCR-T4 Con Carcasa

$ 307.00

9 disponibles

CANTIDAD	PRECIO
10 piezas	$ 282.59
15 piezas	$ 262.38
25 piezas	$ 244.87

SKU: AR1642 Categorías: EQUIPO DE LABORATORIO, INSTRUMENTACIÓN, PROBADORES & GENERADORES Etiquetas: Componentes, LCR-T4, Material Basico para Estudiantes, medidor, Osciloscopio Tester Generador de Funciones, Probador, tester

INFORMACIÓN

¿Qué es Probador de Componentes LCR-T4?

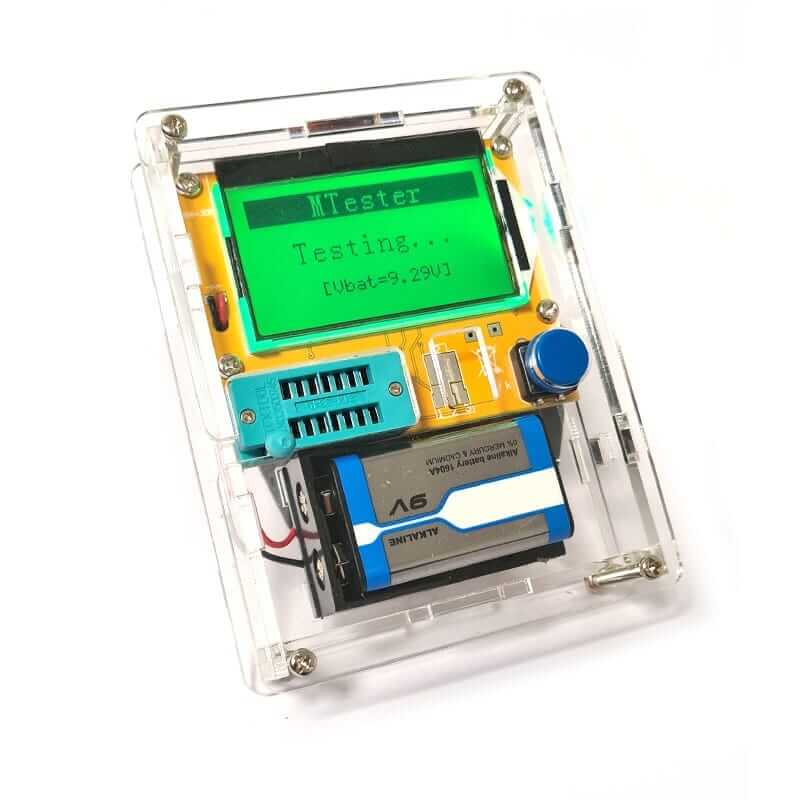

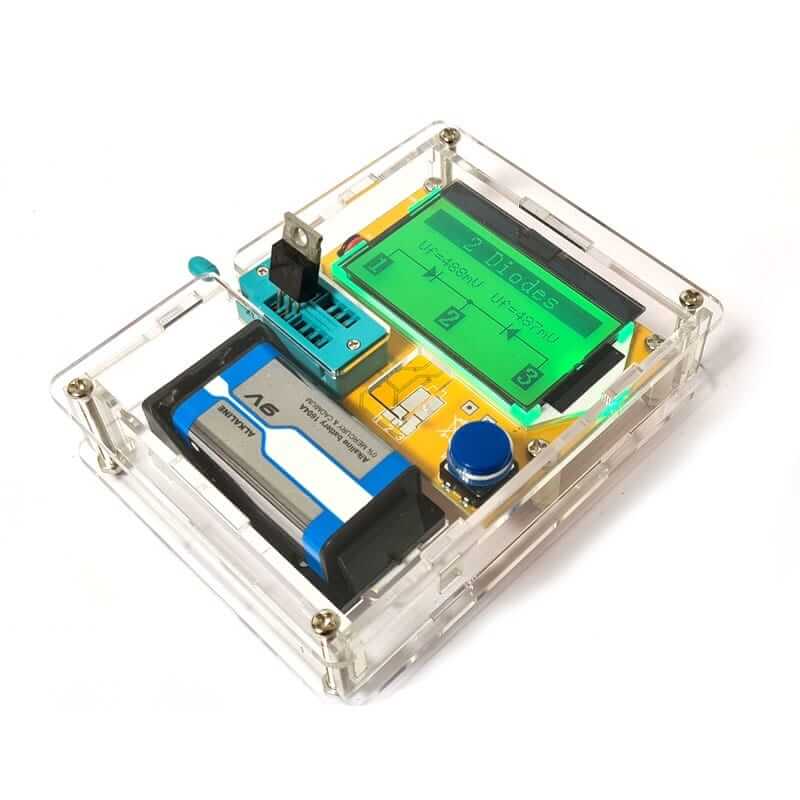

Es un dispositivo que permite detectar automáticamente transistores NPN y PNP, MOSFET, diodos (incluyendo diodo dual), tiristores, transistores, resistencias, condensadores y otros componentes. Este dispositivo cuenta con una pantalla LCD la cual permite mostrar el valor de los componente a medir, de igual manera cuenta con un zocalo de 14 pines el cual permite conectar y sujetar los componentes, de igual manera cuenta con un Push Button que al ser presionado este permite detectar los componente electrónicos.

Probador de Componentes LCR-T4 es de montaje fácil, esta orientado a proyectos DIY que sus siglas en ingles es “Do it yourself” y en español “Hazlo tu mismo”, ya que podrás ármalo tu mismo el probador, sólo tienes que fijar el dispositivo a la base de acrílico con ayuda de los tornillos y los separadores de plástico, la base de acrílico ya tiene las perforaciones ideales para ir ensamblando toda la carcasa de acrílico.

El probador incluye lo siguiente:

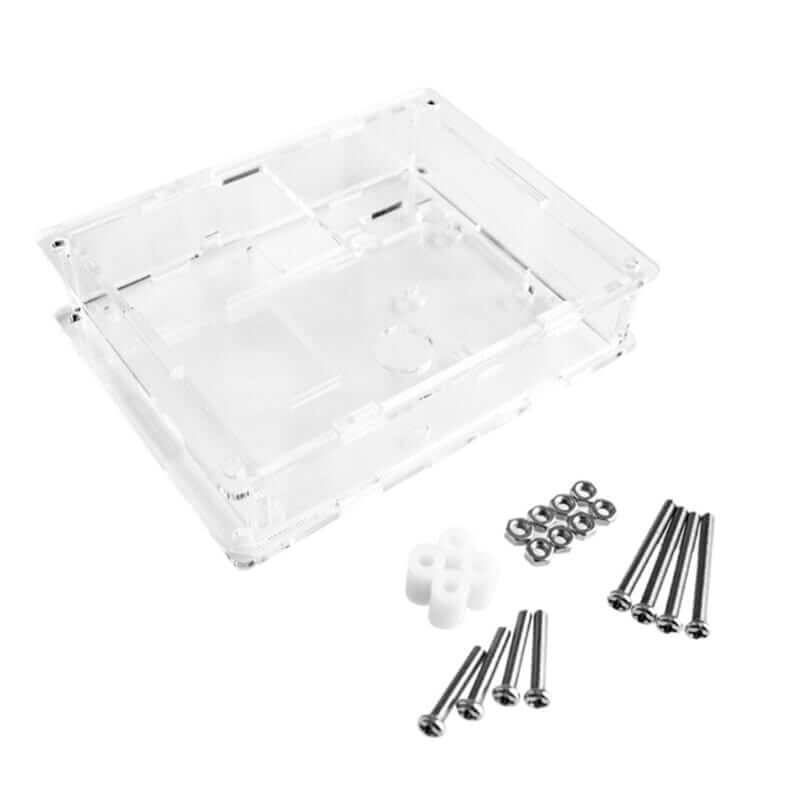

Carcasa de acrílico
Tornillos, tuercas y separadores de plástico
Dispositivo con Pantalla LCD
Porta pilas usa batería cuadrada de 9V (No incluida)

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Probador de Componentes
Modelo: LCR-T4
Carcasa de acrílico transparente

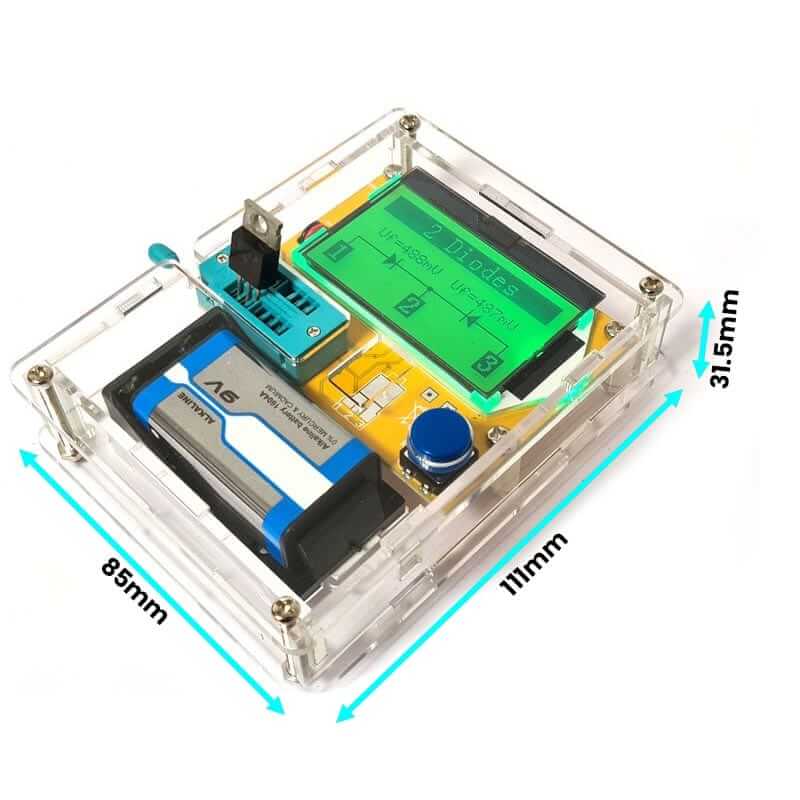

Dimensiones: 111mm x 85mm x 31.5mm
Voltaje de alimentación: 9V DC “Batería cuadrada”
Rango de medición:
- Resistencia: 0.1Ω hasta máximo 50MΩ
- Capacitancia: 25pf – 100,000uf
- Inductancia: 0.01mh – 20H
Temperatura de funcionamiento: -40° y +85°

Notas:

Antes de medir la capacitancia, se debe descargar el condensador, de lo contrario es muy probable que dañe el probador.
En algunos transistores (especialmente JFET o MOSFET), el probador puede identificarlos de forma incorrecta debido al método de medición.

DOCUEMNTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funciones

Funcionamiento con un botón, prueba de encendido y obtener medición.
Función de apagado automático para evitar residuos innecesarios, ahorro de energía de la batería y vida útil de la batería.
Modo de apagado del consumo de energía: menos de 20 nA.
Funcionamiento con un solo botón y se muestra en la pantalla LCD.
Detecta automáticamente transistores bipolares NPN, PNP, n-canal y p-canal MOS FET, JFET, diodos, dos diodos, tiristores pequeños de potencia unidireccional y tiristor bidireccional.
Alta Velocidad de prueba, prueba de componentes válida: 2 segundos (excepto en el condensador más grande de medición de capacitancia grande también toma un largo tiempo, el tiempo medido de un minuto es normal).
Arreglo de pin de componentes de identificación automática.
Medición del factor de amplificación de corriente del transistor bipolar y voltaje umbral del emisor de base.
Puede medir simultáneamente dos resistencias y se muestra el símbolo de resistencia.
Se muestra en la derecha con un valor decimal de 4.
El símbolo de resistencia en ambos lados muestra el número de pin.

¿Cómo Saber si un Componente Está Dañado con el Probador LCR-T4?

En el Probador de Componentes LCR-T4, si un componente está dañado o no se puede leer correctamente, la pantalla normalmente muestra alguno de estos mensajes o comportamientos:

“No, unknown, or damaged part”: El probador no pudo identificar el componente conectado. Esto puede deberse a que:
- El componente está defectuoso o completamente dañado.
- El componente está mal conectado o hay mal contacto.
- El componente no es compatible con el probador.
Lectura errática o valores fuera de rango: Si los valores que muestra (resistencia, capacitancia, ESR, etc.) no corresponden al valor esperado, el componente podría estar parcialmente dañado.
Pantalla sin cambios o en blanco: Puede indicar:
- Que el componente no está bien conectado.
- Que el componente está abierto o en cortocircuito.
- Que la batería del probador está baja.
