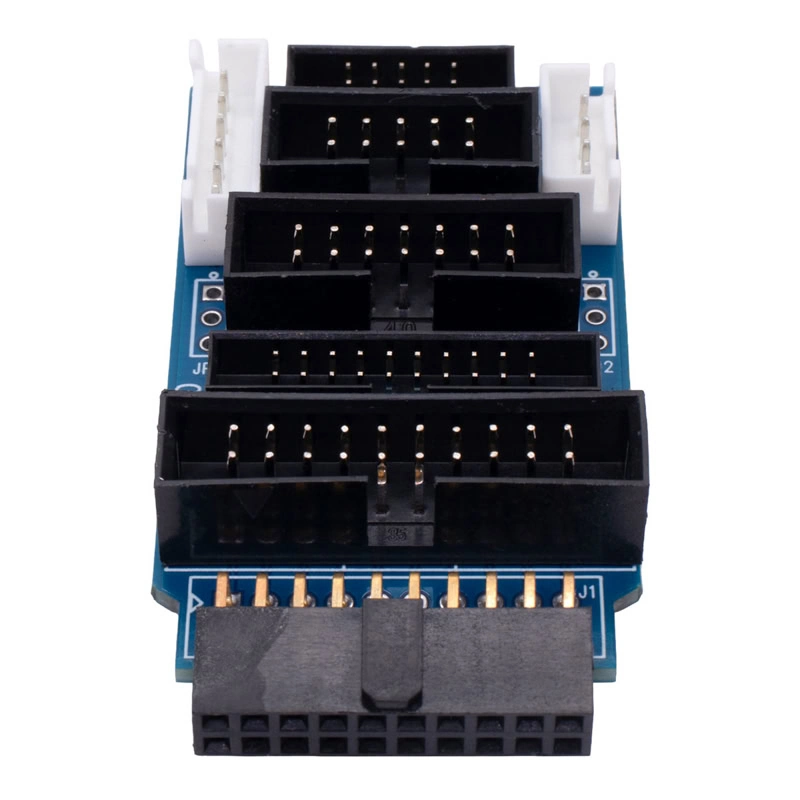

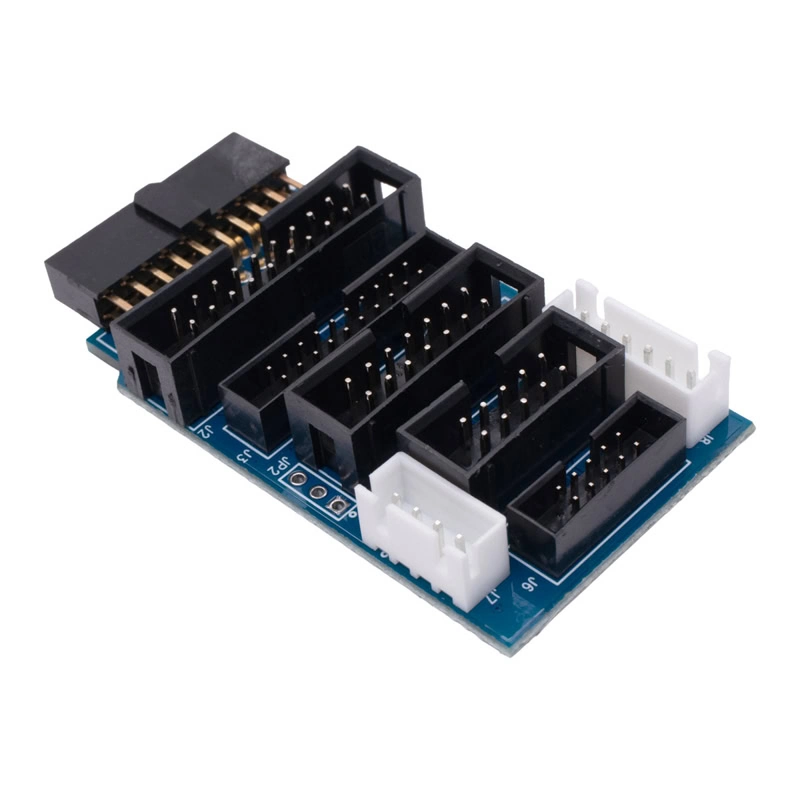

Placa Convertidora JLINK V8 para JTAG a SWD

$ 39.00

100 disponibles

CANTIDAD	PRECIO
10 piezas	$ 33.84
25 piezas	$ 30.38
35 piezas	$ 27.56

SKU: AR4813 Categorías: ADAPTADORES, MÓDULOS Etiquetas: adapatadora, Adaptadora, Arm, Cortex, GD32, GND, headers, J-LINK, JTAG, modulo, Multifunción, NRST, NXP, pines, placa, SAM, ST-LINK V2, STM32, SWCLK, SWD, SWDIO, TCK, TMS, ULINK2, V9, VREF

INFORMACIÓN

La Placa Convertidora JLINK V8 para JTAG a SWD es un módulo pasivo de interconexión diseñado para facilitar la depuración y programación de microcontroladores ARM, especialmente STM32, al permitir la compatibilidad entre distintos programadores y depuradores como J-LINK (V9/V12), ST-LINK V2 y ULINK2. Se basa en la redistribución directa de las señales estándar de depuración JTAG y SWD, reorganizando los pines según cada conector sin realizar conversión de niveles ni procesamiento electrónico.

La Placa Convertidora JLINK V8 para JTAG a SWD se utiliza principalmente en entornos de desarrollo, prueba y mantenimiento de sistemas embebidos para programar, depurar y diagnosticar microcontroladores ARM, especialmente de la familia STM32. La placa aprovecha la equivalencia entre señales JTAG y SWD (por ejemplo, TCK con SWCLK y TMS con SWDIO), ofreciendo múltiples headers para conexión rápida y flexible, mientras que la referencia de voltaje (VREF) es tomada directamente del dispositivo objetivo, asegurando compatibilidad eléctrica durante la comunicación de depuración.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo de placa: Adaptador pasivo de depuración y programación.
Función principal: Conversión y redistribución de señales JTAG ↔ SWD.
Arquitectura compatible: ARM Cortex-M (STM32, NXP, SAM, GD32, entre otros).
Compatibilidad:
- J-LINK V9 / V12.
- ST-LINK V2.
- ULINK2.
Protocolos Soportados:
- JTAG.
- SWD (Serial Wire Debug).

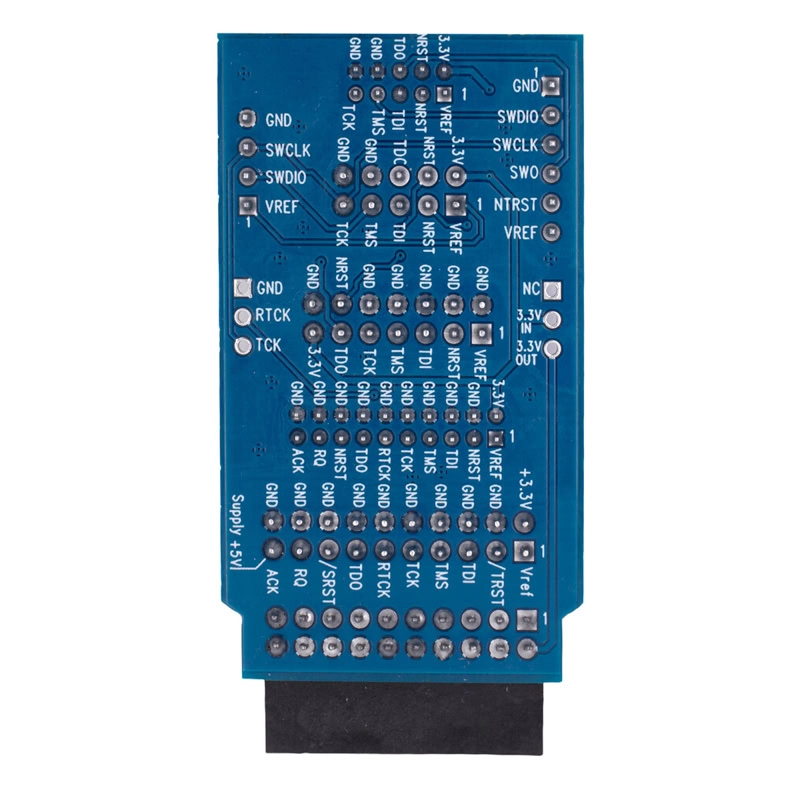

Señales Soportadas:
- SWDIO / TMS.
- SWCLK / TCK.
- NRST (Reset).
- VREF (voltaje de referencia del target).
- GND (tierra común).
Conector ARM JTAG estándar de 20 pines.
Múltiples headers para SWD (4 a 6 pines).
Dimensiones: 57 mm x 33 mm x 10 mm.
Peso: 16.35 g.

DOCUMENTACIÓN Y RECURSOS

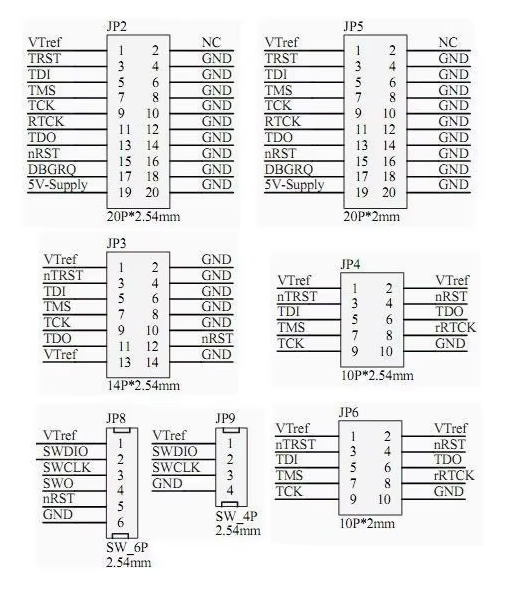

Pinout

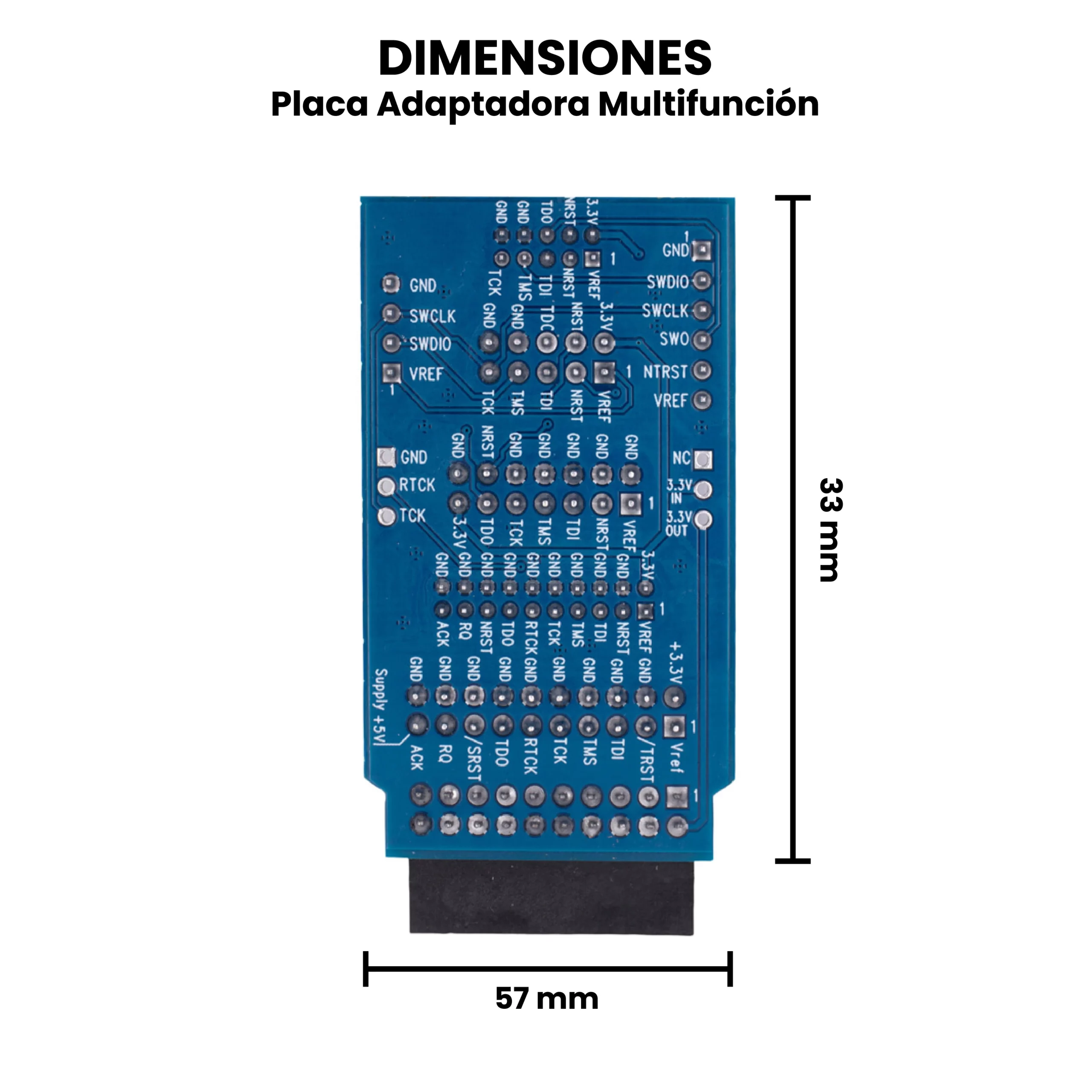

Dimensiones

INFORMACIÓN ADICIONAL

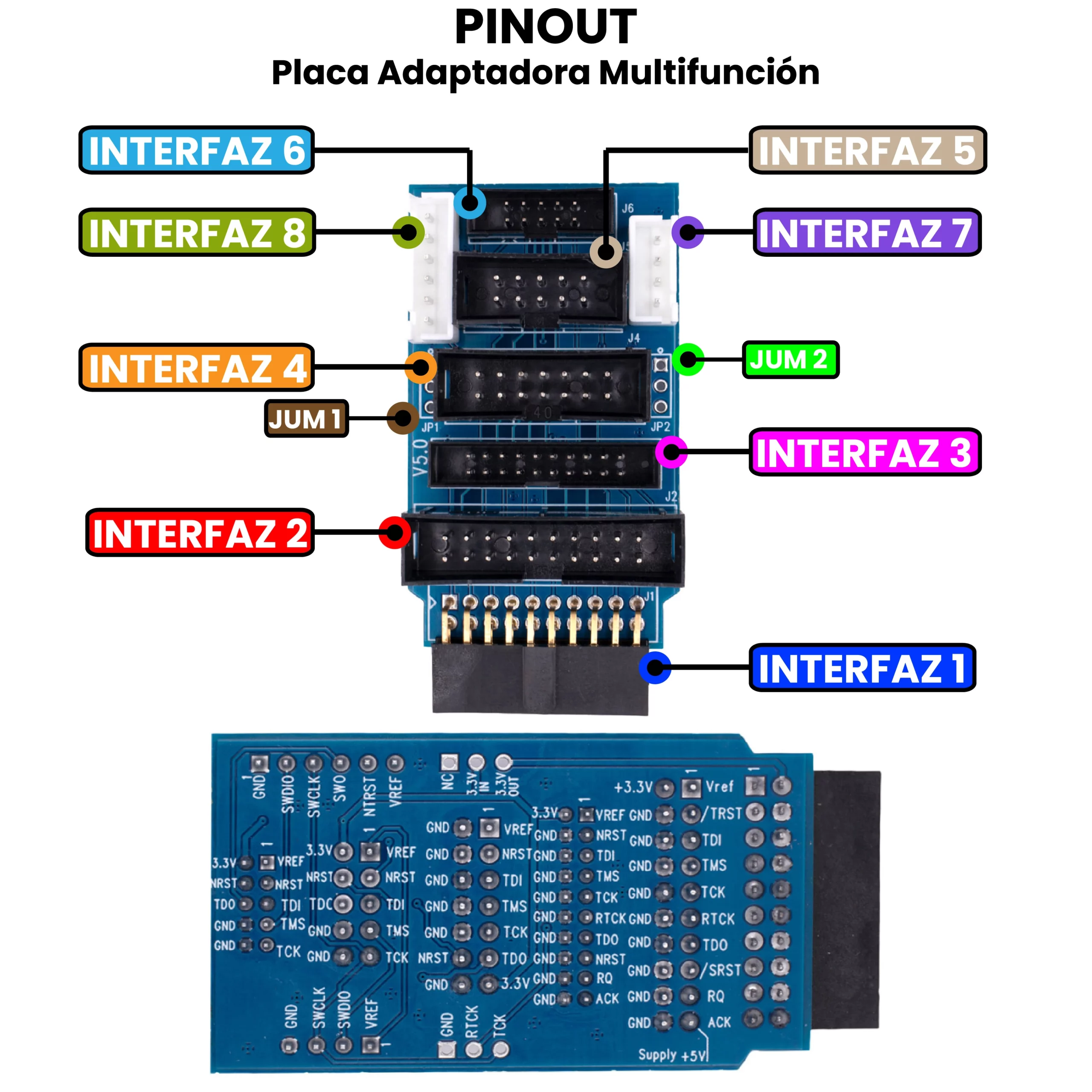

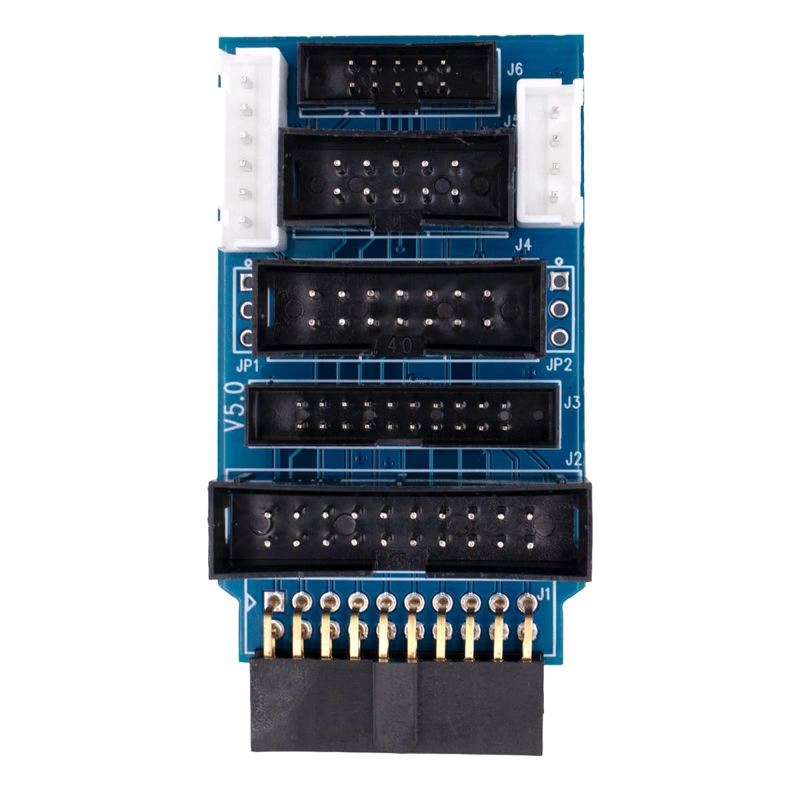

Descripción de Conectores.

Interfaz 1: Toma de esquina de 20 pines con paso de 2.54 mm (se puede conectar directamente al conector JTAG).
Interfaz 2: Toma recta de 20 pines con paso de 2.54 mm.
Interfaz 3: Toma recta de 20 pines con paso de 2.0 mm.
Interfaz 4: Toma recto de 14 pines con paso de 2.54 mm.
Interfaz 5: Toma recta de 10 pines con paso de 2.54 mm.
Interfaz 6: Toma recta de 10 pines con paso de 2.0 mm.
Interfaz 7: Toma recta de 4 pines con paso de 2.54 mm.
Interfaz 8: Toma recta de 6 pines con paso de 2.54 mm.
Jum 1: 3.3 V (IN/OUT).
Jum 2: GND, RTCK, TCK.
