INFORMACIÓN

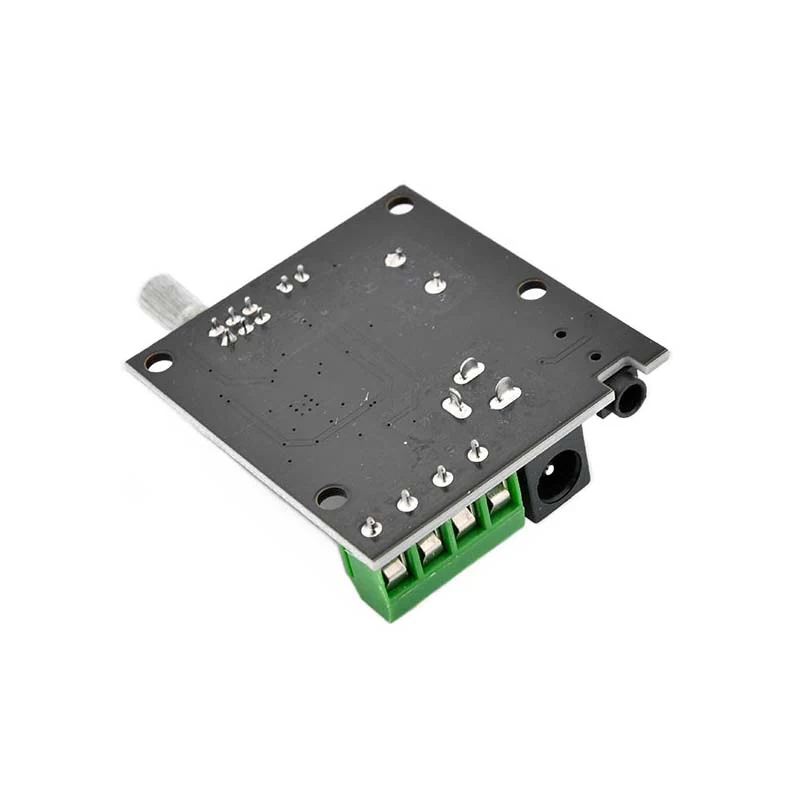

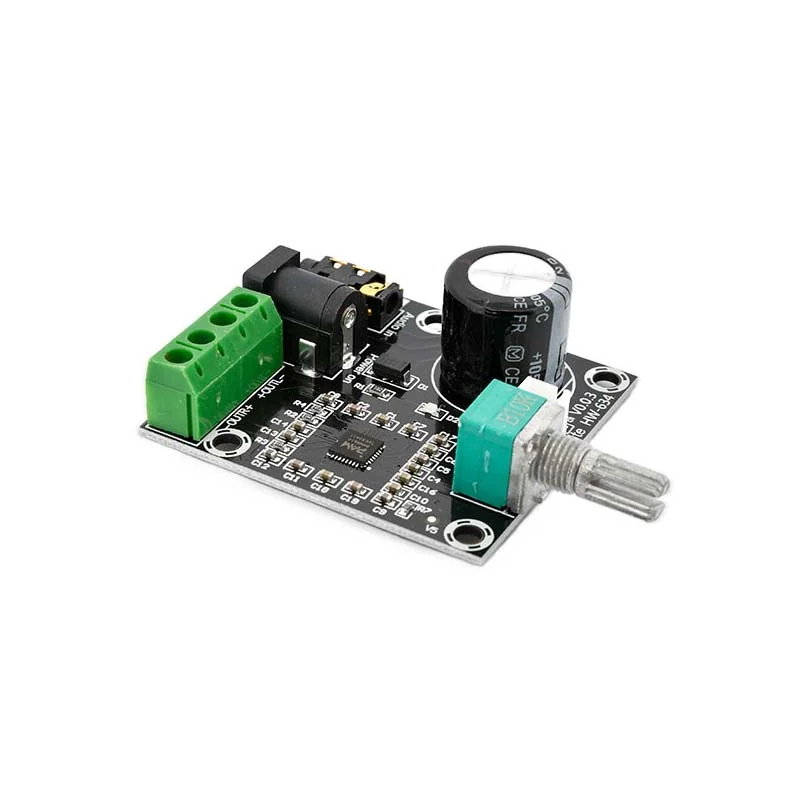

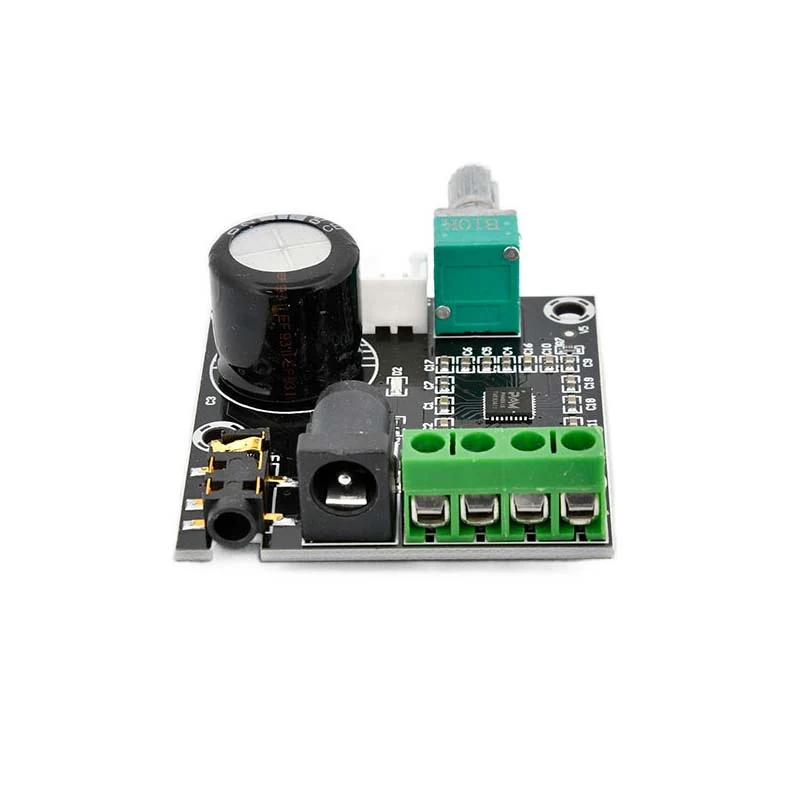

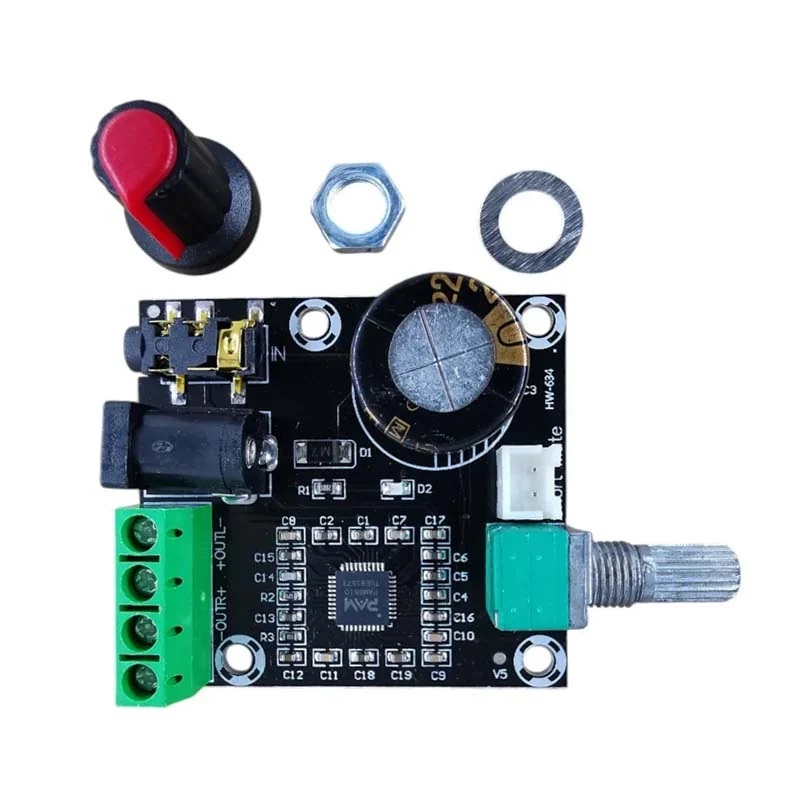

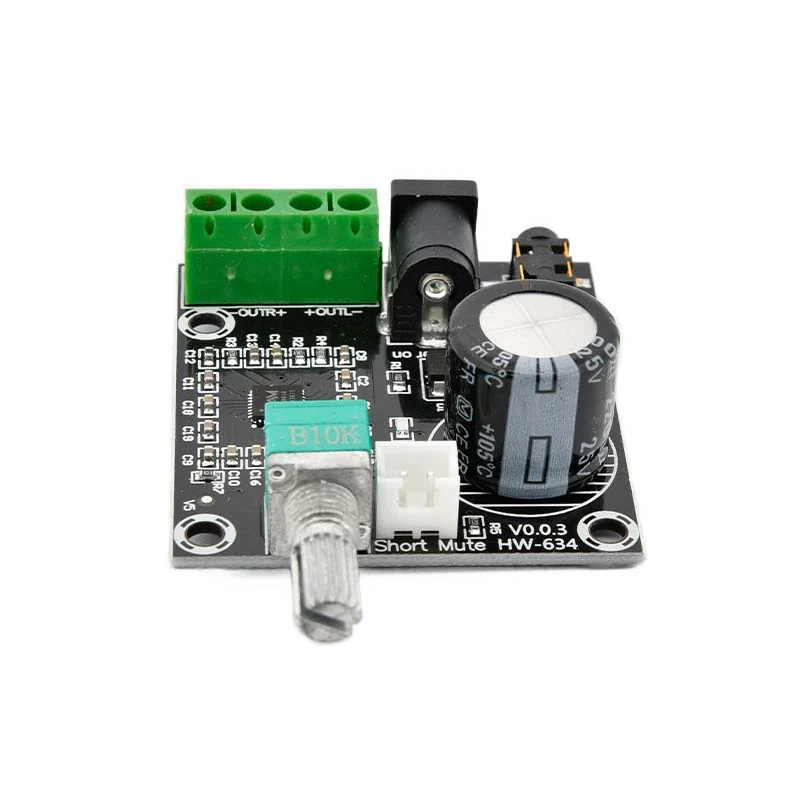

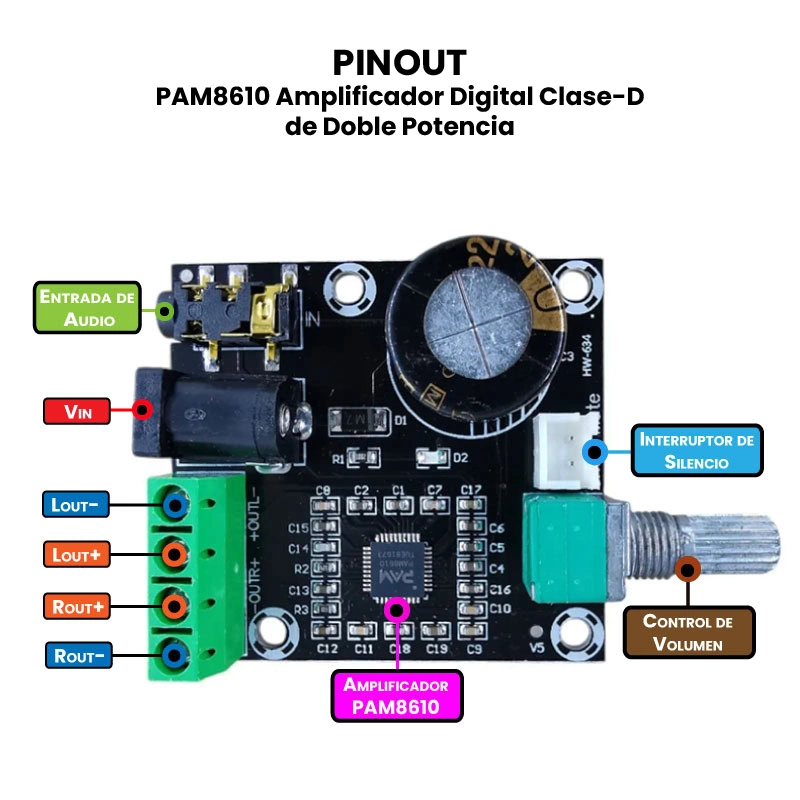

El PAM8610 es un amplificador digital clase-D de doble canal, diseñado para amplificar señales de audio estéreo con alta eficiencia y bajo consumo energético. Funciona convirtiendo la señal de audio analógica en una señal de modulación por ancho de pulso (PWM), la cual alimenta los altavoces con muy poca pérdida de energía, lo que lo hace ideal para aplicaciones portátiles o alimentadas por batería. Este módulo puede entregar hasta 15W por canal a 8 ohmios con una alimentación de entre 7V y 15V, sin necesidad de disipadores grandes gracias a su bajo calentamiento. Dispone de entradas de señal estéreo (izquierda y derecha), una entrada de alimentación y salidas directas a altavoces, lo que permite amplificar audio desde dispositivos como reproductores MP3, módulos Bluetooth o salidas de tarjetas de desarrollo.
El PAM8610 es un amplificador digital clase-D de doble canal que ofrece una potencia de salida de hasta 15W por canal, ideal para sistemas de audio compactos y eficientes. Gracias a su alta eficiencia energética y bajo calor generado, es ampliamente utilizado en proyectos de audio portátiles, sistemas de altavoces Bluetooth, amplificadores caseros, equipos de sonido DIY, y sistemas de voz para robots o kioscos interactivos. Su diseño compacto y alimentación en el rango de 7V a 15V lo hacen fácil de integrar en proyectos alimentados por batería o adaptador DC. El PAM8610 puede controlarse con una entrada de audio analógica desde cualquier fuente (como un reproductor de música o módulo Bluetooth), y su encendido/apagado puede manejarse desde tarjetas de desarrollo como Arduino, ESP32, Raspberry Pi, STM32, entre otras, permitiendo añadir funciones como control de volumen, encendido remoto o automatización en sistemas embebidos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Chip principal: PAM8610.
- Tipo de Amplificador: Clase D.
- Voltaje de Alimentación: 7.5 a 15 VDC.
- Número de canales: 2.
- Eficiencia: 90%.
- Respuesta en frecuencia: 20 Hz a 50 KHz.
- Altavoces compatibles (impedancia de salida): 4Ω y 8Ω.
- Potencia de Salida a 4Ω: 15 W por canal.
- Potencia de Salida a 8Ω :10 W por canal.

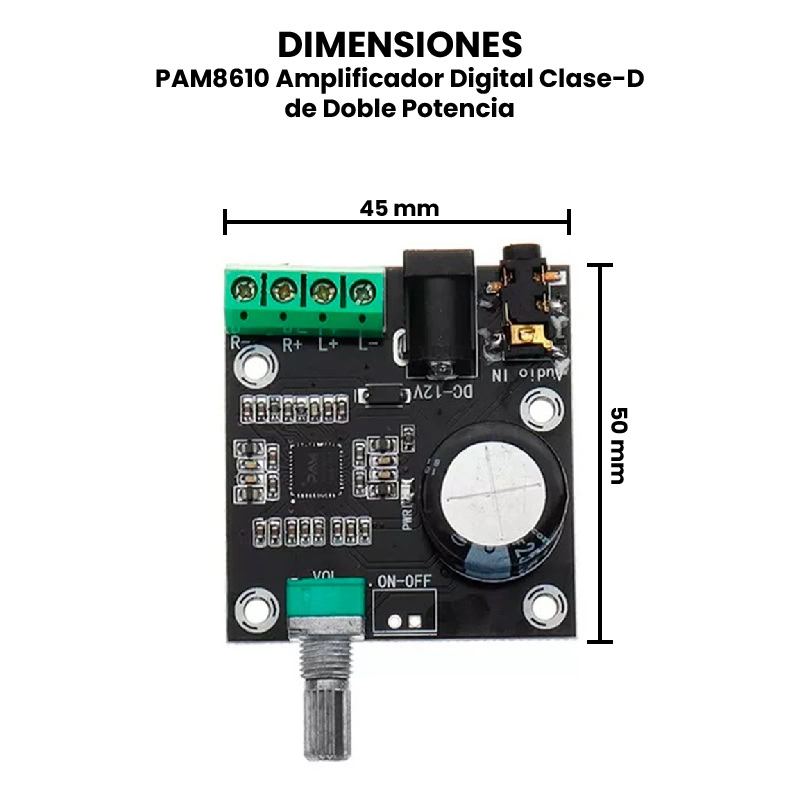

- Dimensiones: 50 mm x 45 mm x 25 mm.
- Peso: 24 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Amplificador Clase D.

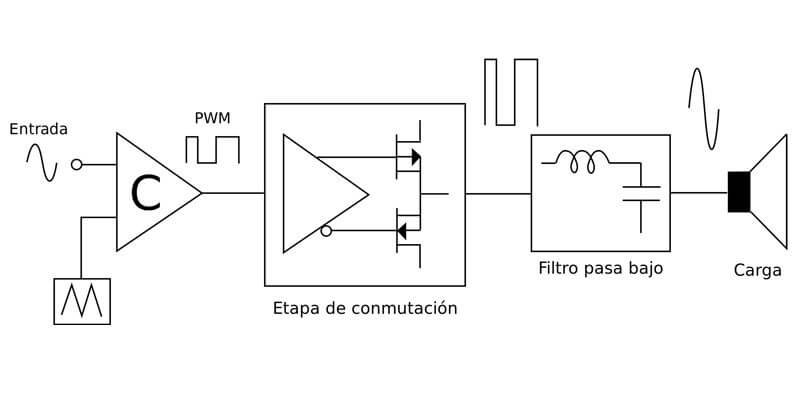

En el caso del Amplificador de Doble Potencia, PAM8610 es un tipo clase D que convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET).
Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir cuando hay transiciones entre el estado de encendido y apagado.

El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia
Potencia de Salida respecto a la impedancia de carga
El amplificador de doble potencia, dependiendo de la fuente e impedancia de carga, es variable en la salida, por ejemplo:
- La alimentación recomendada es de 12 V a 3 A para obtener una de salida 15 W con una impedancia de salida de 4Ω por canal.
- Cuando el voltaje de fuente de alimentación es entre 8 V – 12 V, el amplificador puede cargar 8Ω dando una potencia de 10 W + 10 W.
