INFORMACIÓN

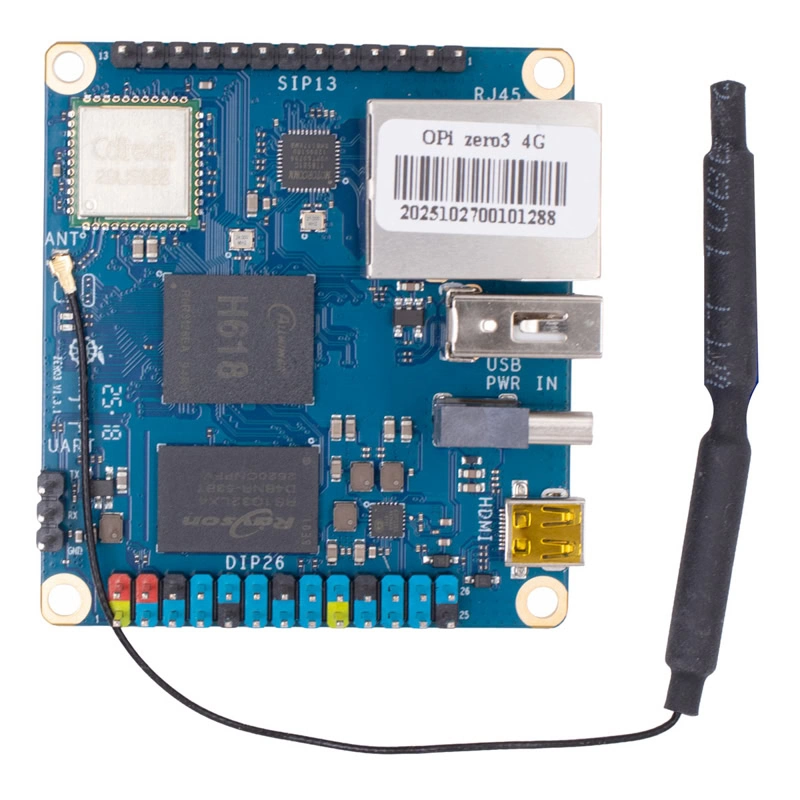

La Orange Pi Zero 3 es una mini computadora de placa única (SBC) de código abierto, compacta y económica, ideal para proyectos de electrónica, servidores caseros o centros multimedia, funcionando con sistemas como Android TV 12 y Linux (Ubuntu, Debian). Está impulsada por un procesador Allwinner H618 de cuatro núcleos (similar a un smartphone/tablet), ofrece opciones de RAM (1, 1.5, 2, 4 GB), conectividad moderna (WiFi 5, BT 5.0, Gigabit Ethernet) y puertos de expansión versátiles a través de pines, siendo una alternativa popular a la Raspberry Pi.
La Orange Pi Zero 3 es versátil para proyectos de electrónica, control de impresoras 3D (OctoPrint), pequeños servidores web, centros multimedia, estaciones de trabajo y más, gracias a su bajo consumo y capacidad para ejecutar Linux y Android, siendo ideal para tareas de automatización, IoT y como mini-PC de escritorio ligera.
Algunos de sus usos principales son:
- Control de Impresoras 3D: Ideal para ejecutar OctoPrint y manejar impresiones de forma remota.
- Estación de Trabajo Ligera: Sirve para tareas de desarrollo, programación y educación en informática.
- Mini Servidor: Funciona como servidor web o para aplicaciones como Pi-hole (bloqueador de anuncios) y VPN doméstica.
- Centros Multimedia: Compatible con salida de video 4K (micro-HDMI) para convertirla en una caja de TV o centro de medios.
- Mini PC de Escritorio: Puede ejecutar distribuciones de Linux o Android para tareas ligeras como navegación web y ofimática.
- Proyectos de Electrónica y Robótica: Su puerto GPIO permite conectar sensores y actuadores para construir robots inteligentes y otros proyectos de hardware.

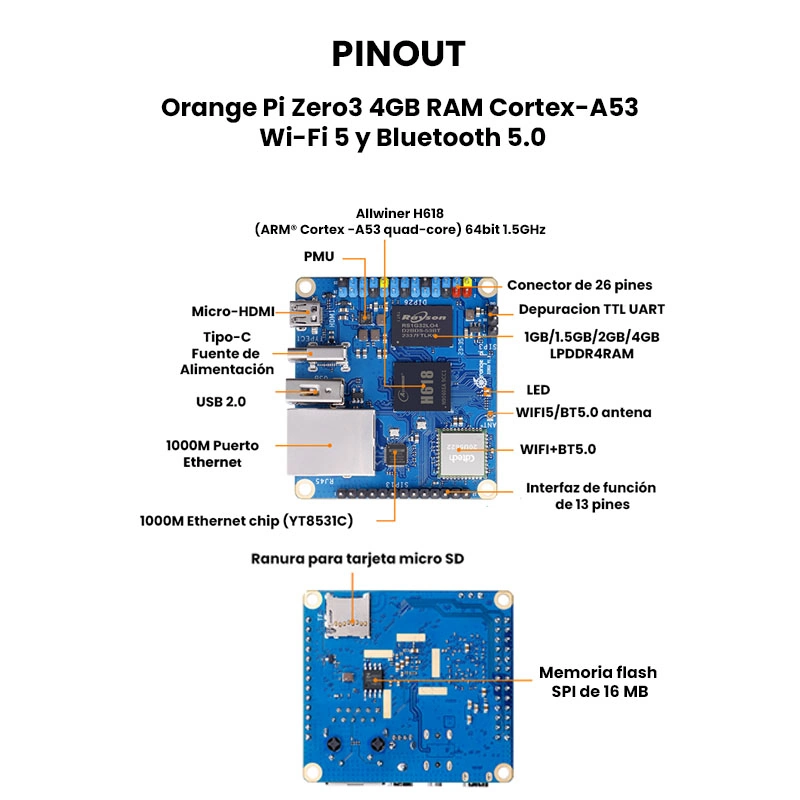

ESPECIFICACIONES Y CARACTERÍSTICAS
- Marca: Orange Pi
- Modelo: Orange Pi Zero3
- Versión: V 1.3
- Procesador (CPU): Allwinner H618 Quad-core (4 núcleos) Cortex-A53 de 64 bits
- Frecuencia del CPU: 1.5 GHz
- Memoria RAM / SDRAM: Opciones de 1 GB / 1.5 GB / 2 GB / 4 GB (Tipo LPDDR4)
- GPU: Mali G31 MP2 (Compatible con OpenGL ES 1.0/2.0/3.2, OpenCL 2.0, Vulkan 1.1)
- Almacenamiento Local: 16 MB SPI Flash (para arranque/BIOS)
- Wi-Fi: WiFi 5 (Doble banda: 2.4GHz y 5GHz) IEEE 802.11 a/b/g/n/ac
- Bluetooth: Bluetooth 5.0 con soporte BLE
- Ethernet: Interfaz Gigabit Ethernet (10M/100M/1000M)
- Sistemas Operativos compatibles (SO): Android 12 TV, Debian 11, Debian 12, Ubuntu 22.04, Ubuntu 20.04
- Alimentación: 5 V / 3A mediante puerto USB Tipo-C
- Puertos de Video: 1x Micro HDMI 2.0a (Soporta salida 4K @ 60fps)
- Puertos USB: 1x USB 2.0 (en placa) + 2x USB 2.0 adicionales (vía placa de expansión de 13 pines)

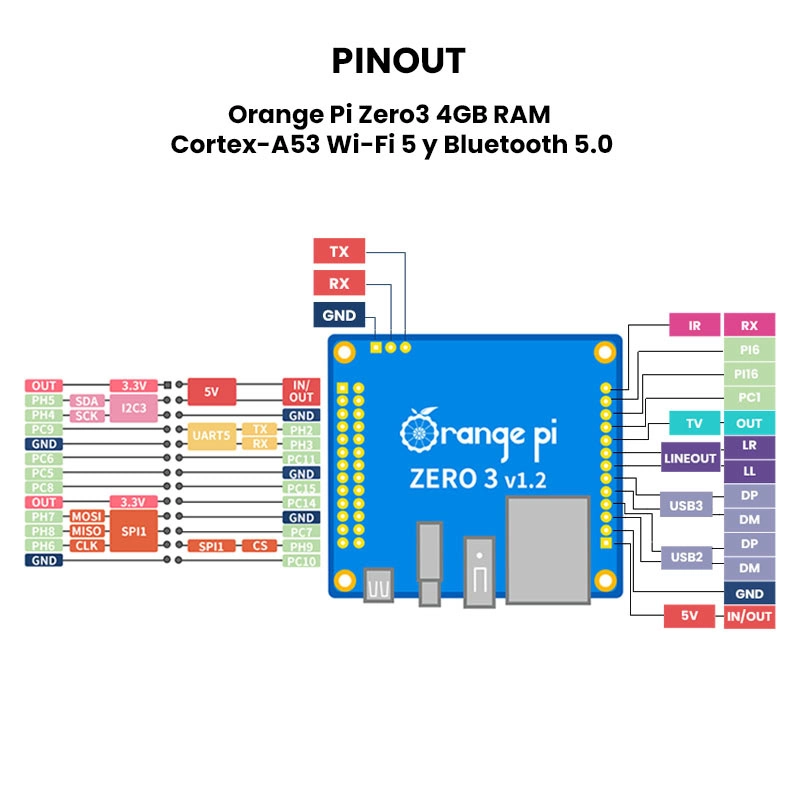

- Puertos I/O: Cabezal de 26 pines, incluye interfaces para I2C, SPI, UART y múltiples pines GPIO para sensores o actuadores.

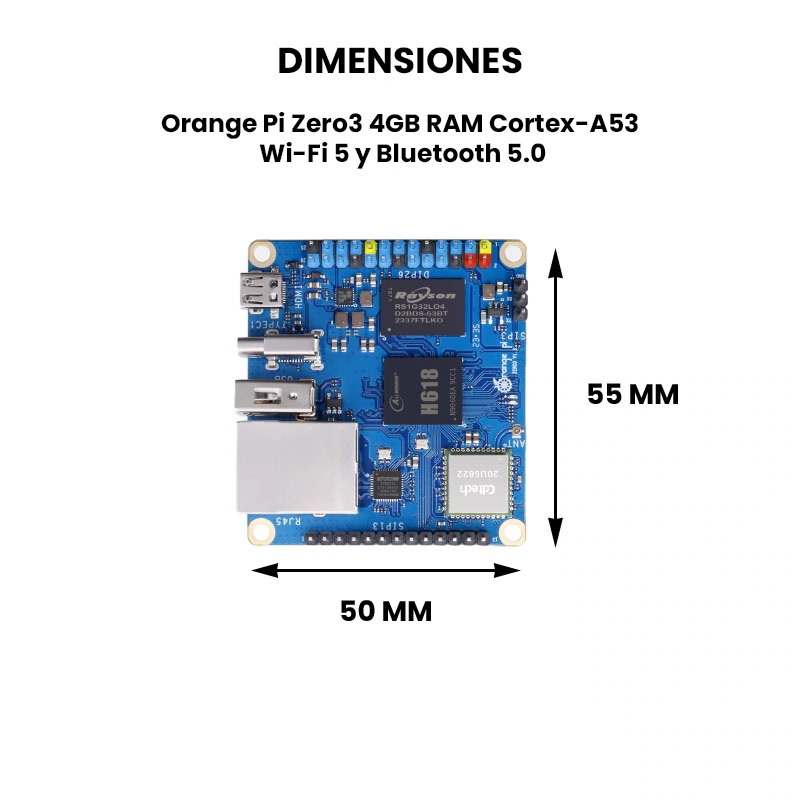

- Dimensiones:
- Empaque: 95.55 mm x 71.17 mm x 25.08 mm
- Tarjeta: 55.10 mm x 49.90 mm
- Peso:
- Empaque: 40 g
- Tarjeta: 24 g
Codificación de vídeo
- H.264 (AVC) BP/MP/HP: hasta 4K @ 25fps o 1080p @ 60fps
- Soporte para captura de imágenes en formato JPEG (máximo 8000 x 8000)
Decodificación de vídeo
- H.265 (HEVC) principal/principal de 10 niveles 5.1: hasta 4K @ 60fps
- VP9 Perfil 2: hasta 4K @ 60fps
- AVS2 JiZhun de 10 bits: hasta 4K @ 60fps
- H.264 (AVC) BP/MP/HP nivel 4.2: hasta 4K @ 30fps
Salidas de vídeo
- Micro HDMI 2.0a (Digital): Soporta 4K @ 60fps con HDR10 y HLG.
- TV Out (Analógica): Señal CVBS (NTSC/PAL) disponible a través del cabezal de expansión de 13 pines.
Salida de audio
- Digital: Salida de audio a través de la interfaz Micro HDMI.
- Analógica: Salida de línea (Line Out) disponible en el cabezal de 13 pines (requiere placa de expansión o soldadura).
DOCUMENTACIÓN Y RECURSOS
Sistemas operativos
INFORMACIÓN ADICIONAL
¿Cómo funciona la Orange Pi Zero 3?
El funcionamiento se divide en cuatro etapas clave que ocurren desde que la conectas:
- El proceso de arranque (Bootloader): A diferencia de una PC que tiene BIOS en un disco duro, la Orange Pi tiene una pequeña memoria SPI Flash de 16 MB. Esta memoria contiene las instrucciones iniciales para decirle al procesador: “Busca el sistema operativo en la tarjeta MicroSD”.
- Gestión de Memoria y Gráficos: Al encenderse, el procesador Allwinner H618 utiliza su arquitectura de 64 bits para cargar el kernel de Linux (o Android) en la memoria RAM LPDDR4.
- Dato técnico: Al ser LPDDR4, la transferencia de datos entre el procesador y la memoria es mucho más rápida que en versiones anteriores, lo que evita que el sistema se “congele” al abrir varias aplicaciones.
- Comunicación y Entrada/Salida (I/O): La placa gestiona el mundo exterior a través de sus controladores integrados:
- Ethernet Gigabit: Maneja el tráfico de red directamente a través del bus del procesador, lo que permite velocidades reales de hasta 1000 Mbps.
- Bus I2C/SPI: Estos son los “nervios” que salen por los pines dorados (GPIO). Permiten que la placa “hable” con sensores de temperatura, pantallas OLED o motores.
Recomendaciones de uso.
- Alimentación Eléctrica: No la conectes al puerto USB de tu computadora. La Orange Pi Zero 3 requiere 5 V y 3 A reales.
- Recomendación: Usa un cargador de buena calidad con conector USB-C. Si el voltaje cae por debajo de 4.7 V, la placa se reiniciará sola o la conexión Wi-Fi se volverá inestable.
- Gestión del Calor: El procesador H618 tiende a calentarse cuando decodifica video 4K o cuando trabaja como servidor.
- Recomendación: Es obligatorio colocarle un pequeño disipador de aluminio sobre el procesador. Si vas a darle un uso intensivo (como una impresora 3D o servidor 24/7), añade un ventilador pequeño de 5 V conectado a los pines GPIO.
- La Tarjeta Micro SD: El rendimiento de la placa depende un 80% de la velocidad de la tarjeta SD.
- Recomendación: Usa tarjetas de Clase 10, A1 o A2 (como las SanDisk Ultra o Extreme). Una tarjeta barata hará que el sistema se sienta lento, aunque el procesador sea potente.
- Elección del Sistema Operativo:
- Para Multimedia: Instala Android 12 TV. Es la forma más fácil de tener una interfaz amigable para usar con control remoto.
- Para Proyectos/Servidores: Usa Orange Pi OS (Arch) o Debian/Ubuntu oficial desde su web. Evita versiones genéricas para que todos los controladores (Wi-Fi/Bluetooth) funcionen correctamente.
