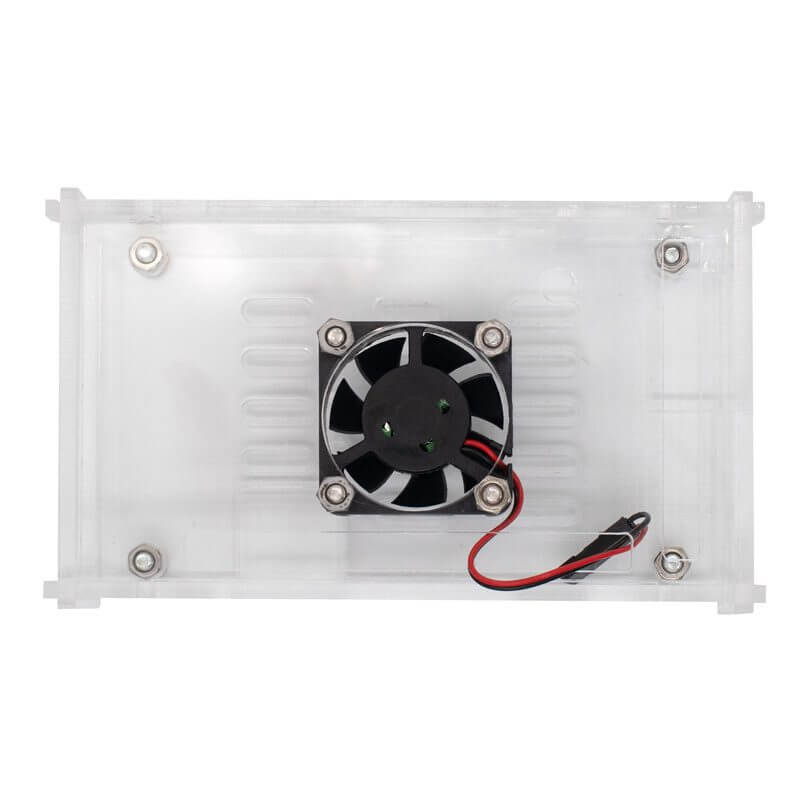

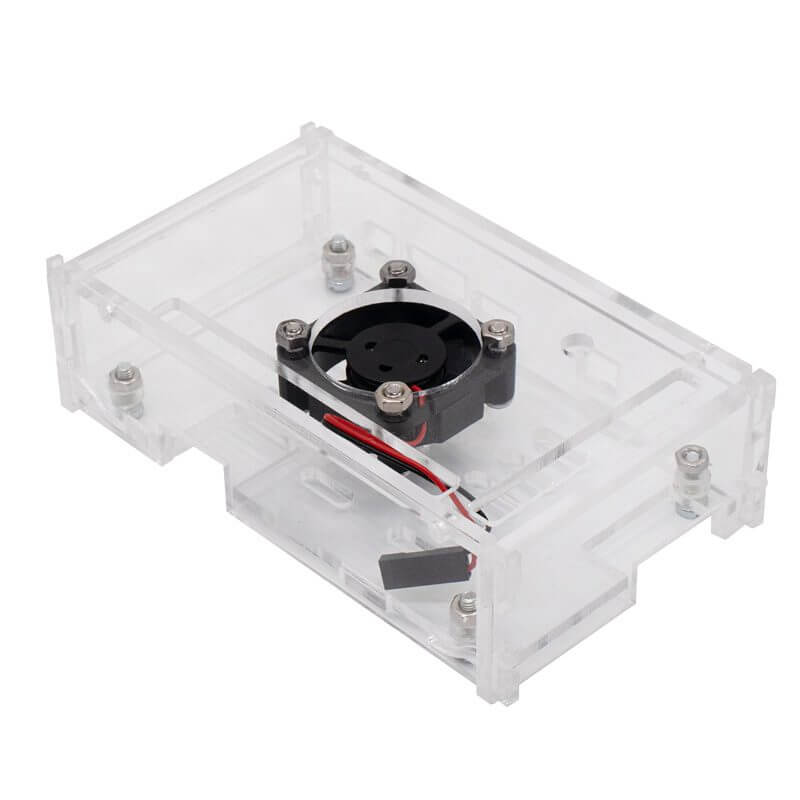

Carcasa de Acrílico Orange Pi 4 LTS

INFORMACIÓN

Carcasa de Acrílico Orange Pi 4 LTS, ideal para proteger de polvo, brindar una mejor presentación a tus proyectos con Orange Pi 4 LTS, así como tener aislamiento entre superficies para evitar cortocircuitos. Esta carcasa es de fácil armado, incluye tornillos, tuercas, separadores de acrílico, ventilador y piezas de acrílico que te ayudarán a realizar el ensamble la carcasa, también incluye ranuras para la entrada y salida de periféricos que incorpora la Orange Pi 4 LTS. De igual forma tiene ranuras para mantener ventilada la Orange Pi 4 LTS si tiene sobrecalentamiento. Incluye un ventilador que sirve para tener un enfriamiento activo para ayudar con la ventilación de la Orange Pi 4 LTS y así pueda trabajar por largos ciclos de trabajo sin tener problemas de sobrecalentamiento.

*Nota: Tarjeta Orange Pi 4 LTS, no incluida.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Fabricante: UNIT Electronics
• Tipo: Carcasa
• Material:  Acrílico
• Color: Transparente
• Grosor: 3mm
• Diseñada para Orange Pi 4 LTS
• Dimensiones: 107mm x 62mm x 30.7mm
• Peso: 70g

Incluye:

• 1 Ventilador 5V DC 0.2A
• 4 Tuercas M3 tipo Hexagonal Galvanizada
• 4 Tornillos M3x10mm con cabeza plana tipo plano
• 4 Separadores de acrílico

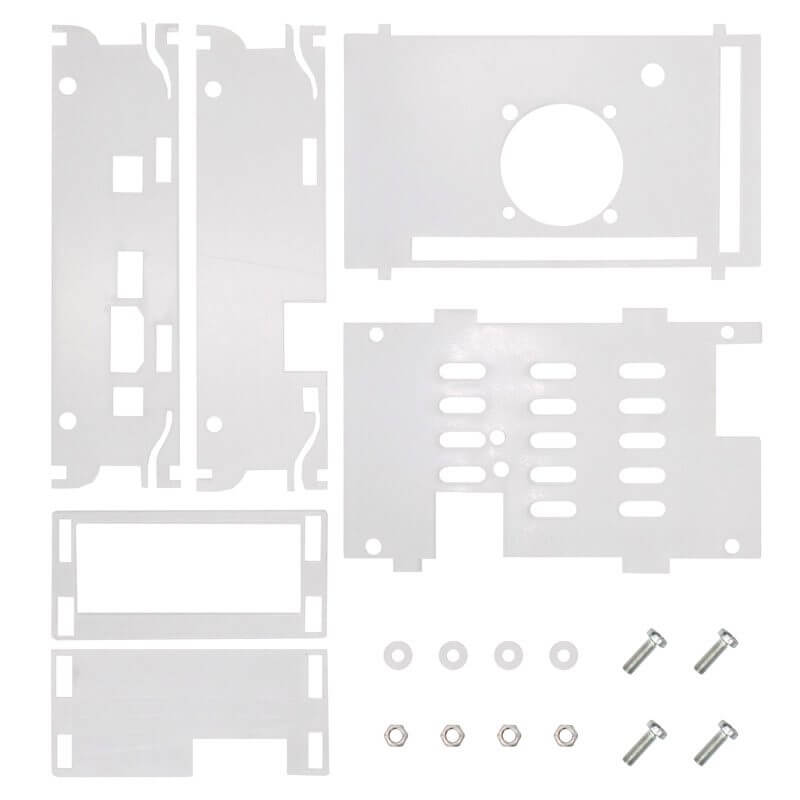

• Piezas de acrílico para ensamble de la carcasa

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

INFORMACIÓN ADICIONAL

Identificación de elementos:

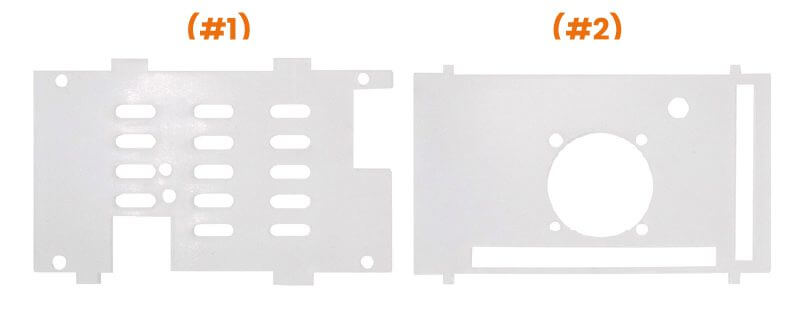

• Tapa inferior (#1) y superior (#2):

• Tapa lado izquierdo (#3) y derecho (#4):

• Tapa frontal (#5) y posterior (#6):

• Separadores de acrílico (#7), Tornillos M3x10mm (#8) y Tuercas M3 Galvanizadas (#9)

• Ventilador con Tornillos y Tuercas de fijación  (#10)

Guía para ensamblar la carcasa:

1. Coloca los 4 tornillos M3x10mm (#8) a la tapa inferior (#1), después coloca los separadores de acrílico (#7) en cada uno de los tornillos

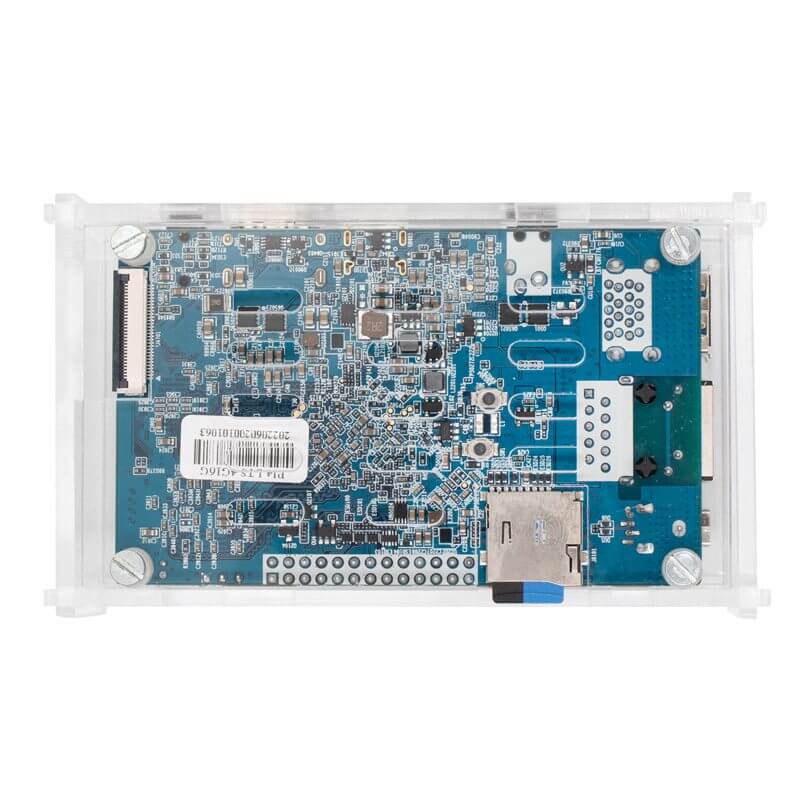

2.  Identifica el puerto microsd de la Orange Pi 4 LTS, después coloca la tarjeta Orange Pi 4 LTS coincidiendo los barrenos que tiene con los separadores y tornillos M3x10mm
3.  Utiliza las Tuercas M3 Galvanizadas (#9) para fijar la Orange Pi 4 LTS

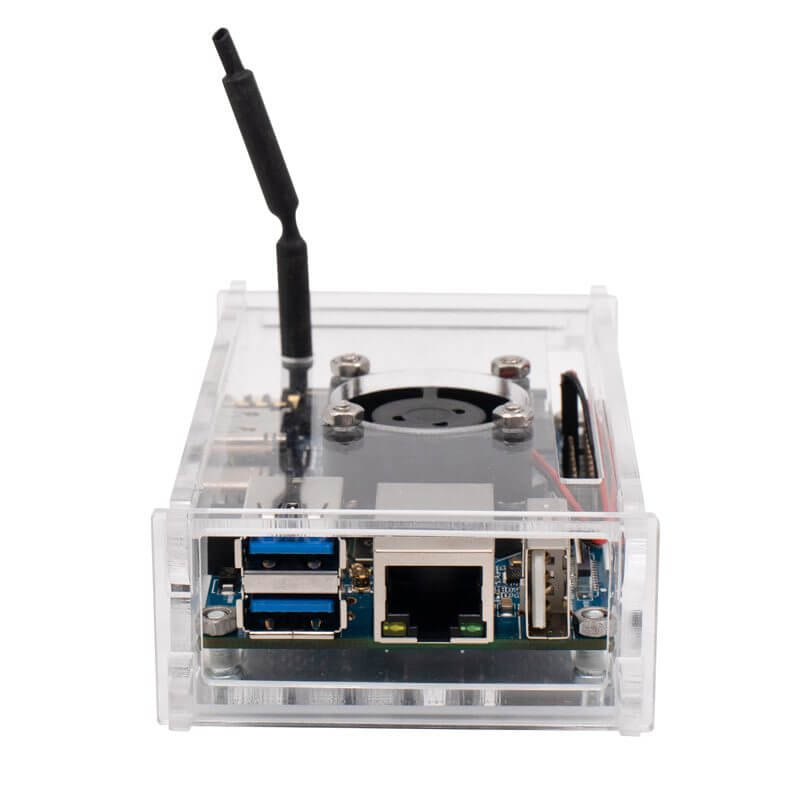

4. Coloca las tapas de lado izquierdo (#3) y derecho (#4), coincidiendo en sus respectivas ranuras y a los puertos de entrada / salida de Orange Pi 4 LTS
5. Después identifica la tapa superior (#2) y coloca el ventilador con la ayuda de sus tornillos y tuercas (#10)
6. Pasa la antena de la Orange Pi 4 LTS por la tapa superior, tiene un barreno con el diámetro de la antena, después inserta la tapa superior coincidiendo en sus respectivas ranuras de la Orange Pi 4 LTS y con las tapas de lado derecho y izquierdo
7. Inserta la tapa frontal (#5) asegúrate de insertarla en las ranuras considerando los puertos de la Orange Pi 4 LTS y con una ligera presión quedará fija la tapa frontal a la tapa inferior y superior.
8. Repite el mismo proceso para colocar la tapa posterior (#6)
9. Listo estará armada la carcasa
