PCM5100APWR IC SMD DAC $ 37.00

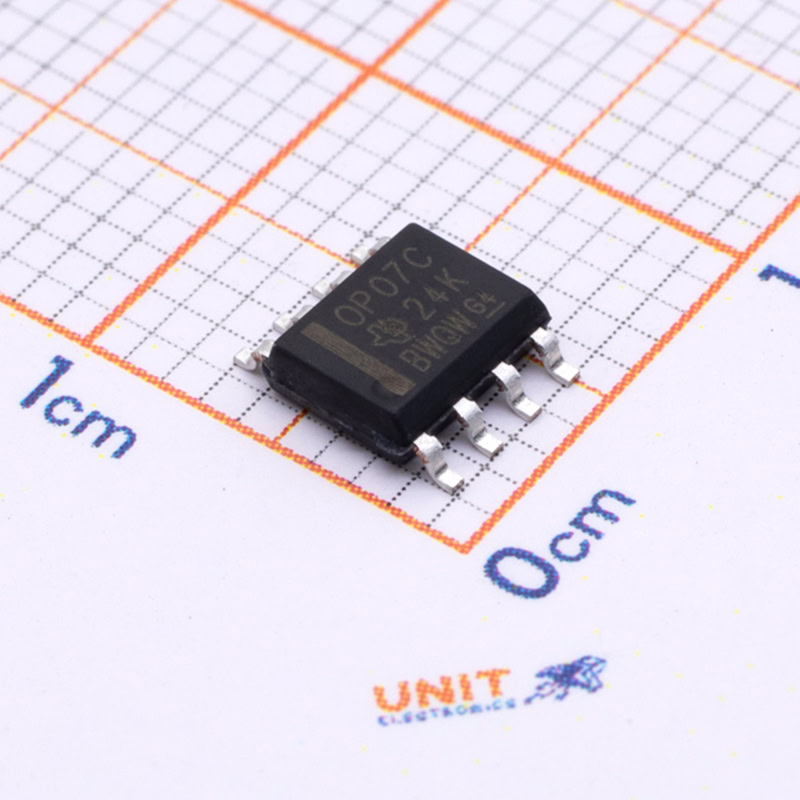

OP07CDR Amplificador Operacional SOP-8(2)

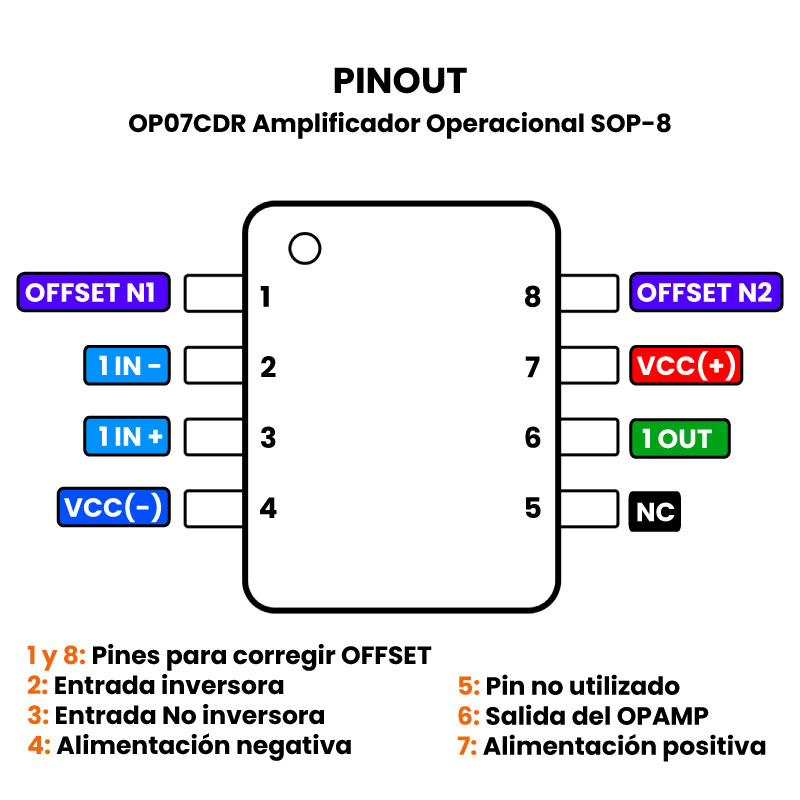

OP07CDR Amplificador Operacional SOP-8 Pinout

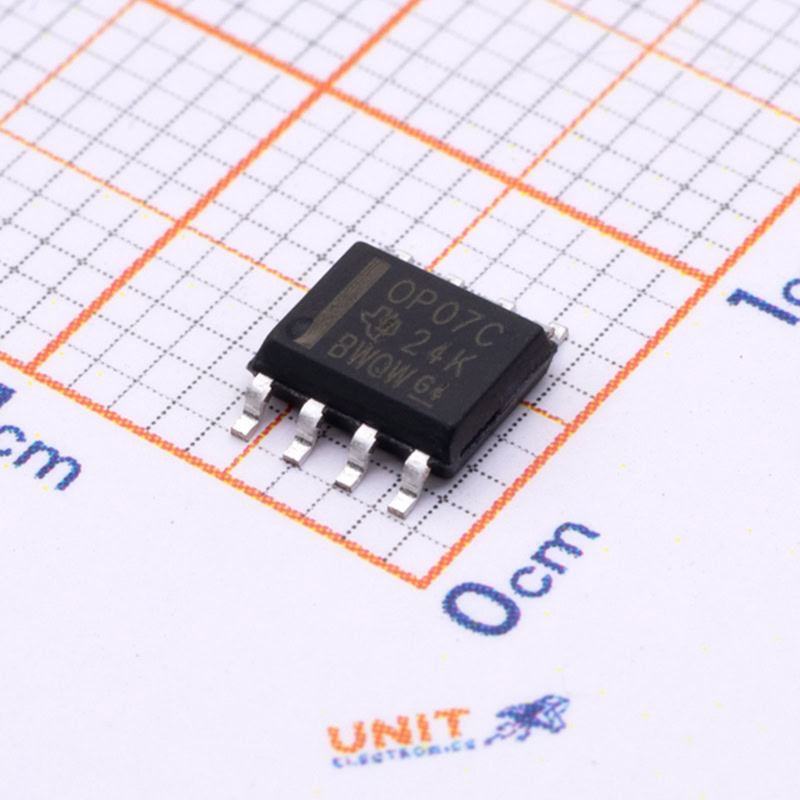

OP07CDR Amplificador Operacional SOP-8(3)

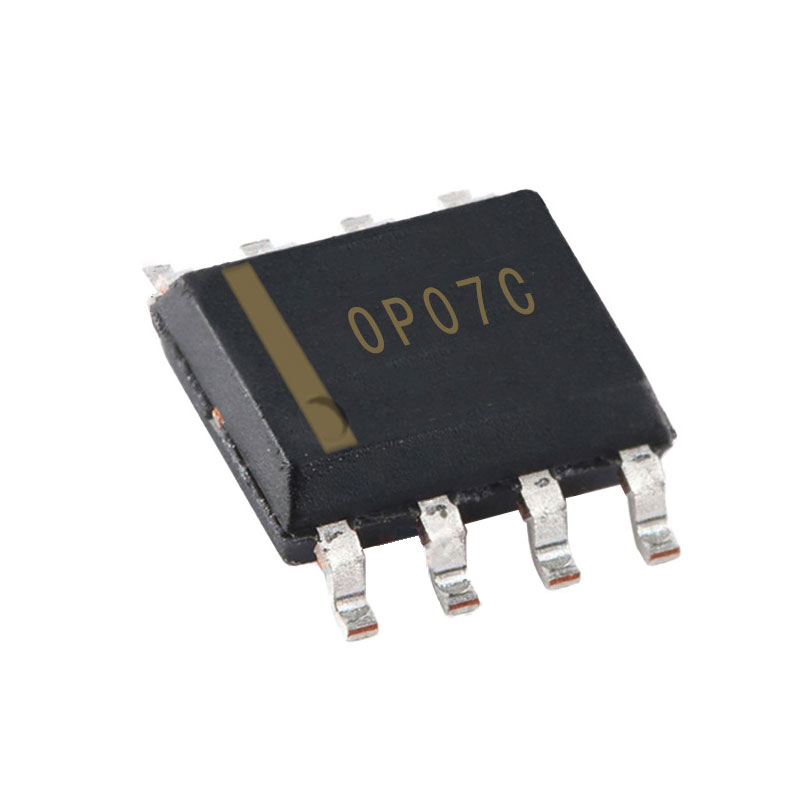

OP07CDR Amplificador Operacional SOP-8(1)

OP07CDR Amplificador Operacional SOP-8

$ 5.00

119 disponibles

CANTIDAD	PRECIO
25 piezas	$ 3.89
100 piezas	$ 3.19
200 piezas	$ 2.35

SKU: AR4455 Categorías: AMPLIFICADORES, IC, SMD Etiquetas: amplificador, analógica, IC, OP07CDR, Opamp, operacional, SMD, SOP-8

INFORMACIÓN

El OP07CDR es un amplificador operacional de precisión ampliamente utilizado en circuitos electrónicos para amplificar señales de voltaje de manera precisa, con una mínima distorsión o error.

Dicho componente cuenta con un único amplificador operacional dentro de un encapsulado SOP-8 de montaje superficial cuyas aplicaciones se enfocan en dispositivos que requieren de una gran fiabilidad y precisión de la señal a trabajar, como son equipos de instrumentación científica y equipamiento de audio profesional.

CARACTERÍSTICAS Y ESPECIFICACIONES

Tipo: Amplificador operacional
Modelo: OP07CDR
Tipo de encapsulado: SOP
Número de pines: 8
Formato: SMD
Tensión máxima de alimentación: ±18 V dual o 36 V de alimentación simple
Número de canales: 1
Arquitectura: Bipolar, chopperless
Tasa de cambio (slew rate): 0.3 V/μs
Voltaje de offset: ≤ 60 μV (Típico a 25°C)
Baja deriva de voltaje de offset: 0.4 μV/mes
Bajo consumo de energía: 1.5 mA (Típico)
CMRR: ≥ 100 dB
Temperatura de operación: 0°C a 70°C

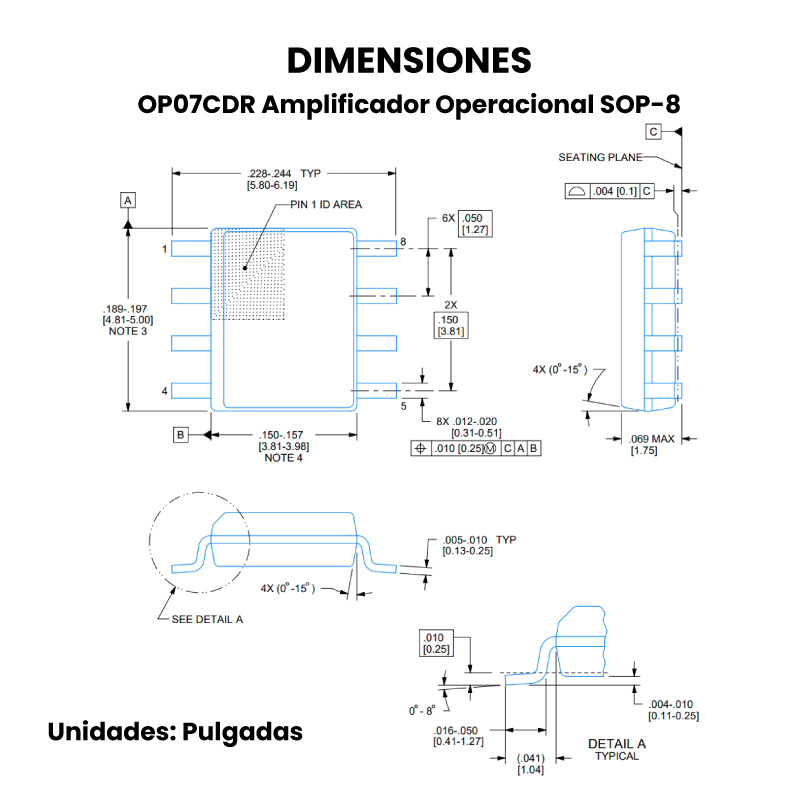

Dimensiones: 4.90 mm × 3.91 mm
Peso: 0.1g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es el OP07CDR?

El OP07CDR es un amplificador operacional de precisión de la serie OP07 fabricado por Texas Instruments. Está diseñado específicamente para ofrecer un rendimiento superior en aplicaciones donde la exactitud y la estabilidad son cruciales. Su principal característica técnica es su bajo voltaje de offset, que típicamente es de 60 μV o menos, lo que significa que las señales de entrada no se verán alteradas por variaciones indeseadas que puedan surgir de imperfecciones internas del dispositivo.

Su baja corriente de polarización de entrada (generalmente en el rango de nanoamperios) y sus características de alta impedancia de entrada permiten que el OP07CDR se integre fácilmente en circuitos de alta impedancia sin afectar significativamente las señales que están siendo procesadas.

El OP07CDR tiene un bajo ruido térmico y de entrada, lo que lo convierte en una excelente opción para aplicaciones donde el ruido puede interferir con señales débiles. Además, su baja deriva térmica asegura que los parámetros del amplificador, como el voltaje de offset y la ganancia, se mantengan estables a lo largo de un rango amplio de temperaturas, lo cual es vital en sistemas que operan en ambientes cambiantes.

¿Cómo funciona el OP07CDR?

Este amplificador opera en una configuración de amplificación diferencial, amplificando la diferencia de voltaje entre sus dos entradas (inversora y no inversora), con una ganancia determinada por los componentes externos conectados al circuito.

Aplicaciones

El OP07CDR se utiliza en sistemas de medición de alta precisión, donde se necesita amplificar señales de bajo nivel con mínima distorsión, como en la instrumentación de laboratorio, equipos de prueba, sistemas de control de procesos industriales, y dispositivos que manejan señales analógicas débiles. Además, debido a su bajo voltaje de offset y baja deriva térmica, también se emplea en sistemas de audio profesional, equipos de control de calidad, y en algunos circuitos de comunicación donde se requiere una amplificación precisa.
