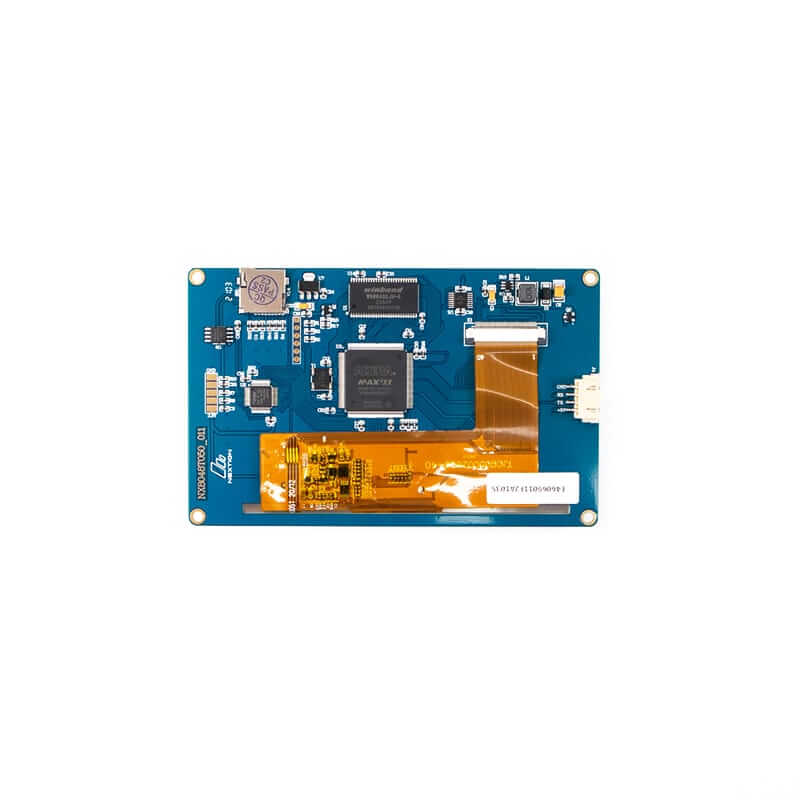

NX8048T050 Nextion Display 5″

INFORMACIÓN

Nextion 5 ” NX8048T050 es una solución perfecta de interfaz hombre-máquina (HMI) ya que cuenta con una interfaz de control y visualización entre un ser humano y un proceso, máquina, aplicación o dispositivo táctil resistivo de 4 hilos, memoria Flash 16MB y comunicación por puerto serial.

Nextion se aplica principalmente al IoT o al campo de la electrónica de consumo. Es la mejor solución para reemplazar el tradicional tubo LCD y LED. Compatible con Raspberry Pi A +, B + y Raspberry Pi 2, Arduino.

Con el software Nextion Editor , los usuarios pueden crear y diseñar sus propias interfaces para la pantalla Nextion.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: Nextion
• Voltaje de Operación: 4.75V (mín.), 5V (típico) y 7V(máx.)
• Corriente de Operación:
  • 100% de brillo: 410mA
  • Modo Sleep: 15 mA
• Dimensiones: 133.5 mm x 84 mm
• Resolución: 800×480 pixeles
• Color: 16 bit 565, 65K , 65536 colores
• Memoria Flash: 16 MB
• Memoria RAM: 3584 byte
• Interfaz : 4 pines (+ 5V, TX, RX, GND)
• Puerto Serial: TTL
• Interfaz USB: No
• Puerto SD: Si, Formato FAT32 , Micro SD 32G máximo
• Temperatura de Trabajo: -20°C a 70°C

Fuente de alimentación recomendada: 5V, 1A, DC

DOCUMENTACIÓN Y RECURSOS

• Datasheet Nextion 5 ” NX8048T050

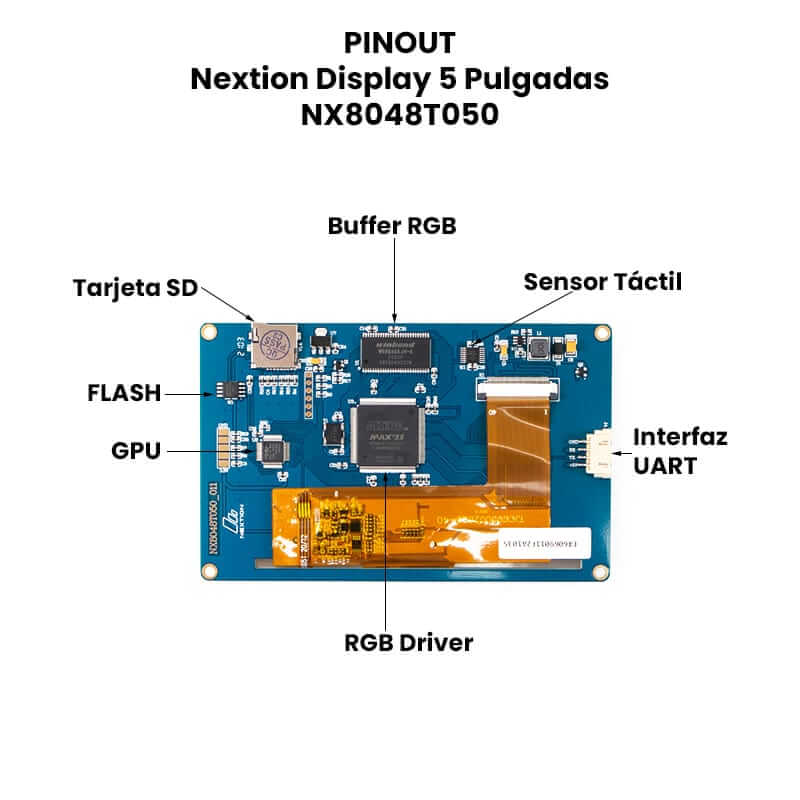

• Pinout Nextion 5″
• Dimensiones
• Interfaz Nextion Editor
• Instrucciones para Nextion Editor
• Librería para Arduino

INFORMACIÓN ADICIONAL

Placa de prueba de alimentación

El dispositivo incluye una pequeña placa de prueba de la fuente de alimentación y el cable de conexión que permiten probar si el suministro eléctrico es suficiente o no.

Como se muestra puede realizar una conexión rápida para comprobar que la pantalla Nextion tenga una correcta alimentación de energía.
