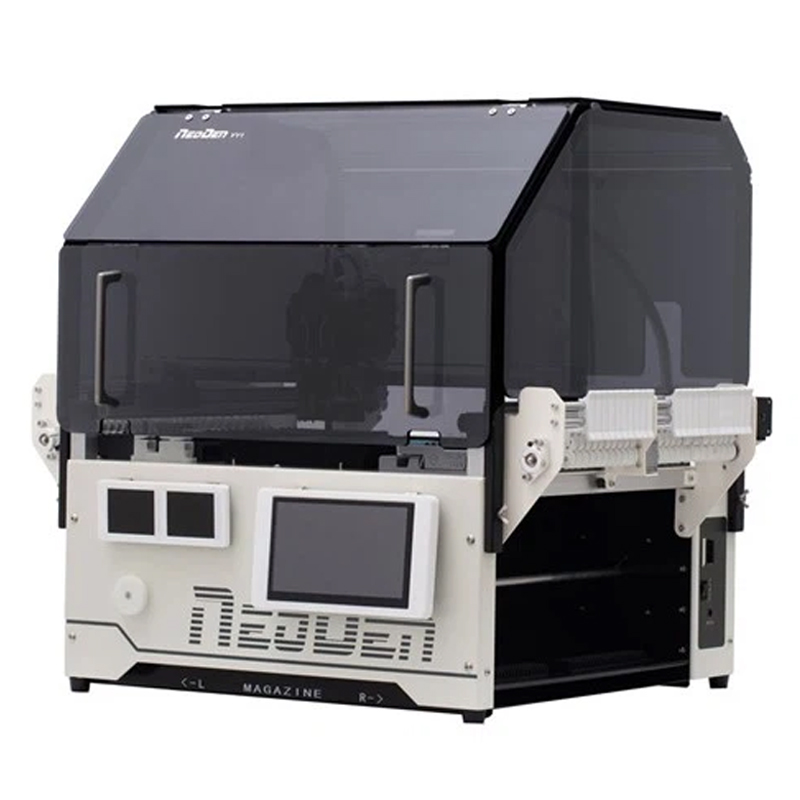

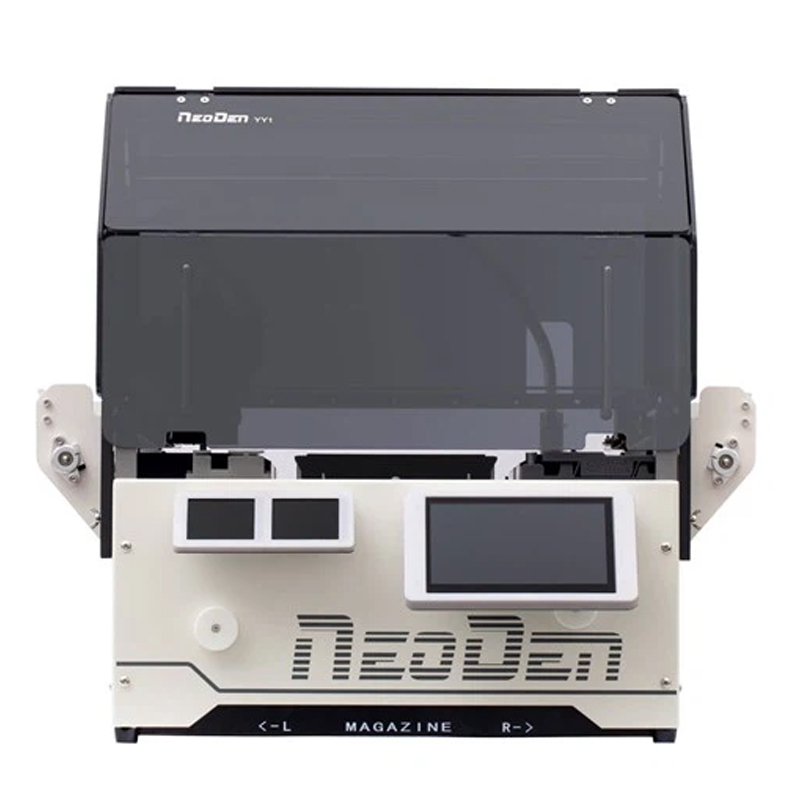

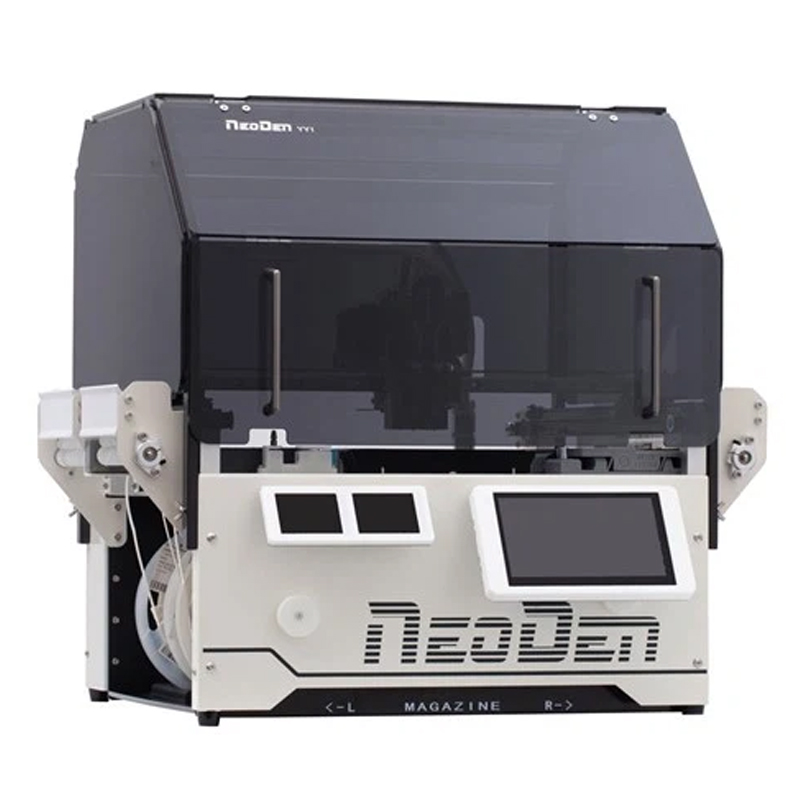

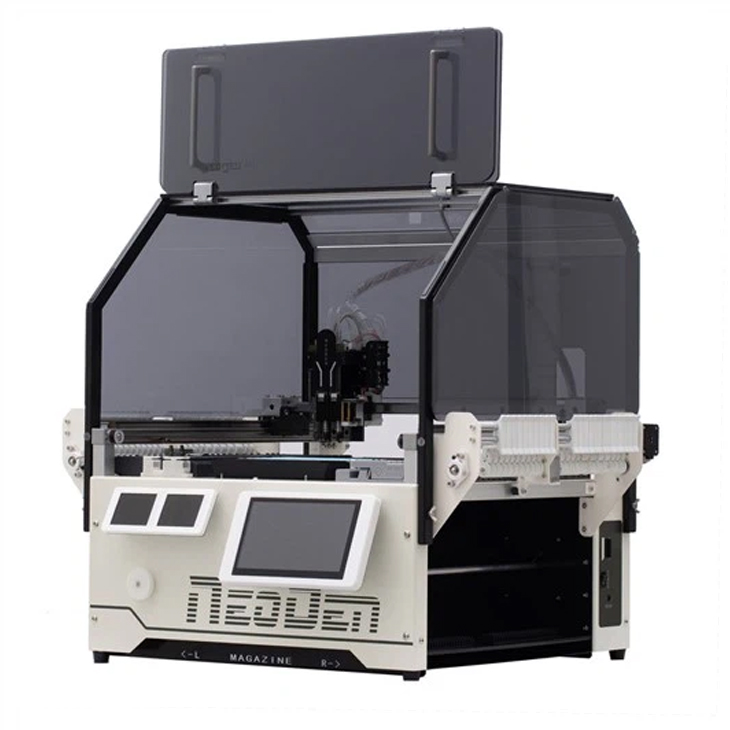

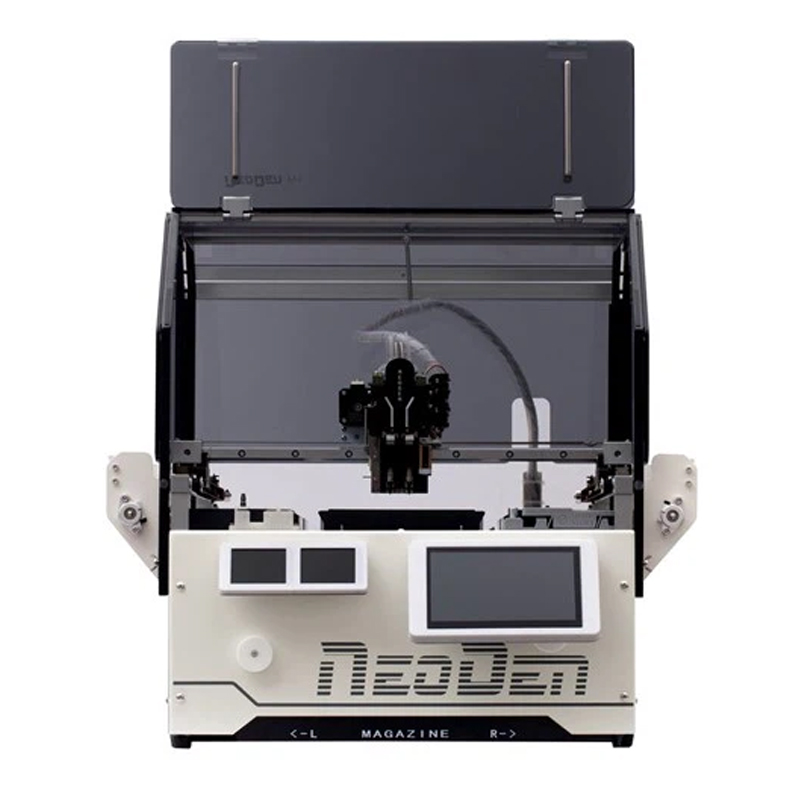

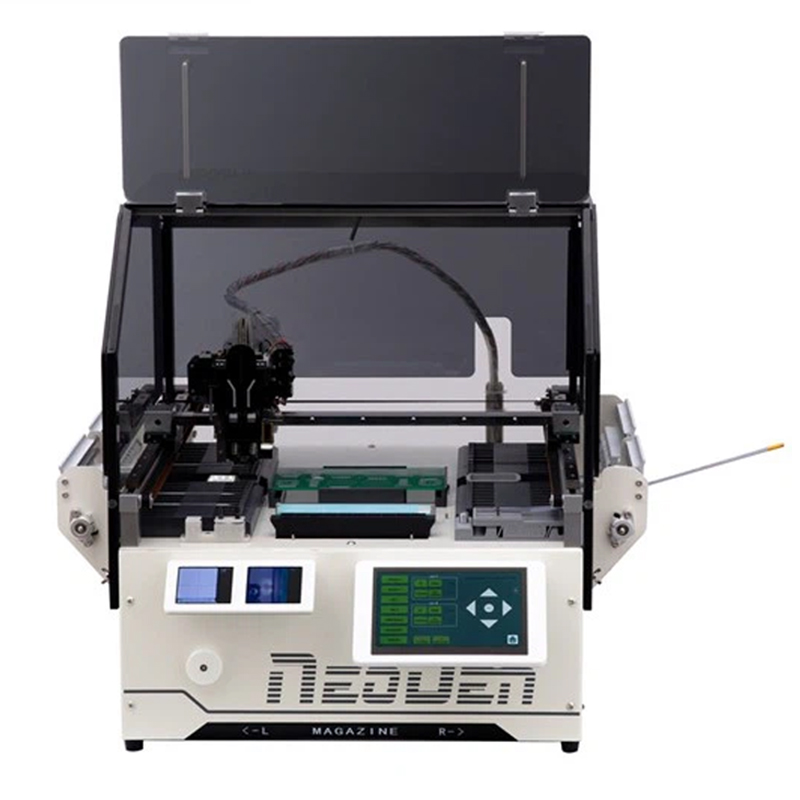

NeoDen YY1 Máquina Pick And Place

Name: NeoDen YY1 Máquina Pick And Place
SKU: AR3851
Availability: InStock

$ 89,999.00

Disponible 60 días después de la compra

1 disponibles

CANTIDAD	PRECIO
3 piezas	$ 87,416.54
5 piezas	$ 86,180.26
10 piezas	$ 83,809.73

SKU: AR3851 Categorías: EQUIPO DE LABORATORIO, MÁQUINAS, PICK AND PLACE Etiquetas: 110V, 24V, ac, Automatic, Automático, Colocación, DC, Ensamble, Machine, Maquina, Montaje, Neo, NeoDen, pick-and-place, SMD, SMT, YY1

INFORMACIÓN

La NeoDen YY1 máquina Pick and Place es una máquina diseñada para ensamblar componentes electrónicos de montaje superficial (SMD) en placas de circuitos impresos (PCBs). Con alta precisión y velocidad, esta máquina es ideal para la producción en masa y prototipado de PCBs, para pequeñas y medianas empresas, permitiendo colocar componentes SMD de manera eficiente y consistente. Viene equipada con software avanzado para su control y programación, lo que facilita su uso y reduce la necesidad de intervención manual, mejorando la consistencia y reduciendo errores.

Si buscas aumentar la capacidad de producción y agilizar el ensamblaje de tus placas PCB, la máquina NeoDen YY1 Pick and Place es ideal para ti, ya que ofrece características propias de una máquina de gran tamaño. Esta máquina se puede adquirir de forma individual o como parte del Paquete de Ensamble NeoDen, que incluye la máquina YY1 Pick and Place, la impresora de soldadura FP2636 y el horno de reflujo IN6.

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: NeoDen
Máquina: Pick and Place
Modelo: YY1
Fuente de alimentación:
- Primaria: 110V – 240V CA
- Secundaria: 24V DC 3A 50W
Precisión de colocación: ±0.02mm
Tasa máxima de colocación: 3000 CPH
Tasa de colocación de mejores prácticas: 2500 CPH
Tamaño componente:
- Mínimo: 0201
- Máximo: Cuerpo cuadrado de 18mm
Altura máxima del componente: 12mm
Recorrido máximo del eje Z de la boquilla: 28mm
Cabezal de colocación:
- Pórtico – 2 boquillas
- Cambiador automático de boquillas estándar
Tamaño máximo del tablero: 249mm x 350mm
Área de colocación: 249mm x 350mm
Capacidad del alimentador:
- 45 en total
- Bancos LR ocupados: 36x8mm, 6x12mm, 3x16mm
- Configuración alternativa: 52x8mm
Tipos de Feeders:
- Carrete de 8/12/16/24 mm, cinta cortada, barra, bandeja para gofres, bandeja para componentes sueltos
Paquete de boquilla estándar (incluido): (2) CN040, 2 (CN65), (1) CN100, (1) CN140, (1) CN220 (1) CN400

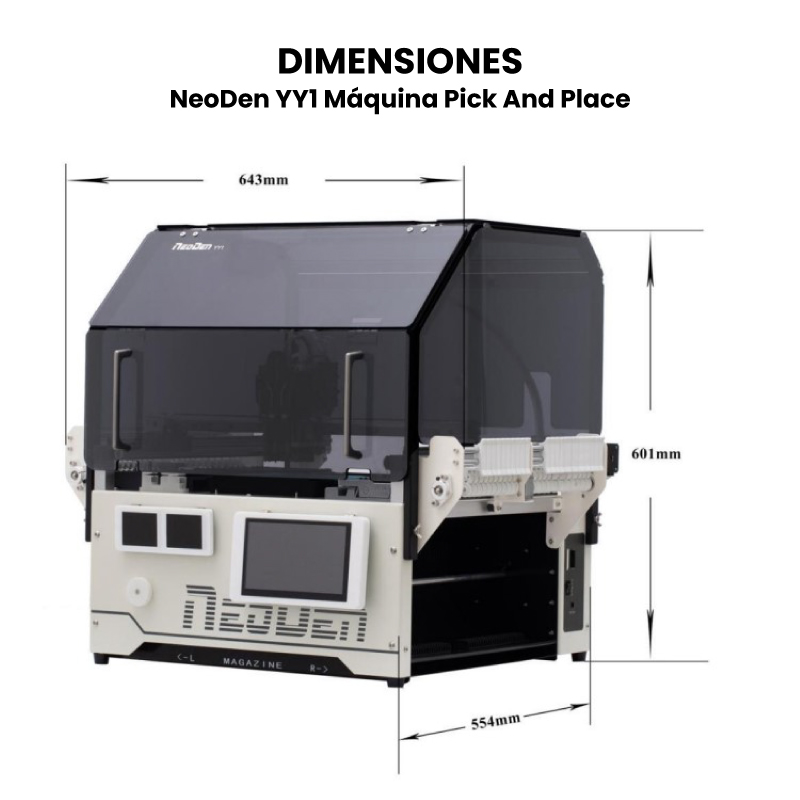

Dimensiones (L*W*H): 64.3cm x 55.4cm x 601cm
Peso: 35.5 kg

Incluye:

Máquina PnP YY1
Adaptador de CA
Alimentador de cinta 8mm (36 uds.)
Alimentador de cinta 12mm (6 uds.)
Alimentador de cinta 16mm (3 uds.)
Alimentador de Stick 4 ranuras (1 juego)
Estación de boquillas 3 ranuras (1 ud.)
Bandeja IC (3 piezas)
Bandeja alimentadora de tiras 8mm*3 (1 ud.)
Bandeja alimentadora de tiras 12mm + 16mm (1 ud.)

Tira de posicionamiento (5 uds.)
Aguja de fijación PCB (3 uds.)
Soporte portabobinas 350 mm (1 juego)
Boquilla (8 uds.)
Tarjeta SD (1 ud.)
Lector de tarjetas SD (1 ud.)
Cinta adhesiva doble cara (1 ud.)
Papel de marcado (aprox. 20 páginas)
Demo PCB (1 ud.)
Desecante (1 juego)

Tornillos (1 juego)
Llave Allen (1 juego)
Bloque de agujas (2 uds)
Peeling Gadget (5 set)
Anillo amortiguador de pelado Torque 2.5N (20 piezas)
Anillo amortiguador de pelado Torque 1.5N (20 piezas)
Pieza amortiguadora del alimentador de cinta (20 uds.)
Motor de pelado (1 ud.)
Válvula solenoide (2 piezas)
Enrollador de cinta común (1 juego)

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

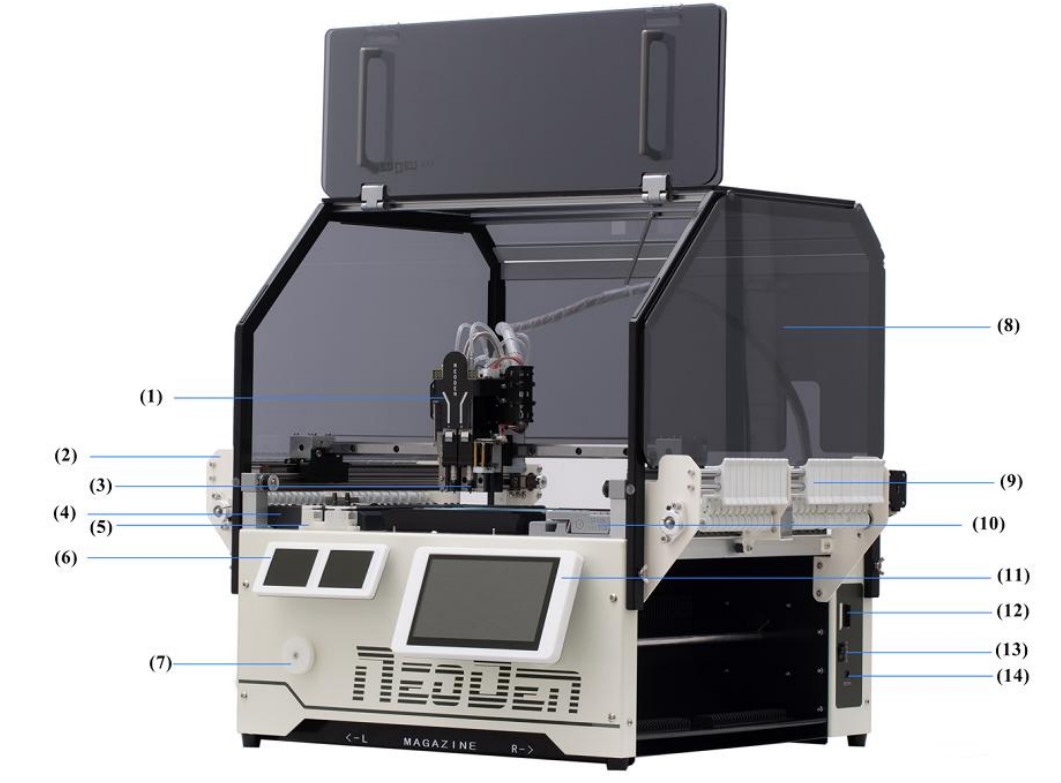

Diagrama esquemático de la estructura de la máquina

Cabezal de colocación
Pelador Izquierdo
Boquilla
Alimentador de cinta Izquierdo
Estación de boquillas (ANC)
Pantalla de la cámara
Soporte del pelador
Cubierta de seguridad
Pelador Derecho
Alimentador de barras
Pantalla táctil
Tarjeta SD
Interruptor de Encendido / Apagado
Puerto de alimentación (DC24V)

TODO SOBRE LA NEODEN YY1

Powerful Magazines

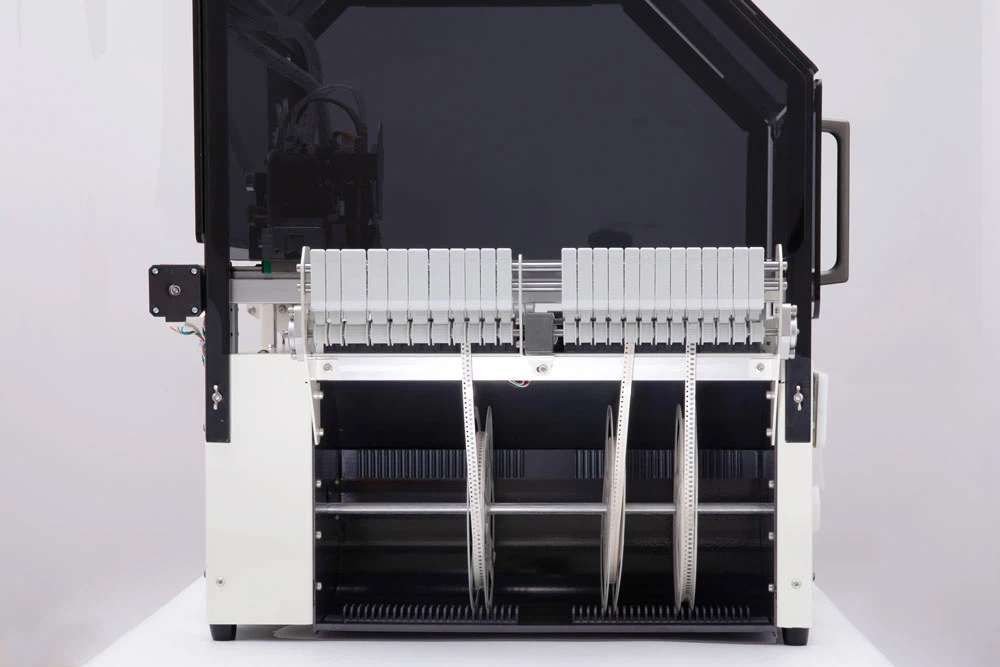

Tamaño pequeño con cargadores potentes y alimentadores de cinta de nuevo diseño para admitir la configuración de carretes de cinta grandes de manera flexible. Fácil de instalar y reemplazar los carretes de cinta cómodamente.

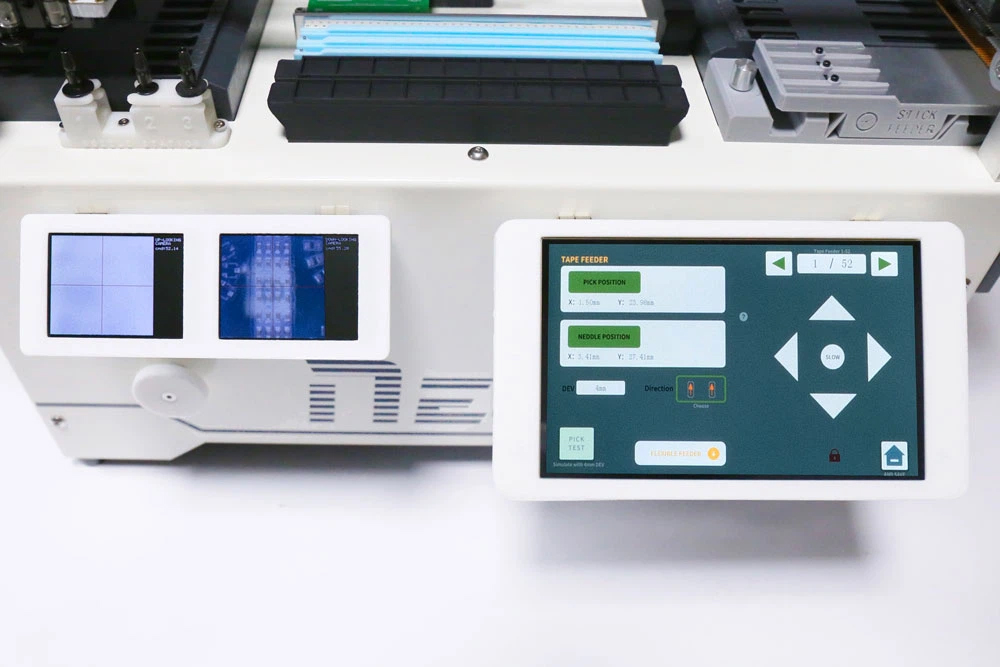

Pantalla táctil fácil de usar

Viene con una pantalla táctil capacitiva de alta definición, que se puede ajustar hacia arriba y hacia abajo para satisfacer las necesidades de diferentes ángulos de visión y mejorar la experiencia del usuario.

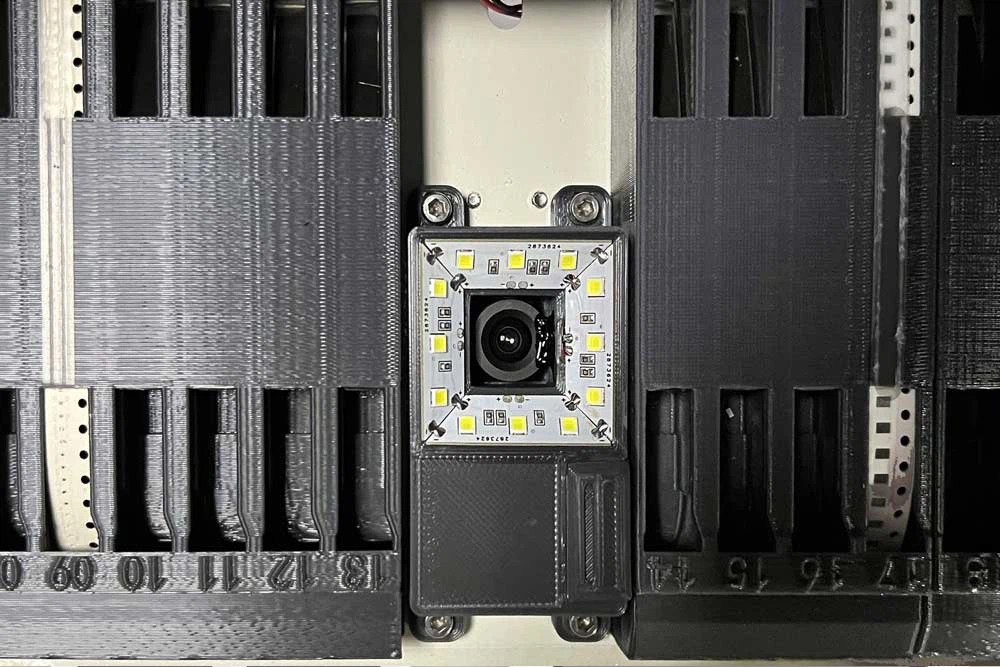

Sistema de visión dual con IC incorporado

Los sistemas independientes de reconocimiento de visión dual de alta definición y alta velocidad, así como dos cámaras para mostrar en tiempo real el estado de trabajo, la velocidad de procesamiento de las fotografías de los componentes se vuelve más eficiente y precisa.

Detección de vacío y visualización en tiempo real

Equipado con una función de detección de vacío, puede establecer valores de detección de vacío estándar en el cabezal de colocación de manera flexible, toda la información se puede mostrar visualmente en el cabezal de colocación.

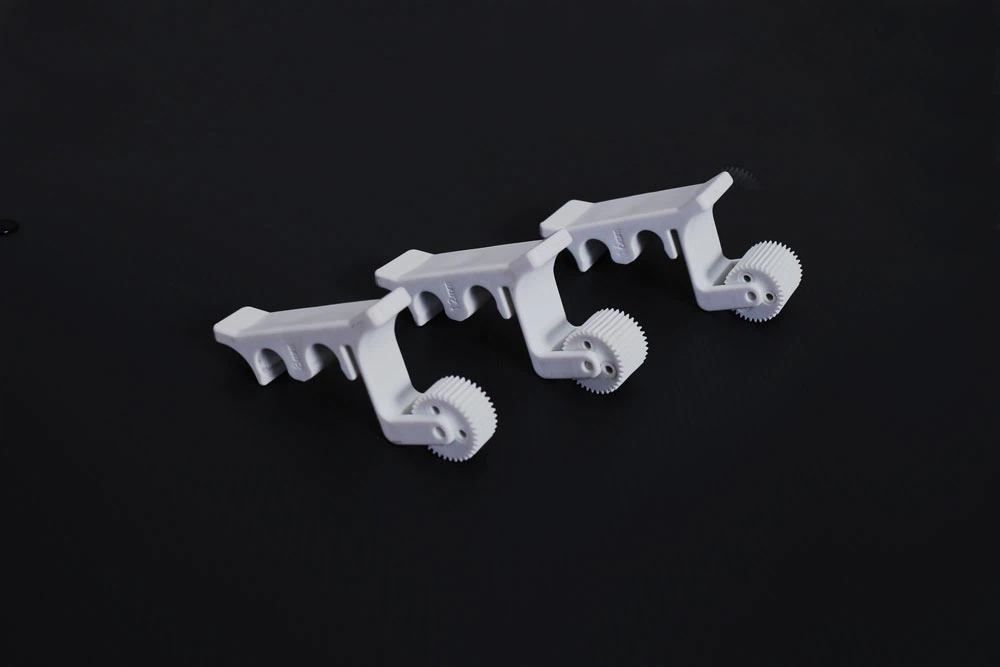

Aparato de pelado

Es simple pero funcional, fácil de instalar y flexible de quitar. En comparación con los peladores del TM240A, no necesita recoger la película desperdiciada. En comparación con los peladores de 3V, resuelve el problema de la inestabilidad y el problema de compensación.

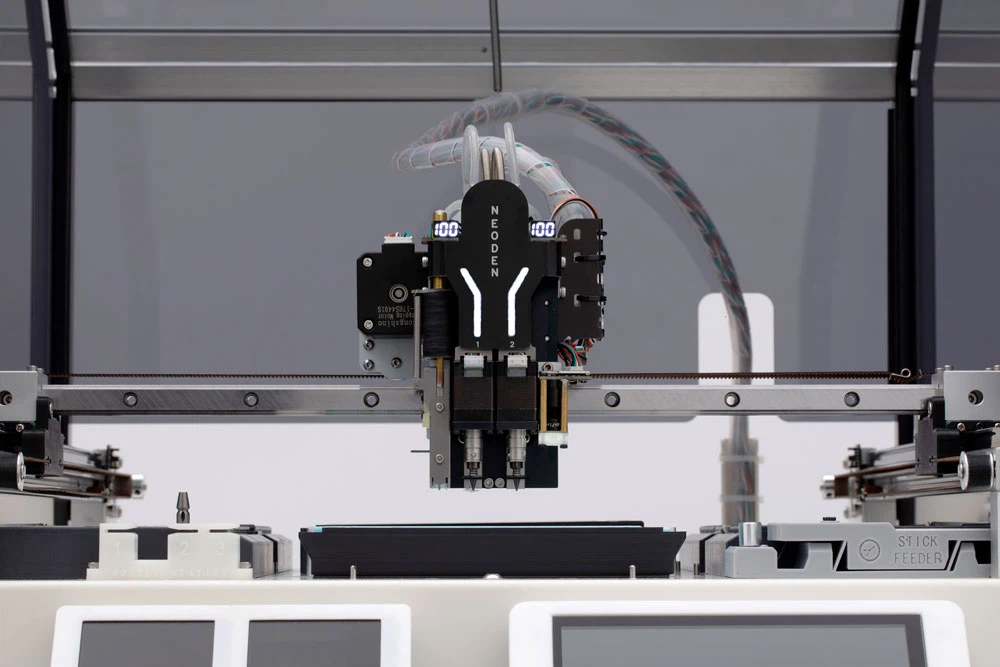

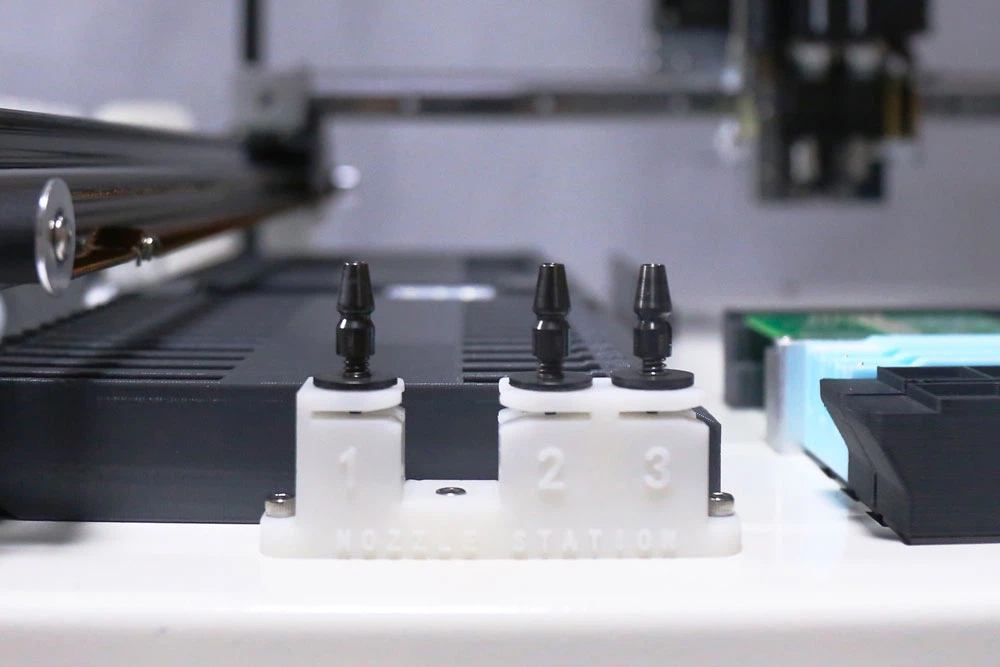

Cambiador automático de boquillas

Tiene 3 ranuras para el reemplazo de boquillas, lo que logra el máximo óptimo de boquillas y logra una mayor continuidad de producción.

DETALLES EXTRAS DE LA NEODEN YY1

El cambiador automático de boquillas, ayuda a realizar el cambio de boquillas de manera flexible.
Sistemas independientes de reconocimiento de visión dual de alta definición y alta velocidad, así como cámaras duales para mostrar en tiempo real el estado de trabajo.
NeoDen YY1 admite alimentador de componentes a granel, alimentador de tiras y alimentador de bandeja IC.
Sistema de software y UI de nuevo diseño para programación y ubicación visual, que permite una programación rápida en la máquina, una interfaz amigable y una operación sencilla.
Funciona en un modo silencioso casi perfecto, lo que la convierte en una máquina de recogida y colocación ecológica y libre de contaminación.
