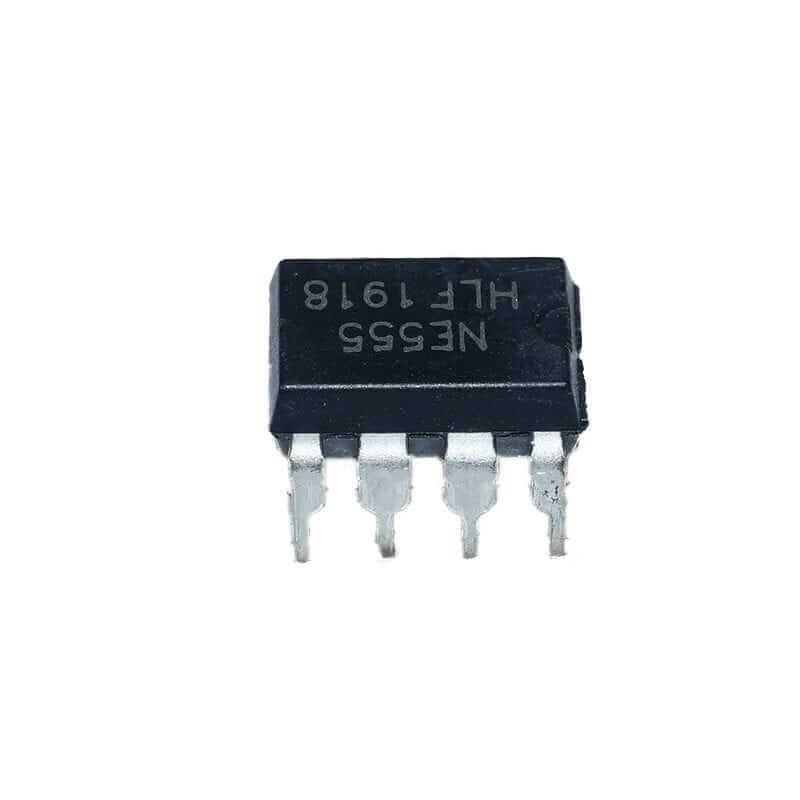

NE555 Circuito Integrado DIP-8
$ 5.00
Sin existencias
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 3.50 |
| 100 piezas | $ 2.87 |
| 200 piezas | $ 2.11 |
INFORMACIÓN
El NE555 es un circuito integrado (CI) popular y versátil, conocido como “temporizador 555”, se utiliza para generar pulsos, oscilaciones y retardos de tiempo precisos en dispositivos electrónicos. Puede funcionar en dos modos: monoestable (para generar un pulso único) o astable (para crear una señal de oscilación continua). Tiene internamente una combinación de circuitos digitales y analógicos, se utiliza comúnmente para proporcionar retardos de tiempo, como oscilador a una determinada frecuencia, y como un circuito integrado flip-flop.
El NE555 se encuentra en una gran variedad de proyectos y dispositivos electrónicos gracias a su versatilidad, tal como, generación de retardos, generación de pulsos y señales de reloj, control de brillo y velocidad, control de semáforos, etc.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Circuito Temporizador
- Matrícula: NE555
- Encapsulado: DIP-8
- Montaje: THT
- Pitch: 2.54 mm
- Número de pines: 8 pines
- Voltaje de entrada: 4.6 V – 16 VDC.
- Corriente de entrada: 100 mA
- Corriente de salida: 200 mA
- Modo de funcionamiento: Astable y Monoestable
- Temperatura de trabajo: 0 a 70 ° C

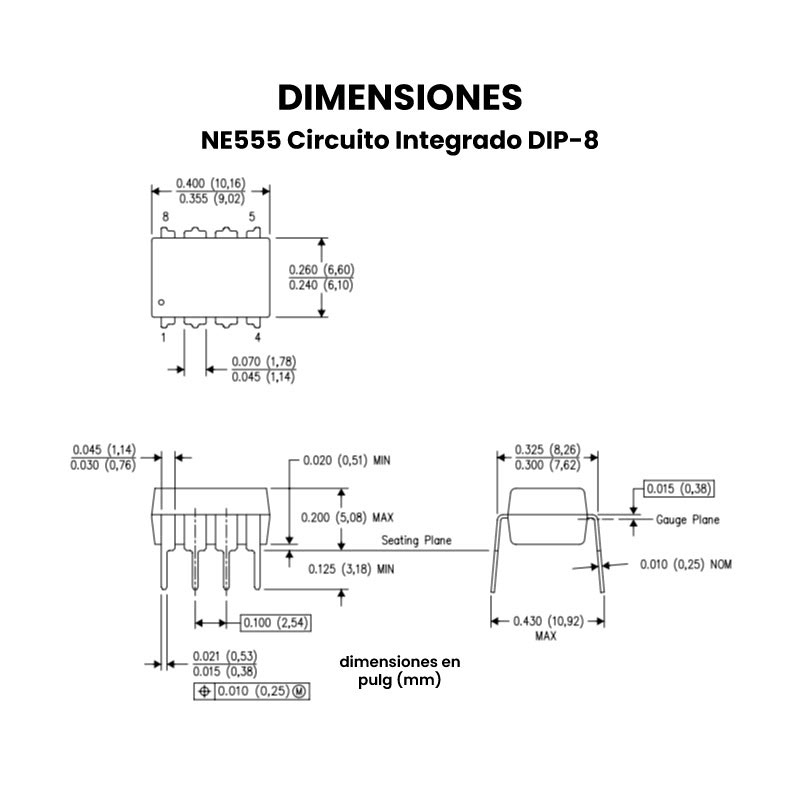

- Dimensiones: 8.5 mm x 6.5 mm x 5.3 mm
- Peso: 0.8 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Modos de funcionamiento del 555
- Multivibrador Astable: En este modo, el 555 oscila continuamente entre estados alto y bajo sin necesidad de un pulso de disparo externo, generando así una onda rectangular.
- Configuración: Se conecta un condensador (C) y dos resistencias (R1 y R2) para definir la frecuencia y el ciclo de trabajo de la señal de salida.
- Funcionamiento: El condensador se carga a través de dos resistencias, pero se descarga solo a través de una, lo que da como resultado diferentes tiempos de carga y descarga, y por lo tanto, una señal de salida con ciclo de trabajo ajustable.
- Multivibrador monoestable: Produce un solo pulso de salida de duración fija (T) cuando se dispara con un pulso negativo.
- Configuración: Se utiliza un condensador (C) y una resistencia (R) para determinar la duración del pulso de salida.
- Funcionamiento: Tras recibir un pulso de disparo (se conecta el pin TRIGGER (/tr) a GND), el 555 cambia su salida a alto y comienza a cargar el condensador hasta que alcanza 2/3 del voltaje de alimentación, momento en el cual la salida vuelve a su estado bajo.
Aplicaciones principales por configuración
- Modo Astable
- Generadores de frecuencia: Crea una señal de salida continua (onda cuadrada) con una frecuencia y un ciclo de trabajo definidos por la red de resistencias y condensadores.
- Generadores de tono y ráfagas: Utilizado para producir sonidos y ráfagas de tonos para alarmas o señales.
- Control de servo: Permite controlar un servomotor a través de un oscilador.
- Señal de barrido para osciloscopio: Genera una señal de barrido que puede dispararse con una señal externa.
- Modo Monoestable
- Retardos y temporizadores: Genera un pulso de duración específica después de un evento de entrada, lo que permite crear retardos o temporizadores.
- Generadores de pulsos: Crea pulsos de duraciones fijas, como en un interruptor de temporización o disparador.
- Detectores de pulso: Se puede usar para detectar o incluso retrasar la falta de un pulso.
