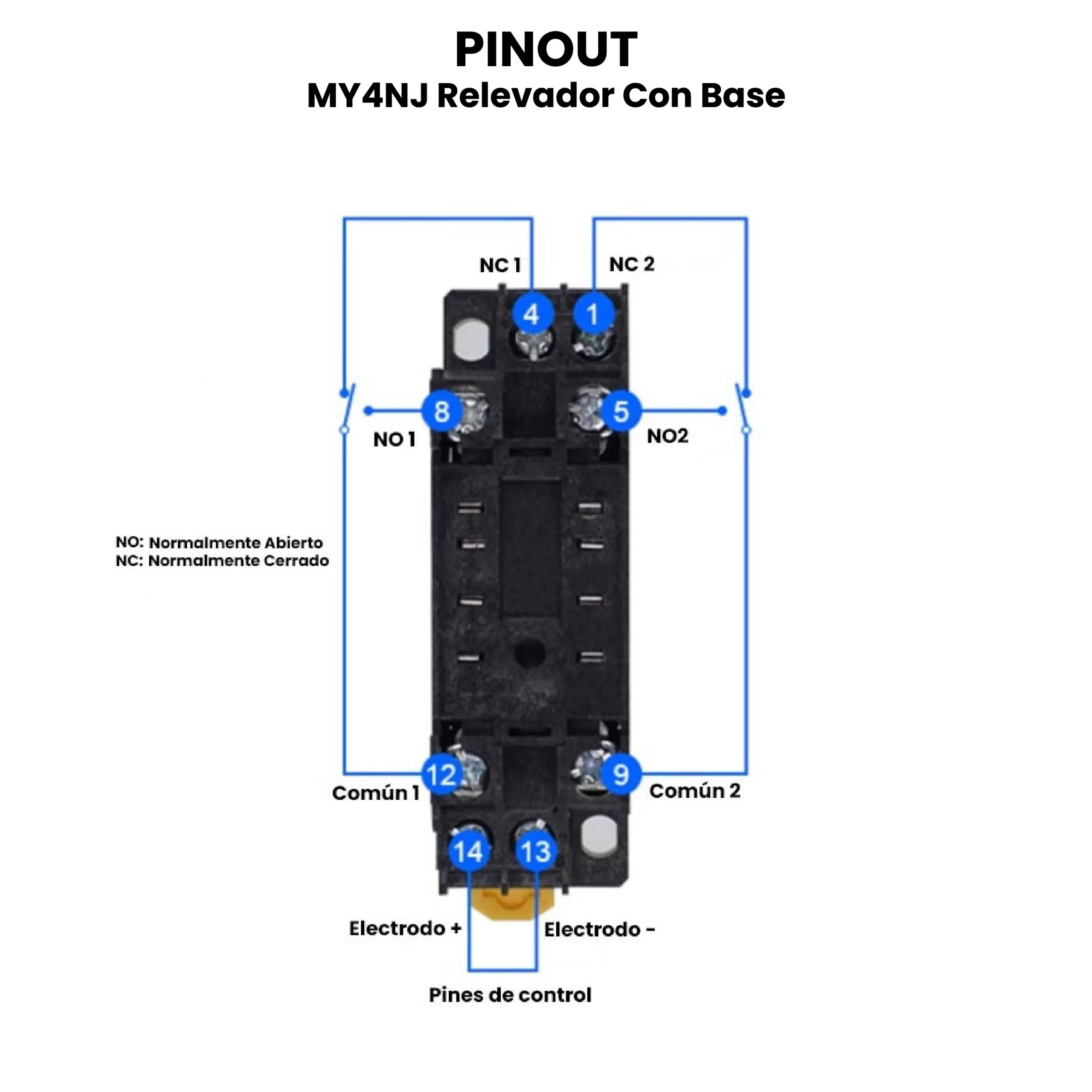

AR1909 - AR1912 Relevador Omron MY4NJ Con Base PINOUT

MY4NJ Relevador DC12V / DC24V / AC110V / AC220V Con Base

Name: MY4NJ Relevador DC12V / DC24V / AC110V / AC220V Con Base
SKU: 69251
Availability: InStock

Rango de precios: desde $ 84.00 hasta $ 121.00

Voltaje:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: MÓDULOS, RELEVADORES, RELEVADORES Etiquetas: 110 AC, 12 DC, 220 AC, 24 DC, 4 canales, 4 ch, 4PDT, base, MY4NJ, Omron, PYF14Q-E, relay, rele, reles, relevador, relevador con base, Relevador MY4NJ, Relevadores, selenoide, solenoides

INFORMACIÓN

El MY4NJ Relevador es un relé electromecánico de cuatro polos (4PDT) diseñado para controlar o conmutar circuitos eléctricos mediante una señal de baja potencia. Está disponible en varias versiones de voltaje de bobina, como DC 12 V, DC 24 V, AC 110 V y AC 220 V, lo que permite adaptarlo a diferentes sistemas de control. Su funcionamiento se basa en un electroimán interno que, al recibir la tensión nominal, atrae un conjunto de contactos móviles, cambiando su estado (de abierto a cerrado o viceversa). Esto permite activar o desactivar cargas de mayor potencia sin que el circuito de control deba manejar directamente esa corriente. Además, incluye una base con terminales atornillables, que facilita su instalación, sustitución y conexión segura.

El MY4NJ Relevador se utiliza ampliamente en sistemas de control eléctrico e industrial debido a su capacidad para manejar múltiples circuitos de forma simultánea. Es común encontrarlo en paneles de control, automatización de maquinaria, sistemas de iluminación, control de motores, bombas, y equipos HVAC. También se usa en circuitos de protección y señalización, donde actúa como intermediario entre dispositivos de bajo voltaje y cargas de mayor potencia. Gracias a su base desmontable y a sus contactos múltiples, permite realizar conmutaciones complejas o secuenciales, lo que lo hace ideal para prototipos, tableros de control, sistemas PLC, y proyectos de automatización doméstica o industrial.

Contamos con otros modelos de relevadores, desde LY2NJ y MY2NJ a diferentes voltajes, consulta sus especificaciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

12 DC MY4NJ

Modelo: MY4NJ.
Voltaje: DC12V.
Corriente nominal: 5 A.
Canales: 4.
Tipo de contactos: 4 PDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 14 pines.
Base adaptadora: PYF14Q-E.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C.

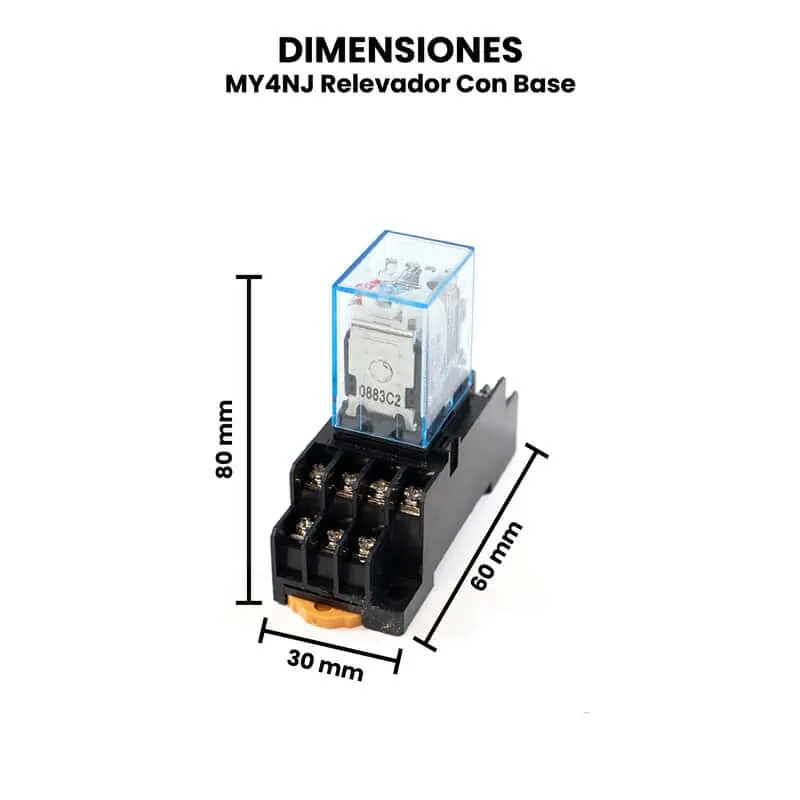

Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 72 g.

24 DC MY4NJ

Modelo: MY4NJ.
Voltaje: DC24V.
Corriente nominal: 5 A.
Canales: 4.
Tipo de contactos: 4 PDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 14 pines.
Base adaptadora: PYF14Q-E.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C.
Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 71.5 g.

110 AC MY4NJ

Modelo: MY4NJ.
Voltaje: AC110V.
Corriente nominal: 5 A.
Canales: 4.
Tipo de contactos: 4 PDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 14 pines.
Base adaptadora: PYF14Q-E.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C.
Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 71.5 g.

220 AC MY4NJ

Modelo: MY4NJ.
Voltaje: AC220V.
Corriente nominal: 5 A.
Canales: 4.
Tipo de contactos: 4 PDT.
Frecuencia nominal: 50 Hz / 60 Hz.
Tiempo de activación: 20 ms o menos.
Número de pines: 14 pines.
Base adaptadora: PYF14Q-E.
Vida eléctrica: Más de 1000.000.
Temperatura de trabajo: -55 °C a + 77 °C.
Dimensiones: 60 mm x 80 mm x 30 mm.
Peso: 70 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es Relevador MY4NJ?

El MY4NJ Relevador es un relé de potencia de la serie MY(S) de 4 canales y una señal de control, que permite activar de forma simultánea los 4 canales. Estos relevadores vienen encapsulados en una cubierta transparente que incorporan un led indicador que le permite comprobar fácilmente el estado del relevador, este led indicador identifica el tipo de tensión de la bobina (LED rojo para la bobina de CA y LED verde para la bobina de CC).

¿Para qué sirve?

Estos relevadores son de propósito generar que podrás utilizarlo en proyectos de electrónicos, ya que funcionan como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.
