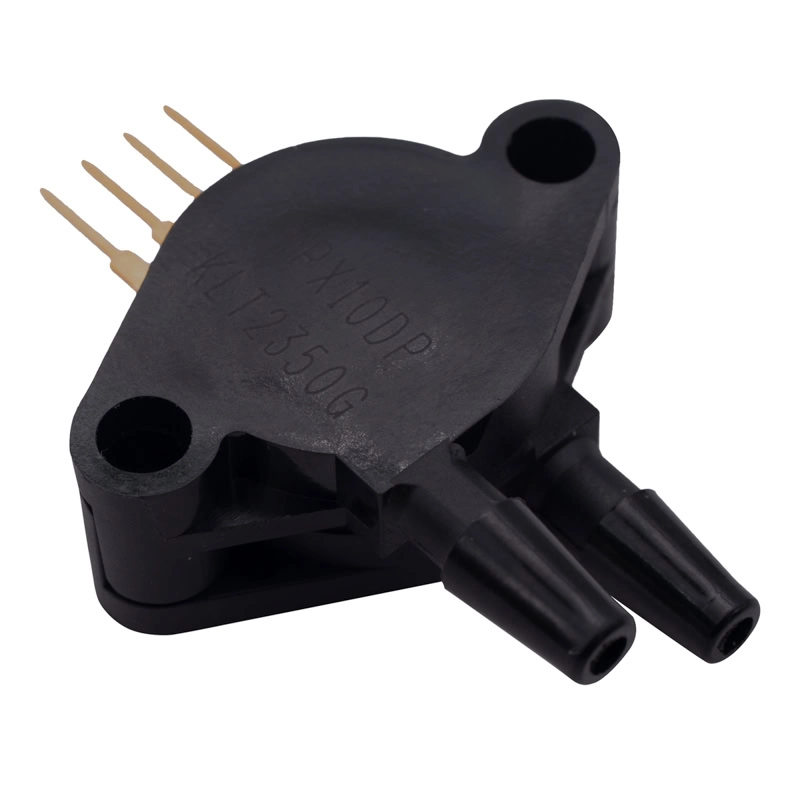

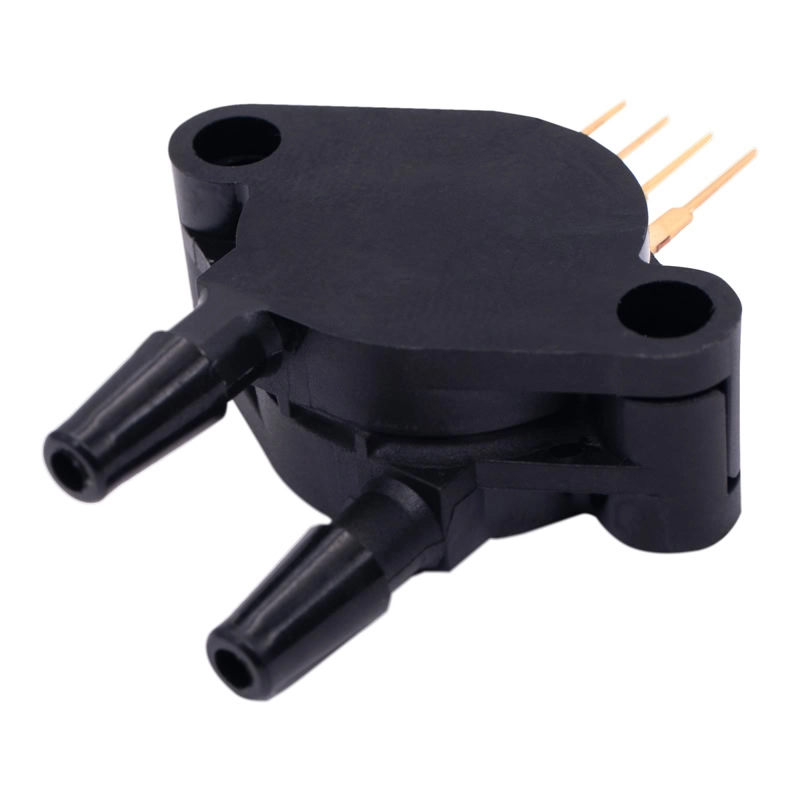

MPX10DP Sensor de Presion Diferencial

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de sensor: Sensor de presión diferencial (presión relativa entre dos puertos).
• Rango de presión: 0 a ±10 kPa (0 a ±1.45 psi aprox.).
• Salida: Señal analógica (voltaje proporcional a la presión diferencial).
• Tipo de salida: Ratiométrica (proporcional al voltaje de alimentación).
• Voltaje de alimentación: 3.0 V a 6.0 V DC (típicamente 5 V).
• Corriente de operación: ~6 mA.
• Sensibilidad típica: ~2.5 mV/kPa @ 5V (puede requerir amplificación).
• Tipo de montaje: DIP (Through-Hole), fácil de usar en protoboards.
• Puertos de presión: 2 puertos (P1 y P2), tipo barb (conector de manguera).
• Medio compatible: Gases no corrosivos, aire limpio y seco.
• Temperatura de operación: -40 °C a +125 °C
• Línea base de cero presión: ~0.5 * Vcc (típicamente 2.5 V con alimentación de 5 V).
• Tiempo de respuesta: <1 ms.
• Linealidad: ±0.2 % FS típico.
• Dimensiones: 30 mm x 38 mm x 11 mm.
• Peso: 5 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

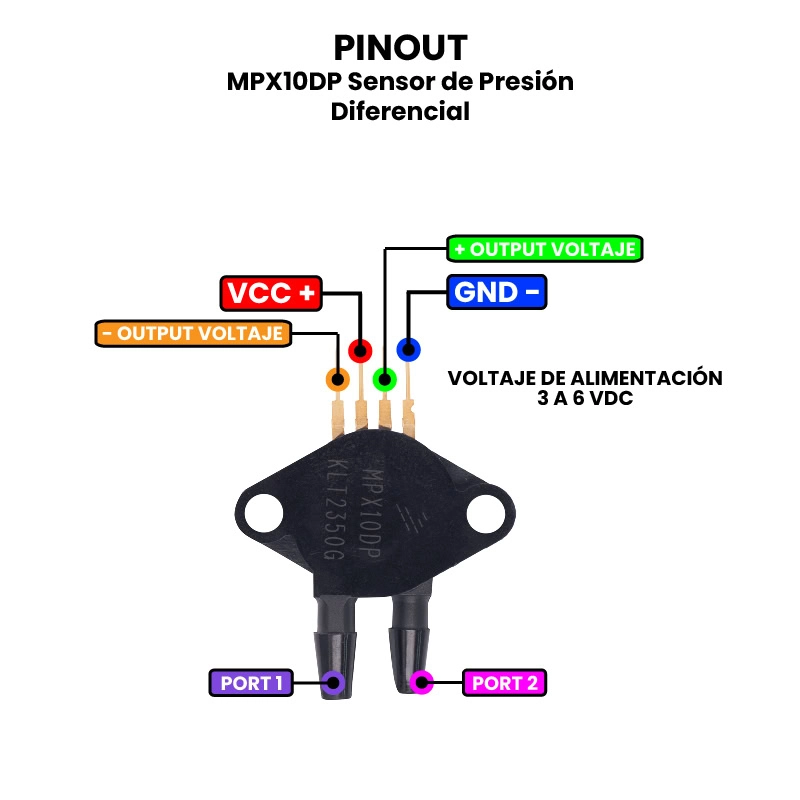

• Pinout

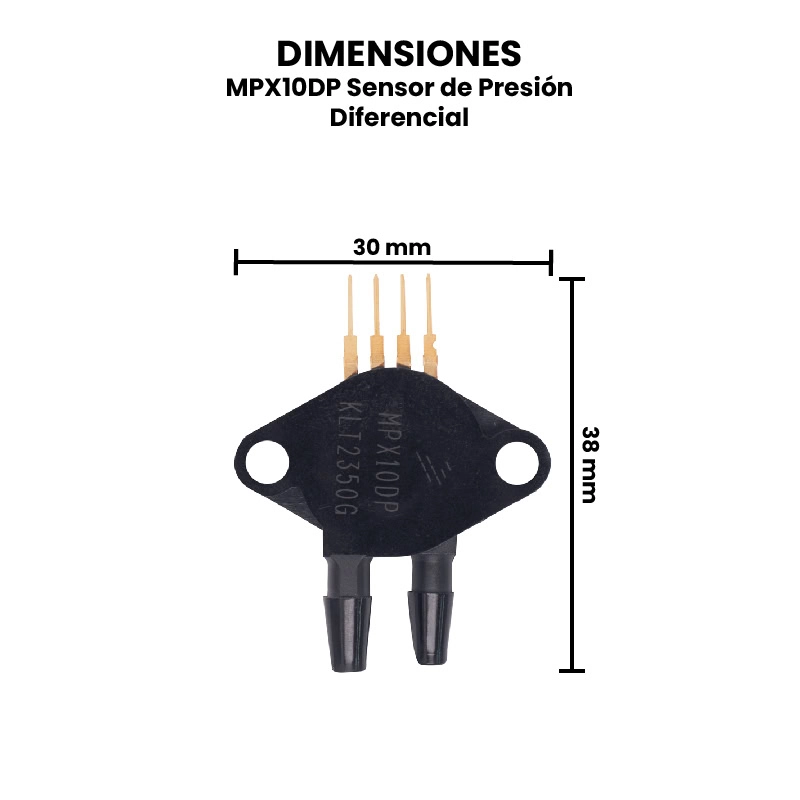

• Dimensiones

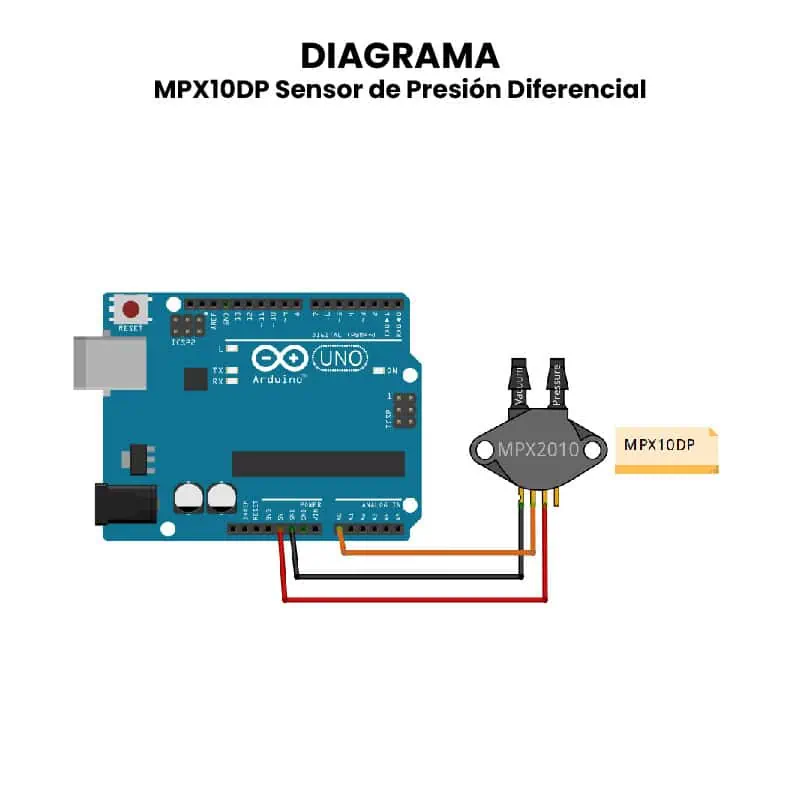

• Diagrama de Conexión

INFORMACIÓN ADICIONAL

¿Cómo probar el MPX10DP Sensor de Presion Diferencial?

Materiales Necesarios:

• Sensor MPX10DP.
• Fuente de alimentación de 5V (Arduino, ESP32, etc.).
• Microcontrolador con ADC (ej. Arduino UNO, Nano, ESP32, etc.).
• Multímetro (opcional).
• Mangueras finas para conectar a los puertos P1 y P2.
• Un soplador o una pequeña bomba manual (puede ser una jeringa) para generar presión/depresión.
• (Opcional) Amplificador operacional si se requiere mayor resolución.

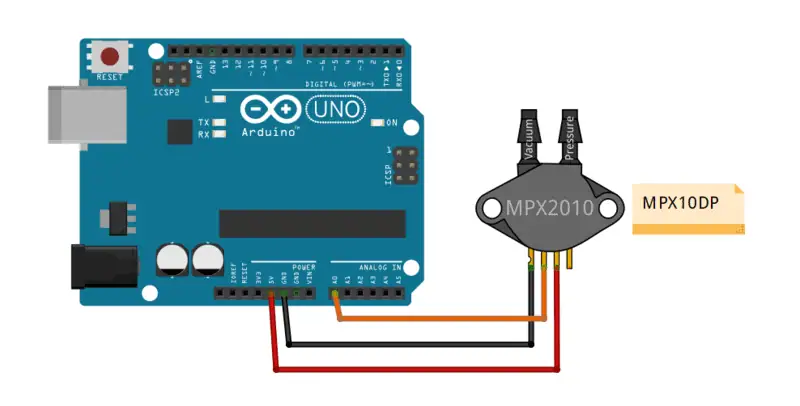

Conexiones.

Procedimiento de Prueba.

• Alimentación del sensor:
  • Conecta el pin Vcc del MPX10DP a 5V, y el GND a tierra.
  • Con el sensor sin ninguna presión aplicada, su salida debe estar en ~2.5V (a mitad del voltaje de alimentación, pues mide presión diferencial).
• Lectura básica con multímetro (opcional):
  • Usa el multímetro para medir el voltaje entre la salida (Vout) y GND.
  • Sin presión aplicada, debe marcar ~2.5V. Si aplicas una presión positiva en P1 o negativa en P2, el voltaje aumentará. Si haces lo contrario, el voltaje disminuirá.
• Prueba con Arduino o ESP32:
  • Usa este código básico para leer el valor analógico:

int pinSensor = A0;
void setup() {
  Serial.begin(9600);
}

void loop() {
  int valorADC = analogRead(pinSensor);
  float voltaje = (valorADC * 5.0) / 1023.0;
  Serial.print("Voltaje: ");
  Serial.print(voltaje);
  Serial.println(" V");
  delay(500);
}

• Aplicación de presión diferencial:
  • Conecta una jeringa o soplador al puerto P1 y deja P2 abierto. Si soplas suavemente, deberías ver el voltaje aumentar.
  • Ahora invierte: sopla en P2 y deja P1 abierto. El voltaje debería bajar.
  • La diferencia de voltaje entre las lecturas indica cuánta presión diferencial estás generando.

Conversión a Presión.

Para convertir el voltaje a presión:

• El sensor genera típicamente 2.5 mV/kPa con alimentación de 5V.
• Si el voltaje cambia, puedes calcular aproximadamente la presión usando:

Presión (kPa) ≈ ((Vout - Vref) / Sensibilidad)
Donde:
Vref = 2.5V (sin presión)
Sensibilidad ≈ 2.5 mV/kPa (0.0025 V/kPa)

Consejos.

• Evita soplar directamente con la boca, ya que la humedad puede dañar el sensor.
• Si el voltaje de salida parece muy pequeño para detectar cambios con precisión, considera usar un amplificador operacional (como el LM358) para aumentar la señal.
• No uses este sensor con líquidos o gases corrosivos.
