Modulo TFT Display ST7796S 320×480 SPI 3.5″

INFORMACIÓN

El Modulo TFT Display ST7796S tiene un tamaño de 3.5″ diagonales, cuenta con un marco de acero que protege el Display, se conecta a través del protocolo SPI y maneja una resolución de 320RGBx480.

El Modulo TFT Display ST7796S es ideal para todo tipo de proyectos que requiera de una Interfaz Gráfica o HMI.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Especificaciones Generales:

• Modelo: Pantalla TFT
• Chip: ST7796S
• Color de la Placa: Azul
• Tipo de Panel: TFT(IPS)
• Voltaje de funcionamiento: 3.3/5 VDC
• Protocolo de Comunicación: SPI
• Resolución: 320RGBx480
• Diagonal de la pantalla: 3.5 pulgadas
• Pines:
  • Numero: 9 pines
  • Soldados: No
• Puerto Paralelo: Si
•  Tamaño
  • Pantalla: 74.5 x 50 mm
  • PCB: 94.8 x 59.19 mm
• Peso: 41g

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

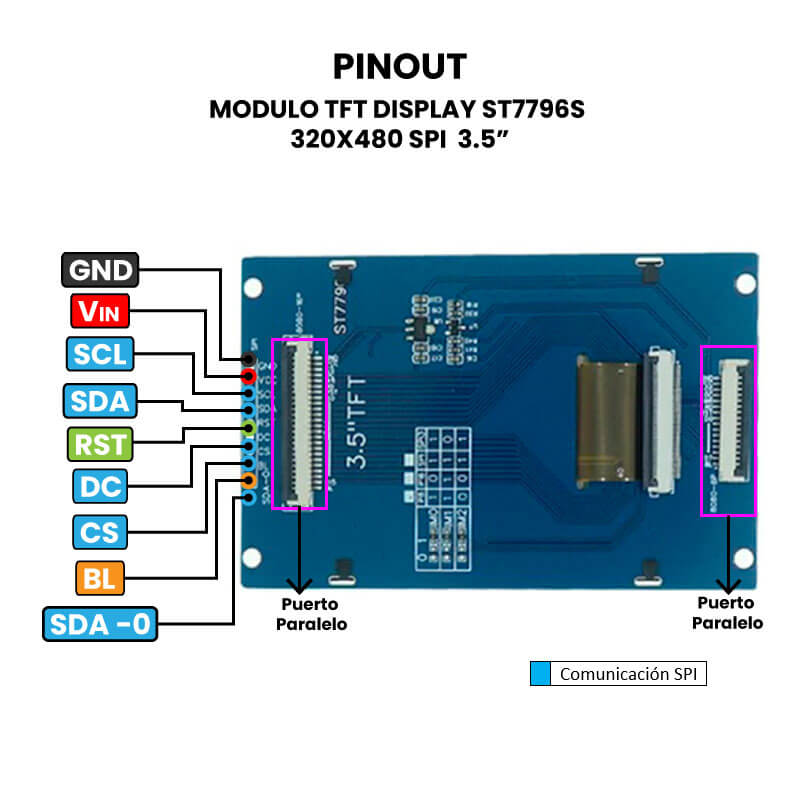

• Pinout

Librerías

• TFT_eSPI
• Adafruit GFX
• Adafruit ST7796

---

INFORMACIÓN ADICIONAL

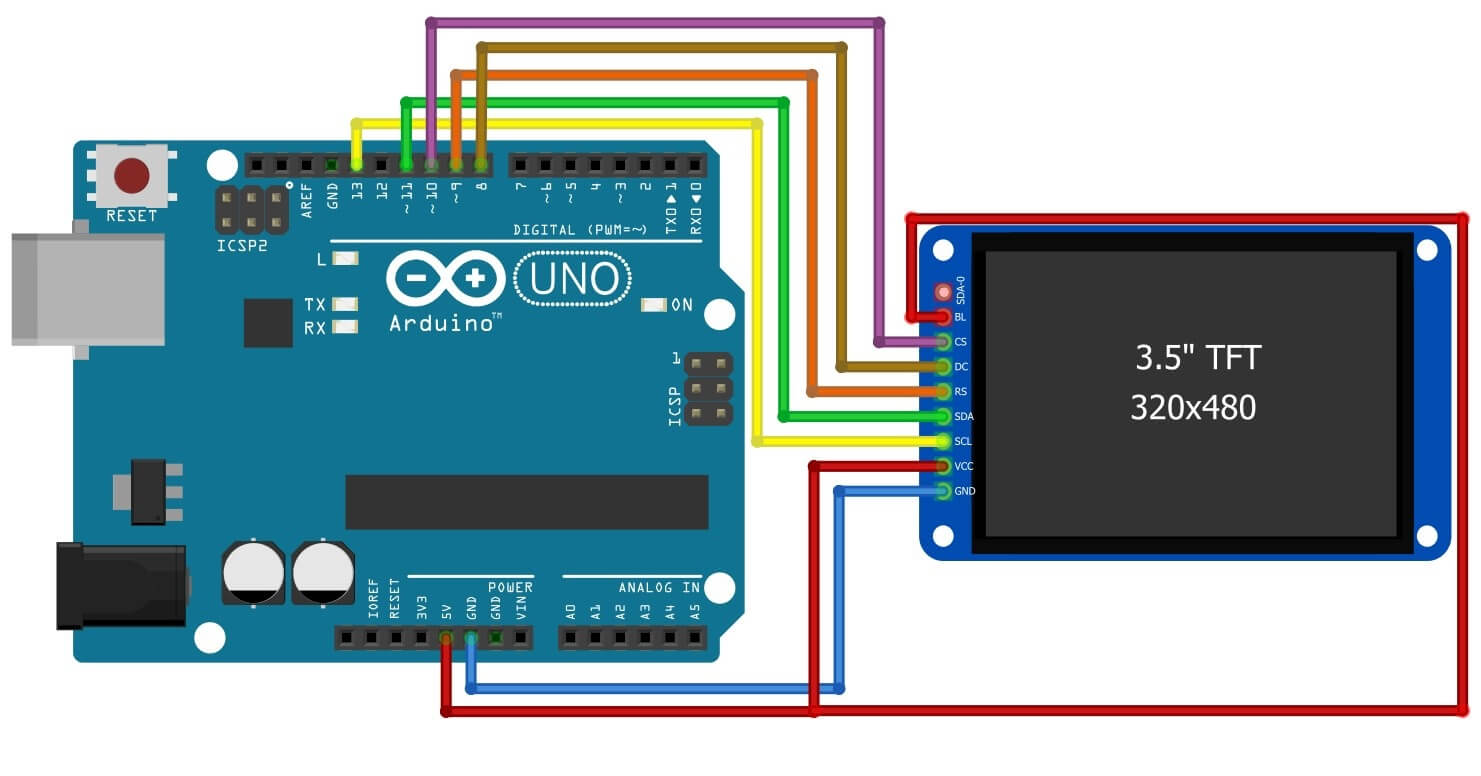

Conexión del TFT ST7796S con Arduino UNO

Este display tiene una interfaz SPI, lo que facilita la conexión con el Arduino Uno. Asegúrate de conectar los pines correctamente:

TFT ST7796S	Arduino Uno	Descripción
GND	GND	Tierra
VCC	5V	Alimentación (+5V)
SCL	13	SPI Clock (SCK)
SDA	11	SPI MOSI (Datos)
RST	9	Reinicio de la pantalla
DC	8	Data/Command (Indica si es datos o comando)
CS	10	Chip Select (habilita la pantalla)
BL	5V o PWM	Retroiluminación (puedes conectarlo a 5V o a un pin PWM)
SDA-0	Sin conexión	Parece ser un pin extra, no se usa en SPI

Importante: Aunque el pin está marcado como SDA, en realidad es el MOSI de SPI, no el bus I2C.

Código para probar el display TFT

Para utilizar esta pantalla es necesario tener las siguientes librerías en Arduino IDE:

• Adafruit GFX
• Adafruit ST7796
• TFT_eSPI (Opcional)

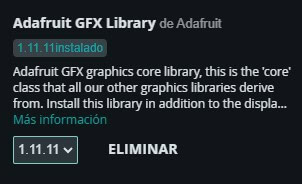

Recomendable instalarlas desde el Gestor de librerías de Arduino. En las siguientes imágenes tienes la referencia del nombre y versión que debes instalar:

Adafruit GFX	TFT_eSPI	Adafruit ST7796

Importante: En la librería Adafruit ST7796 al instalar debes instalar todas las dependencias.

Código de prueba

El siguiente código programa inicializa la pantalla TFT, configura su orientación y muestra el mensaje “Hola, Arduino!” en color blanco sobre un fondo negro.

#include <Adafruit_GFX.h>
#include <Adafruit_ST7796S.h>
#include <SPI.h>

#define TFT_CS   10
#define TFT_DC   8
#define TFT_RST  9
#define TFT_BL   5  // O conecta a 5V

Adafruit_ST7796S tft = Adafruit_ST7796S(TFT_CS, TFT_DC, TFT_RST);

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(ST77XX_BLACK);
    tft.setTextColor(ST77XX_WHITE);
    tft.setTextSize(2);
    tft.setCursor(50, 100);
    tft.print("Hola, Arduino!");
}

void loop() {
}

Recomendaciones

• La velocidad de actualización en un Arduino Uno es limitada por la memoria y el SPI.
• Para mejor rendimiento, considera usar un ESP32 o Arduino Mega.
• Asegúrate de alimentar correctamente la pantalla con 5V y GND.
• Si la pantalla no enciende, revisa el pin BL (puedes conectarlo a 5V o un PWM para regular la iluminación).
